本文介绍了如何使用STM32F103通过I2C协议连接AHT20温湿度传感器进行数据采集，并通过串口输出。文章详细讲解了I2C协议的物理层和协议层，以及软件和硬件I2C的区别。此外，还阐述了OLED屏显的工作原理，包括SPI协议的连接方式和通讯过程。最后，展示了如何将STM32与OLED和AHT20连接，实现实时显示温湿度数据。
- 学习I2C总线通信协议，使用STM32F103完成基于I2C协议的AHT20温湿度传感器的数据采集，并将采集的温度-湿度值通过串口输出。具体任务：
1）解释什么是“软件I2C”和“硬件I2C”？ （阅读野火配套教材的第23章“I2C–读写EEPROM”原理章节）
一、关于I2C协议的简单说明
1、 I2C协议
I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。
1.1 I2C物理层

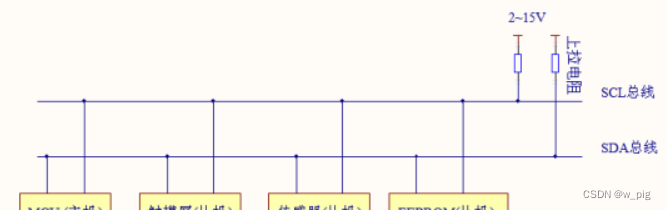

I2C 通讯设备之间的常用连接方式见图 24-1。
它的物理层有如下特点：
(1) 它是一个支持设备的总线。“总线”指多个设备共用的信号线。在一个 I2C 通讯总线
中，可连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。
(2) 一个 I2C 总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线
(SCL)。数据线即用来表示数据，时钟线用于数据收发同步。
(3) 每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之
间的访问。
(4) 总线通过上拉电阻接到电源。当 I2C 设备空闲时，会输出高阻态，而当所有设备都空
闲，都输出高阻态时，由上拉电阻把总线拉成高电平。
(5) 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用
总线。
(6) 具有三种传输模式：标准模式传输速率为 100kbit/s ，快速模式为 400kbit/s ，高速模式
下可达 3.4Mbit/s，但目前大多 I 2 C 设备尚不支持高速模式。
(7) 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制 。
1.2协议层
I2C 的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节。
①I2C基本读写过程

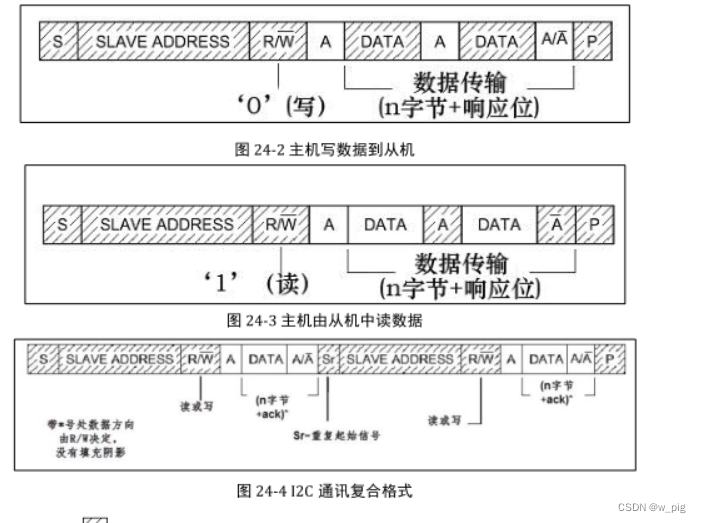

先看看 I2C 通讯过程的基本结构，它的通讯过程见图 24-2、图 24-3 及图 24-4。
起始信号产生后，所有从机就开始等待主机紧接下来 广播 的从机地址信号（SLAVE_ADDRESS）。在 I2C 总线上，每个设备的地址都是唯一的，当主机广播的地址与某个设备地址相同时，这个设备就被选中了，没被选中的设备将会忽略之后的数据信号。根据 I2C 协议，这个从机地址可以是 7 位或 10 位。在地址位之后，是传输方向的选择位，该位为 0 时，表示后面的数据传输方向是由主机传输至从机，即主机向从机写数据。该位为 1 时，则相反，即主机由从机读数据。从机接收到匹配的地址后，主机或从机会返回一个应答（ACK）或非应答（NACK）信号，只有接收到应答信号后，主机才能继续发送或接收数据。
写数据
若配置的方向传输位为“写数据”方向，即第一幅图的情况，广播完地址，接收到应
答信号后，主机开始正式向从机传输数据（DATA），数据包的大小为 8 位，主机每发送完一个字节数据，都要等待从机的应答信号（ACK），重复这个过程，可以向从机传输 N 个数据，这个 N 没有大小限制。当数据传输结束时，主机向从机发送一个停止传输信号（P），表示不再传输数据。
读数据
若配置的方向传输位为“读数据”方向，即第二幅图的情况，广播完地址，接收到应
答信号后，从机开始向主机返回数据（DATA），数据包大小也为 8 位，从机每发送完一个数据，都会等待主机的应答信号（ACK），重复这个过程，可以返回 N 个数据，这个 N 也没有大小限制。当主机希望停止接收数据时，就向从机返回一个非应答信号（NACK），则从机自动停止数据传输。
读和写数据
除了基本的读写，I2C 通讯更常用的是复合格式，即第三幅图的情况，该传输过程有两次起始信号（S）。一般在第一次传输中，主机通过 SLAVE_ADDRESS 寻找到从设备后，发送一段“数据”，这段数据通常用于表示从设备内部的寄存器或存储器地址（注意区分它与 SLAVE_ADDRESS 的区别）；在第二次的传输中，对该地址的内容进行读或写。也就是说，第一次通讯是告诉从机读写地址，第二次则是读写的实际内容。
② 通讯的起始和停止信号
