IIC 驱动OLED

IIC总线可以驱动很多器件，比较常见的有OLED、EEPROM存储器（AT24C02）、温度传感器（LM75A）、温湿度传感器（DHT11）等。有关IIC总线协议的基本原理可以看我之前的文章介绍。这一次总结一下IIC驱动OLED的实现过程，实现简单的中英文和图片显示。（有关IIC的时序基本函数参考我之前的博客）

嵌入式开发中最常用的显示屏主要有一下几种：

（1）TFTLCD,它的特点是屏幕可以做到很大，性价比高，而且色彩丰富， 适合显示一些视觉方面的内容，比如手机屏幕，笔记本屏幕等。

(2)字符液晶屏，如 LCD1206（12*6 的像素），LCD12864（128*64 像素），如下 图，其特点是单色，像素粗糙，但是价格低廉，体积小，适合显示一些数据用，常用于仪器仪表。

（3）数码管，它的特点是价格非常低，几毛钱一片， 但是驱动电路复杂，需要的引脚很多，而且如果用单片机来驱动很占用单片机的 CPU 资源， 通常使用专门的 LED 驱动芯片如 TM1640或者使用移位寄存器进行驱动。

（4）OLED 显示屏，现在流行的高端显示器和手机屏幕都是用 的 OLED 屏幕，其实它的内部是由非常多的小 LED 灯组成的，因此它是自发光屏幕，它的优点是像素高，色彩还原度好，但是价格相对较高。

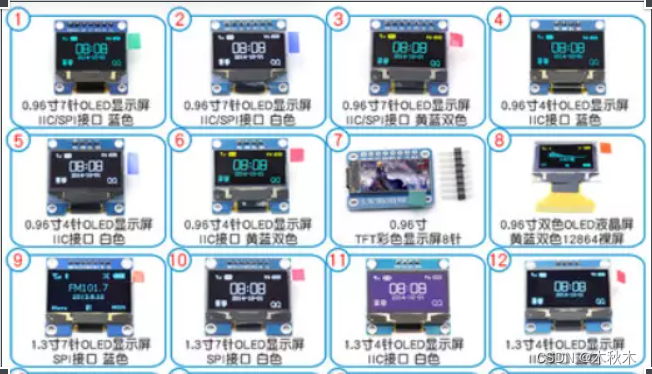

常见OLED尺寸示意图（图片来源telesky旗舰店）

         我所使用的是 0.96 寸 OLED 屏幕，分辨率为 132*64，可显示图片，字符，中西方文字等。其中英文和数字最小可用8*8像素，但屏幕尺寸小显示不清楚，所以通常使用8*16像素，汉字的最小显示单位是16*16像素。其内部使用SH1106 驱动屏幕SH1106 芯片为我们提供了 132*8 字节的显存空间，即 132*64 个位，但是实际上使用有效的是128*64位就可以了，每个位对应着屏幕上 的一个像素点。还有比较常用的驱动屏幕芯片SSD1306,与SH1106不同的是其分辨率为128*64。它们在软件模拟IIC驱动原理是一样的。

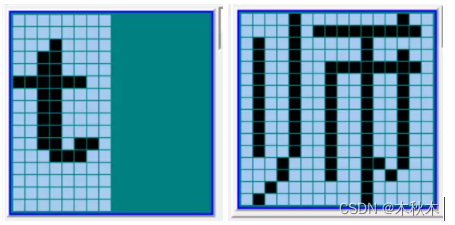

        OLED显示屏显示的原理很简单，假设把8*8像素大小看作8*8的正方形方块，整个128*64像素就分成16*8个8*8的正方形方块。那么在8*8的正方形方块中的每一列对应着一个字节的数据，每一个字节中的每一位对应着一个像素点，一列中的最上面一点对应字节中的最低位，最下面一点对应字节中最高位，那么这一列中的字节为1时就点亮，所以对应8*8区块只要8个字节就可以填充。假如发送的数据是0x00，则第一列都不亮，发送数据0xff，则第一列数据全亮。这样就可以根据想要的显示内容发送相对应的字节数据。

有关字符的C程序生成ÿ
