ShaderLab入门实践9

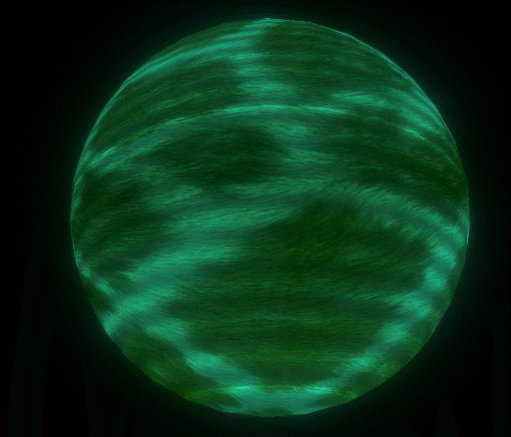

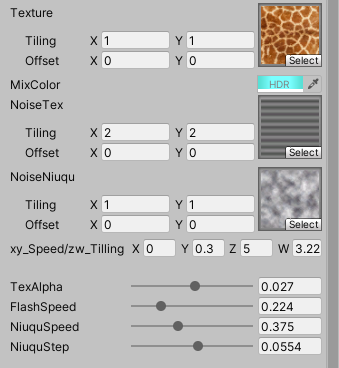

最近看了一些全息投影的效果案例，但是总感觉效果不太满意，所以自己写了一个符合自己心目中要求的。其中的知识点汪汪在前几期已经讲解过，汪汪以后的实践可能会更多的偏向思路，当然，以后接触光照模型的时候，会偏向理论和实践。 好啦，先来看看汪汪自己实现的效果： 上面所有的参数，颜色，扫描线粗细，快慢都是可调的 当然，对于有些简单结构的模型，我们可以同时渲染背面，这样看起来就比较复杂和凌乱，还是看需求嘛：

接下来是实现思路：

• 首先是扫描线的实现：

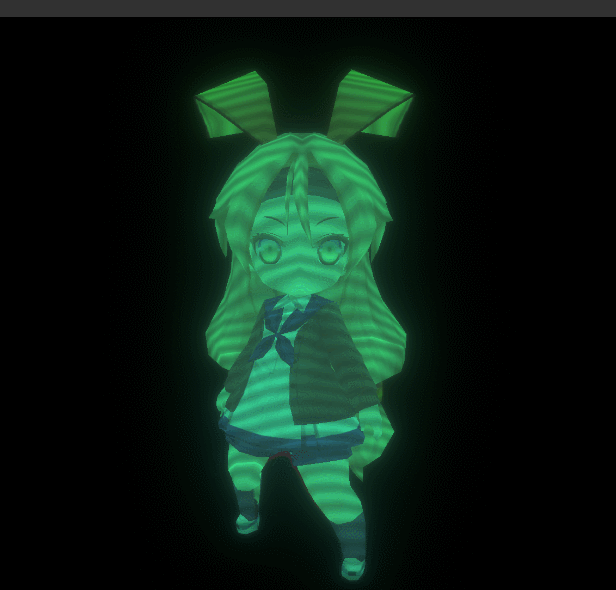

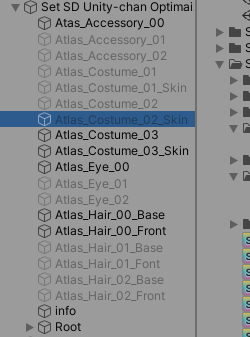

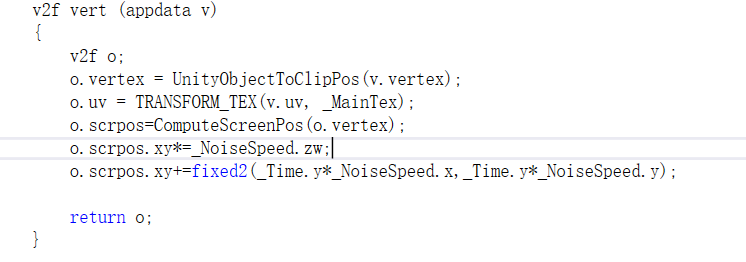

由于我们写的shader面对的是很多模型，需要有广泛适用性。 所以对于利用噪波图读取透明度值，再利用UV移动的方式就是不可取的，感兴趣的小伙伴可以尝试一下，利用UV偏移来制作扫描线，看看比较复杂的模型的情况。 最好的解决方法，是利用屏幕坐标，这样所有的模型的扫描线就都是平顺的，不会出现乱七八糟的情况。 这样对于比较复杂的模型，我们的shader也就较好显示了： 比如汪汪在商店下载的Unity-chan的卡通模型，就是由多个模型组合的： 这种情况下，大家都知道，对于透明的实现是需要额外考虑的，并且每个模型有单独的UV，对于这种模型，利用UV动画明显不可取。 但是利用屏幕坐标就能很好解决这个问题： 扫描线目前有两种实现方式，一种就是直接计算，利用屏幕坐标，提取平行线，染色，加粗。 另一种就是汪汪使用的利用噪波图，读取其灰度值来作为最终输出主帖图的alpha值。 这里汪汪把其他的实现也一并放上，下文中进行讲解： 由于这里引入了噪波图，所以大大减少了代码量，因为不用去计算扫描线。

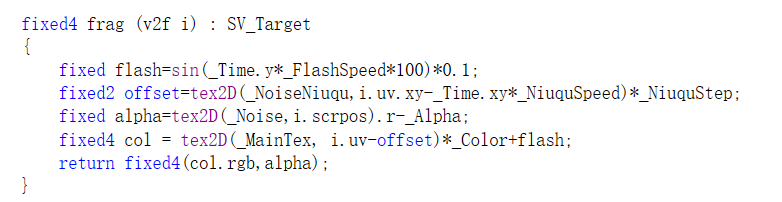

• 再来就是闪烁，汪汪使用sin函数来实现颜色提亮，变暗，以此可以有种闪烁的效果。

需要注意的是，我们在编程中一般不提倡在片元函数中加入一些复杂的计算函数，比如三角函数和开方等，这个是汪汪后期的优化工作了，不做赘述。 接下来进行一些扭曲效果，这个汪汪上节讲过，就是扭曲UV，我们通过引入一张额外的贴图，来得到扭曲效果： 引入贴图的好处就是对于美术人员，他能通过绘制贴图的方式，来自行决定效果，我们提供的只是一些逻辑实现。 那本期实践就到这里，小伙伴们如果有一些优化建议和看法，可以留言评论，喜欢的小伙伴也可以关注汪汪，汪汪会持续为大家带来一些特效案例，以及美术上的一些心得，偶尔也会有一些脚本上的。
