洪流学堂，让你快人几步。你好，我是跟着大智学Unity的萌新，我叫小新，这几周一起来复(yu)习(xi)动画系统。

“大智，我的Animator状态机里面的状态很多，现在太难管理了。我有很多姿势，比如不拿枪，拿手枪，拿冲锋枪，拿步枪，每种姿势都要做一个混合树，现在再去加蹲的状态，简直爆炸，有没有什么好办法？”

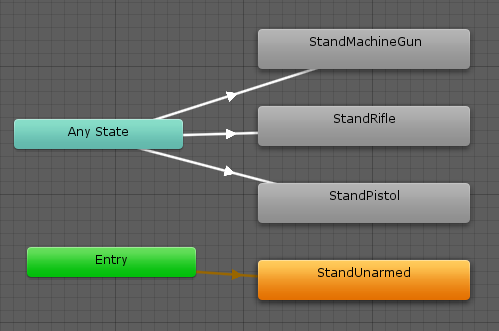

“我看看你的Animator Controller现在是什么样子？”

“还是挺整洁的嘛，感觉并没有很复杂呀” “这只是表面现象，每个混合树里都有好多状态呀”

“那你想想这些动画之间有没有什么相似的地方可以提取出来的？” “要说相似的话，它们腿部的动画是类似的，不管拿枪姿势如何，腿部都是一样的，只有胳膊的动画不太一样。”

“嗯，这你就算说到点子上了！这时候可以用下Animator Controller中的Layer的相关文档，你先去看看？” “就是Parameters边上那个Layer么？看到它好久了还一直不知道有什么用呢！我先去了解了解！”

下面是小新的笔记本中的内容：

Animation Layers

使用Layer可以用来管理角色的不同身体部位。比如下半身用于行走或跑步，上半身用于射击或投掷物体。

可以从Animator左上角的Layer标签中管理Layer。

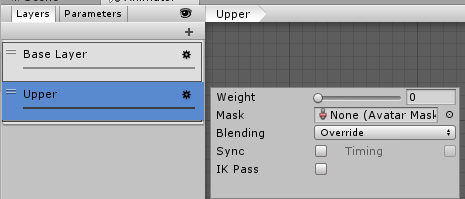

点击加号可以添加一个Layer。点击Layer旁边的齿轮图标，会弹出一个小窗口，可以设置该Layer对应的参数。

Weight 这一层的权重，0代表该层权重是0(该层不生效)，1代表该层权重为1(该层中的动画能完全表现)

Mask 设置该Layer能控制身体的哪部分，设置后该Layer上面会显示一个M的小图标。详细笔记见下方

Blending 和其他层混合的模式。

Override 覆盖上面的层中对应Mask的部位
Additive 会加在之前Layer的动画之上

Sync 复用其他层中的状态机。详细笔记见下方

IK Pass 什么是IK？得问问大智

Avatar Mask

用来设置该Layer的动画会影响角色的哪一部分的遮罩。

创建Avatar Mask

在Project窗口中右键， Create > Avatar Mask 点击后会创建一个AvatarMask文件，此时可以对文件命名。

编辑AvatarMask

AvatarMask有两种定义身体遮罩的方式：

通过Humanoid身体映射图
通过Transform层次结构选择包含或不包含的骨骼

Humanoid

如果你的动画是人形动画，建议用这一种方式可以快速设置AvatarMask。

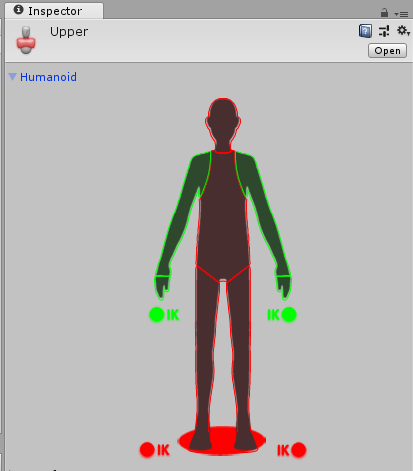

身体映射图包含以下几部分：

头部
左臂
右臂
左手
右手
左腿
右腿
Root(脚下的圆形阴影部分)

可以通过鼠标点击每一部分，绿色代表动画可以影响这一部分，红色代表动画不会影响。在空白处点击可以全选/全不选。

手部和脚部的IK可以开关，表示该部分的IK曲线是否参与动画混合。 IK又出现了，一会去问问大智

Transform

如果动画没有使用Humanoid，或者你想更精细的控制遮罩，你可以通过Transform层级结构来控制每一个骨骼。

1、选择一个Avatar(动画模型的Avatar) 2、点击 Import Skeleton 按钮。avatar的层级结构会显示出来。 3、可以设置对应的骨骼是否受动画控制

其他用途

在模型导入设置的Animation页签中，也可以设置Mask，设置后只会导入对应Mask的动画数据。

在这设置Mask的好处是：可以减少内存占用和CPU占用。因为不需要的身体部位的动画曲线不会被加载，并且不会参与计算。

实例

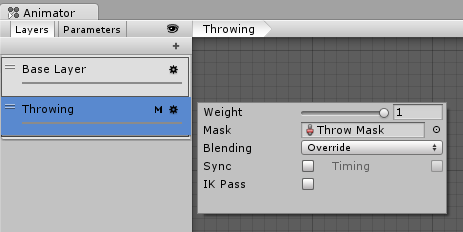

比如你想人物保持行走、跑步、站立的同时上身能够投掷东西，你可以按下图设置Layer：

Sync

有时能够在不同的Layer重用其他Layer的状态机非常有用。比如你想模拟一个“受伤”的状态，你有受伤状态的各种动画比如走跑跳。这时候你可以选中Sync复选框，选择你想要同步的Layer。状态机的结构会保持一致，但是可以设置不同的Animation Clip。选中时，Layer旁边会有一个S小图标。

这意味着，同步出来的Layer不需要再去定义状态机，并且源Layer中状态机的任何变化都会同步到这一同步Layer。唯一需要你做的就是设置每个State中使用的动画。

Sync复选框旁边还有一个Timing复选框。

不选中时，Sync出来的Layer中每一个State的动画长度会变为源Layer中的时长。
选中时，根据Weight调整动画时长，Weight为1时使用Sync Layer中的动画时长。

“大智，我看完了，这个东西还是很强大的呀，正好符合我的需要。不过这里面有好多地方提到了IK，这个IK是什么东西呢？” “IK是Inverse Kinematics的缩写，也就是反向动力学。”

“那是不是还有正向动力学？” “没错，你都会举一反三了！大多数动画是通过旋转骨骼来实现的。子骨骼的位置跟着父骨骼的旋转而改变，因此关节链的终点可以根据前面的各个骨骼的角度和相对位置确定。这种构成骨骼动画的方法称为正向动力学。 ”

“那反向动力学是不是就是根据骨骼的最终节点，反向推算之前的骨骼节点的位置？” “哟，不错哦，有长进。正如你所说的一样。有些时候我们需要根据空间中的位置来确定骨骼节点的位置，比如让角色拿枪，不同的枪可能握持的位置不太相同，就需要根据握持的位置来决定角色手的位置。Unity中的IK支持所有人形动画。”

“这样说我就有些明白了，Animator中的State设置中的Foot IK是不是就是设置脚部受IK的影响？” “是的。” “那Layer中的IK Pass是什么意思呢？” “选中IK Pass的时候，每帧会调用脚本中的OnAnimatorIK方法，可以在这个方法中动态设置IK，这个明天给你细讲一下。” “好~”
