帮你理清Unity中的Pixels Per Unit

之前在做项目的过程中一直对PPU这个参数不是很清楚，这周末查了一些资料，总结一下自己的理解。

这个参数在哪里？

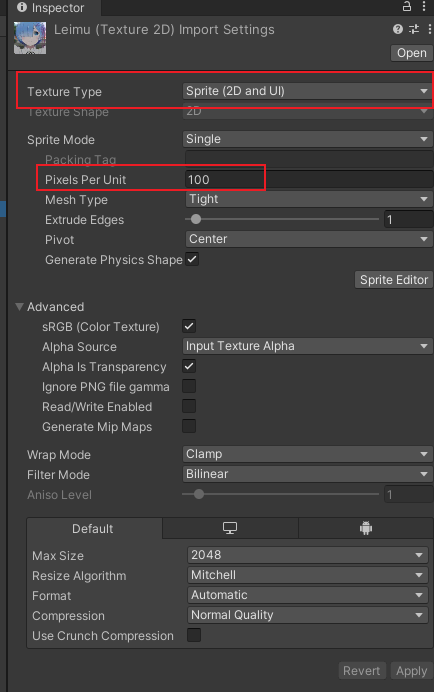

在我们第一次给unity导入图片资源的时候，当我们把Texture Type切换为Sprite(2D and UI)之后就可以看到这个参数，这里我截了一张图，第一次导入系统会自动帮我们把这个参数值设置为100。

这个参数啥意思？

Pixels Per Unit 意思是，每个Unity单位显示多少个像素。默认100也就意味着每1个unity单位显示100像素。

这个Sprite(2D and UI)一般用在哪？

常用的地方有两个，一个是世界坐标系中的SpriteRenderer组件，另一个是UI坐标系中的Canvas下的Image组件。这里面有个坑的地方就是，其实在世界坐标系中和在UI系统中，这个参数的实际使用上是有一些不同的，下面我分为两部分，单独讲一下世界坐标系中的用法和在UI系统中的用法。

为了方便我后面都简称这个参数为PPU

世界坐标系中的PPU

理论验证方法1 相机验证

准备工作： 1.一张100X100的图片素材 2.一个正交摄像机

导入图片后，我们先用一个正交相机来验证一下我们之前的理论

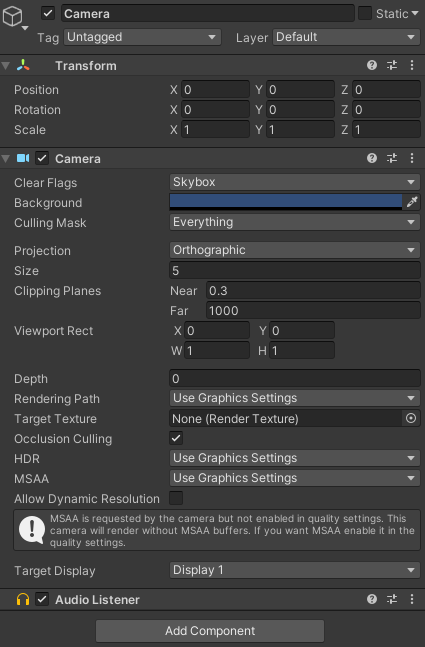

这里我创建了一个默认的相机，这个验证中我们主要用到的参数是图中的这个Size属性，我们把鼠标放上去可以看到描述如图

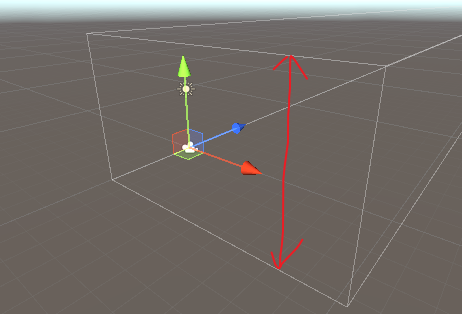

翻译过来就是相机视图的垂直尺寸，那么什么是相机视图的垂直尺寸呢？这里我也截图说明一下。

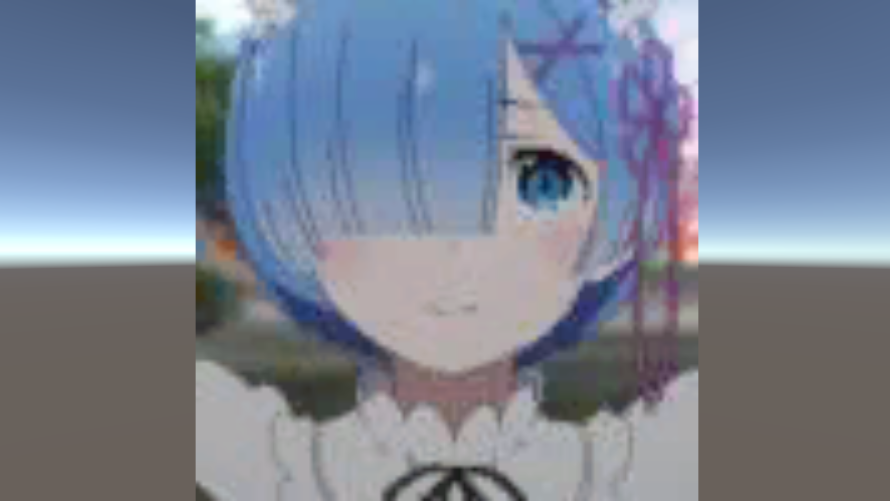

图中我用红色标记的间距就是相机视图的垂直尺寸，那么为了验证100像素的图片在相机里是不是1个单位，我们先把这个size改成1，然后创建一个spriteRenderer把我们准备好的100X100的图片资源拖入，得到如下GameView

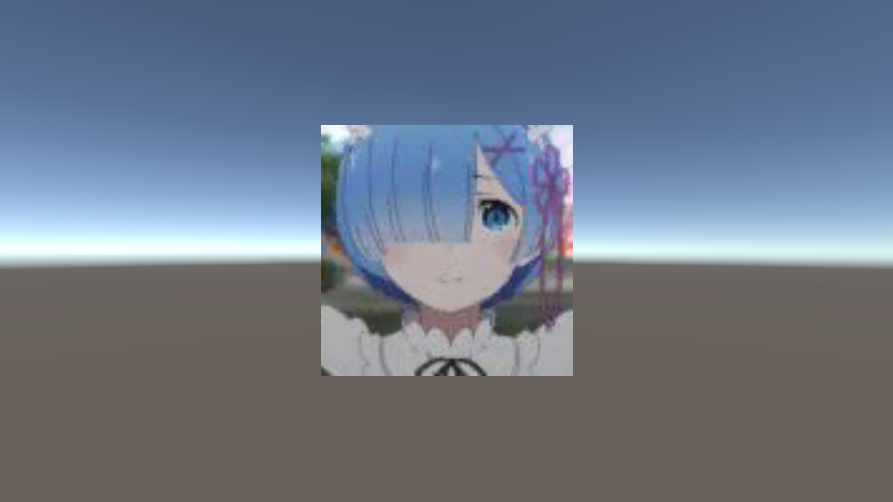

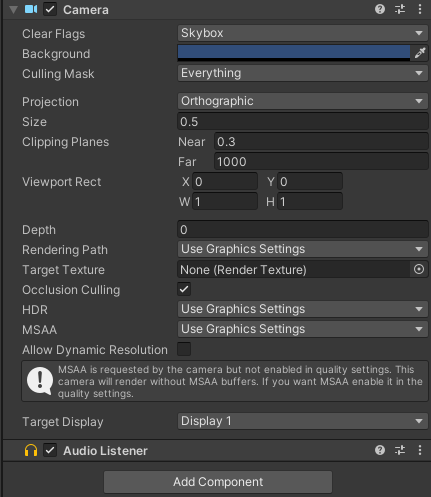

疑？ 为啥图片没有恰好等于屏幕的垂直尺寸嘞？查阅资料后我发现，其实正交相机的size要乘以2才是实际的垂直长度，也就是说其实size是代表垂直半径，并不是直径，好的，我们将size再次修改为0.5，得到正确答案

好的，以上就是通过相机的垂直长度单位1，来验证了图片的PPU为100时，是不是代表1个单位。

理论验证方法2 位移验证

我们再来通过实际场景中验证一次，这次我们创建一个默认的透视相机，并Reset一下相机位置，将图片的位置设置为(0,0,10),让她能出现在相机的视野里

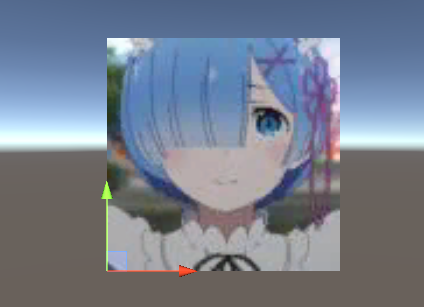

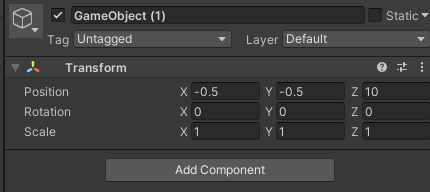

这次我们直接创建一个空物体，并将其对准图片的左下角，为了方便，我们切换到2D模式来做这个操作。

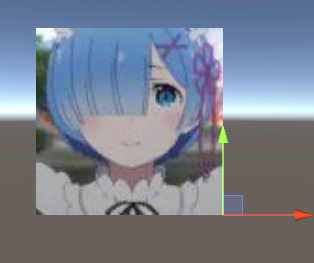

接下来我们把X方向增加一个unity单位，也就是-0.5+1变为0.5，来看看效果。

芜湖，至此，我们在世界坐标系中对PPU的验证就结束了，所以在世界坐标系中使用PPU，就是1个单位能放下多少个图片像素，可以自己调整这个值，来控制在世界中图片显示的原始尺寸，如果你不希望通过缩放来调整图片显示的尺寸，就可以用PPU来做。 所以实际上图片的像素除以100，就是实际的unity单位，假设你是500X200的图片，那么导入后，按照默认的100PPU来算，实际在世界坐标系中的unity单位尺寸就是5X2个单位。 图片的unity单位 = 图片像素 / ppu。

UI系统中的PPU

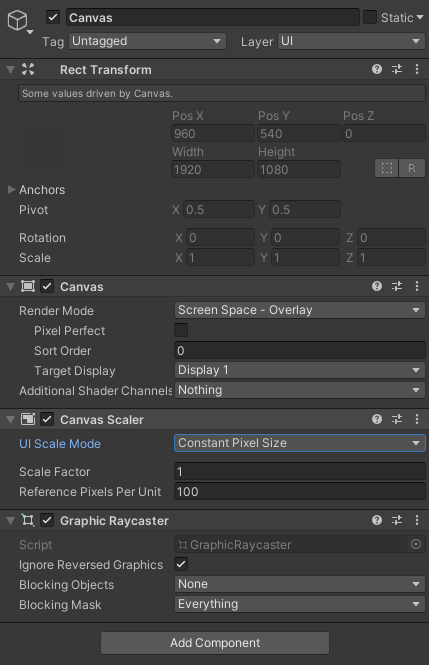

上面我们理清了世界坐标系中PPU的应用，我们接下来讲一下在UI系统中的Image是如何使用这个参数的。 首先我们直接创建一个Image。系统会自动帮我们创建一个Canvas，如图

这里我们会发现，在Canvas Scaler组件中也有一个属性叫做Reference Pixels Per Unit,以下我们简称RPPU，把鼠标放上去后，我们看一下介绍

翻译后的意思是，如果Sprite设置了PPU，Sprite中的一个像素将覆盖UI中的一个单元，这里的sprite是指Image组件中的sourceImage里的那个图片sprite。

我们先设置好图片，看一下在实际的UI画布中，显示的大小

当前我设置的是1920X1080的屏幕尺寸，测试发现图片显示的尺寸就是100X100的尺寸，在画布下的图片又是按照原本图片的尺寸显示了，这跟PPU有什么关系吗？ 难道是Canvas里对PPU进行了重新的计算？这里面有啥逻辑？

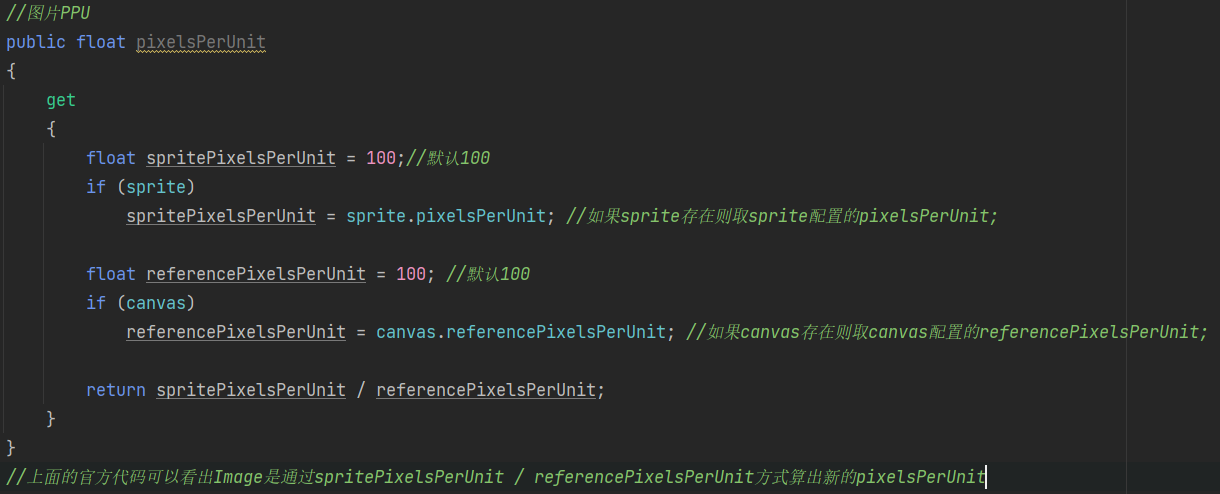

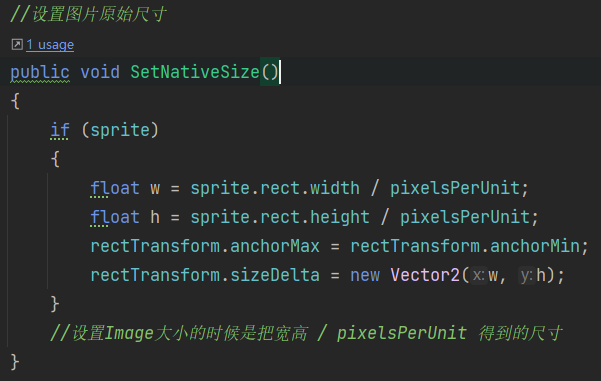

在查阅资料后，看到了官方对Image的尺寸计算代码如下：

由上面的图可以推出公式： UI大小 = 原图大小(Pixels) / (Pixels Per Unit / Reference Pixels Per Unit)

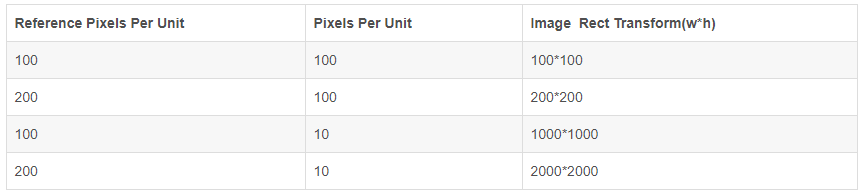

下面再附上一组原图是100X100的图的测试结果数据，有兴趣的同学可以自己试试

简单点来说就是，在不改变Reference Pixels Per Unit的情况下，导入图片后默认PPU是100的情况下，UI大小是等于原图大小的， 如果你将PPU改的越小，那么UI大小就会成倍变大，比如PPU改为25，那么原图就会在UI中放大4倍，这下，你有没有搞清楚unity中的PPU呢？欢迎同学留言交流~ 写完终于可以继续肝生化危机8啦，大姐姐我来了！
