Unity3D 实用技巧 - 深度学习Mesh

第一部分：概念初析，快速理解

今天我们来唠唠Mesh这个熟悉而陌生的代名词，当然我们不是说网络模型中的Mesh，而是渲染中Mesh 网格。Mesh，俗称网格。

在计算机图形学中 ， Mesh是指模型的网格 ，我们都知道，点连成线，线连成面，面连成体，3D模型是由多边形拼接而成，而多边形实际上是由多个三角形拼接而成的，所以在三维空间中，构成这些三角形的点和边的集合就是Mesh。而通用的一些三维软件可以神奇快速生成Mesh，例如：3DMax、Maya、Cinema 4D、Blender等三维软件。针对网格的属性，建模软件的3D物体，或者程序生成的网格，网格由图形硬件(GPU Graphics Processing Unit图形处理单元)构成来绘制复杂的材料/东西。

接着，我们深度来认识 Unity中的Mesh ，我们都知道Unity是基于Mesh去做渲染的，也就是说在Unity里看见东西的话，就必须要使用Mesh，一般Unity模型的信息也会存到Mesh。Unity其实也提供一个Mesh类，允许脚本来创建和修改，通过Mesh类能生成或修改物体的网格，能做出非常酷炫的物体变形特效。其原理是：网格(Mesh)代表的是单个的可绘制实体，我们可以先来定义一个我们自己的网格类；Mesh filter 网格过滤器从资源中拿出网格并将其传递给MeshRender，用于绘制；导入模型的时候，Unity会自动创建一个这样的组件，Mesh 是网格过滤器实例化的Mesh， Mesh中存储物体的网格数据的属性和生成或修改物体网格的方法。

Unity 官方学习文档： https://docs.unity3d.com/ScriptReference/Mesh.html

Unity 官方项目库： https://github.com/Unity-Technologies/MeshSyncDCCPlugins

Mesh是Unity内的一个组件，称为网格组件。

Mesh主要分为三大部分：

• Mesh 网格
• MeshFilter 网格过滤器
• Mesh Renderer 网格渲染器

Mesh： 是指模型的网格，建模就是建网格。细看Mesh，可以知道Mesh的主要属性内容包括顶点坐标、法线、纹理坐标、三角形绘制序列等其他有用属性和功能。因此建网格，就是画三角形；画三角形就是定位三个点。

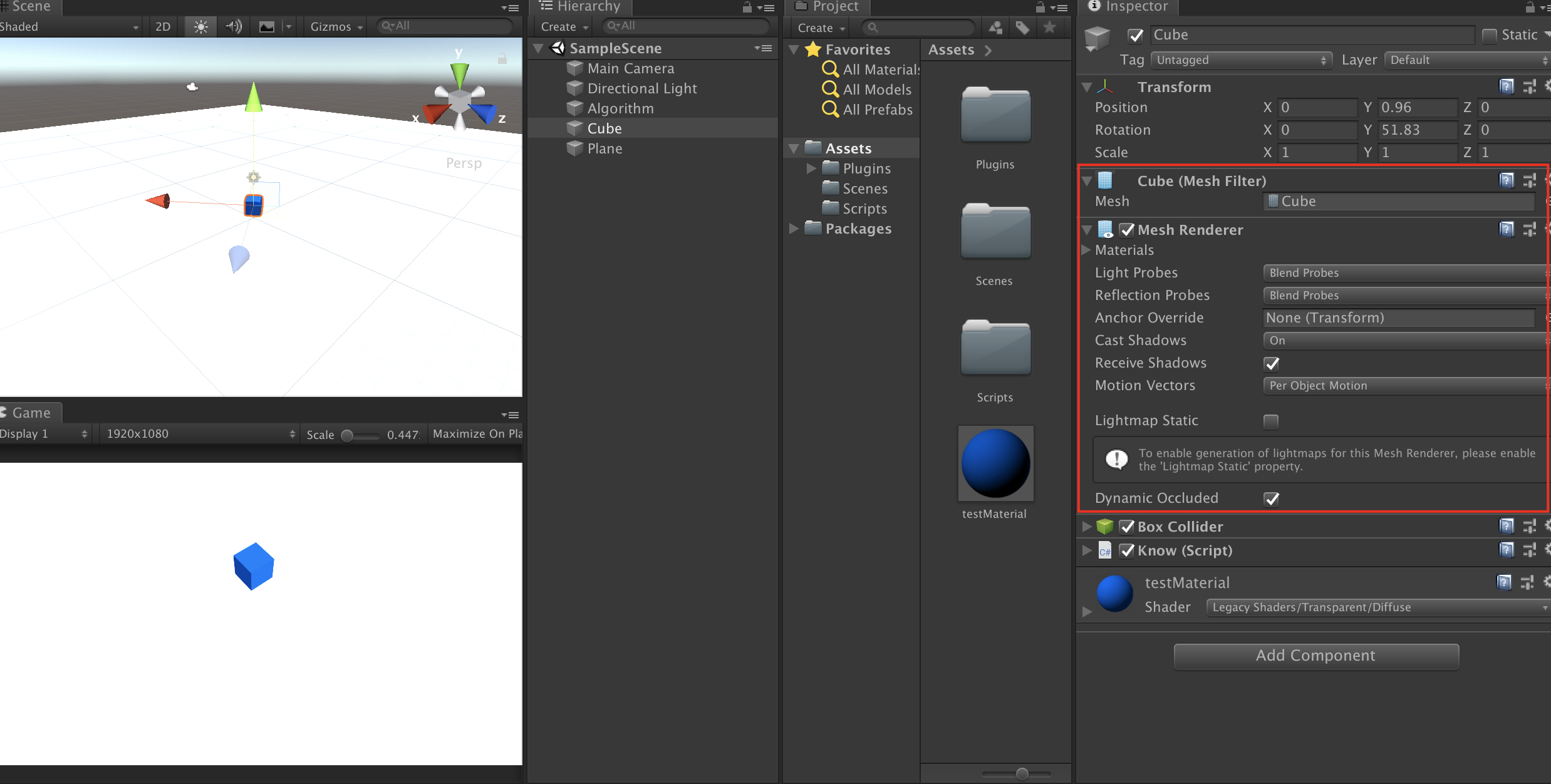

Mesh Filter： 内包含一个Mesh组件，可以根据MeshFilter获得模型网格的组件，也可以为MeshFilter设置Mesh内容。

Mesh Render： 是用于把网格渲染出来的组件。MeshFilter的作用就是把Mesh扔给MeshRender将模型或者说是几何体绘制显示出来。

Mesh的属性： Unity中mesh主要通过Vertexs(顶点)、Normals(法线)、Triangles(三角面)、UVs(uv坐标)这四个部分数据生成。

• 顶点坐标(vertex)
• 法线(normal)
• 纹理坐标(uv)
• 三角形序列(triangle)

顶点坐标(vertice)： 顶点坐标数组存放Mesh的每个顶点的空间坐标，假设某Mesh有n个顶点，则Vertex的size为n个。

法线(normals)： 法线数组存放Mesh每个顶点的法线，大小与顶点坐标对应，Normal[i]对应顶点Vertex[i]的法线。

纹理坐标(uv)： 它定义了图片上每个点的位置的信息，这些点与3D模型是相互联系的, 以决定表面纹理贴图的位置。uv是网格的基础纹理坐标，就是将图像上每一个点精确对应到模型物体的表面，uv[i]对应vertex[i] ； uv2： 网格设定的第二个纹理坐标。

切线(tangents)： 网格的切线数组。

网格的包围盒(bounds)： 网格的包围盒。

顶点颜色(colors)： 网格的顶点颜色数组。

三角面(triangles)： 包含所有三角形的顶点索引数组、vectexCount 网格中的顶点数量(只读的)、subMeshCount 子网格的数量，每个材质都有一个独立的网格列表。

骨骼权重( bonesWeights)： 每个顶点的骨骼权重。

绑定姿势(bindposes)： 绑定姿势，每个索引绑定的姿势使用具有相同的索引
