本文展示了用户在安装Speos后可以更改的一些有用选项。



自定义主题（鼠标）

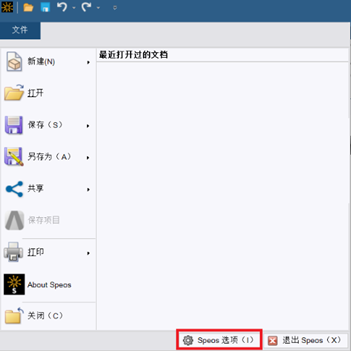

打开Speos软件后，在file文件下，选择Speos option选项。

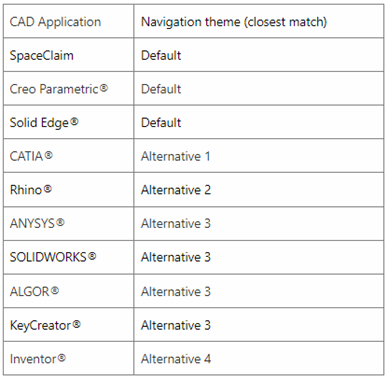

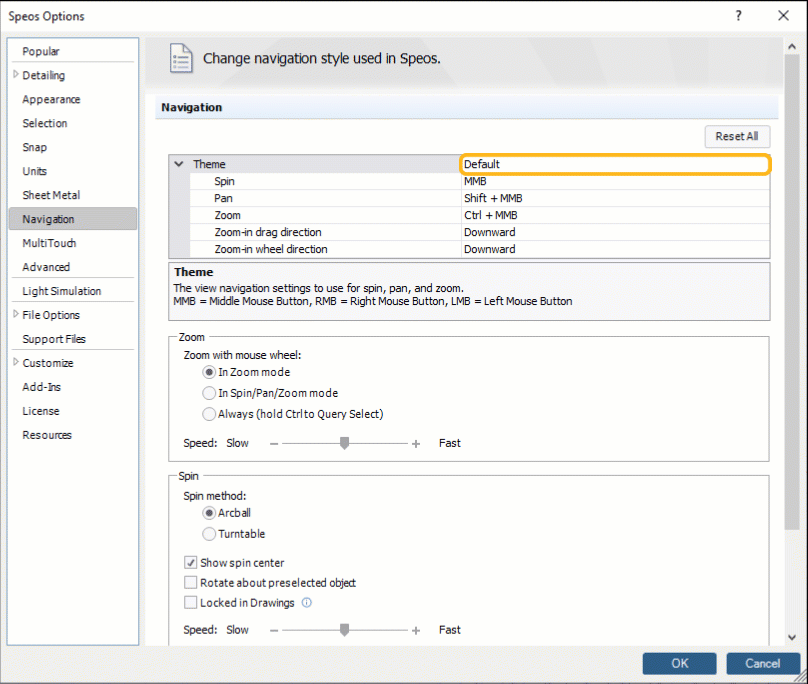

为CAD应用程序选择一个导航主题，或者从下拉菜单中分别设置每个操作。在navigation浏览Theme主题位置，选择鼠标导航主题，可以根据使用习惯选择CATIA，CREO等操作方法。





启用Beta版功能

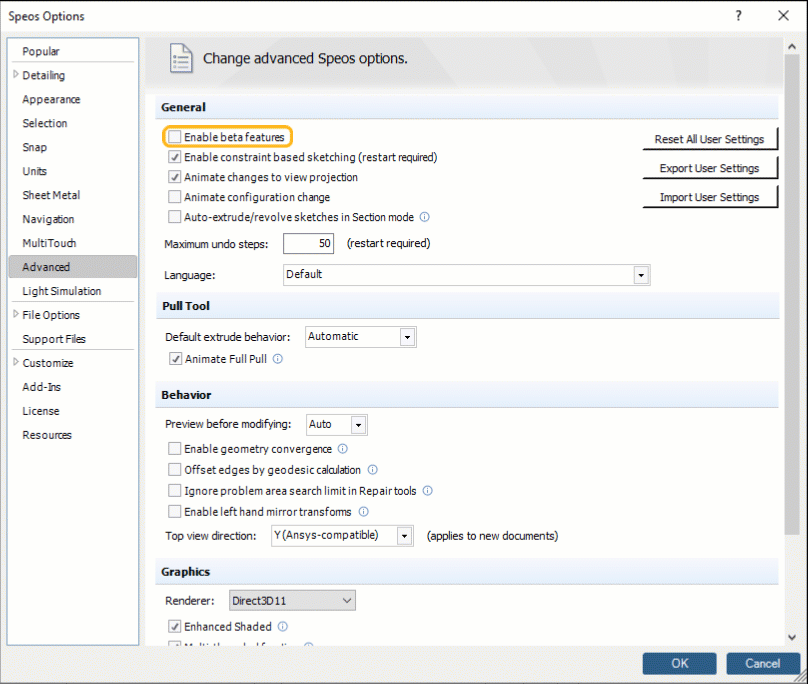

选中“启用测试版功能”会在菜单上显示测试版功能。测试版功能是仍在开发中的功能，每个Speos版本可能有所不同。在advanced高级选项中，选择beta功能。
