Ansys Speos｜停车辅助摄像头仿真

最新推荐文章于 2024-12-25 14:18:21 发布
最新推荐文章于 2024-12-25 14:18:21 发布
阅读量1.3k 收藏 19
点赞数 25
文章标签： Ansys Speos 光学
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ueotek/article/details/140322417
版权

简介

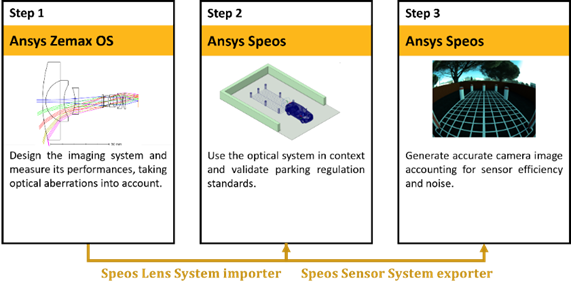

摄像头传感器广泛应用于汽车行业的各种用途，从道路和环境分析自动驾驶汽车应用，到驾驶员监控系统，停车辅助摄像头和电子后视镜监控系统等驾驶辅助应用，对于设计人员来说，利用能见度和总视野等指标来评估不同车辆条件下摄像头的性能是最重要的。在本文中，展示了辅助停车摄像头的简单集成仿真工作流。使用仿真的方式，设计人员可以很容易地检查停车辅助摄像头是否符合监管标准，如FMVSS 111。本文将使用Ansys Zemax OpticStudio来设计和导出摄像头光学系统，然后使用Ansys Speos来定位摄像头并检查FMVSS 111等停车规则标准，最后将使用Speos传感器SSS来生成最终的传感器图像。


镜头系统设计导出

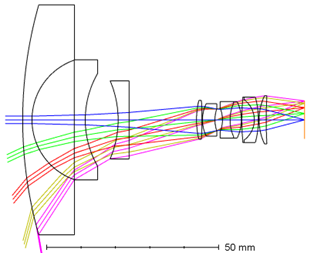

使用OpticStudio对摄像头的光学系统进行设计，镜头设计是一个广角光学系统，广角视野是停车辅助场景所必需的，整个视野是200度。


在OpticStudio中，使用“Export Reduced Order Model to Speos ”工具将当前系统的降阶模型(ROM)写入一个*.OPTDistortion的文件，Speos可读的该格
