ArcGIS教程：基于ArcGIS提取DEM剖面

　　我们在工作中经常用到DEM或DLG格式地理数据，需要从这些数据中提取等高线、特征点、特征线等地理要素，再以这些要素为基础做进一步分析，如：创建DEM剖面图(剖面可显示表面高程沿某条线的变化，剖面有助于评估踪迹的难度或对指定路径进行分析)，或按照特定位置点提取高程，再按照高程值生成剖面或曲线等。本文介绍由DEM生成剖面图的两种方法，即由DEM直接提取剖面图和提取特定位置的高程点并生成剖面图。

　　1 由3D Analyst直接提取DEM剖面

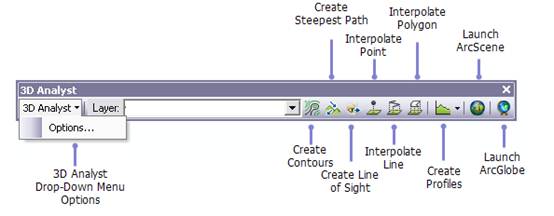

　　3D Analyst交互式工具条上的剖面图工具可用于生成一个或多个剖面的制图表达。剖面可由任何在表面上绘制的3D 线要素生成。可以在栅格、不规则三角网 (TIN) 或 terrain 数据集表面上创建剖面。还可通过在一组点或多点上绘制3D 线来得到剖面图。

　　

　　创建剖面图步骤:

　　在 ArcMap 中，单击 3D Analyst 工具条上的“图层”下拉箭头并单击要创建剖面图的表面。

　　单击线插值按钮Interpolate line。

　　单击相应表面并对要创建剖面图的线进行数字化。完成将折点添加到线后，双击以停止数字化。

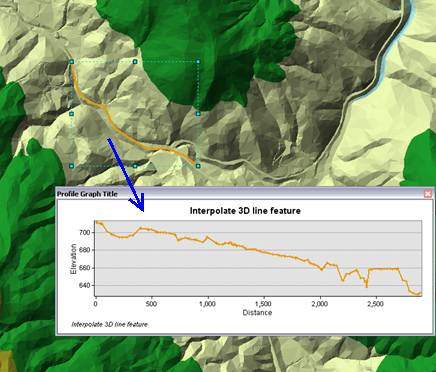

　　单击创建剖面图按钮Create Profiles。

　　也可更改剖面图的布局。右键单击剖面图的标题栏并单击属性。更改基本布局选项并单击确定，或单击高级选项来对布局进行更复杂的更改。
