ArcGIS制作地形剖面图

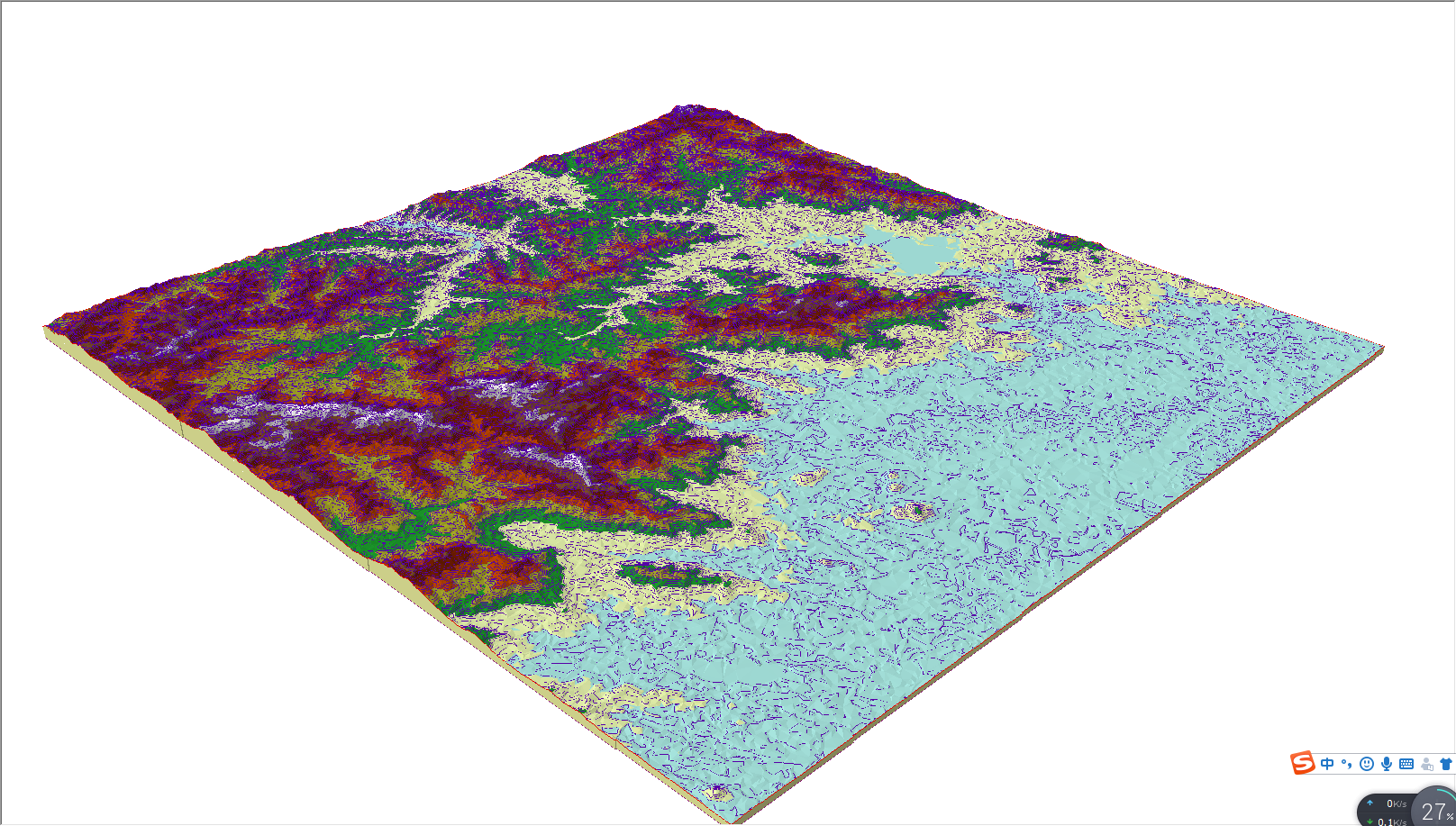

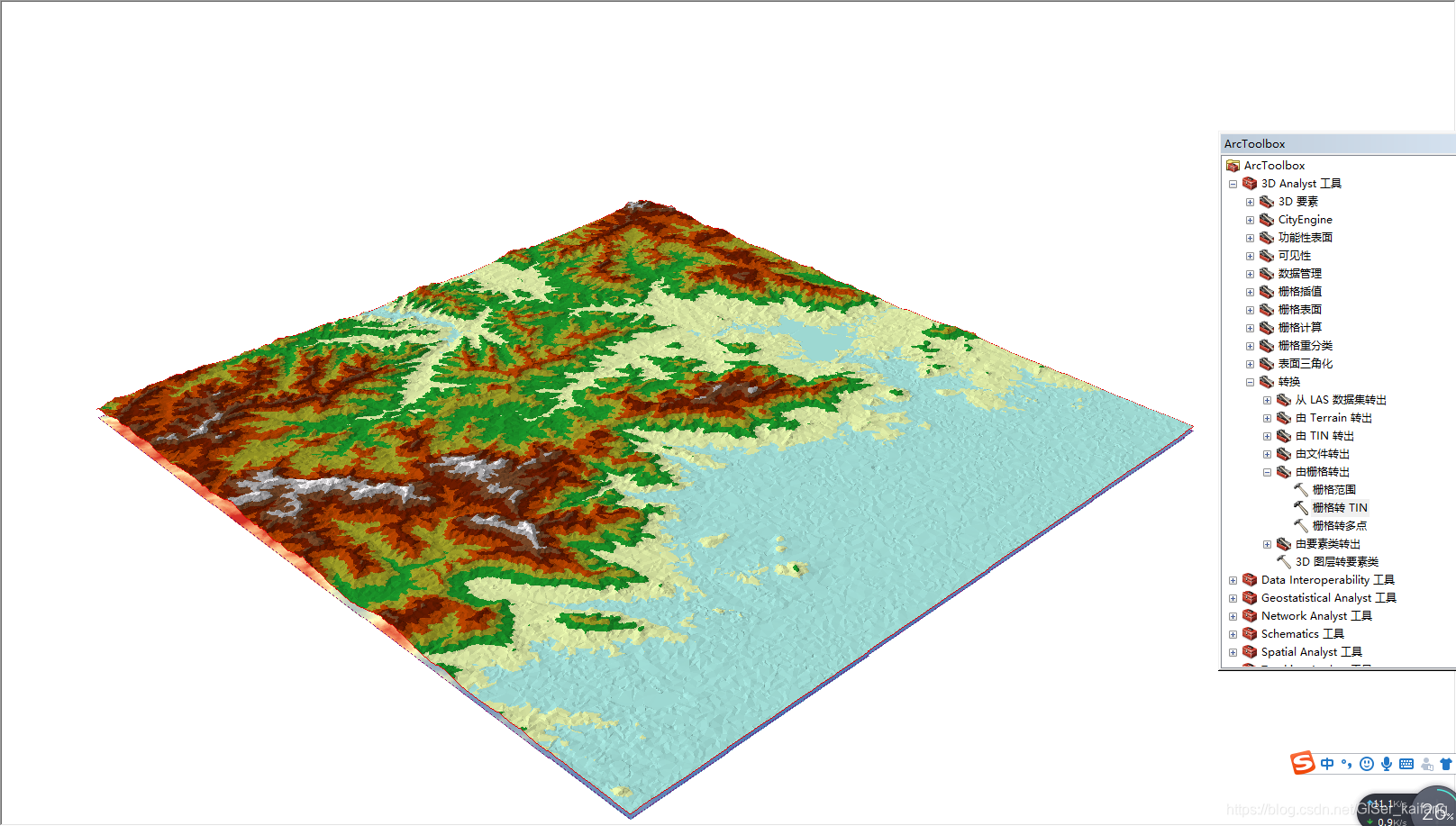

先来看一下最终剖面效果图：

准备数据：DEM
具体步骤如下：
1.DEM转TIN，得到2.5维效果

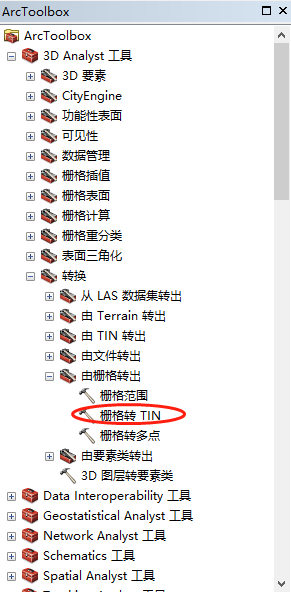

打开ArcScene，在ArcToolBox工具箱中选择“栅格转TIN”工具：
!

2.生成等高线

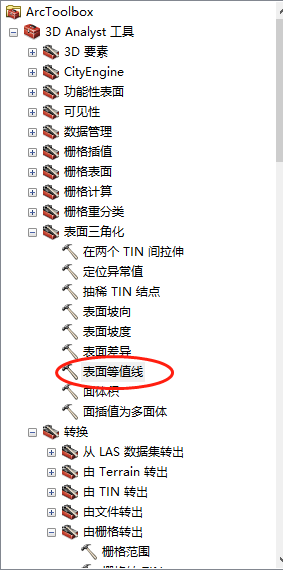

选择“表面等值线”工具，输人刚刚得到的TIN，设置等高距：

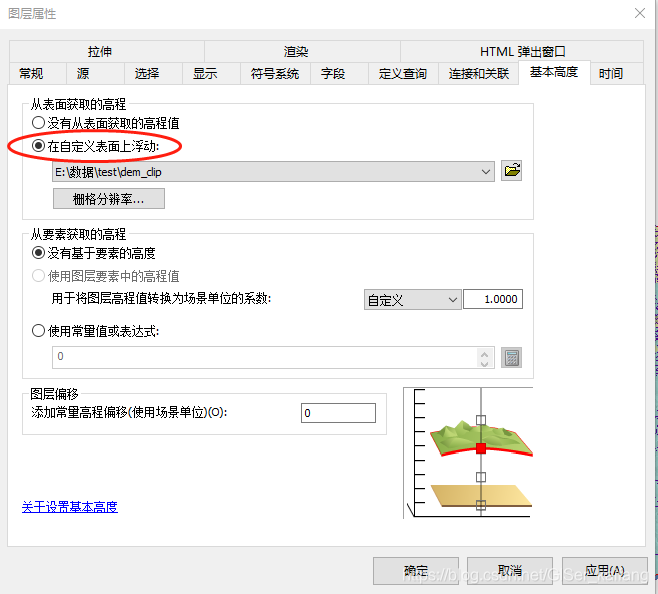

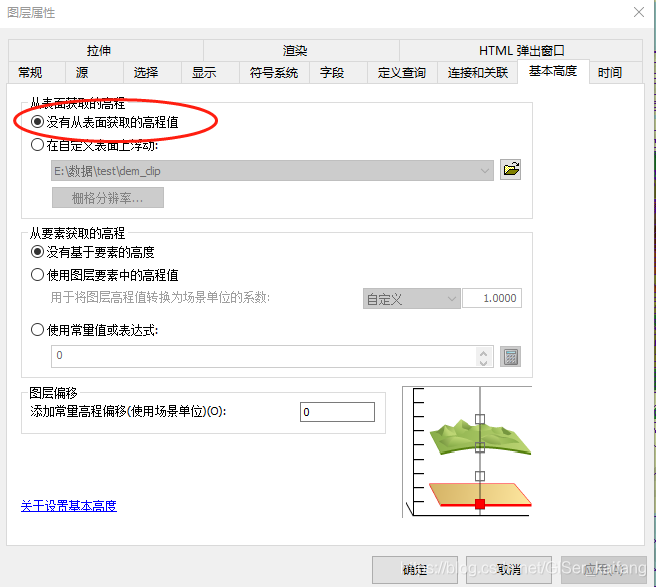

此时得到的等高线是没有3D效果的，需要双击等高线图层进行属性设置：

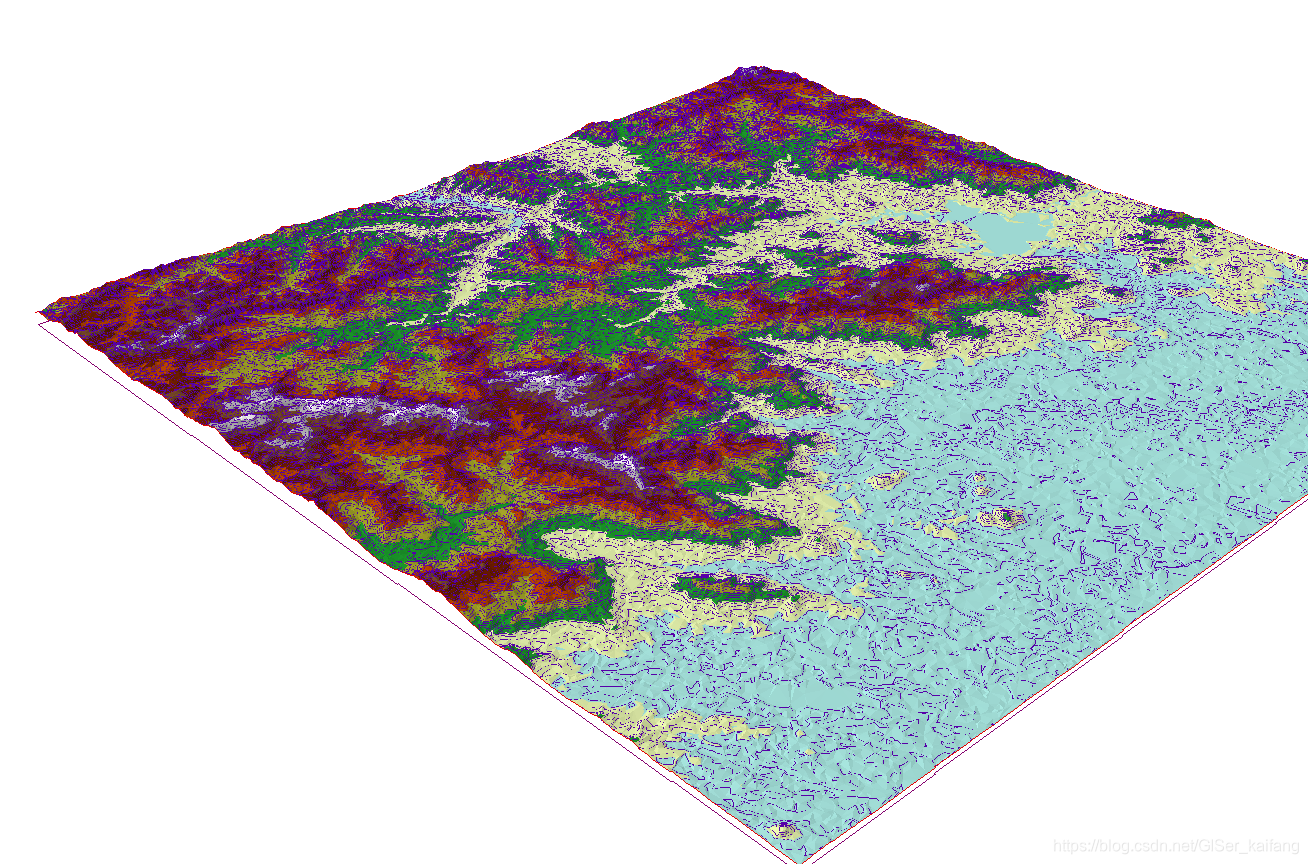

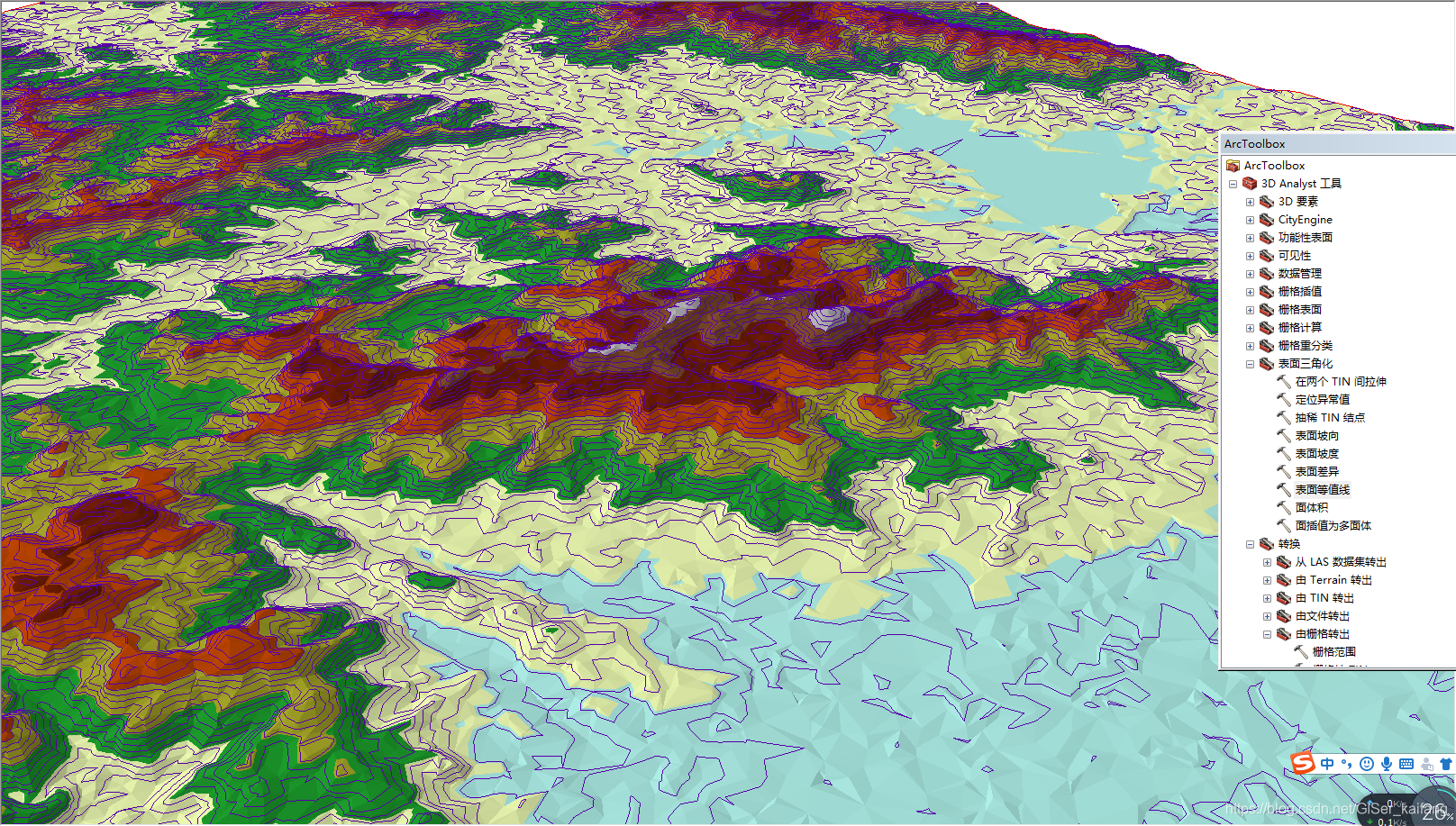

此时得到结果如下：

3.对栅格边界进行处理

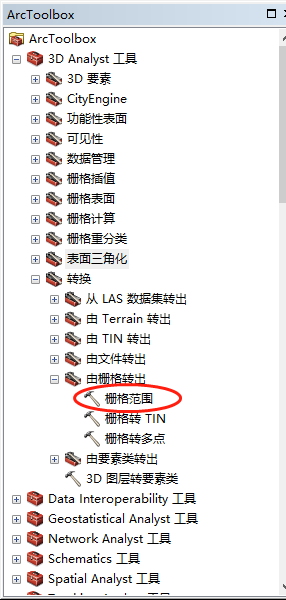

首先，打开栅格范围工具，得到DEM的范围线：

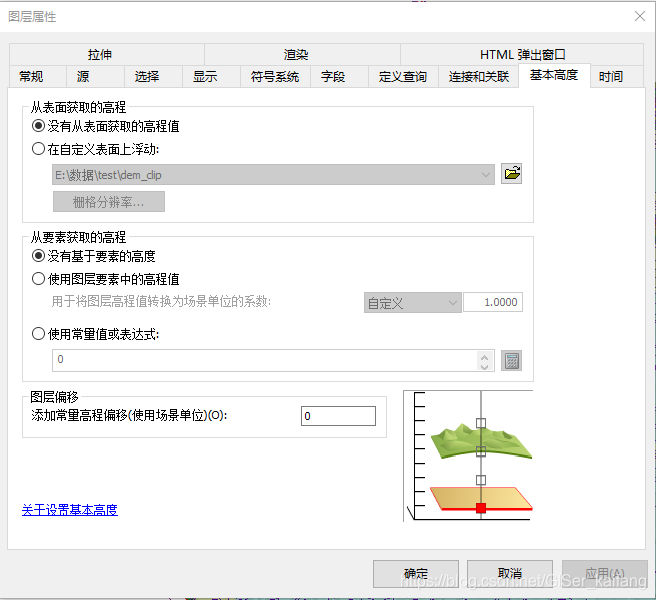

接下来，双击得到的栅格范围矢量图层，设置如下：

得到如下效果：

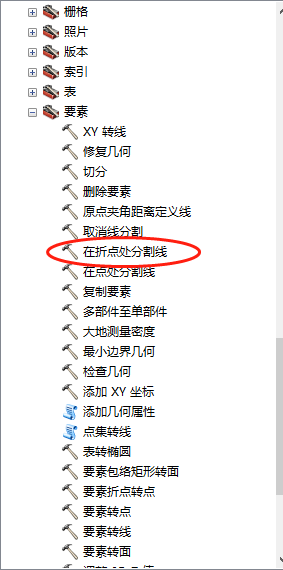

接下来，选择“在折点处分割线”工具，输入要素为刚刚得到的栅格边界

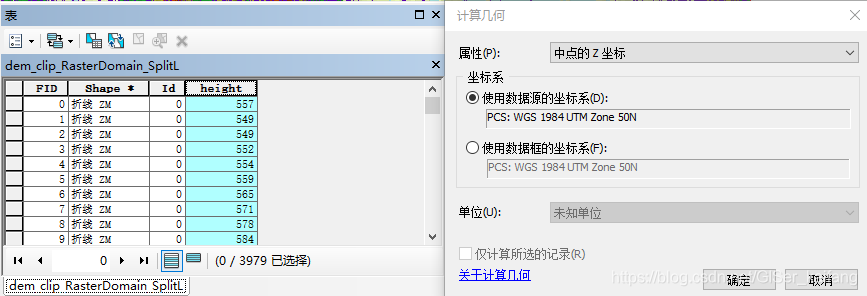

对得到的线图层添加字段，字段名为“height”，然后计算几何，获得Z值：

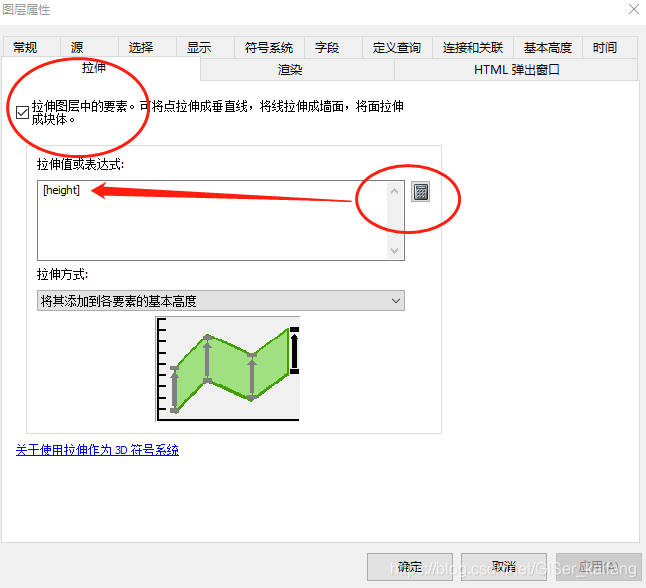

最后，双击该图层设置属性如下：

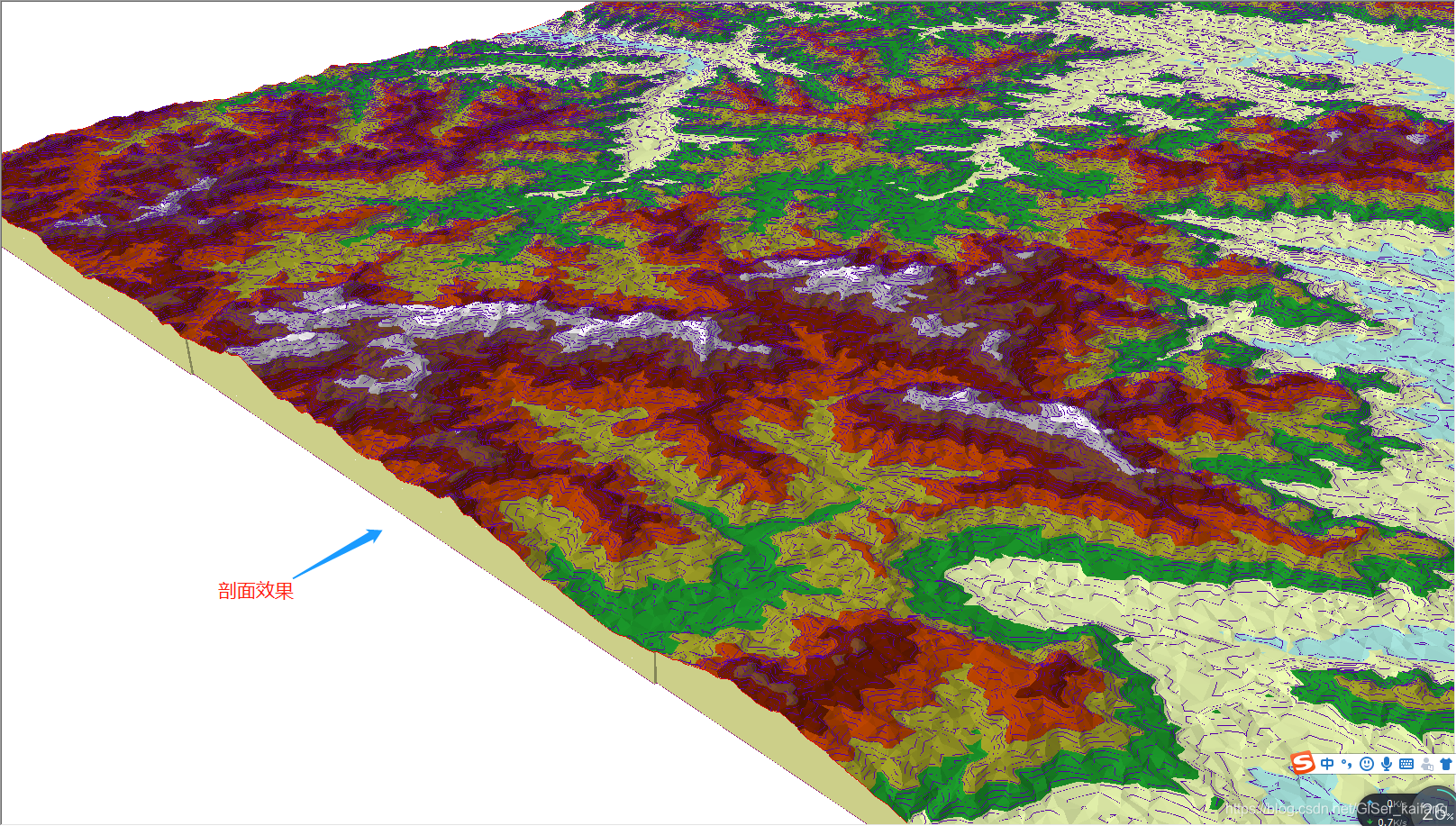

这样就得到了本文开始的效果：

谢谢浏览！
