基于ArcGIS探究剖面图的制作

地形剖面图指沿地表某一直线方向上的垂直剖面图，以显示剖面线上断面地势起伏状况。

能够制作剖面图的软件有很多，作为GIS行业的老大，ArcGIS当然也是可以的，这里给大家详细介绍一下ArcGIS中制作剖面图的知识，希望能够对大家有所帮助。

1.数据来源介绍

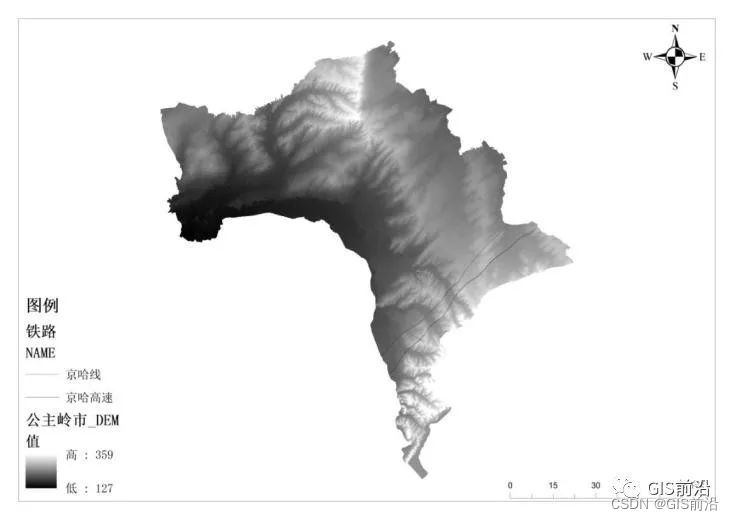

数字高程数据

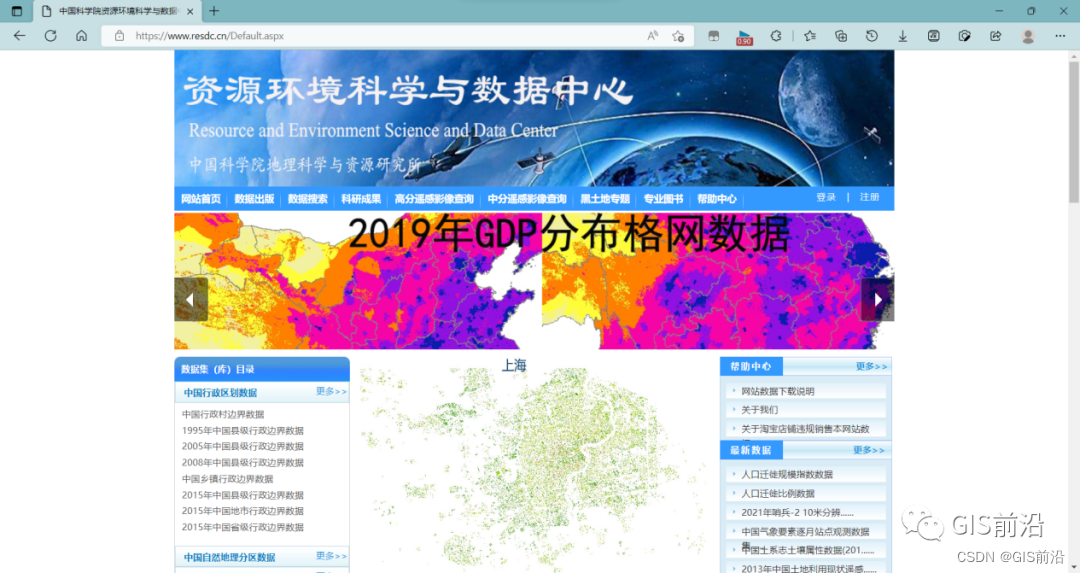

数字高程数据来源于中国科学院资源环境科学与数据中心（https://www.resdc.cn/Default.aspx）。

铁路数据

铁路数据是根据遥感影像数据进行矢量化得来的，这里不做过多介绍。

2.直接提取剖面

1.添加3D Analyst扩展模块

在进行3D分析时或者说在进行一切需要使用3D分析工具的操作时，一定是需要添加3D Analyst扩展模块的，否则部分工具是不运行的。

添加3D Analyst扩展模块只需点击软件上方的【自定义】，选择【扩展模块】，勾选【3D Analyst】即可。
