Allegro 单独设置不同网络之间间距规则的方法

最新推荐文章于 2025-02-12 16:31:11 发布
最新推荐文章于 2025-02-12 16:31:11 发布
阅读量8.7k 收藏 34
点赞数 3
分类专栏： Cadence
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/u010614434/article/details/107825214
版权
本文介绍了如何在Allegro中单独设置不同网络之间的间距规则。通过创建网络Class，如GND和RF，然后配置Class-Class间距规则，最终实现自定义的间距效果。在设置完成后，更新PCB即可查看调整后的间距。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

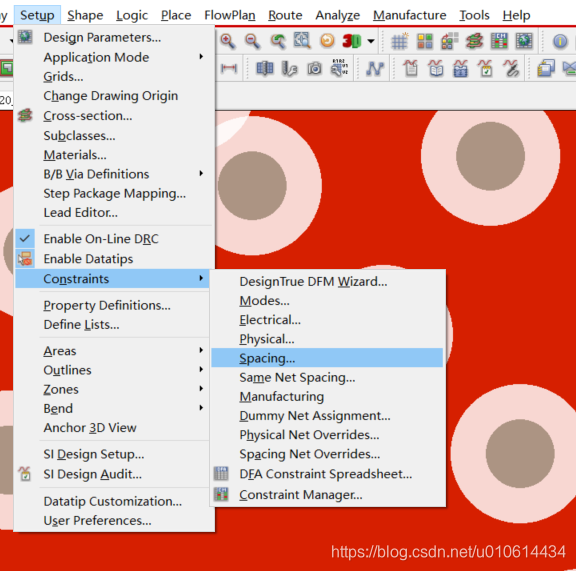

  1. 打开约束规则管理器的间距规则设置窗口；在这里插入图片描述

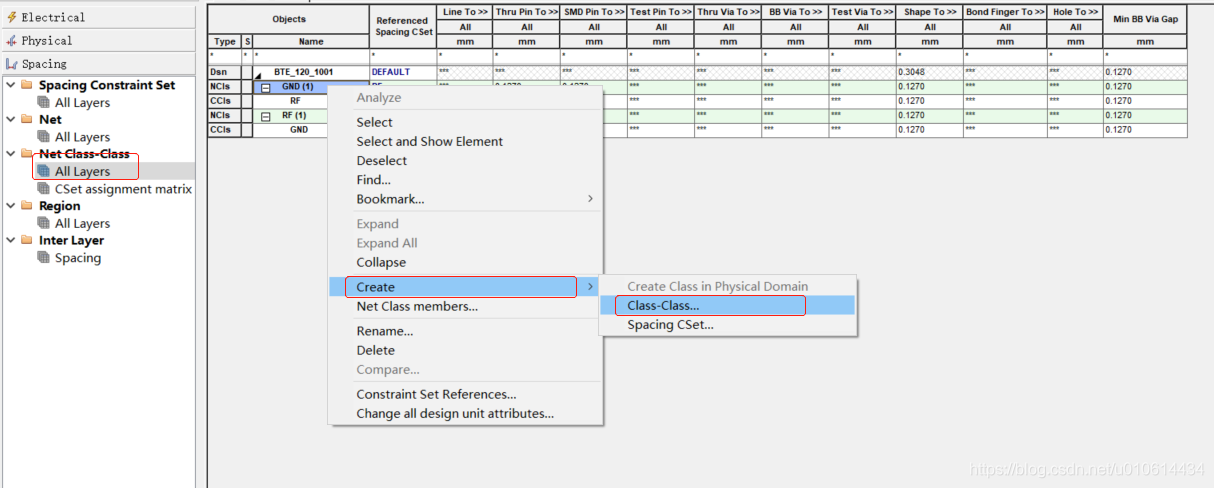

  2. 假设要设置A、B两个网络之间的间距规则，将A、B网络分别创建一个Class，如下图的 GND 和 RF ：在这里插入图片描述

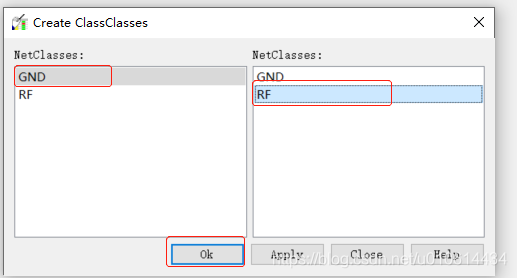

  3. 创建一个Class-Class，并分别在左右栏选择第二步创建的Class，点击OK，如下图：在这里插入图片描述在这里插入图片描述

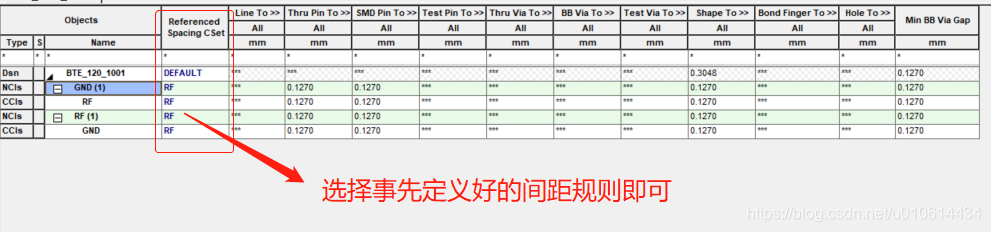

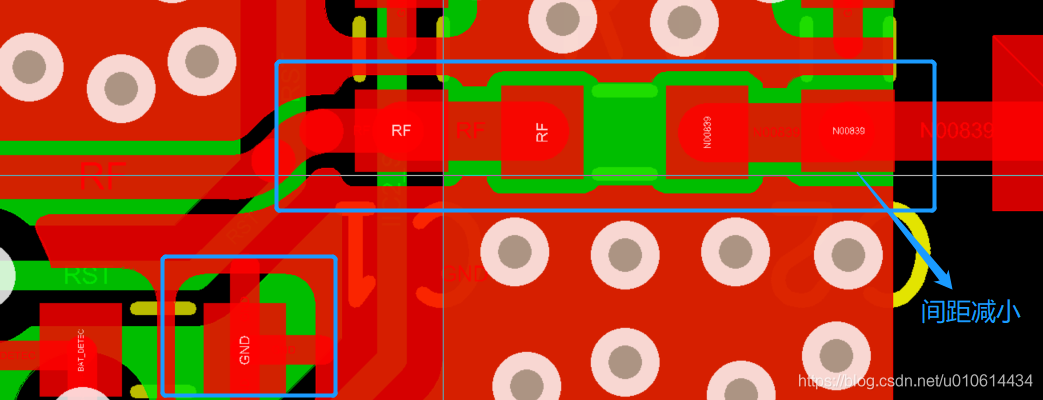

  4. 选择好间距规则即可，回到PCB更新下即可看到效果！

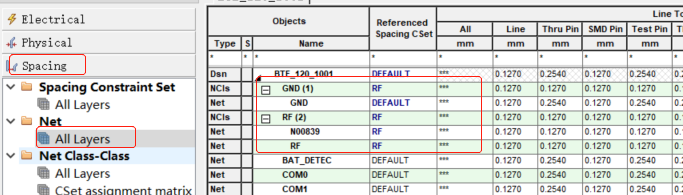

    在这里插入图片描述在这里插入图片描述
