8/20μS波形主要指感应雷波形，用于描述电磁脉冲过电压对设备的影响。与10/350μS的直击雷波形相比，其能量比例为17.5:1。在低压系统中，1.2/50μS组合波被用来模拟雷电电磁脉冲，考虑试品在冲击下的阻抗变化，以全面测试电涌保护器件的性能。GB/T 16927.1标准提供了高电压试验的相关要求和技术指导。

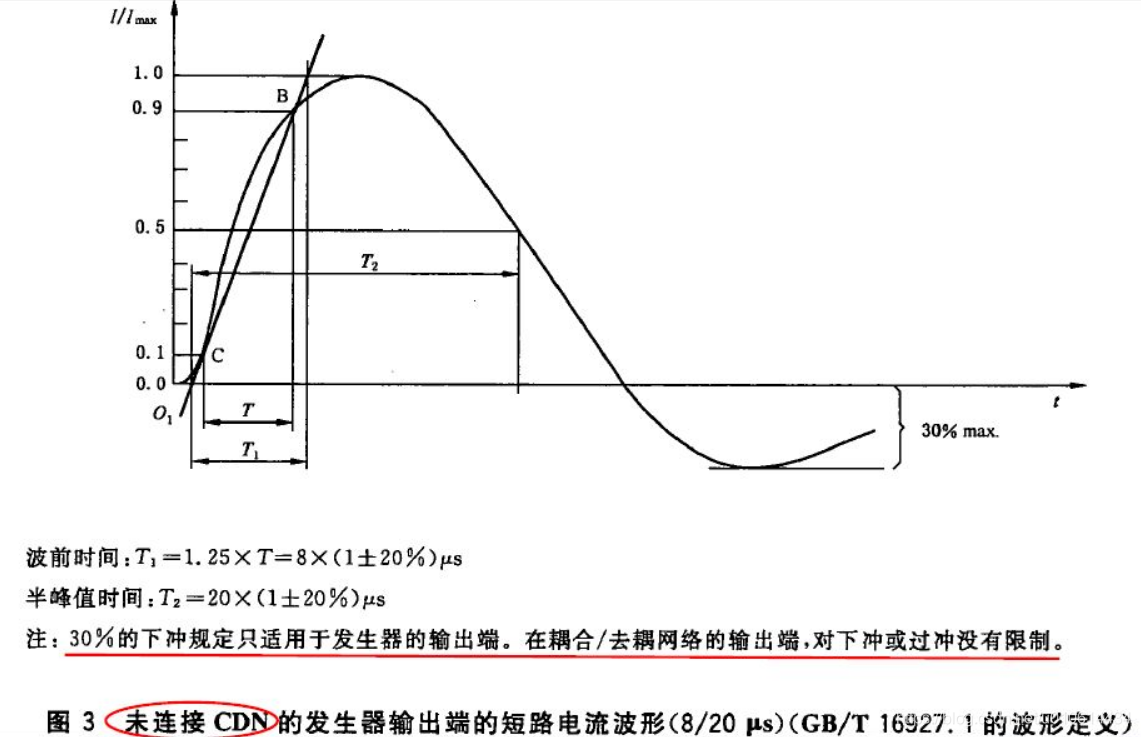

简单意指：上升沿是8us，半峰值是20us，标准GB16927.1有详细定义。
拓展1：
-
10/350μS：典型电击穿大地的雷电流曲线，是雷直接袭击电力线和避雷针的电流曲线，一般称为直击雷波形（一般一级防护）；
-
8/20μS:典型雷击穿大地引起的电磁脉冲感应过电压击穿、烧毁设备时的电流曲线，一般称感应雷波形（一般二级防护）；
根据理论，10/350与8/20在同等雷击电流作用下，10/350和8/20雷电焦耳能量之比为17.5:1.
- 1.2/50%8/20μS组合波：1.2/50μS为开路电压波形，8/20μS为短路电流波形；对于低阻抗试品：组合波发生器模拟输出8/20μS波形，可作为冲击电流发生器使用；对于高阻抗试品，输出1.2/50μS波形，可作为冲击电压发生器；在低压系统中，为了对电涌保护器进行试验，在相关标准中提出了采用混合波形模拟雷电电磁脉冲，主要基于两个方面考虑：
一、某些情况下试品阻抗可能未知，而且试品内部冲击保护元件动作，产生钳位或短路作用，或者绝缘闪络、元件击穿等都会引起试品阻抗在冲击作用下发生变化，很难用单一冲击电压或冲击电流来全面测试其特性；
二、对于雷击引起的电磁脉冲，开路电压和短路电流仅是同一现象的
