Autosar入门随笔1_工具链：EB/S32K312/DAVINCI

系列文章目录

---

前言

Autosar小白，记录自己的学习过程，描述有误的地方欢迎评论区指正

---

一、工具链基础概念理解

SDK
S32K1系列NXP提供SDK库，SDK只包含了驱动层，不符合Autosar接口。到S32K3系列，NXP就只提供RTD了。
RTD
NXP提供支持Autosar接口的RTD库，RTD库相当于SDK+符合Autosar MCAL的接口；RTD同时带有配置文件，配置文件支持EB或者达芬奇直接调用，并根据自己的需求进行驱动配置。
EB
通过图形界面调用RTD配置文件，配置成自己的底层MCAL。输出物为：
ARXML：给达芬奇调用的；
.c/.h：MCAL的配置文件，可以直接放置在工程里。
DAVINCA
达芬奇是VECTOR的autosar开发工具链。针对NXP IC，达芬奇配置MCAL有两种办法，第一个是调用EB生成的ARXML；第二个是调用RTD里面的配置文件。正常我们都是用第一种办法，因为EB支持市面上绝大部分的IC的MCAL配置。但是很多IC的SDK包是不支持直接在达芬奇上配置的。
这边有一点需要注意：达芬奇也会生成MCAL相关的.c/,h。同个模块，达芬奇和EB生成的文件不一定一样，比如ADC模块的其中一个文件，达芬奇生成的名字叫：Adc_Ipw_PBcfg，EB生成的叫：Adc_Ipw_VS_0_PBcfg，两者内容实际上是一样的。所以MCAL导入到实际工程的时候，建议统一用EB或达芬奇的。

二、安装步骤

SDK和RTD
这两个都是在NXP官网下载的，需要先注册。注册只需要一个邮箱。具体的安装过程，大家去其他地方搜索。

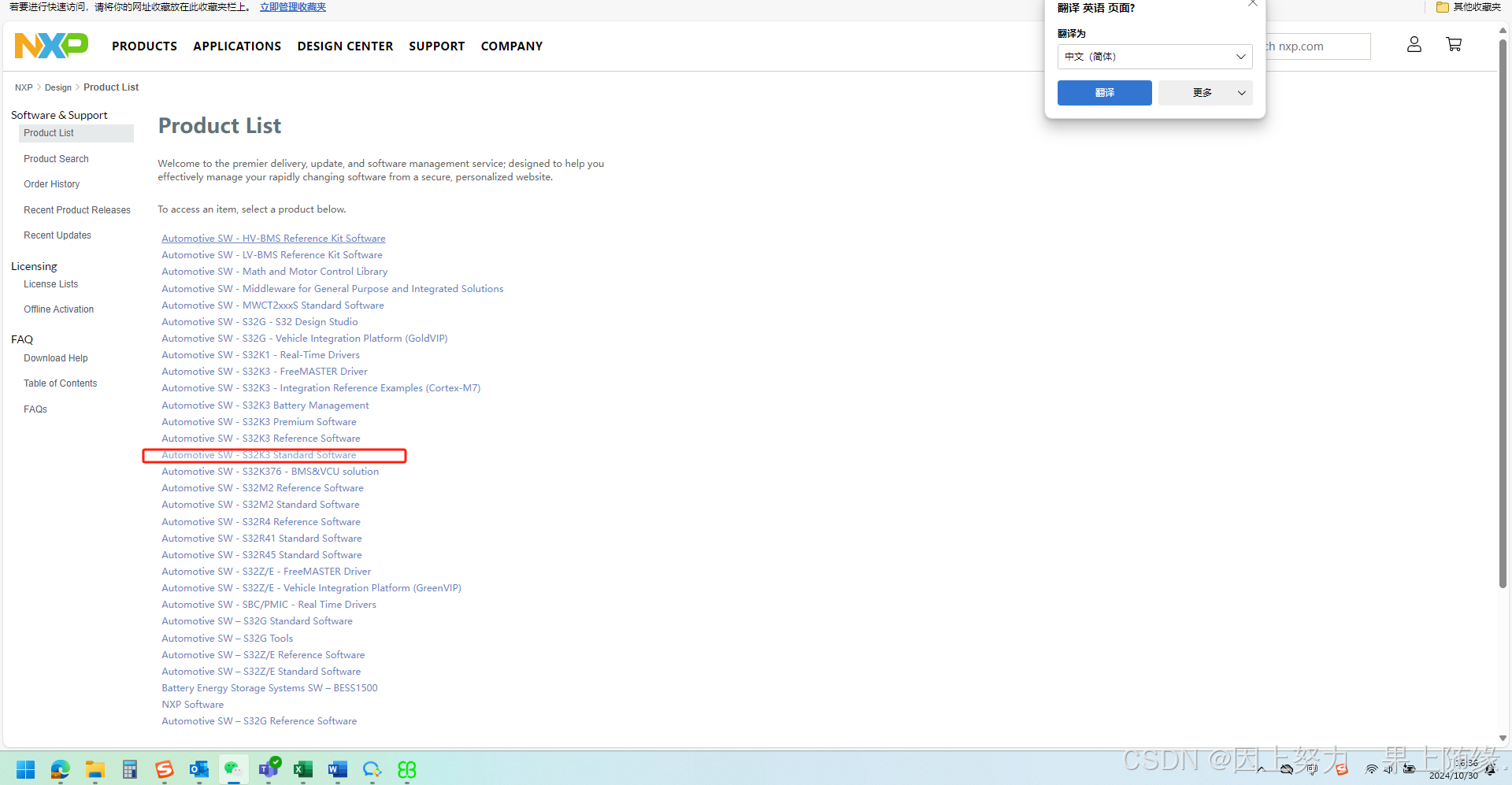

很多初学者都会和我一样，找不到下图的下载路径：

网上找了很多地方都没人说清楚。我给大家指条明路：

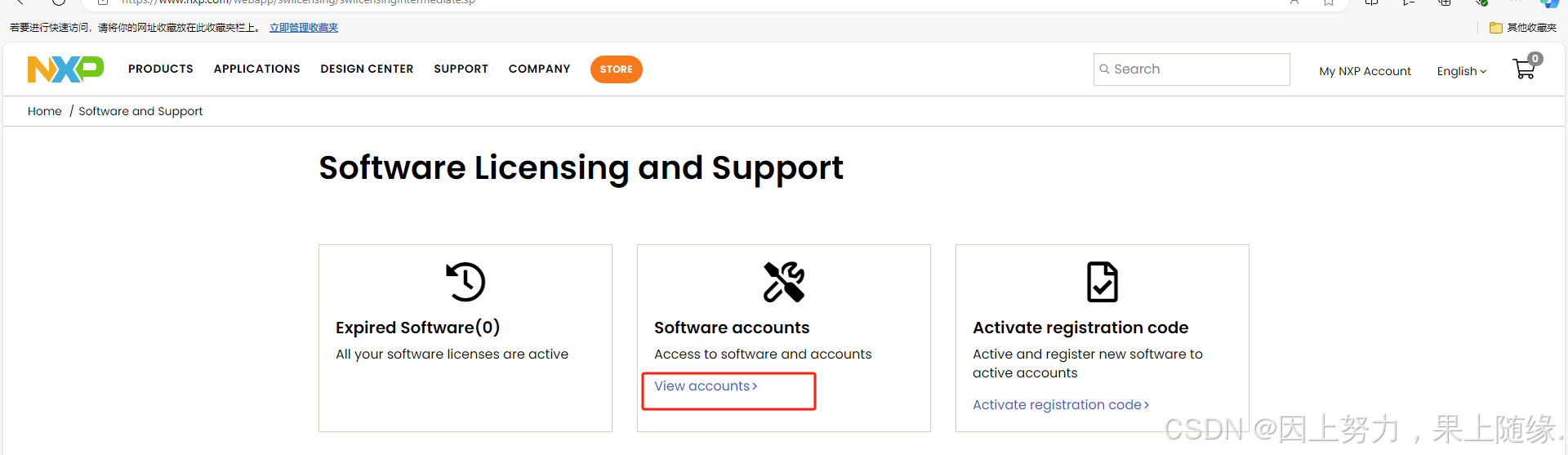

在这里点进去就可以了。
RTD选择自己的版本，另外RTD安装时，需要把EB的路径填写进去，所以建议先安装EB。如果没有安装EB，可以先空着，等后面EB安装好后，将RTD安装目录下plugins文件夹内的所有内容复制到EB Tresos安装目录下的plugins文件夹下。
这边要注意，EB只是一个配置工具，它本身并没有集成NXP的底层驱动。RTD的插件如果没有关联进去，EB是识别不到芯片，也不能进行底层的配置。
EB
EB工具也可以再下图下载，EB的License也是在下图下载。

这部分不做详细说明，很多文章都有描述，连我都能顺利安装激活，相信大家也可以。
这边需要注意的是，EB打开后，新建一个工程，然后导入MCU模块会报很多错误。后面才知道原来RTD里面就有示例工程了，不需要自己从头到尾创建，不然工作量巨大。还容易出错。EB工程的创建会在下一章节描述。
这边想再补充一点，EB的License和RTD是绑定的，比如你用其他品牌的MCU，从NXP下载的这个License是用不了的。同理，EB和RTD库也是绑定的，比如你只下载了S32K3的RTD，那么你创建工程时，MCU型号就只能选择S32K3。

总结

以上就是今天要记录的内容，本文只介绍个人学习觉得需要注意的地方，基础操作可以评论区留言。
