前言

上一篇文章大概介绍了Autosar软件需要使用到的工具，今天来聊聊EB的使用。文章只谈自己使用中觉得新手需要注意的地方。常规操作，请参考其他文档

一、工程建立

EB的工程主要有两种方式建立，第一种是从0开始，所有配置都自己配置。第二种是导入客户提供的示例工程，然后在上面进行更改。
如第一篇所说，从0开始建立需要花费大量的精力去阅读芯片的数据手册，修改模块自带的错误。所以建议用第二种方法。第二种方法又有两种途径，第一个方法是使用NXP的RTD库提供的示例工程。第二个方法是联系NXP的FAE，让NXP FAE根据我们的硬件和需求进行配置。

二、从0建立EB工程

进行这步前，请先确认两个事项：1、NXP S32K3的License已经激活；2、EB中安装了NXP S32K3的插件。这两步骤在第一篇文章都有说明。有不懂的可以私信我。

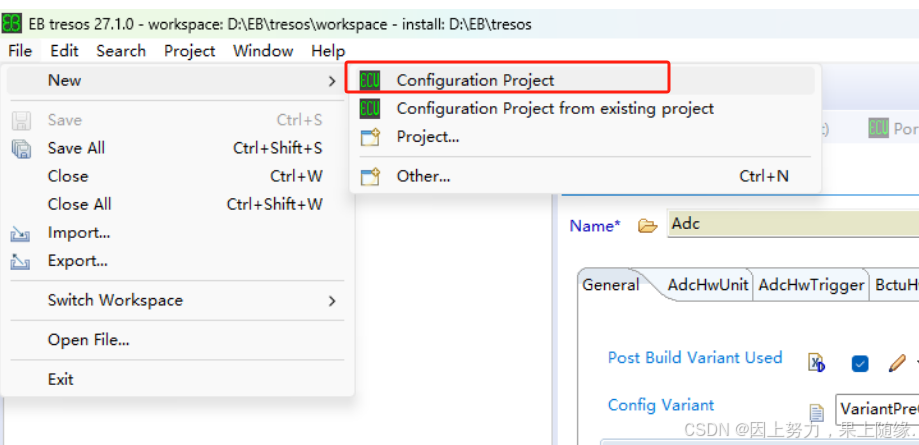

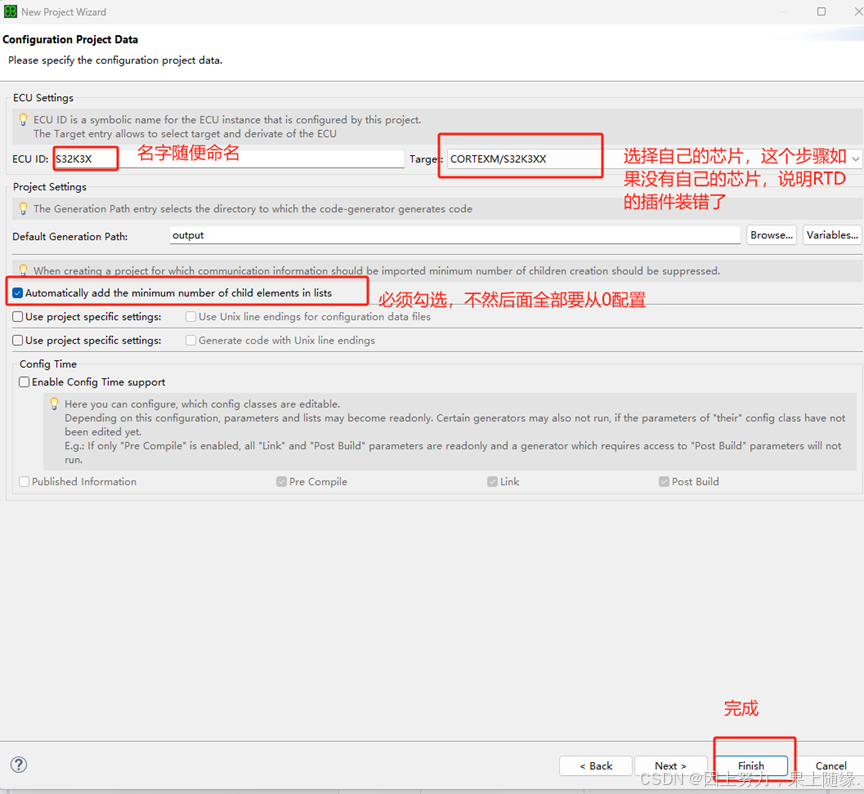

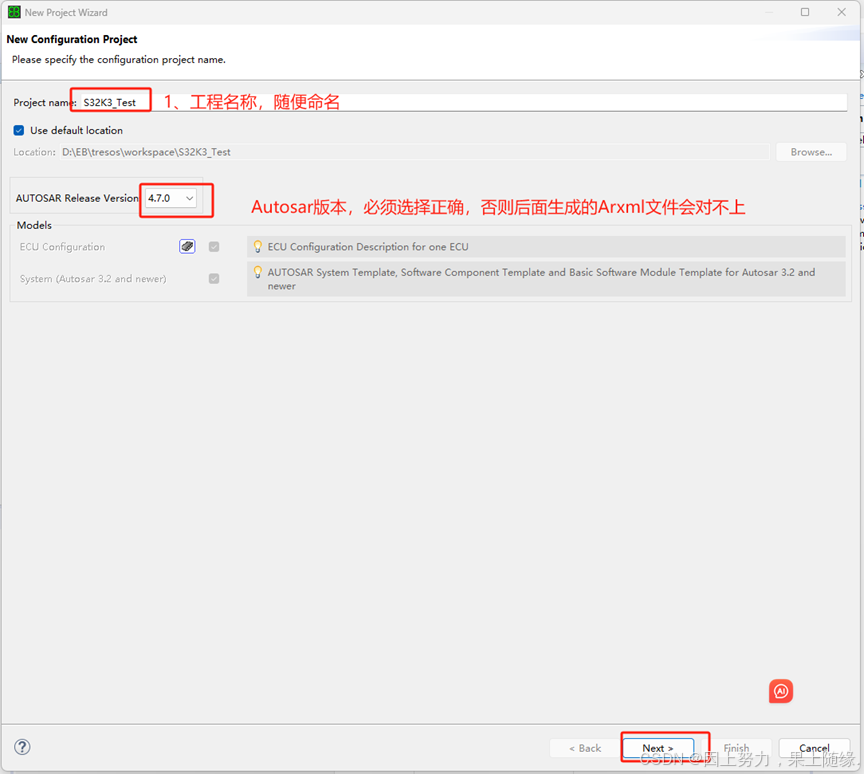

回到正题,

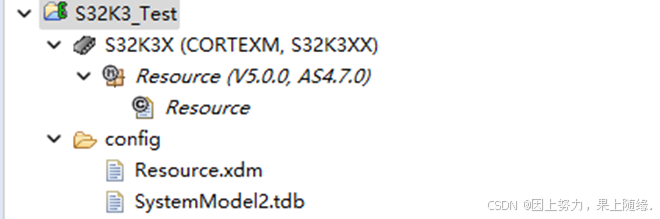

工程建立成功，如图所示
接下来要添加我们自己的模块，建议先添加Port和Dio，因为这两个模块相对独立，对系统也没啥要求，不需要使用时钟。
这边说明下Port和Dio的区别，Port是IO口的底层配置，Dio可以理解为应用层和Port口的中间层。应用层不会直接调用Port，它是通过调用Dio来调用Port的。

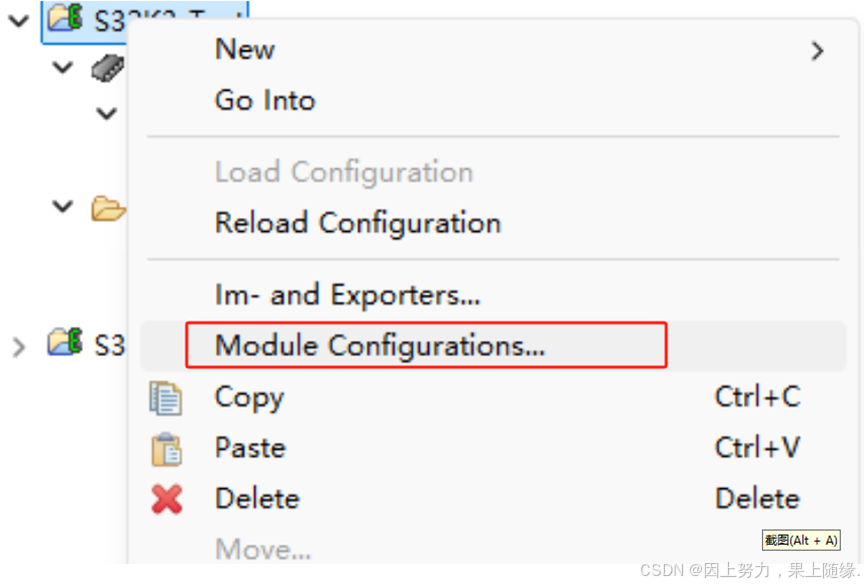

工程右键，选择modelu配置，如下图：

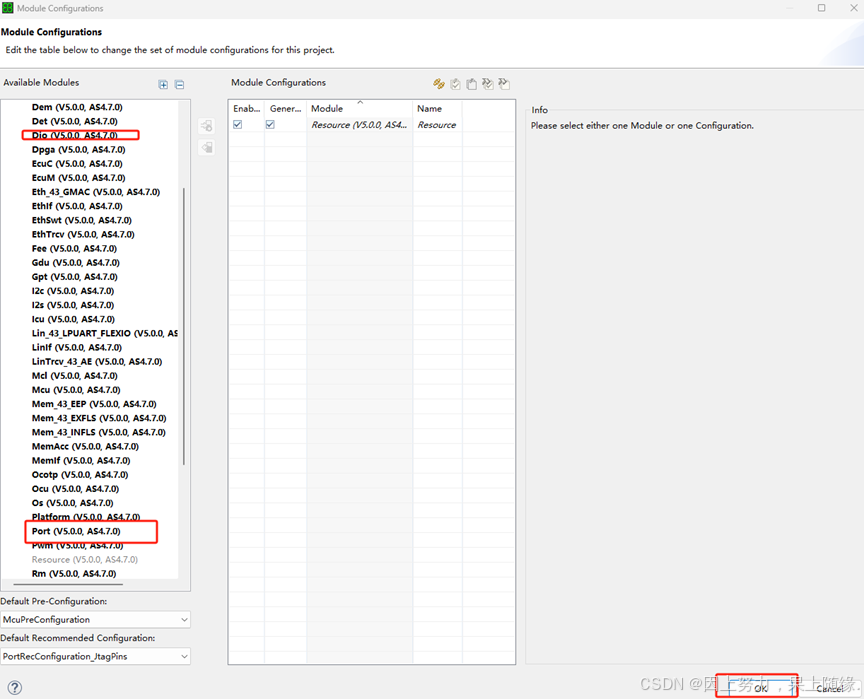

双击添加Dio和Port，并点击ok

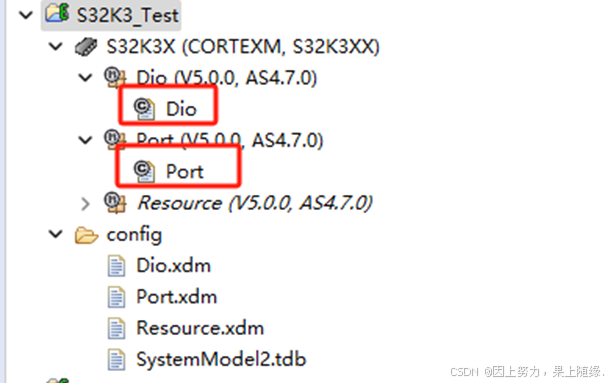

工程如下，已经添加Port和Dio，对于新手，可以先做一个简单的IO口输出，用来验证自己的配置

双击上图红色的地方，对IO口进行配置。具体怎么配置的，可以参考其他文档，或者系统的help

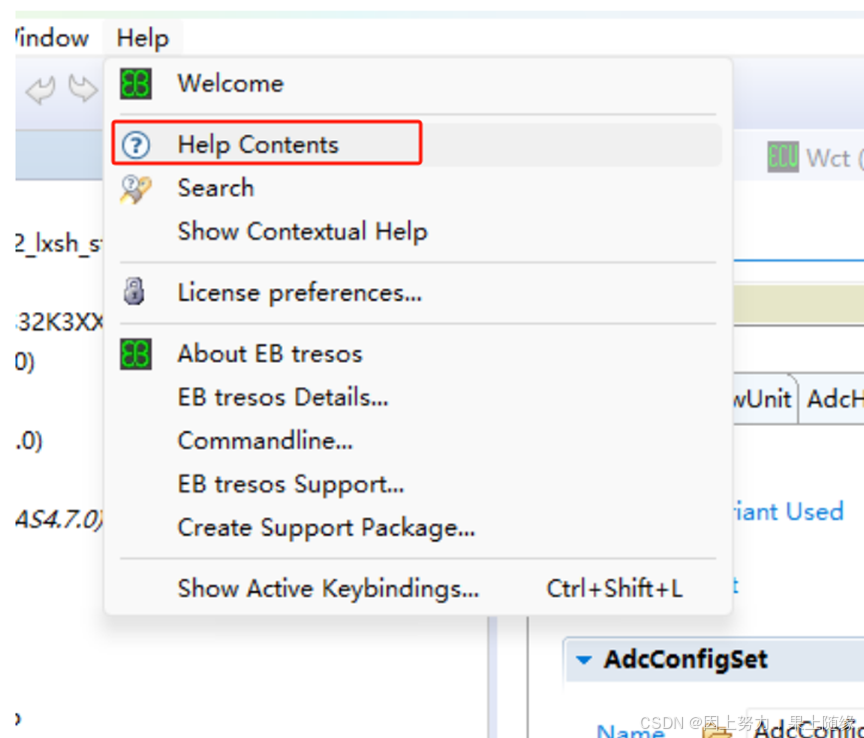

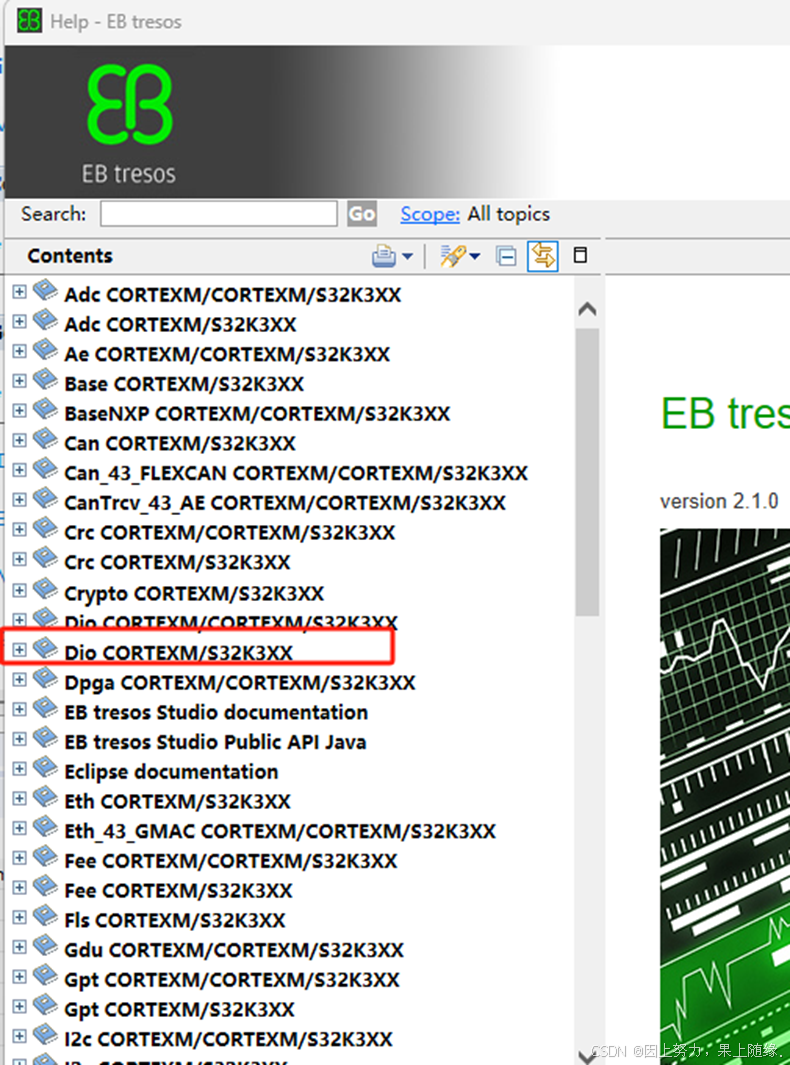

点击里面的用户手册，自己去解读。

EB的图形配置是比较复杂的（比S32DS自带的配置难用太多了），因为他要兼容Autosar接口。刚开始接触的人，会觉得很不好用，多用用就好了。遇到不懂的地方一定要看芯片的数据手册和EB的帮助说明。
第一篇我们有提到空的工程，导入后会有很多错误。Port和Dio比较纯粹，是没错误的，我们导入MCU模块看看：

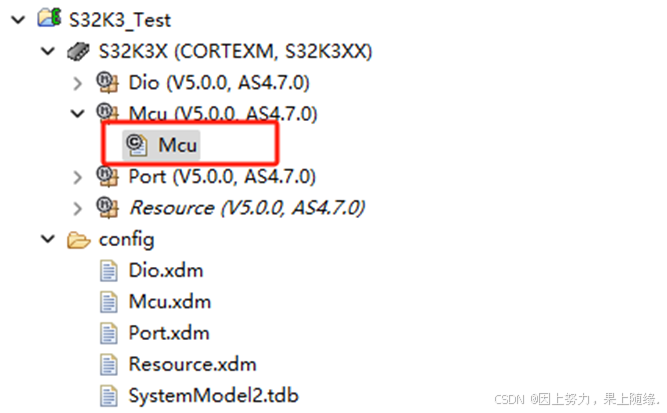

和上面的步骤一样，我们添加MCU模块

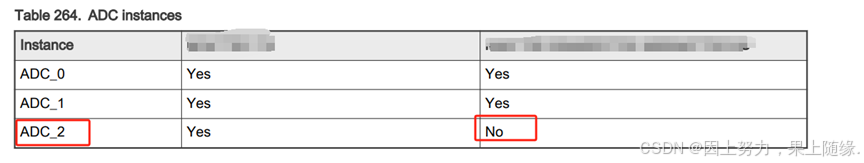

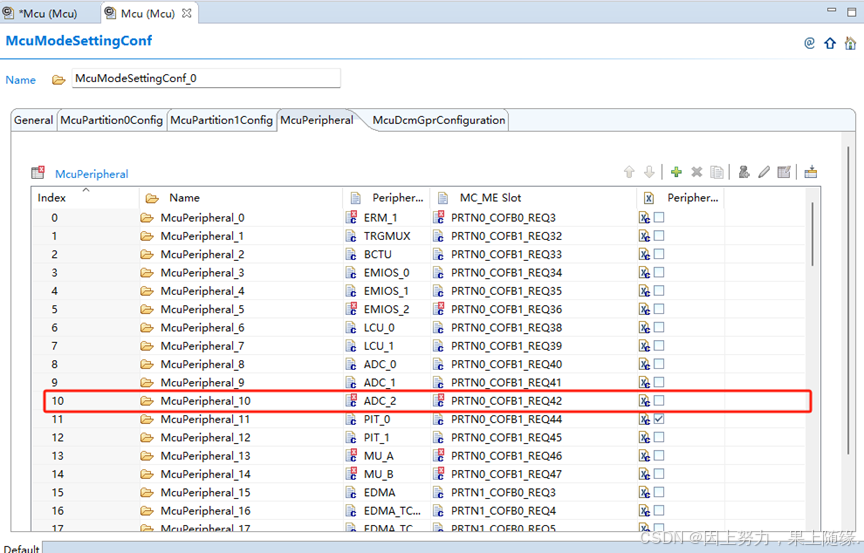

MCU模块导入后，信息栏，显示很多错误，如下图，类似这个ADC2，通过数据手册，可以看到，我们选的IC是只有两路转换器的，所以ADC2要删除：


这些错误都是我们要一个一个去解掉的。
自己新建工程就介绍到这，怎么生成.c/.h和ARXML文件，在后面章节介绍。

三、导入示例工程

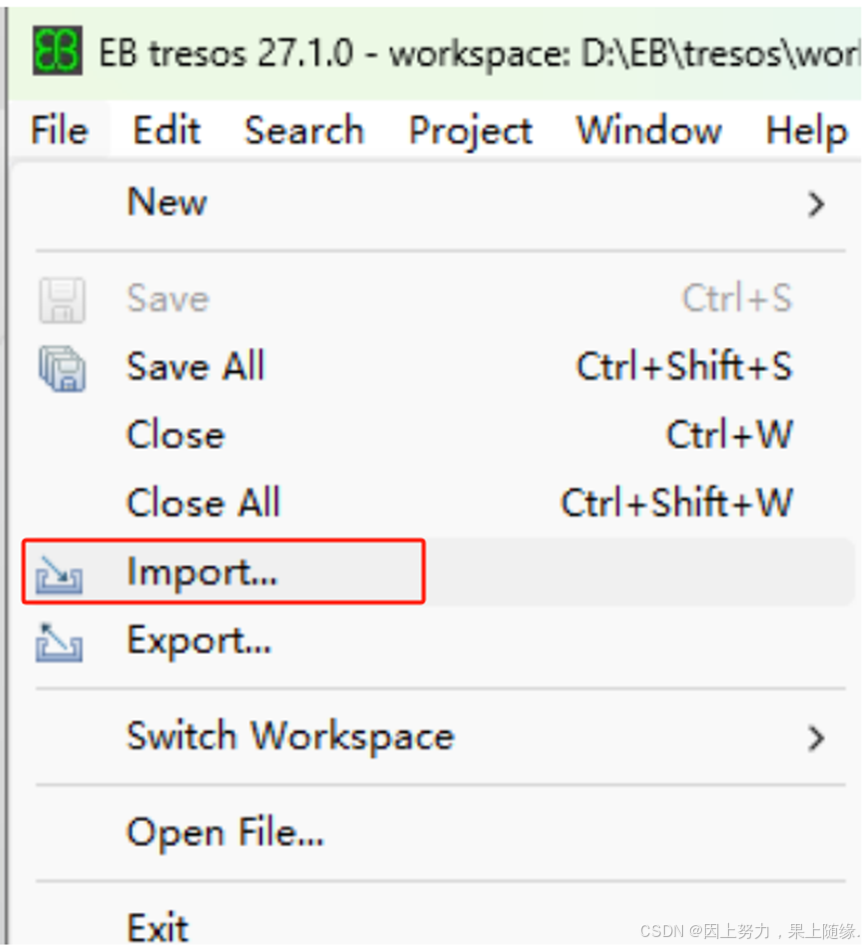

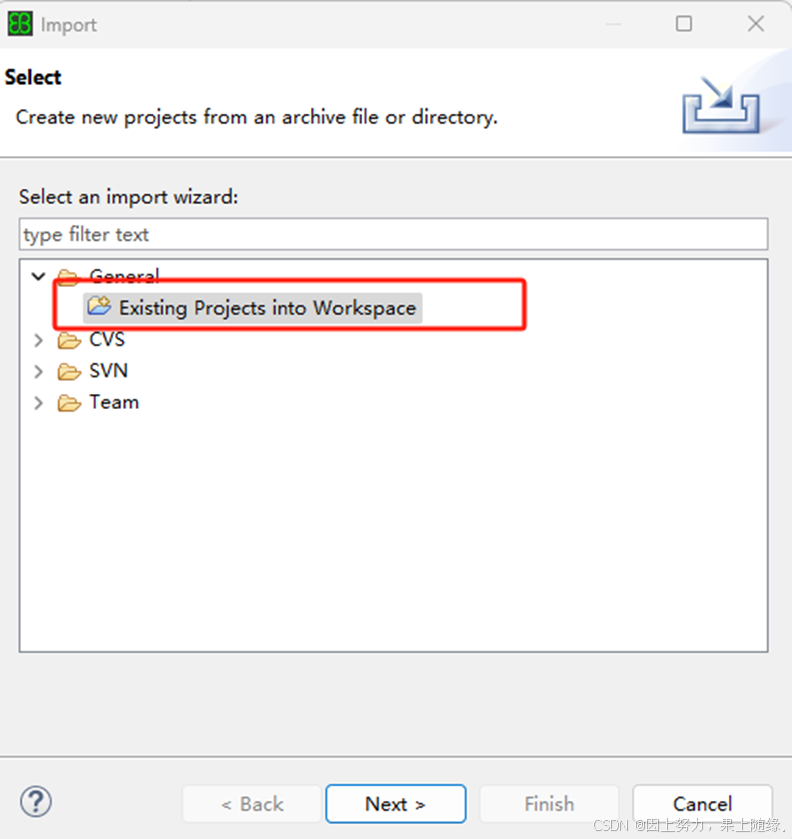

导入RTD的工程：

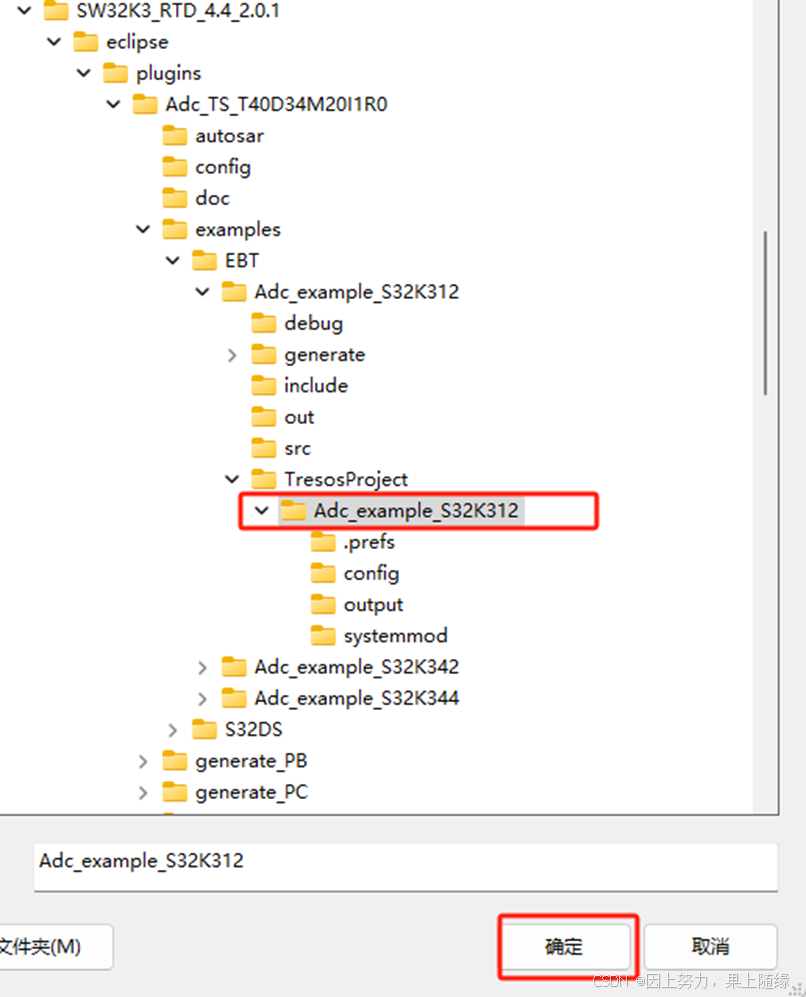

点击next，然后选择RTD的路径（RTD还没下载的，请在上一篇文章下载）

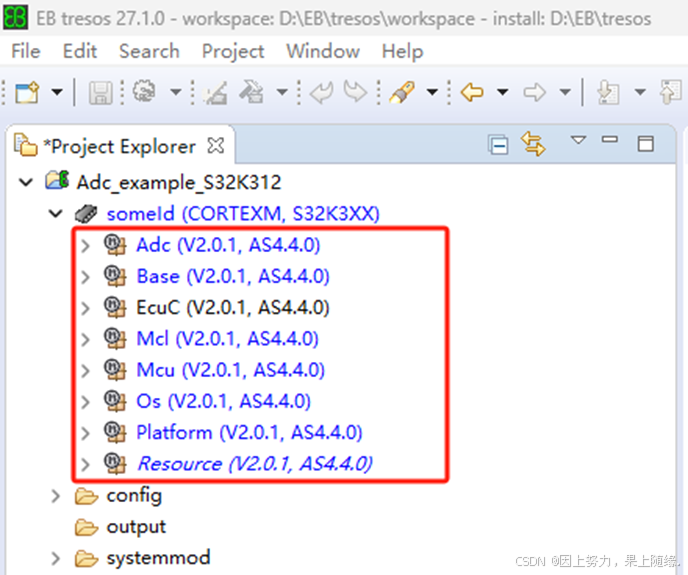

回到工程树的界面，可以看到ADC的EB已经导入进来了，下图红色框框是配置ADC相关的模块

如果我们需要使用多个模块，需要自己打开相关的Demo工程，然后按照demo的配置，统一配置到一个工程里面。
以上就是导入已存在EB工程的步骤。

四、生成.C/,H文件和Armxl文件

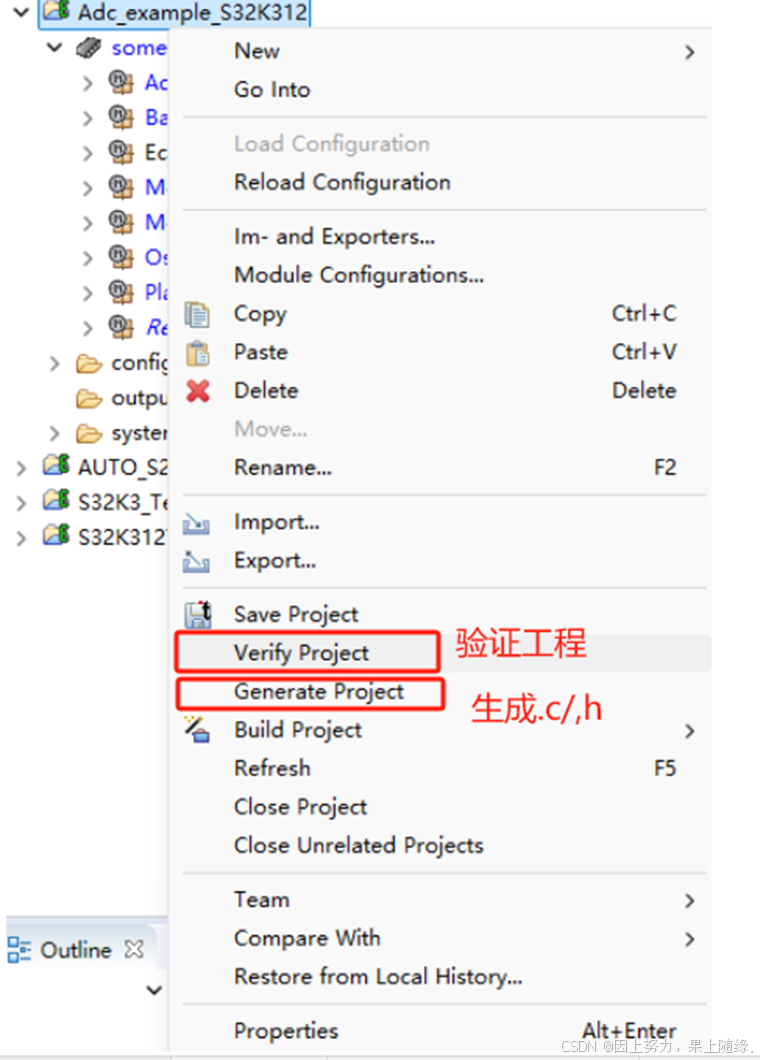

工程右键，验证工程，然后点击生成.c/.h。也可以直接点击生成.c/.h

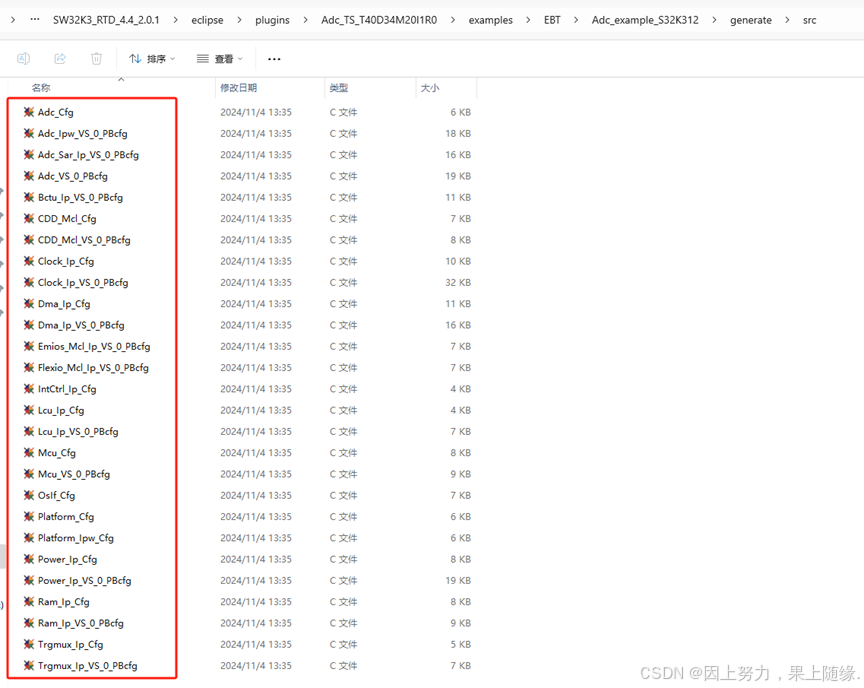

生成.c和.h文件

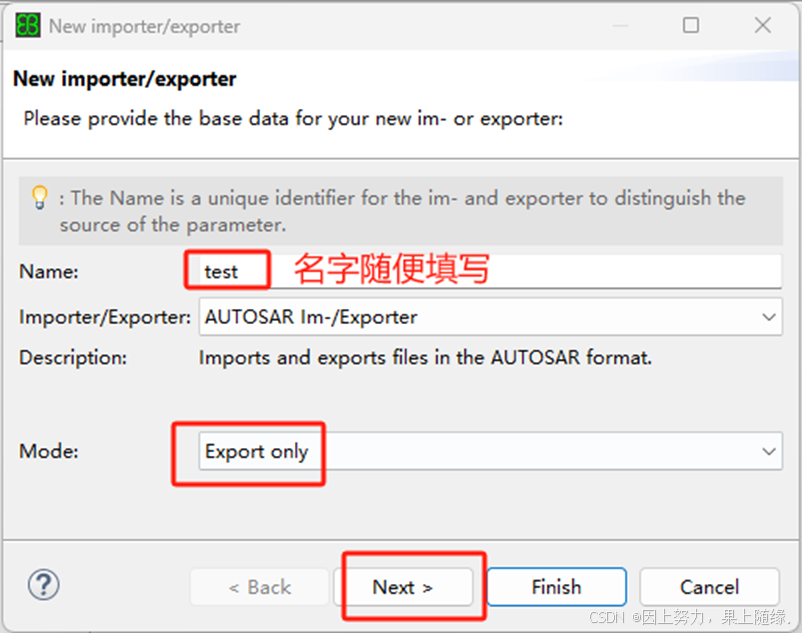

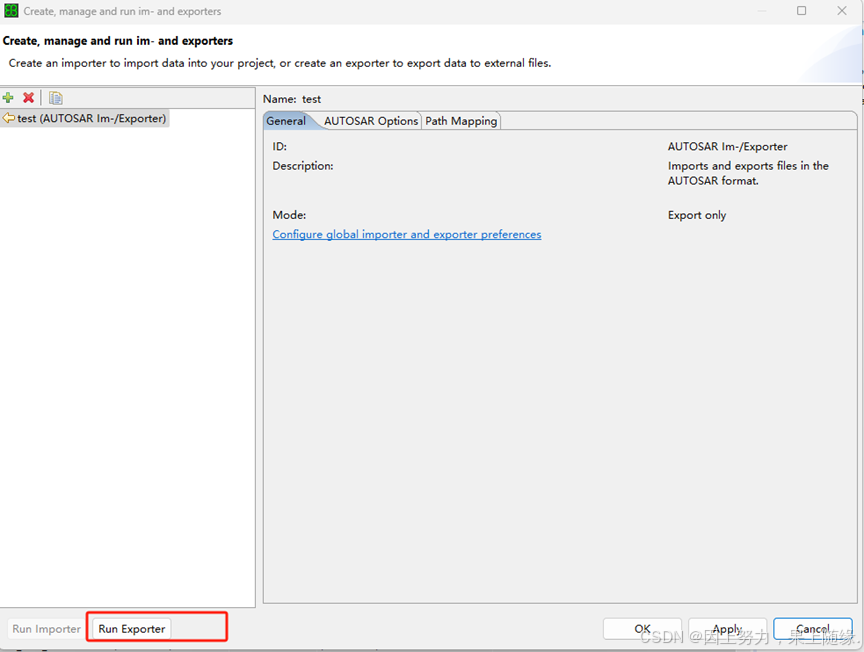

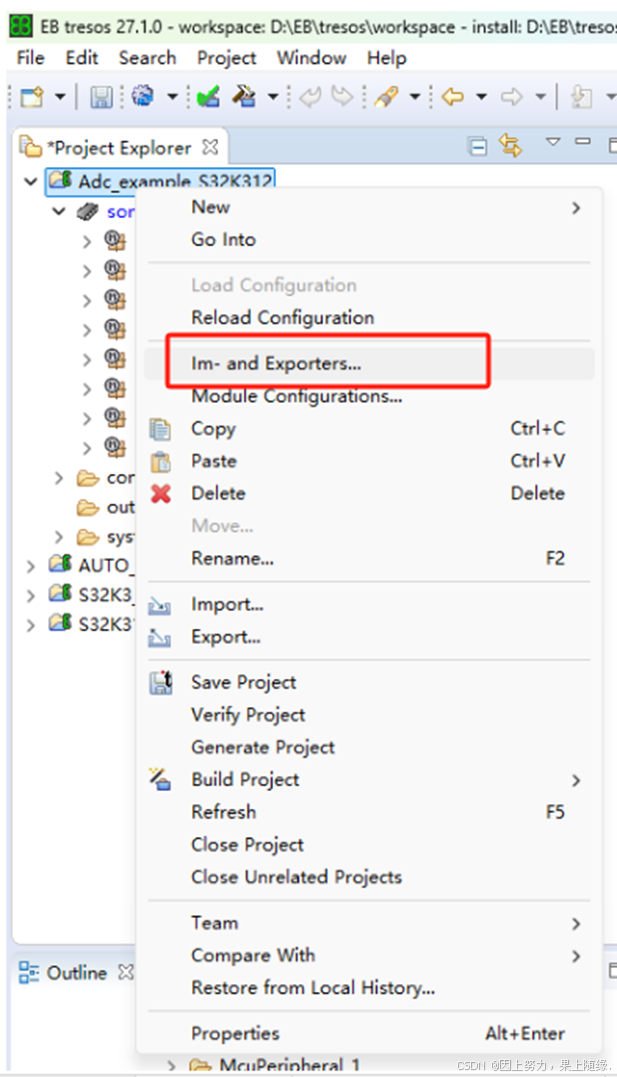

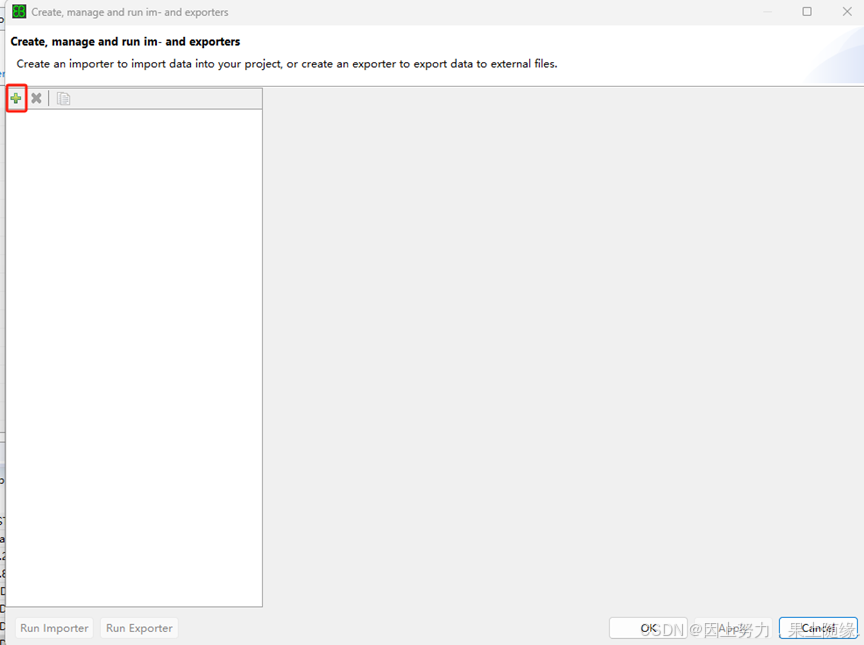

下面介绍生成ARXML文件：

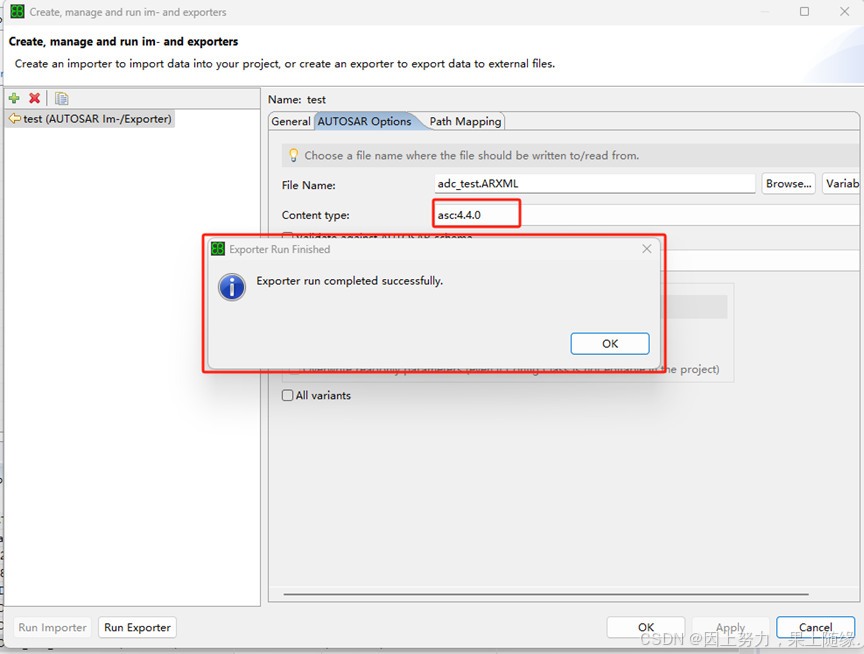

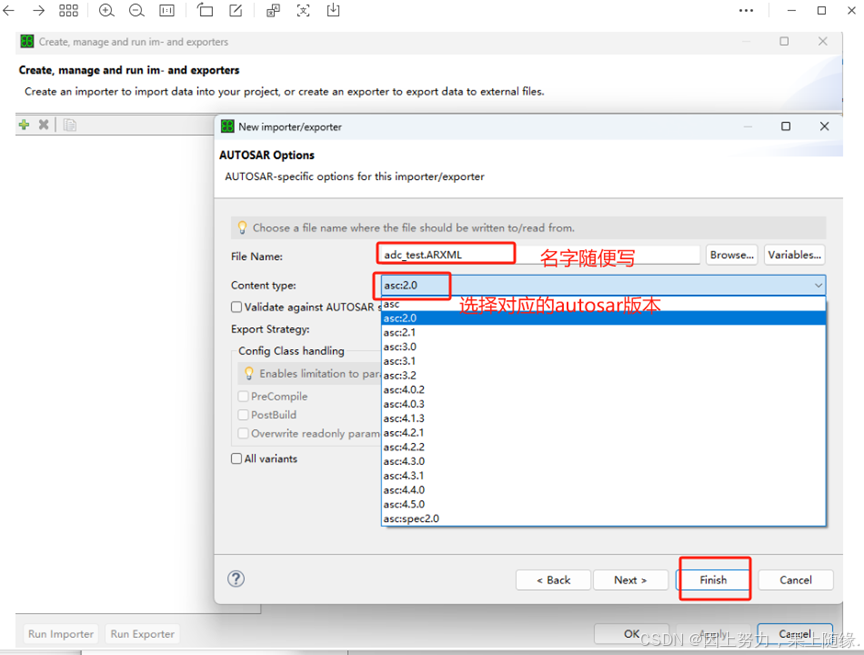

run成功后，会有提示框，这边注意一定要填写正确的autosar版本，否则run exporter会出错

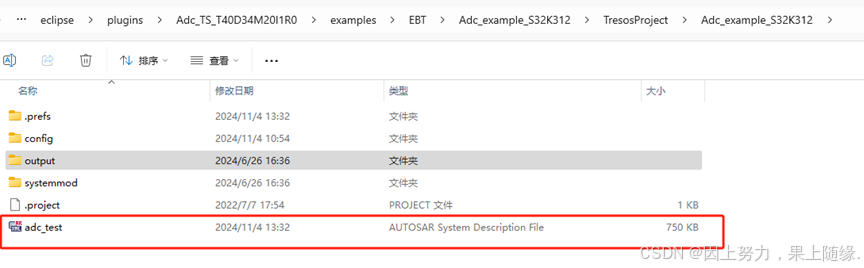

arxml文件已经生成成功

总结

1、上文简单介绍了EB中新建工程和输出产物的过程。
2、关于EB这边想说明一点：EB的界面按我的理解是和第三方插件RTD相关的，比如我们现在用的NXP是这个界面，换一个英飞凌的MCU，界面可能会有不同。因为他们的插件是不一样的。
3、关于EB中各个模块的配置会在接下来Vector的达芬奇模块配置中，一个一个讲到。这边就不细说了。
4、下一章节，将正式进入Vector的达芬奇，进行Autosar的配置。
5、老规矩，有问题，评论区聊。
