前言

CPU与低速外设之间最早是ISA总线，后来被LPC取代，现在LPC也不够看了，eSPI就出现了。
eSPI：Enhanced Serial Peripheral

  • 一主多从。在这里插入图片描述

  • 兼容SPI总线。

  • 通道的概念。

  • 上升沿采样。

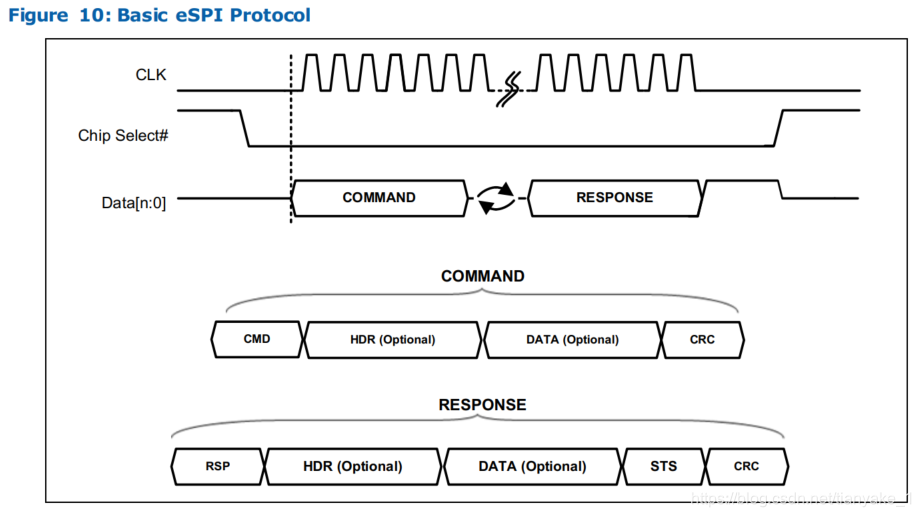

    在这里插入图片描述

  • CRC是一定要发的，但是接收方可以忽略。

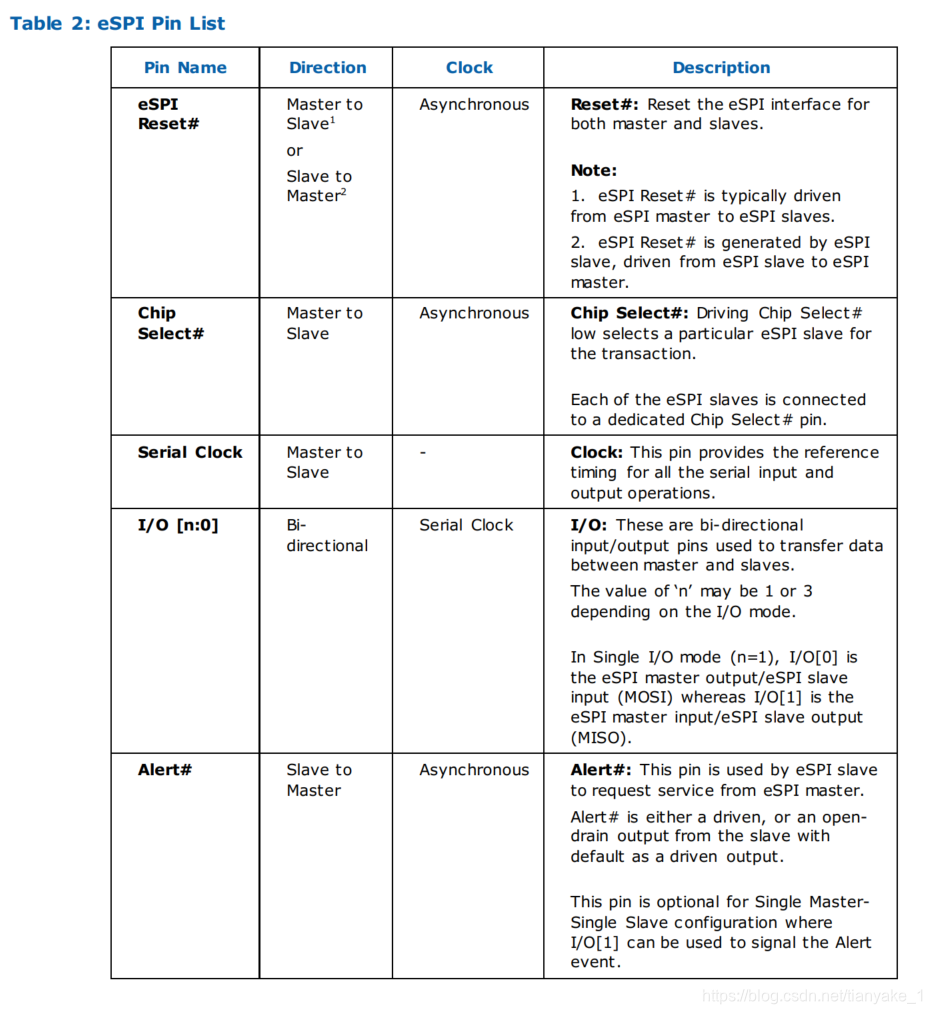

  • Master有两个复位信号，一个用来发送复位信号给从，一个用来接收从模块发送的复位信号。
    在这里插入图片描述

  • TAR = 2 clock
