Intel平台不可忽略的接口eSPI

原创 已于 2022-03-04 09:13:18 修改 · 5.1k 阅读 · 15 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #stm32 #物联网

于 2022-02-25 16:46:50 首次发布
eSPI作为SPI的升级版，不仅提升了通讯速度，还通过虚拟中断减少了中断信号引脚，优化了EC（Embedded Controller）与PCH的连接。eSPI主要设计用于连接EC，并在ACPI中占有重要位置，实现与PCH的高效通讯。通过对开源EC代码的分析，可以深入了解eSPI如何改善传统LPC接口的局限。
该文章已生成可运行项目，

e

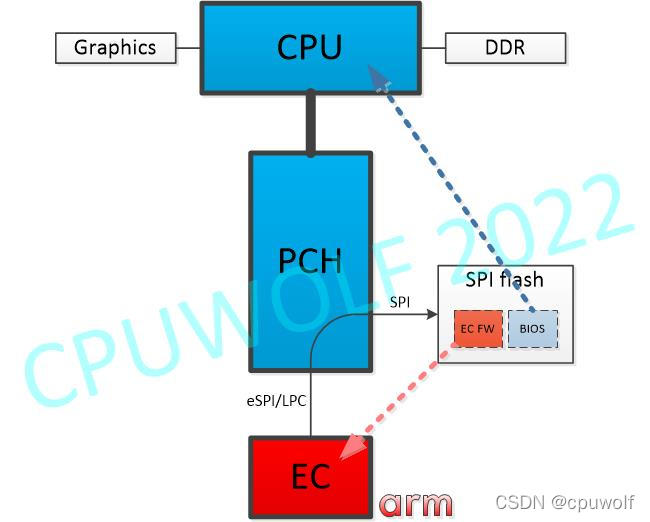

PCH EC

eSPI就是SPI升级版？

根据这名字就感觉eSPI就是SPI的升级版，这样说没错。
但是如果你思想上认为只是提高了点速度之类，那你就小看了。

从双向通讯信号上讲，LPC/SPI/eSPI，大同小异、
参考书公开的Intel pdf文档Enhanced Serial Peripherial Interface Base Sepcification

当我们谈eSPI，其实主要是为了把LPC接口比下去的

eSPI vs. LPC side band信号数量减少

EC/Super I/O芯片和PCH的连接如果用LPC，那么side band信号会多不少，尤其是各种中断信号。因为引入了虚拟中断通讯。#SMI，#SCI，#RCIN这些以前是中断pin脚的，都可以省下来了

eSPI虚拟中断

既然是虚拟中断，就是没有多出来引脚的。无非就是用通讯协议+数据包串行通讯来模拟。yes你猜对了

ChomeBook也是笔记本，里面的EC代码是开源的

https://chromium.googlesource.com/chromiumos/platform/ec/+/refs/heads/main/common/espi.c

这里面你会明显看到虚拟中断的定义,VW（Virtual Wire）

eSPI用于连接EC

最直截了当的告诉你eSPI就是为了EC而设计的。

https://chromium.googlesource.com/chromiumos/platform/ec/+/refs/heads/main/chip/

host/
ish/
it83xx/
max32660/
mchp/
mec1322/
mt_scp/
npcx/
stm32/

这里列举了EC的芯片供应商。懂了吧，这就是读代码知硬件。

EC和MCU的不同就是ACPI

ACPI手册是给了EC一席之地的。也就是说当今ＰＣ不可缺少的一部分。
PCH给EC发ACPI命令的处理

https://chromium.googlesource.com/chromiumos/platform/ec/+/refs/heads/main/common/acpi.c

EC和PCH通讯

由于有串行通讯数据流，所以需要一个框架来管理eSPI数据流
https://chromium.googlesource.com/chromiumos/platform/ec/+/refs/heads/main/common/host_command.c

延展材料

国内BIOS大佬老狼，在Intel干过的写的文章
https://zhuanlan.zhihu.com/p/349467926
Microchip这篇也不错
https://www.microchip.com/en-us/solutions/data-centers-and-computing/computing-solutions/technologies/espi
