T527 MIPI 屏调试

1、环境介绍

硬件:t527板卡

软件:原厂t527-tina5.0-aiot-v1.4 sdk(buildroot,Linux 5.15)

2、前言

本文主要记录 T527 下 MIPI 屏的调试,只专注于链路调试,不介绍具体屏幕的调试(初始化序列,时序等)。

3、T527 MIPI-DSI 资源

T527 内置双 MIPI DSI 控制器,单路 4-lane 支持 1080p@60Hz,双路 4+4 lane 可上 4K,适用于高分双屏产品,支持命令/视频模式与完整 LP/HS 功能。

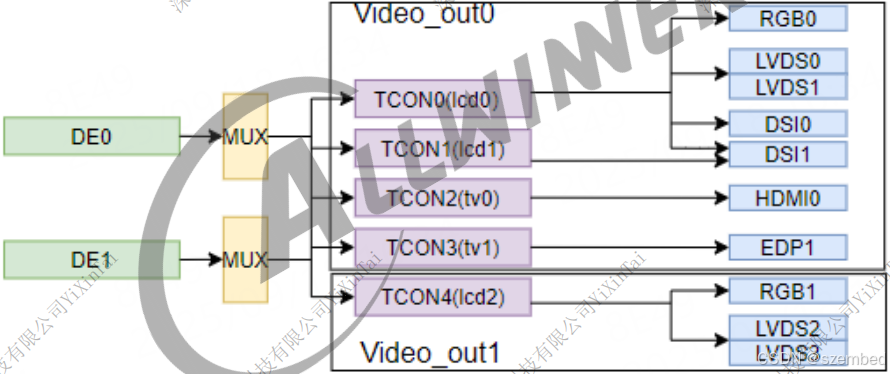

4、T527 显示通路路由

5、原理图查看

T527板卡板载两路 MIPI-DSI 接口:

原理图小节如下:

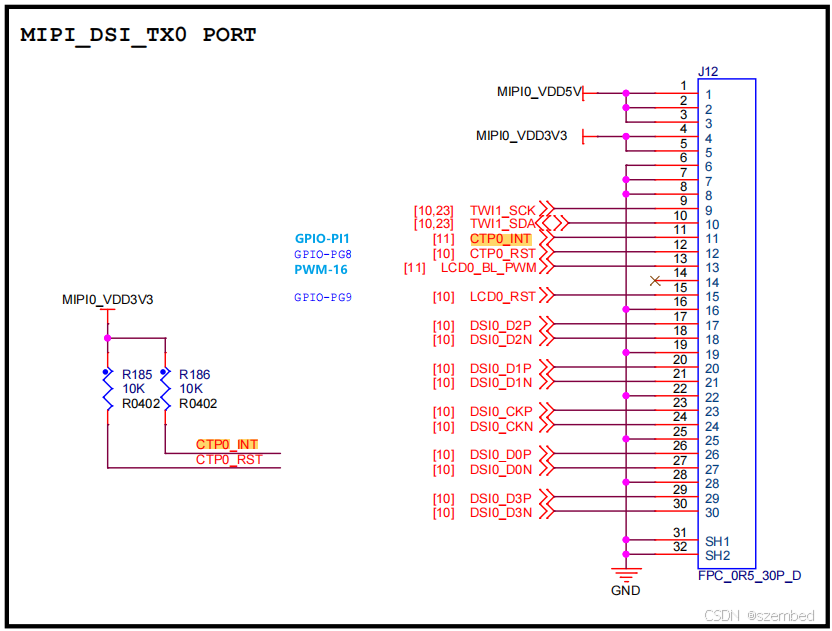

MIPI-DSI0:

  • 触摸:TWI1
  • CTP0_INT:PI1
  • CTP0_RST:PG8
  • PWM:PWM0_16
  • LCD_RST:PG9

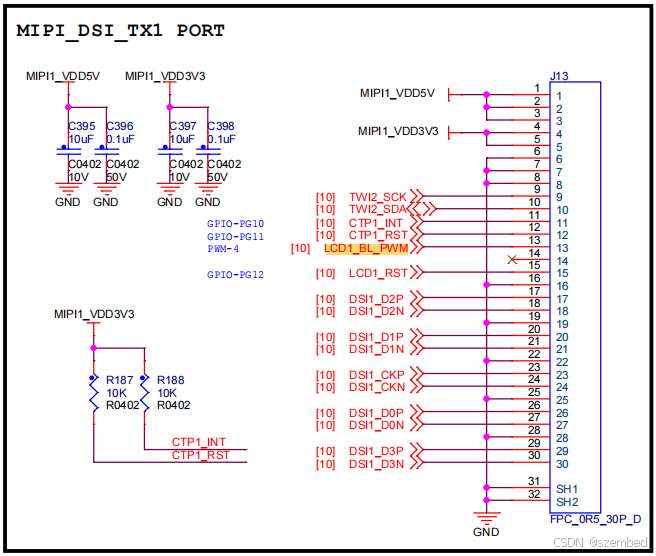

MIPI-DSI1:

  • 触摸:TWI2
  • CTP0_INT:PG10
  • CTP0_RST:PG11
  • PWM:PWM0_4
  • LCD_RST:PG12

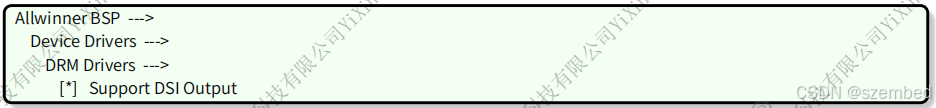

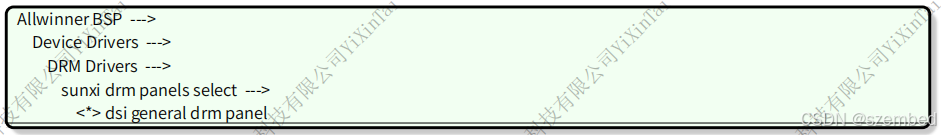

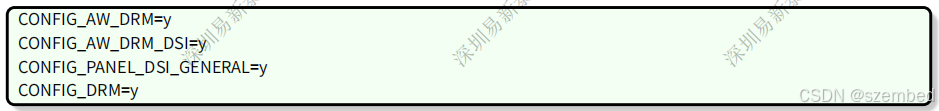

6、内核配置

7、T527 DRM 显示通路

8、设备树配置

以下将直接展示 MIPI 屏配置的相关设备树节点,不再详细介绍 MIPI 屏本身如何适配。如果只配置一路就是单显,配置两路就是双屏异显。T527 有两个 DE,至多支持双显。

# mipi dsi0
&de -> &vo0 -> &dlcd0(tcon) -> &dsi0 -> &dsi0combophy -> &dsi0_panel
# mipi dsi1
&de -> &vo0 -> &dlcd0(tcon) -> &dsi1 -> &dsi1combophy -> &dsi1_panel

配置两个 MIPI 接口时,需要把其它显示链路关闭,比如 HDMI、LVDS、EDP。

8.1、MIPI-DSI0

# &de -> &vo0 -> &dlcd0(tcon) -> &dsi0 -> &dsi0combophy -> &dsi0_panel
/ {
    dsi0_backlight: backlight0 {
		compatible = "pwm-backlight";
		status = "okay";
		brightness-levels = <
			  0   1   2   3   4   5   6   7
			  8   9  10  11  12  13  14  15
			 16  17  18  19  20  21  22  23
			 24  25  26  27  28  29  30  31
			 32  33  34  35  36  37  38  39
			 40  41  42  43  44  45  46  47
			 48  49  50  51  52  53  54  55
			 56  57  58  59  60  61  62  63
			 64  65  66  67  68  69  70  71
			 72  73  74  75  76  77  78  79
			 80  81  82  83  84  85  86  87
			 88  89  90  91  92  93  94  95
			 96  97  98  99 100 101 102 103
			104 105 106 107 108 109 110 111
			112 113 114 115 116 117 118 119
			120 121 122 123 124 125 126 127
			128 129 130 131 132 133 134 135
			136 137 138 139 140 141 142 143
			144 145 146 147 148 149 150 151
			152 153 154 155 156 157 158 159
			160 161 162 163 164 165 166 167
			168 169 170 171 172 173 174 175
			176 177 178 179 180 181 182 183
			184 185 186 187 188 189 190 191
			192 193 194 195 196 197 198 199
			200 201 202 203 204 205 206 207
			208 209 210 211 212 213 214 215
			216 217 218 219 220 221 222 223
			224 225 226 227 228 229 230 231
			232 233 234 235 236 237 238 239
			240 241 242 243 244 245 246 247
			248 249 250 251 252 253 254 255>;
		default-brightness-level = <200>;
		pwms = <&pwm0 13 5000000 0>;
	};

    dsi0_panel_0: dsi0_panel_0@0 {
		compatible = "allwinner,panel-dsi";
		status = "okay";
		reg = <0>;

		gpio-num = <1>;
		enable0-gpios = <&pio PC 3 GPIO_ACTIVE_HIGH>;
		enable-delay-ms = <10>;

		reset-gpios = <&pio PG 9 GPIO_ACTIVE_HIGH>;
		reset-on-sequence = <1 10>, <0 20>, <1 100>;
		reset-off-sequence = <0 100>;

		backlight = <&dsi0_backlight>;
		dsi,flags = <(MIPI_DSI_MODE_VIDEO | MIPI_DSI_MODE_VIDEO_BURST)>;
		dsi,lanes = <4>;
		dsi,format = <0>;

		panel-init-sequence = [
			15 00 02 80 AC
			15 00 02 81 B8
			15 00 02 82 09
			15 00 02 83 78
			15 00 02 84 7F
			15 00 02 85 BB
			15 00 02 86 70
			05 C8 01 11
			05 C8 01 29
		];

		panel-exit-sequence = [
			05 78 01 28
			05 00 01 10
		];

		display-timings {
			native-mode = <&dsi0_timing0>;
			dsi0_timing0: dsi0_timing0 {
				clock-frequency = <51668640>;
				hback-porch = <160>;
				hactive = <1024>;
				hfront-porch = <160>;
				hsync-len = <10>;
				vback-porch = <23>;
				vactive = <600>;
				vfront-porch = <12>;
				vsync-len = <1>;
			};
		};

		port {
			dsi0_panel0_in: endpoint@0 {
				#address-cells = <2>;
				#size-cells = <1>;
				reg = <0>;
				remote-endpoint = <&dsi0_panel_output_0>;
			};
		};
	};
};

&de {
    chn_cfg_mode = <3>;
    status = "okay";
};

&vo0 {
    status = "okay";
};

&dlcd0 {
    status = "okay";
};

&dsi0combophy {
	status = "okay";
};

&dsi0 {
	status = "okay";
	pinctrl-0 = <&dsi0_4lane_pins_a>;
	pinctrl-1 = <&dsi0_4lane_pins_b>;
	pinctrl-names = "active","sleep";

	ports {
		dsi0_out: port@1 {
			dsi0_out_panel: endpoint@0 {
				#address-cells = <2>;
				#size-cells = <1>;
				reg = <0>;
				remote-endpoint = <&dsi0_panel_input>;
			};
		};
	};

	dsi0_panel: dsi0_panel@0 {
		compatible = "allwinner,virtual-panel";
		status = "okay";
		reg = <0>;
		ports {
			dsi0_panel_in: port@0 {
				reg = <0>;
				dsi0_panel_input: endpoint@0 {
					reg = <0>;
					remote-endpoint = <&dsi0_out_panel>;
				};
			};
			dsi0_panel_out: port@1 {
				reg = <1>;
				dsi0_panel_output_0: endpoint@0 {
					reg = <0>;
					remote-endpoint = <&dsi0_panel0_in>;
				};
			};
		};
	};
};

&pio {
    twi1_pins_default: twi1@0 {
		/* pins = "PB4", "PB5"; */
		pins = "PE11", "PE12";
		/* pins = "PH2", "PH3"; */
		function = "twi1";
		drive-strength = <10>;
		bias-pull-up;
	};

	twi1_pins_sleep: twi1@1 {
		/* pins = "PB4", "PB5"; */
		pins = "PE11", "PE12";
		/* pins = "PH2", "PH3"; */
		function = "gpio_in";
	};

    pwm0_13_pin_active: pwm0_13@0 {
		/* pins = "PI12"; */
		/* pins = "PD13"; */
		pins = "PI12";
		function = "pwm0_13";
	};

	pwm0_13_pin_sleep: pwm0_13@1 {
		/* pins = "PI12"; */
		/* pins = "PD13"; */
		pins = "PI12";
		function = "gpio_in";
		bias-pull-down;
	};
};

&pwm0_13 {
	pinctrl-names = "active", "sleep";
	pinctrl-0 = <&pwm0_13_pin_active>;
	pinctrl-1 = <&pwm0_13_pin_sleep>;
	status = "okay";
};

&twi1 {
	clock-frequency = <100000>;
	pinctrl-0 = <&twi1_pins_default>;
	pinctrl-1 = <&twi1_pins_sleep>;
	pinctrl-names = "default", "sleep";
	/* For stability and backwards compatibility, we recommend setting ‘twi_drv_used’ to 1 */
	twi_drv_used = <1>;
	twi-supply = <&reg_dcdc4>;
	status = "okay";

	/* LCD0 Touch */
	ctp: ctp@5d {
		compatible = "allwinner,goodix";
		device_type = "ctp";
		reg = <0x5d>;
		status = "okay";
		ctp_name = "gt9xxnew_ts";
		ctp_twi_id = <0x1>;
		ctp_twi_addr = <0x5d>;
		ctp_screen_max_x = <1024>;
		ctp_screen_max_y = <600>;
		ctp_revert_x_flag = <0x1>;
		ctp_revert_y_flag = <0x1>;
		ctp_exchange_x_y_flag = <0x0>;
		ctp_int_port = <&pio PI 1 GPIO_ACTIVE_HIGH>;
		ctp_wakeup = <&pio PG 8 GPIO_ACTIVE_HIGH>;
	};
};

8.2、MIPI-DSI1

# &de -> &vo0 -> &dlcd0(tcon) -> &dsi1 -> &dsi1combophy -> &dsi1_panel
/ {
    dsi1_backlight: backlight1 {
		compatible = "pwm-backlight";
		status = "okay";
		brightness-levels = <
			  0   1   2   3   4   5   6   7
			  8   9  10  11  12  13  14  15
			 16  17  18  19  20  21  22  23
			 24  25  26  27  28  29  30  31
			 32  33  34  35  36  37  38  39
			 40  41  42  43  44  45  46  47
			 48  49  50  51  52  53  54  55
			 56  57  58  59  60  61  62  63
			 64  65  66  67  68  69  70  71
			 72  73  74  75  76  77  78  79
			 80  81  82  83  84  85  86  87
			 88  89  90  91  92  93  94  95
			 96  97  98  99 100 101 102 103
			104 105 106 107 108 109 110 111
			112 113 114 115 116 117 118 119
			120 121 122 123 124 125 126 127
			128 129 130 131 132 133 134 135
			136 137 138 139 140 141 142 143
			144 145 146 147 148 149 150 151
			152 153 154 155 156 157 158 159
			160 161 162 163 164 165 166 167
			168 169 170 171 172 173 174 175
			176 177 178 179 180 181 182 183
			184 185 186 187 188 189 190 191
			192 193 194 195 196 197 198 199
			200 201 202 203 204 205 206 207
			208 209 210 211 212 213 214 215
			216 217 218 219 220 221 222 223
			224 225 226 227 228 229 230 231
			232 233 234 235 236 237 238 239
			240 241 242 243 244 245 246 247
			248 249 250 251 252 253 254 255>;
		default-brightness-level = <200>;
		pwms = <&pwm0 4 5000000 0>;
	};

	dsi1_panel_0: dsi1_panel_0@0 {
		compatible = "allwinner,panel-dsi";
		status = "okay";
		reg = <0>;

		gpio-num = <1>;
		enable0-gpios = <&pio PC 4 GPIO_ACTIVE_HIGH>;
		enable-delay-ms = <10>;

		reset-gpios = <&pio PG 12 GPIO_ACTIVE_HIGH>;
		reset-on-sequence = <1 10>, <0 20>, <1 100>;
		reset-off-sequence = <0 100>;

		backlight = <&dsi1_backlight>;
		dsi,flags = <(MIPI_DSI_MODE_VIDEO | MIPI_DSI_MODE_VIDEO_BURST)>;
		dsi,lanes = <4>;
		dsi,format = <0>;

		panel-init-sequence = [
			15 00 02 80 AC
			15 00 02 81 B8
			15 00 02 82 09
			15 00 02 83 78
			15 00 02 84 7F
			15 00 02 85 BB
			15 00 02 86 70
			05 C8 01 11
			05 C8 01 29
		];

		panel-exit-sequence = [
			05 78 01 28
			05 00 01 10
		];

		display-timings {
			native-mode = <&dsi1_timing0>;
			dsi1_timing0: dsi1_timing0 {
				clock-frequency = <51668640>;
				hback-porch = <160>;
				hactive = <1024>;
				hfront-porch = <160>;
				hsync-len = <10>;
				vback-porch = <23>;
				vactive = <600>;
				vfront-porch = <12>;
				vsync-len = <1>;
			};
		};

		port {
			dsi1_panel0_in: endpoint@0 {
				#address-cells = <2>;
				#size-cells = <1>;
				reg = <0>;
				remote-endpoint = <&dsi1_panel_output_0>;
			};
		};
	};
};

&de {
    chn_cfg_mode = <3>;
    status = "okay";
};

&vo0 {
    status = "okay";
};

&dlcd1 {
	status = "okay";
};

&dsi1combophy {
	status = "okay";
};

&dsi1 {
	status = "okay";
	pinctrl-0 = <&dsi1_4lane_pins_a>;
	pinctrl-1 = <&dsi1_4lane_pins_b>;
	pinctrl-names = "active","sleep";

	ports {
		dsi1_out: port@1 {
			dsi1_out_panel: endpoint@0 {
				#address-cells = <2>;
				#size-cells = <1>;
				reg = <0>;
				remote-endpoint = <&dsi1_panel_input>;
			};
		};
	};

	dsi1_panel: dsi1_panel@0 {
		compatible = "allwinner,virtual-panel";
		status = "okay";
		reg = <0>;
		ports {
			dsi1_panel_in: port@0 {
				reg = <0>;
				dsi1_panel_input: endpoint@0 {
					reg = <0>;
					remote-endpoint = <&dsi1_out_panel>;
				};
			};
			dsi1_panel_out: port@1 {
				reg = <1>;
				dsi1_panel_output_0: endpoint@0 {
					reg = <0>;
					remote-endpoint = <&dsi1_panel0_in>;
				};
			};
		};
	};
};

&pio {
    twi2_pins_default: twi2@0 {
		pins = "PE1", "PE2";
		/* pins = "PI15", "PI16"; */
		/* pins = "PK4", "PK5"; */
		/* pins = "PK19", "PK20"; */
		function = "twi2";
		drive-strength = <20>;
		bias-pull-up;
	};

	twi2_pins_sleep: twi2@1 {
		pins = "PE1", "PE2";
		/* pins = "PI15", "PI16"; */
		/* pins = "PK4", "PK5"; */
		/* pins = "PK19", "PK20"; */
		function = "gpio_in";
	};

    pwm0_4_pin_active: pwm0_4@0 {
		pins = "PB13";
		/* pins = "PD4"; */
		/* pins = "PI3"; */
		function = "pwm0_4";
	};

	pwm0_4_pin_sleep: pwm0_4@1 {
		pins = "PB13";
		/* pins = "PD4"; */
		/* pins = "PI3"; */
		function = "gpio_in";
		bias-pull-down;
	};
};

&pwm0_4 {
	pinctrl-names = "active", "sleep";
	pinctrl-0 = <&pwm0_4_pin_active>;
	pinctrl-1 = <&pwm0_4_pin_sleep>;
	status = "okay";
};

&twi2 {
	clock-frequency = <100000>;
	pinctrl-0 = <&twi2_pins_default>;
	pinctrl-1 = <&twi2_pins_sleep>;
	pinctrl-names = "default", "sleep";
	/* For stability and backwards compatibility, we recommend setting ‘twi_drv_used’ to 1 */
	twi_drv_used = <1>;
	twi-supply = <&reg_dcdc4>;
	status = "okay";

	/* LCD1 Touch */
	ctp: ctp@5d {
		compatible = "allwinner,goodix";
		device_type = "ctp";
		reg = <0x5d>;
		status = "okay";
		ctp_name = "gt9xxnew_ts";
		ctp_twi_id = <0x2>;
		ctp_twi_addr = <0x5d>;
		ctp_screen_max_x = <1024>;
		ctp_screen_max_y = <600>;
		ctp_revert_x_flag = <0x1>;
		ctp_revert_y_flag = <0x1>;
		ctp_exchange_x_y_flag = <0x0>;
		ctp_int_port = <&pio PG 10 GPIO_ACTIVE_HIGH>;
		ctp_wakeup = <&pio PG 11 GPIO_ACTIVE_HIGH>;
	};
};

9、验证调试

正常情况下进入系统后,会显示 weston 桌面。

确认驱动加载情况:

root@lubancat:~ # ls /sys/class/drm/
card0  card0-DSI-1  card0-DSI-2  card0-Writeback-1  version

查看显示接口:

root@lubancat:~ # modetest -M sunxi-drm -c | grep "DSI" && modetest -M sunxi-drm | grep -A 2 "CRTCs"
147     146     connected       DSI-1           0x0             1       146
149     148     connected       DSI-2           0x0             1       148

查看触摸设备:

root@lubancat:~ # cat /proc/bus/input/devices

...

I: Bus=0018 Vendor=dead Product=beef Version=28bb
N: Name="gt9xxnew_ts"
P: Phys=
S: Sysfs=/devices/virtual/input/input4
U: Uniq=
H: Handlers=kbd event4
B: PROP=2
B: EV=b
B: KEY=400 0 7f800000000 0 0 0
B: ABS=265000000000000

查看背光是否正常注册:

root@lubancat:~ # ls /sys/class/backlight/
backlight0  backlight1  edp_backlight

root@lubancat:~ # cat /sys/kernel/debug/pwm
platform/2000c00.pwm0, 16 PWM devices
 pwm-0   ((null)              ): period: 0 ns duty: 0 ns polarity: normal
 pwm-1   (edp_backlight       ): requested period: 1000000 ns duty: 0 ns polarity: normal
 pwm-2   (pwm-fan             ): requested enabled period: 50000 ns duty: 49999 ns polarity: normal
 pwm-3   ((null)              ): period: 0 ns duty: 0 ns polarity: normal
 pwm-4   (backlight1          ): requested enabled period: 5000000 ns duty: 3921568 ns polarity: normal
 pwm-5   ((null)              ): period: 0 ns duty: 0 ns polarity: normal
 pwm-6   ((null)              ): period: 0 ns duty: 0 ns polarity: normal
 pwm-7   ((null)              ): period: 0 ns duty: 0 ns polarity: normal
 pwm-8   ((null)              ): period: 0 ns duty: 0 ns polarity: normal
 pwm-9   ((null)              ): period: 0 ns duty: 0 ns polarity: normal
 pwm-10  ((null)              ): period: 0 ns duty: 0 ns polarity: normal
 pwm-11  ((null)              ): period: 0 ns duty: 0 ns polarity: normal
 pwm-12  ((null)              ): period: 0 ns duty: 0 ns polarity: normal
 pwm-13  (backlight0          ): requested enabled period: 5000000 ns duty: 3921568 ns polarity: normal
 pwm-14  ((null)              ): period: 0 ns duty: 0 ns polarity: normal
 pwm-15  ((null)              ): period: 0 ns duty: 0 ns polarity: normal

0、参考文章

《AW_DRM屏幕适配_调试指南.pdf》

11、总结

本文主要记录了 T527 下 MIPI 屏的调试。
T527 USB 调试

<think> 嗯,用户这次明确需要MIPI调试的具体方法和技巧,结合之前提供的三个引用资料来看,核心需求应该是解决实际开发中遇到的MIPI幕初始化、信号完整性等问题。用户可能是嵌入式工程师或者显示驱动开发者,正在调试MIPI接口的幕。 从引用内容可以提取几个关键方向:首先是幕初始化序列的获取(引用1提到这是厂商严格控制的),其次是信号完整性测试方法(引用2的案例研究提到测试调整),最后是LP模式下的配置技巧(引用3的寄存器操作)。用户没有提供具体调试阶段,所以需要覆盖全流程的调试要点。 注意到用户上次查询过MIPI调试信息,这次追加提问更聚焦"方法和技巧",说明需要实操性内容而非理论。因此回复要避免过多协议解释,直接给出工具使用、常见问题排查路径和厂商协作建议。 特别要注意引用1强调的"技术支持不可或缺"——这点必须作为独立章节提醒用户,因为很多开发者会低估原始参数获取难度。案例研究里的分辨率参数(1080x2400)也暗示用户可能在调试高分辨率,信号完整性部分需要加强相关内容。 技术细节上需要分层展开:硬件层(示波器测量)、驱动层(初始化代码)、协议层(LP/HS模式切换)。引用3提到的ssd2828配置案例特别有价值,应该转化为通用配置原则,比如"LP模式下发送指令的寄存器设置要点"。 最后考虑用户可能需要延伸资料,预设两个典型问题:时序参数调整和错误码解析——这两项在调试中最常卡住工程师。安全提示也必不可少,ESD防护和幕烧录风险都是血泪教训。 </think> 好的!以下是MIPI(特别是MIPI DSI/D-PHY)调试的核心方法、技巧和注意事项,结合了工程实践的关键点: ### 一、核心调试方法与技巧 1. **获取关键初始化序列 (`Init Code`):** * **首要步骤:** 这是幕正常工作的基石。**必须**向幕厂商索取完整的初始化代码(通常是C语言数组或二进制序列)。 * **格式转换:** 厂商提供的代码可能需要根据主控平台(如RK3568)的驱动框架要求进行适配(如转换为设备树中的`dsi-init-sequence`或特定的初始化函数)。 * **分段调试:** 如果序列过长或复杂,尝试分段发送初始化命令并验证幕反应,定位问题命令段。使用 `mipi_dsi_dcs_write()` 或类似驱动API发送单个命令测试。 2. **精确配置时钟与时序参数:** * **参数来源:** 严格依据幕规格书(`Datasheet`)设置: * `Display Timings:` `Hactive`, `Hfront-porch`, `Hsync-width`, `Hback-porch`, `Vactive`, `Vfront-porch`, `Vsync-width`, `Vback-porch`, `Pixel Clock`。 * `DSI Parameters:` 通道数(`Lanes`), 数据传输模式(`Burst/Non-Burst`), 像素格式(`RGB565/RGB666/RGB888`), 比特率(`Bit Rate`)。 * **设备树配置示例 (概念):** ```c &dsi0 { status = "okay"; ports { port@0 { dsi_out: endpoint { remote-endpoint = &panel_in; data-lanes = <1 2 3 4>; // 使用4条Lane }; }; }; panel: panel@0 { compatible = "vendor,panel-model"; reg = <0>; backlight = <&backlight>; ... display-timings { native-mode = <&timing0>; timing0: timing0 { clock-frequency = <148500000>; // Pixel Clock hactive = <1080>; vactive = <2400>; hfront-porch = <100>; hback-porch = <100>; hsync-len = <50>; vfront-porch = <10>; vback-porch = <10>; vsync-len = <10>; ... }; }; }; }; ``` * **计算验证:** 确保 `Pixel Clock * BPP / Lanes` 小于等于 D-PHY 最大比特率,并考虑开销(如HS/LP切换)。公式:$Bitrate_{required} = \frac{PixelClock \times BitsPerPixel}{Number\ of\ Data\ Lanes}$。 3. **信号完整性(SI)测试与优化 (至关重要):** * **工具:** 使用**高速示波器**(带宽 ≥ D-PHY比特率的5倍)配合MIPI差分探头测量CLK+/-、DATA+/- Lane。 * **关键指标:** * **眼图:** 观察信号质量。眼图张开度大、抖动小、噪声低为佳。目标是符合 MIPI D-PHY 规范的眼图模板要求。 * **幅度:** Swing Level (差分电压,通常在200mVppd - 1200mVppd范围,参考规范)。 * **抖动(Jitter):** Tj (Total Jitter), Dj (Deterministic Jitter), Rj (Random Jitter)。 * **上升/下降时间:** 是否符合规范要求(通常在HS模式下为几十到几百ps量级)。 * **调试手段:** * **调整端接(ODT):** 在接收端(幕端)或发送端(主控端)启用/禁用片上端接电阻或其阻值。引用[2]中的案例成功通常依赖于此[^2]。 * **调整驱动强度:** 增大或减小主控端TX的驱动电流。太弱导致幅度不足,太强可能导致过冲/振铃。 * **PCB走线优化:** 确保差分对严格等长(通常要求长度差 < 5mil)、阻抗匹配(通常85Ω - 100Ω差分阻抗)、减少过孔和stub、远离干扰源。这是最佳和最彻底的解决方案。 * **蔽与接地:** 良好的蔽和低阻抗地平面是基础。 4. **高低速(LP/HS)模式切换调试:** * **LP模式指令发送:** 如引用[3]所述,在LP模式下发送MIPI DCS Command通常需要配置桥接芯片或主控DSI Host的特殊寄存器,明确指定发送模式。例如设置寄存器 `0xB7 = 0x0340` 表示使用LP模式、Short Packet、DCS Write操作[^3]。 * **状态检查:** 确保在发送指令前,总线处于LP空闲状态(`LP11`)。读取幕状态寄存器或TE信号时,也需确认使用LP模式。 * **时序要求:** 严格遵守LP->HS和HS->LP转换的时序要求(T_LPX, T_HS-SETTLE, T_HS-ZERO等),这些通常在驱动初始化代码中配置。 5. **电源与复位序列:** * **精确时序:** 严格按照幕规格书要求的顺序和时间延迟开关电源(`VCC`, `IOVCC`, `AVDD`, `VSP`, `VSN`等)和控制复位(`RESET`)、背光使能(`BL_EN`)引脚。毫秒级的时序错误都可能导致初始化失败。 * **电压稳定性:** 用万用表和示波器检查各路电源电压是否准确、上电无毛刺、掉电无残留。 6. **利用调试工具与日志:** * **内核日志(`dmesg` / `kernel log`):** 查看DSI控制器驱动初始化、EDID读取失败、时序设置错误、命令发送/接收超时等关键错误信息。 * **驱动调试接口:** 部分平台提供 `/sys/kernel/debug/dri/*/dsi*` 等调试节点,可以查看状态、寄存器值或发送测试命令。 * **逻辑分析仪:** 配合MIPI DSI/D-PHY解码套件,可以抓取和分析总线上实际的命令包和数据包,验证驱动发送的内容是否符合预期。 ### 二、关键注意事项 1. **依赖厂商支持:** 如引用[1]强调,**幕初始化序列、关键寄存器配置、特定的信号调优参数** 通常属于厂商核心Know-How,公开资料极少。**积极联系幕厂商和主控原厂(如Rockchip)获取技术支持是最高效的方式**[^1]。 2. **静电防护(ESD):** MIPI接口芯片对静电敏感,操作时必须佩戴防静电手环,工作台铺设防静电垫。 3. **避免热插拔:** MIPI接口**严禁**在带电状态下插拔连接器!极易损坏接口芯片。 4. **固件/寄存器版本:** 确认主控端DSI控制器固件(FW)或配置寄存器的版本,有时特定版本的FW可能包含已知的MIPI兼容性问题。 5. **桥接芯片配置:** 如果使用了TC358775/778, SN65DSI86, LT6911, SSD2828 等桥接芯片(如将MIPI DSI转LVDS/eDP/HDMI),需要**同时**正确配置主控端的DSI输出**和**桥接芯片本身的寄存器。 6. **区分问题层次:** 遇到无显示、花、闪等问题时,需系统性地排查: * 电源/复位是否正常? * 背光是否亮? * 主控DSI输出有无信号(示波器看CLK Lane)? * 初始化代码是否正确加载并发送? * 时序参数是否正确? * 信号质量是否有问题(眼图)? * 幕本身是否损坏? 7. **文档管理:** 详细记录每次修改的参数、测试结果(截图和保存眼图)、使用的固件版本和配置。这对于复现问题和团队协作至关重要。 **总结:** MIPI调试是硬件(PCB设计、信号完整性)、驱动软件(时序配置、初始化序列加载、模式切换)和供应商支持(获取关键参数)三者的紧密结合。示波器眼图分析、精确的时序配置、正确的初始化代码是三大支柱,而**积极寻求原厂技术支持往往是解决棘手问题的捷径**[^1][^2][^3]。
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
