T527 基于DRM框架的显示通路理清

1、前言

本文主要理清t527的基于DRM框架的显示通路。

2、T527 显示接口

T527 所支持的显示接口如下：

• 4+4-lane MIPI DSI
• RGB x 2
• Dual link LVDS x 2
• eDP1.3
• HDMI2.0

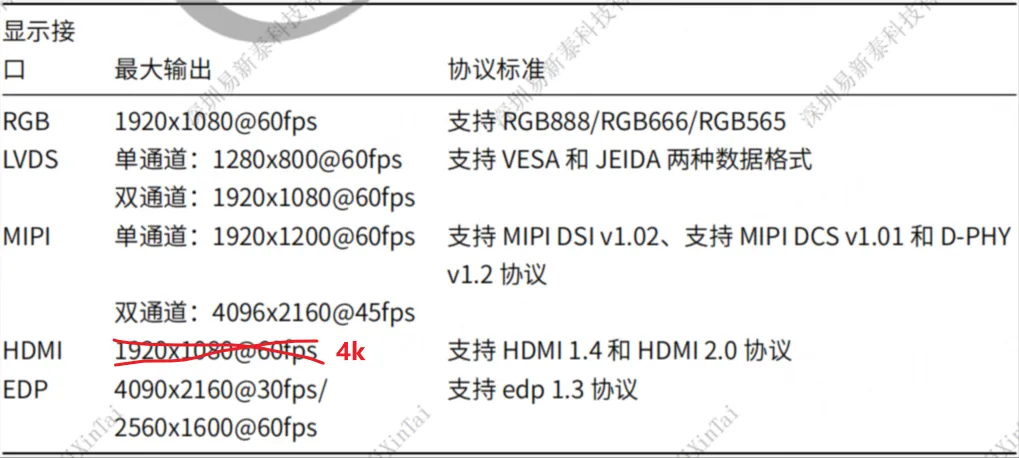

T527 各显示接口最大输出分辨率：

3、T527 显示硬件连接关系

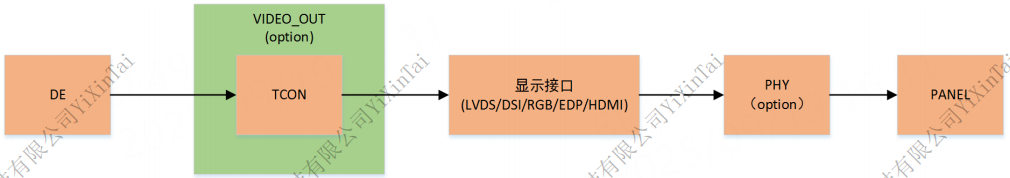

下图为硬件连接关系图：

DE：完成图层合成和渲染等工作的显示引擎，显示系统的核心。

VIDEO_OUT：显示子系统域，并非所有平台都有这个模块，用于显示系统顶层功耗管理和通路管理。

TCON：时序控制器，将 DE 合成的数据转换成对应的时序信息。

显示接口：通常指显示接口的控制器，常见的显示接口有 MIPI DSI、LVDS、eDP、HDMI 等。

PHY：物理层，根据时序信息生成对应的模拟信号，并非每个显示通路都有，部分显示接口集成在内部。

PANEL：通常指的就是我们常规意义的物理屏幕，如 DSI 屏、LVDS 屏、eDP 屏等。

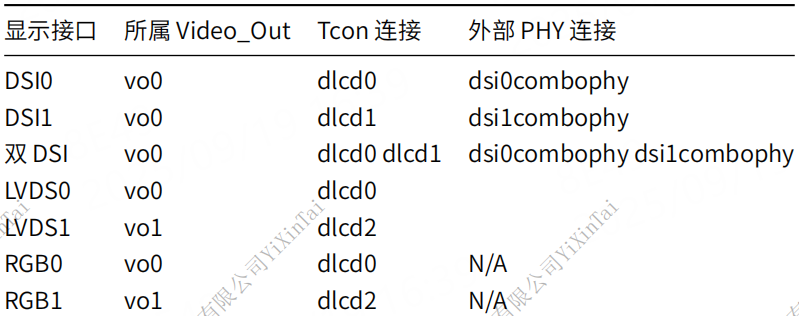

下表为t527显示硬件连接关系表：

4、T527显示通路路由

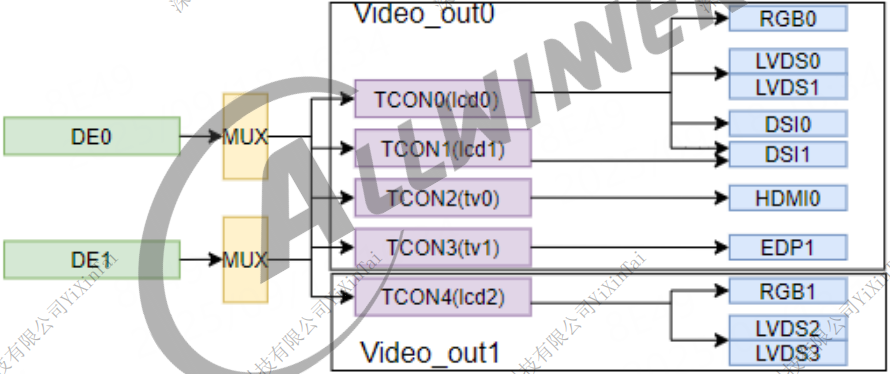

下图为t527的显示接口内部连接关系图：

4.1、DE（Display Engine）

Display Engine 显示引擎简称 DE，芯片中一般集成 1 ~ 2 个 DE，支持两个 DE 的芯片才能实现双显。DE0 和 DE1，一般会有性能差异，以 T527 为例，T527 有两个 DE，DE0 支持 4096 x 2160 的 YUV 输入，DE1 支持2560 x 1600 输入，两个 DE 均支持 4096 x 2160 输出，所以对于有 4K 视频需求的应用/方案，最好选择 DE0输出。

4.2、TCON（Timing controller）

TCON是显示子系统里负责生成屏幕驱动所需时序信号的模块。是DE和物理接口(RGB/MIPI/LVDS/HDMI/eDP)之间的桥梁。其中TCON又分TCON LCD Controller和TCON TV Controller，分别用于连接不同的显示接口。在T527中有5个TCON，分别是TCON0~TCON4。

其中TCON0~TCON3属于video_out0(vo0)，TCON4属于video_out1(vo1)。

4.2.1、TCON LCD

T527有3个TCON LCD Controllers，分别是TCON0_LCD0、TCON1_LCD1、TCON4_LCD2。

TCON0_LCD0 Controller 连接到的接口如下：

• RGB接口（DE/SYNC模式）：最高 1920x1080@60fps
• LVDS双链路：最高 1920x1080@60fps
• LVDS单链路：最高 1366x768@60fps
• MIPI DSI双链路：最高 4096x2160@45fps
• 支持 i8080、BT656、RGB888/666/565（带抖动）

TCON1_LCD1 Controller 连接到的接口如下：

• MIPI DSI单链路：最高 1920x1200@60fps

TCON4_LCD2 Controller 连接到的接口如下：

• RGB接口：最高 1280x720@60fps
• LVDS双链路：最高 1920x1080@60fps
• 支持 i8080、BT656、RGB888/666/565（带抖动）

4.2.2、TCON TV

T527有2个TCON TV Controllers，分别是TCON2_TV0、TCON3_TV1。其中TCON2_TV0用于HDMI2.0，TCON3_TV1用于eDP1.3。

4.3、Interface

全志平台支持多种接口类型，如 RGB/LVDS/MIPI‑DSI/HDMI/EDP/CVBS 等，不同的芯片根据定位，支持不同类型的接口，不同显示接口对应不同的驱动。

5、设备树链接关系

设备树相关节点：

/* 1. de */
de {
    disp0 {
    };
    disp1 {
    };
}

/* 2. tcon */
vo0 {				// video_out0
    dlcd0 {			// TCON0_LCD0
        top = <&vo0>;
    };
    dlcd1 {			// TCON1_LCD1
        top = <&vo0>;
    };
    tv0 {			// TCON2_TV0
        top = <&vo0>;
    };
    tv1 {			// TCON3_TV1
        top = <&vo0>;
    };
};
vo1 {				// video_out1
    dlcd2 {			// TCON4_LCD2
        top = <&vo1>;
    };
};

/* 3. interface */
/* rgb */
rgb0 {
};
rgb1 {
};
/* lvds */
lvds0 {
};
lvds1 {
};
/* dsi */
dsi0 {
};
dsi1 {
};
/* hdmi */
hdmi {
};
/* edp */
drm_edp {
};
edp_panel {
};

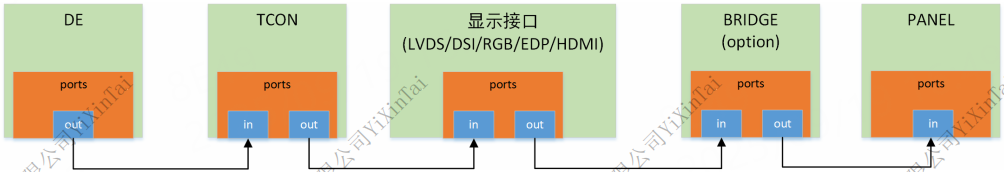

链路关系：

# 以hdmi为例
&de -> &vo0 -> &tv0(tcon) -> &hdmi

6、总结

参考文章：

《AW_Display_开发指南.pdf》

《AW_Display_配置使用指南.pdf》

《AW_DRM屏幕适配_调试指南.pdf》
