本文介绍如何将RK3568 SDK的默认显示从LVDS更改为LCD，通过修改weston配置为DPI-1，并在编译过程中遇到的问题，即需删除旧的weston包以确保修改生效，最终实现开机LCD为主显示。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

我拿到的这个SDK，默认是LVDS为主显，如需要用到LCD，必须每次输入命令进行设置才可以，但是实际使用中我需要开机就是LCD为主显示。

我们需要找到SDK的buildroot的weston包，weston是管理3568的显示，以我自己的为例子，文件在rk356x_linux_release_v1.3.1_20221120/buildroot/package/weston里面

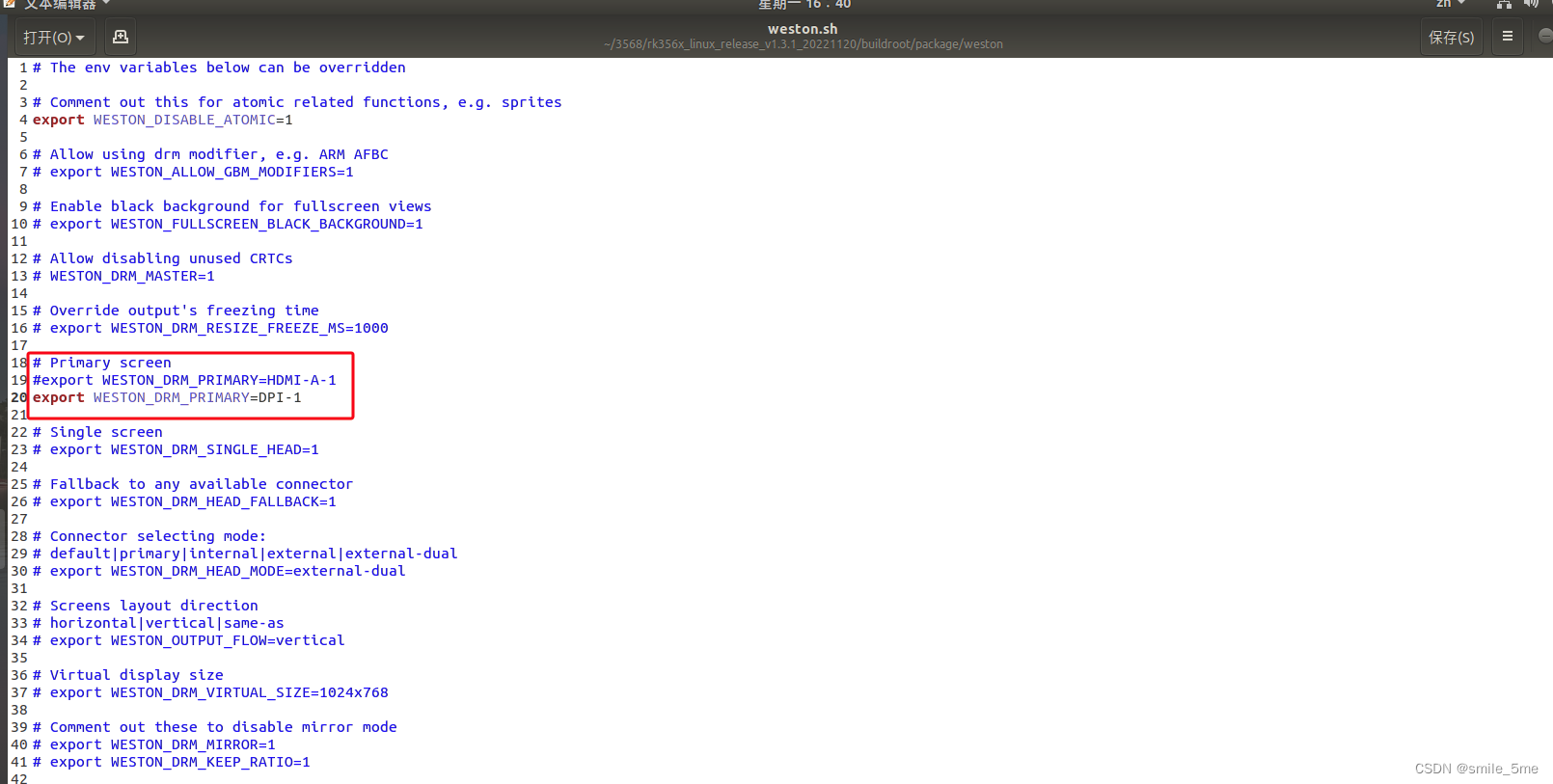

点击weston.sh，修改红色框的位置，这里修改为DPI-1，也就是LCD显示，然后保存退出

但是在编译的过程中，发现即使修改完成之后编译并且烧写到板卡上，还是没有自动设置LCD为主显示，这让我非常郁闷，好在热心同事告知我，需要删除之前编译好的weston包才行，才会重新编译

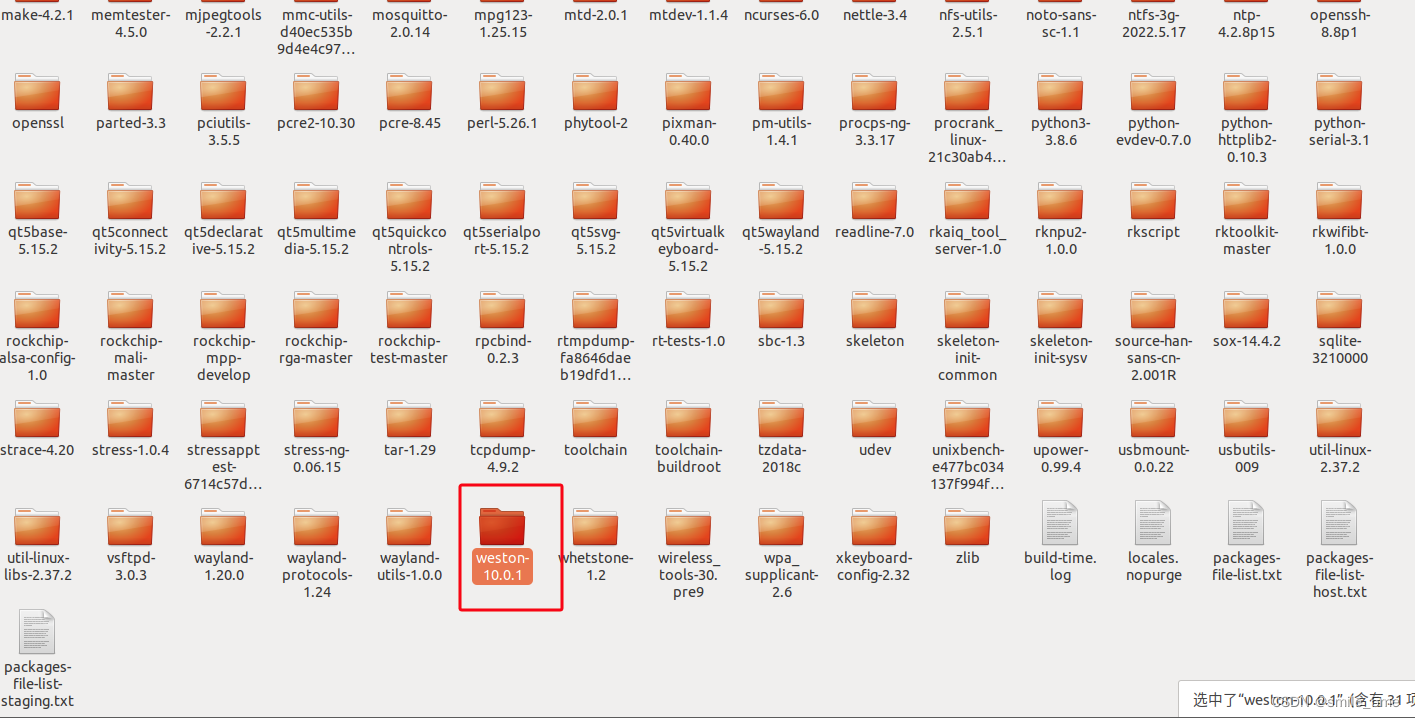

以我的为例子，文件夹在rk356x_linux_release_v1.3.1_20221120/buildroot/output/rockchip_rk3568/build，删除weston-10.0.1这个文件夹

猜想应该所有的包都是一样的，如果有做修改，都需要删除再编译，才能被修改成功，按照这个操作之后，LCD屏幕成功变为主显示
