uvm-寄存器模型

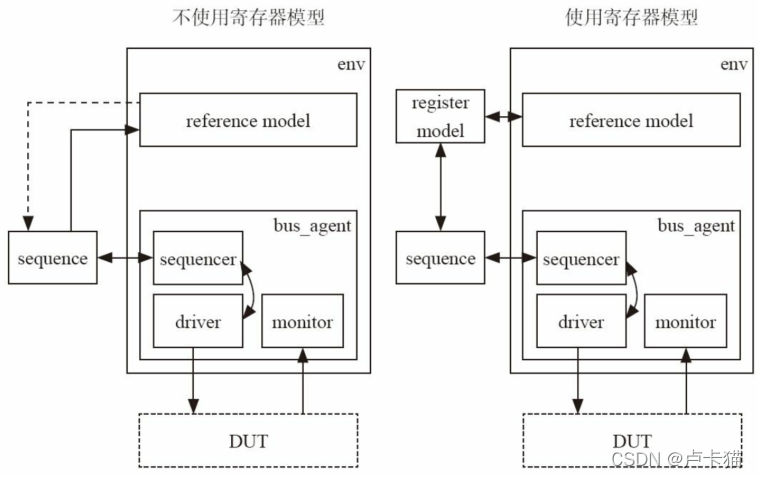

UVM寄存器模型的本质就是重新定义了验证平台与DUT的寄存器接口，使得验证人员更好地组织及配置寄存器，简化流程、减少工作量。

1.寄存器模型中的基本概念

类名	功能
uvm_reg_field	寄存器模型中的最小单位
uvm_reg	比uvm_reg_field高一级，但仍是比较小的单位，一个寄存器模型中至少包含一个uvm_reg_field
uvm_reg_block	比较大的单位 ，可以添加多个uvm_reg或者uvm_reg_block。一个寄存器模型至少包含一个uvm_reg_block
uvm_reg_map	存储寄存器加入寄存器模型时的地址，转换为可以访问的物理地址，reg_block中至少有一个uvm_reg_map

2.配置寄存器模型

uvm_reg_field是最小的单位，是具体存储寄存器数值的变量，可以直接用这个类。
uvm_reg则是一个空壳子，是一个纯虚类，不能直接使用，必须由其派生一个新类，类中至少加入一个uvm_reg_field，才可以使用。

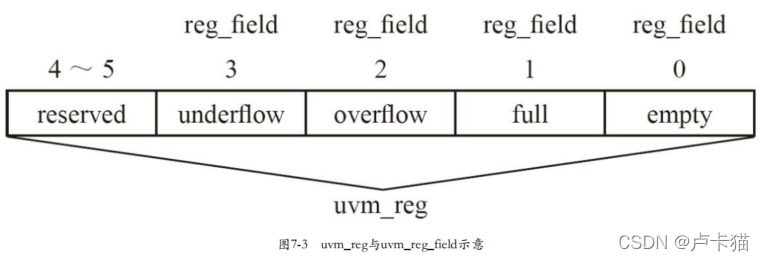

uvm_reg是一个小瓶子， 其中必须装上药丸（ uvm_reg_field） 才有意义， 这个装药丸的过程就是定义派生类的过程， 而uvm_reg_block则是一个大箱子， 它中可以放许多小瓶子（ uvm_reg） ， 也可以放其他稍微小一点的箱子（ uvm_reg_block）
1.从uvm_reg派生出一个invert类

class reg_invert extends uvm_reg
	rand uvm_reg_field reg_data;
	virtual function void build();
		reg_data = uvm_reg_field::type_id::create("reg_data");
		//parameter: parent, size, lsb_pos, access, volatile, reset value, has_reset, is_rand
		reg_data.configure(this, 1, 0, "RW", 1, 0, 1, 1, 0);
	endfunction
	`uvm_object_utils(reg_invert)
	function new(input string name = "reg_invert");
		//parameter: name, size, has_coverage
		super.new(name, 16, UVM_NO_COVERAGE);
	endfunction
endclass

• 每一个派生自uvm_reg的类都有一个build，这个build与uvm_component的build_phase并不一样，它不会自动执行。uvm_reg_field在这里实例化，之后调用data.configure函数来配置这个字段
• 在new函数中，要将invert寄存器的宽度作为参数传递给super.new函数，这个宽度是寄存器的总共位数与系统总线的宽度一致。super.new中最后一个参数是是否要加入覆盖率的支持，这里选择UVM_NO_COVERAGE，即不支持

2. 定义好此寄存器后，需要在一个由reg_block派生的类中将其实例化

class reg_model extends uvm_reg_block;
	rand reg_invert invert;
	virtual function void build();
		default_map = create_map("default_map", 0, 2, UVM_BIG_ENDIAN, 0);
		invert = reg_invert::type_id::create("invert", , get_full_name());
		invert.configure(this, null, "");
		invert.build();
		default_map.add_reg(invert, 'h9, "RW");
	endfunction
	`uvm_object_utils(reg_model)
	function new(input string name = "reg_model");
		super.new(name, UVM_NO_COVERAGE);
	endfunction
endclass

• 在build函数中实现所有寄存器的实例化
• 一个uvm_reg_block中一定要对应一个uvm_reg_map，系统中已有声明好的default_map，只需要在build函数中实例化。通过调用uvm_reg_block的create_map来实现
• 实例化invert并调用invert.configure函数,这个函数主要功能是指定寄存器进行后门访问操作时的路径。
• 最后将寄存器加入default_map中，将实例化的寄存器加入default_map中，否则无法进行前门访问操作。add_reg函数第一个参数是要加入的寄存器，第二个参数是寄存器的地址，第三个是寄存器的读取方式
  至此，一个简单的寄存器模型已完成

3.将寄存器模型集成到验证平台中

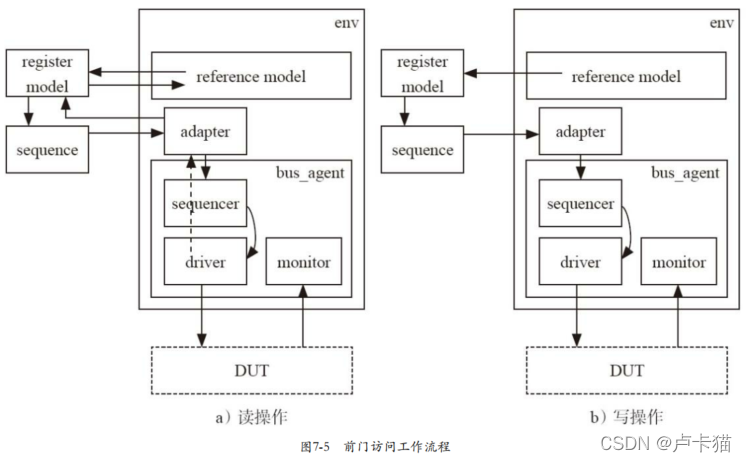

寄存器模型的前门访问方式：

无论读写，寄存器模型都会通过sequence产生一个uvm_reg_bus_op的变量，此变量的信息经过转换器(adapter)转换后交给bus_sequencer，随后交给bus_driver，由bus_driver实现最终的前门访问读写操作。
1.定义一个转换器

class my_adapter extends uvm_reg_adapter;
	string tID = get_type_name();
	`uvm_object_utils(my_adapter)
	function new(string name="my_adapter");
		super.new(name);
	endfunction
	function uvm_sequence_item reg2bus(const ref uvm_reg_bus_op rw);
		...
	endfunction : reg2bus
	function void bus2reg(uvm_sequence_item bus_item, ref uvm_reg_bus_op rw);
		...
	endfunction : bus2reg
endclass

一个转换器要定义好两个函数：

• reg2bus，其作用为将寄存器模型通过sequence发出的uvm_reg_bus_op型的变量转换成bus_sequence能够接受的形式
• bus2reg，其作用为当监测到总线上有操作时，将收集来的transaction转换成寄存器模型能够接受的形式

2.在bus_test中加入寄存器模型
将一个寄存器模型集成到base_test中，至少需要在base_test中定义两个成员变量，reg_model和reg_sqr_adapter

class base_test extends uvm_test;
	my_env env;
	my_vsqr v_sqr;
	reg_model rm;
	my_adapter reg_sqr_adapter;
endclass
function void base_test::build_phase(uvm_phase phase);
	super.build_phase(phase);
	env = my_env::type_id::create("env", this);
	v_sqr = my_vsqr::type_id::create("v_sqr", this);
	rm  = reg_model::type_id::create("rm", this);
	rm.configure(null, "");
	rm.build();
	rm.reset();
	reg_sqr_adapter = new("reg_sqr_adapter");
	env.p_rm = this.rm;
endfunction
function void base_test::connect_phase(uvm_phase phase);
	super.connect_phase(phase);
	v_sqr.p_my_sqr = env.i_agt.sqr;
	v_sqr.p_bus_sqr = env.bus_agt.sqr;
	v_sqr.p_rm = this.rm;
	rm.default_map.set_sequencer(env.bus_agt.sqr, reg_sqr_adapter);
	rm.default_map.set_auto_predict(1);
endfunction

• 所有用到的类在build_phase中实例化，在实例化reg_model还要做四件事，第一是调用configure函数；第二调用build函数，将所有寄存器实例化；第三调用lock_model函数，调用后，reg_model中不能再加入新的寄存器了；第四调用reset函数，将寄存器的值从0变为设置的复位值。
• 在connect_phase中，将转换器和bus_sequencer通过set_sequence函数告知reg_model的default_map，并将default_map设置为自动预测状态
