物联网-MQTT

■ MQTT 简介

Mosquitto官网
Mosquitto最新的源码
MQTT 入门介绍
MQTT协议3.1.1中文版
官方下载地址 //需要许可证密钥

MQTT.Fx 下载
链接： https://pan.baidu.com/s/1zkOHAyP_nURebtk7x6yXvw?pwd=rbq9
提取码： rbq9
链接：https://pan.baidu.com/s/1jwA7GUcT8h-rk_kt4CZq1A
提取码：1234

MQTT（Message Queuing Telemetry Transport）**消息队列遥测传输协议，**是一种基于发布/订阅（publish/subscribe）模式的"轻量级"通讯协议，该协议构建于TCP/IP协议上，由IBM在1999年发布。
MQTT协议是轻量、简单、开放和易于实现的，这些特点使它适用范围非常广泛。在很多情况下，包括受限的环境中，如：机器与机器（M2M）通信和物联网（IoT）

MQTT.fx的许可证密钥是一种用于授权用户使用全部功能的授权凭证。
用户在下载并安装MQTT.fx后，可以在“注册”或“许可”菜单中找到“许可证”选项。
用户需要购买或申请许可证密钥，以便能够使用MQTT.fx的高级功能和服务。
用户还可以在百度网盘上找到MQTT.fx的不同版本，其中1.7版本无需许可证。
在这里插入图片描述

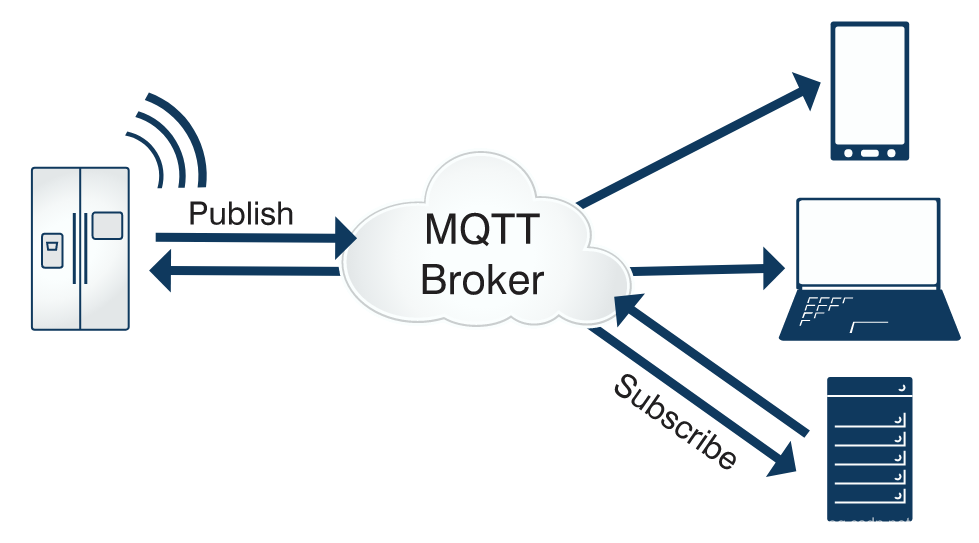

■ 1、MQTT协议实现方式

实现MQTT协议需要客户端和服务器端通讯完成，在通讯过程中，
MQTT协议中有三种身份：发布者（Publish）、代理（Broker）（服务器）、订阅者（Subscribe）。
其中，消息的发布者和订阅者都是客户端，消息代理是服务器，消息发布者可以同时是订阅者。
.
MQTT传输的消息分为：主题（Topic）和负载（payload）两部分：

（1）Topic，可以理解为消息的类型，订阅者订阅（Subscribe）后，就会收到该主题的消息内容（payload）；
（2）payload，可以理解为消息的内容，是指订阅者具体要使用的内容。

■ 2、MQTT客户端

一个使用MQTT协议的应用程序或者设备，它总是建立到服务器的网络连接。客户端可以：

（1）发布其他客户端可能会订阅的信息；
（2）订阅其它客户端发布的消息；
（3）退订或删除应用程序的消息；
（4）断开与服务器连接。

■ 3、MQTT服务器

MQTT服务器以称为"消息代理"（Broker），可以是一个应用程序或一台设备。它是位于消息发布者和订阅者之间，它可以：

（1）接受来自客户的网络连接；
（2）接受客户发布的应用信息；
（3）处理来自客户端的订阅和退订请求；
（4）向订阅的客户转发应用程序消息。

■ 4、MQTT协议中的订阅、主题、会话

一、订阅（Subscription）
订阅包含主题筛选器（Topic Filter）和最大服务质量（QoS）。订阅会与一个会话（Session）关联。一个会话可以包含多个订阅。每一个会话中的每个订阅都有一个不同的主题筛选器。

二、会话（Session）
每个客户端与服务器建立连接后就是一个会话，客户端和服务器之间有状态交互。会话存在于>一个网络之间，也可能在客户端和服务器之间跨越多个连续的网络连接。

三、主题名（Topic Name）
连接到一个应用程序消息的标签，该标签与服务器的订阅相匹配。服务器会将消息发送给订阅所匹配标签的每个客户端。

四、主题筛选器（Topic Filter）
一个对主题名通配符筛选器，在订阅表达式中使用，表示订阅所匹配到的多个主题。

五、负载（Payload）
消息订阅者所具体接收的内容。

■ 5、MQTT协议数据包结构

MQTT-协议原理

在MQTT协议中，一个MQTT数据包由：固定头（Fixed header）、可变头（Variable header）、消息体（payload）三部分构成。MQTT数据包结构如下：

（1）固定头（Fixed header）。存在于所有MQTT数据包中，表示数据包类型及数据包的分组类标识。
（2）可变头（Variable header）。存在于部分MQTT数据包中，数据包类型决定了可变头是否存在及其具体内容。
（3）消息体（Payload）。存在于部分MQTT数据包中，表示客户端收到的具体内容。

MQTT协议3.1.1中文版

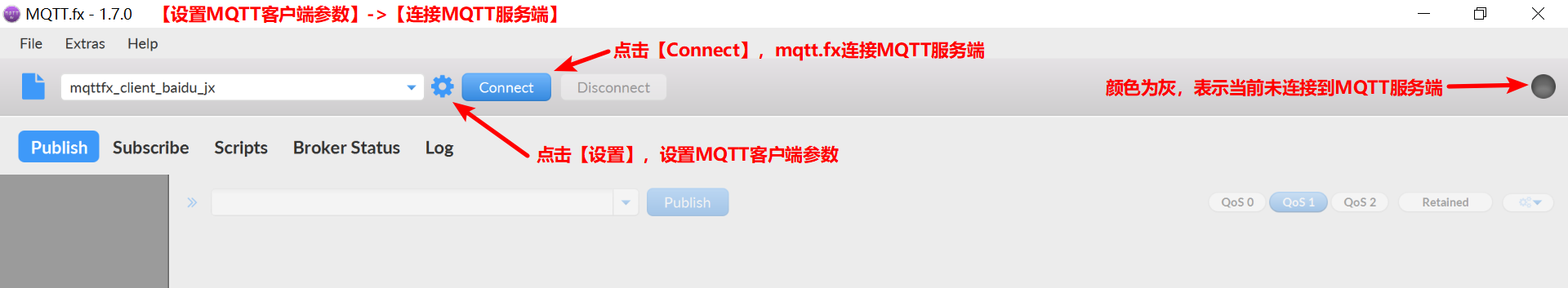

■ MQTT.fx 界面介绍

在这里插入图片描述

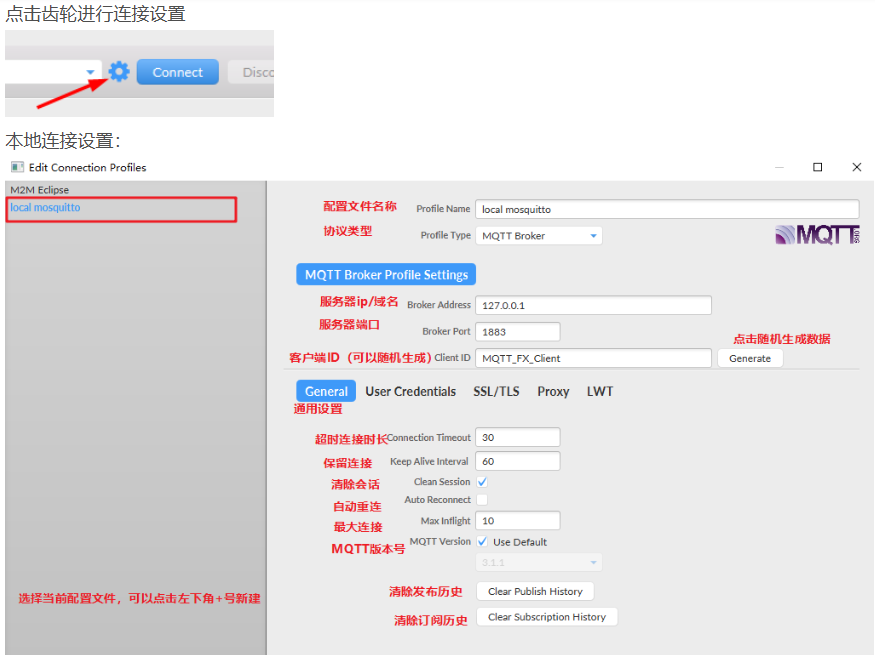

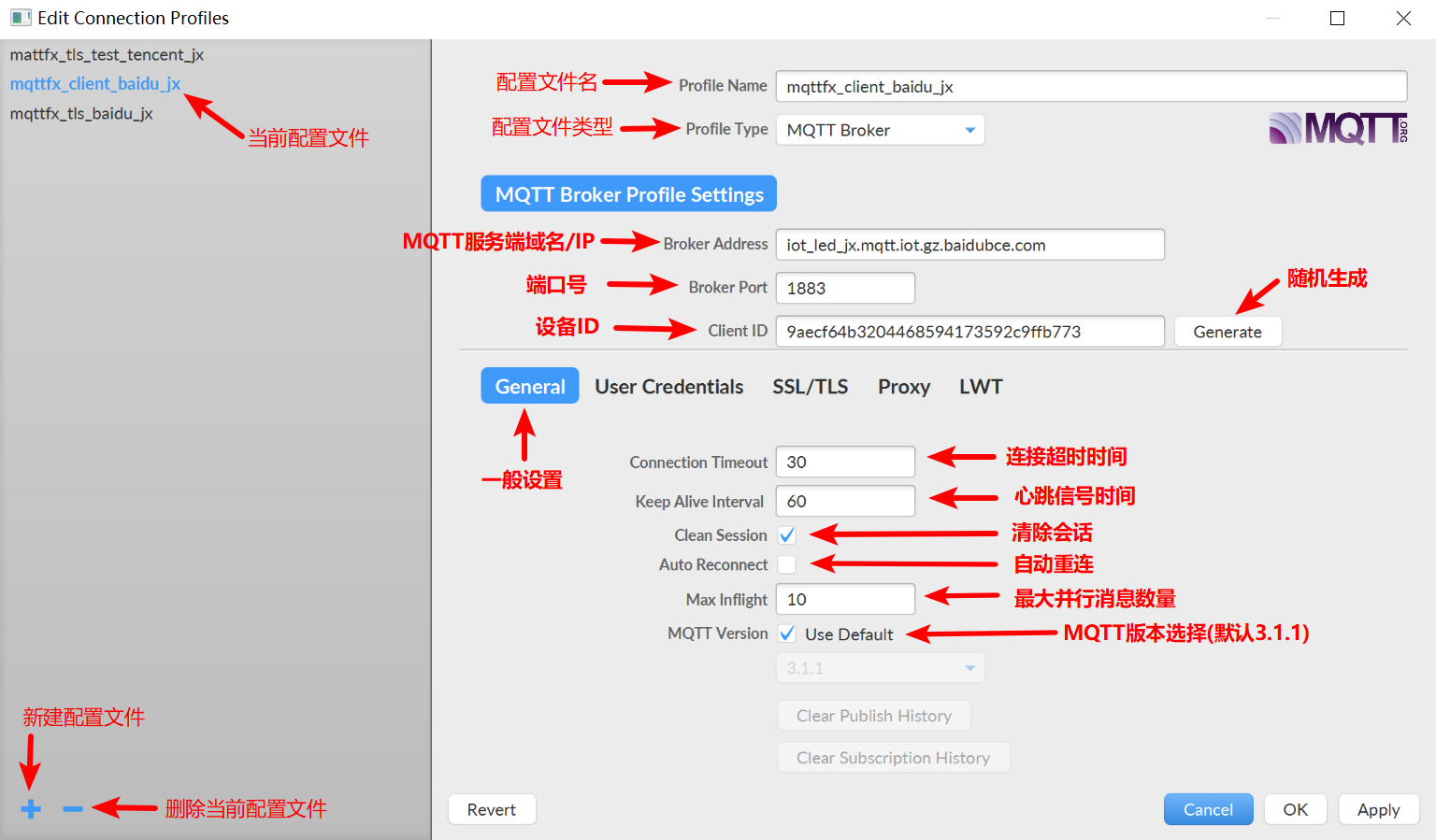

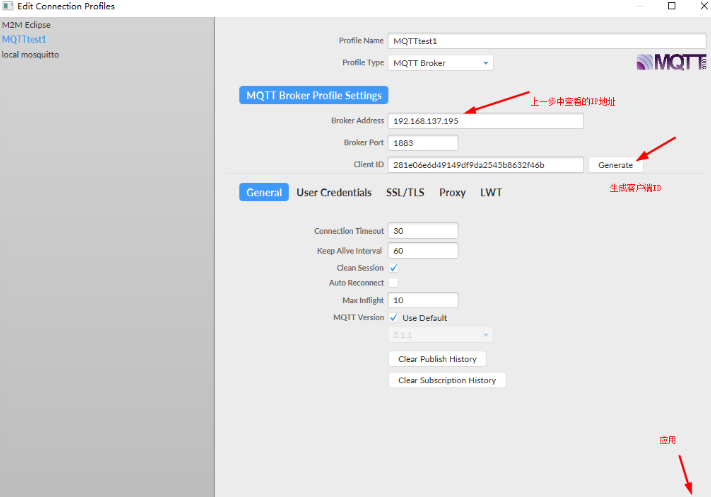

连接设置
在这里插入图片描述

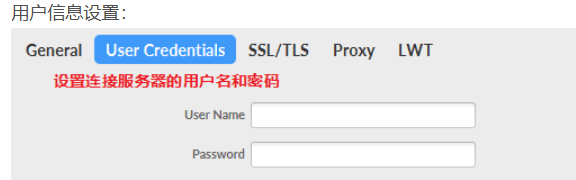

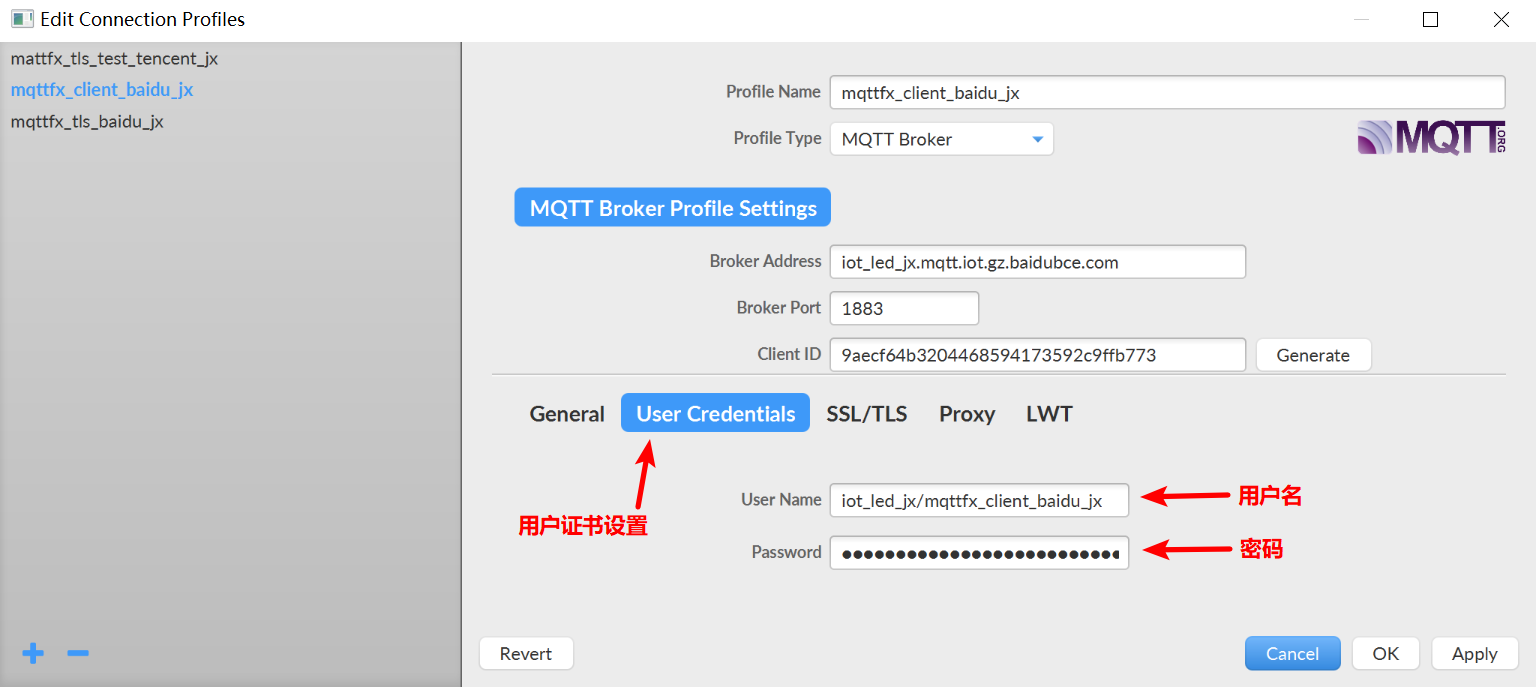

用户信息设置
在这里插入图片描述

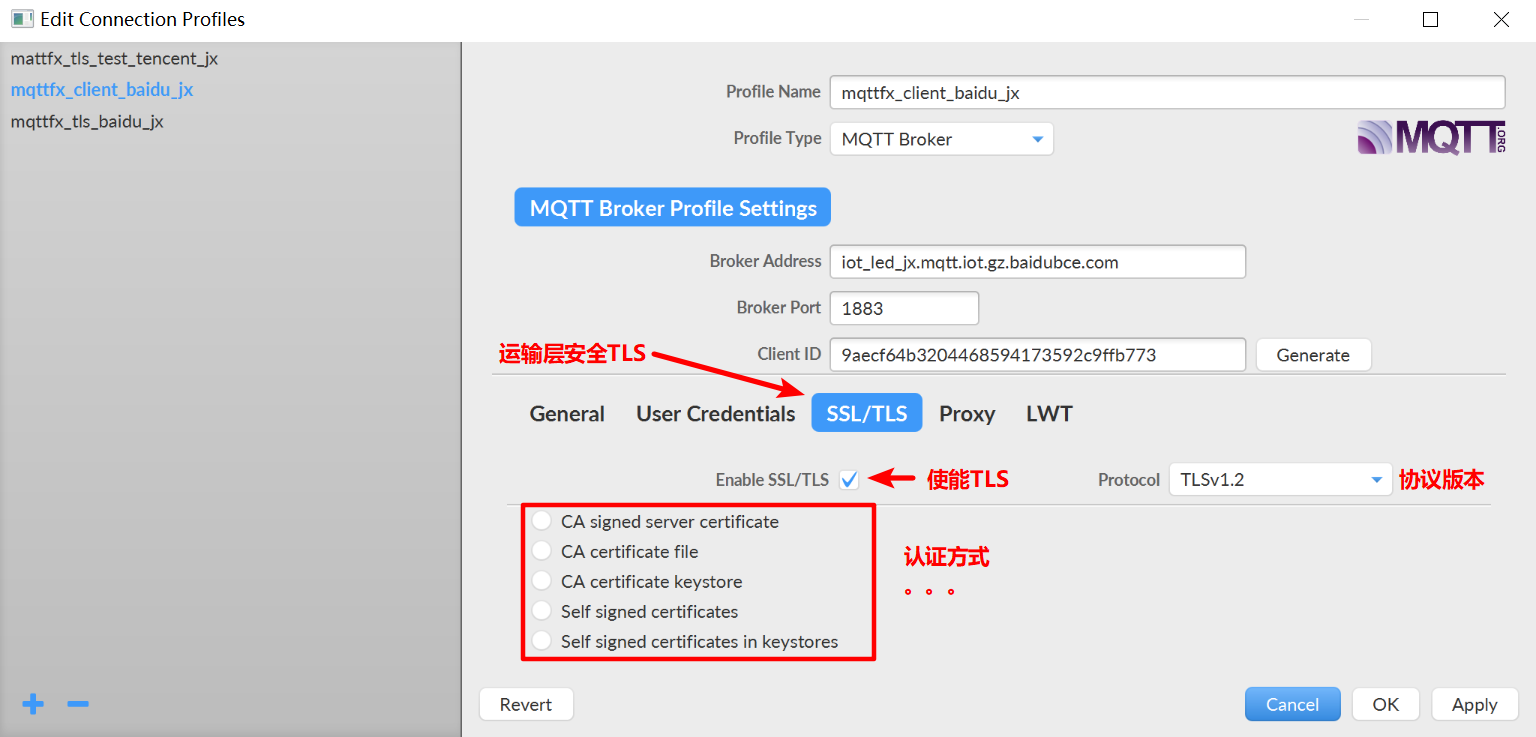

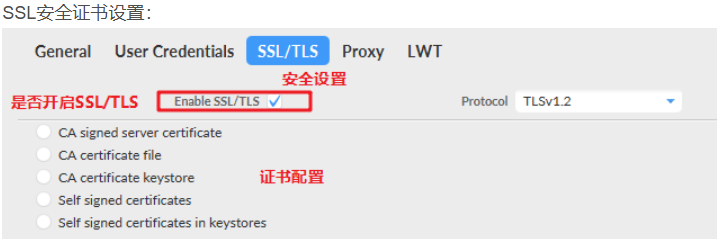

SSL安全证书设置
在这里插入图片描述

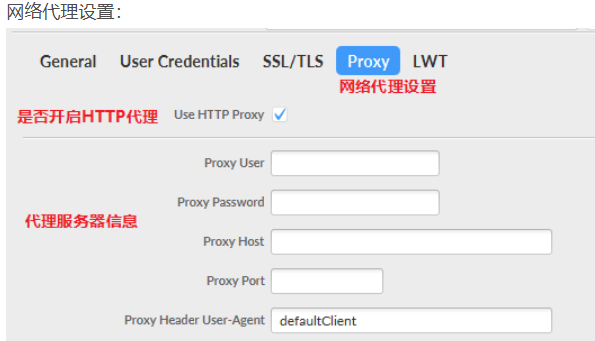

网络代理设置
在这里插入图片描述

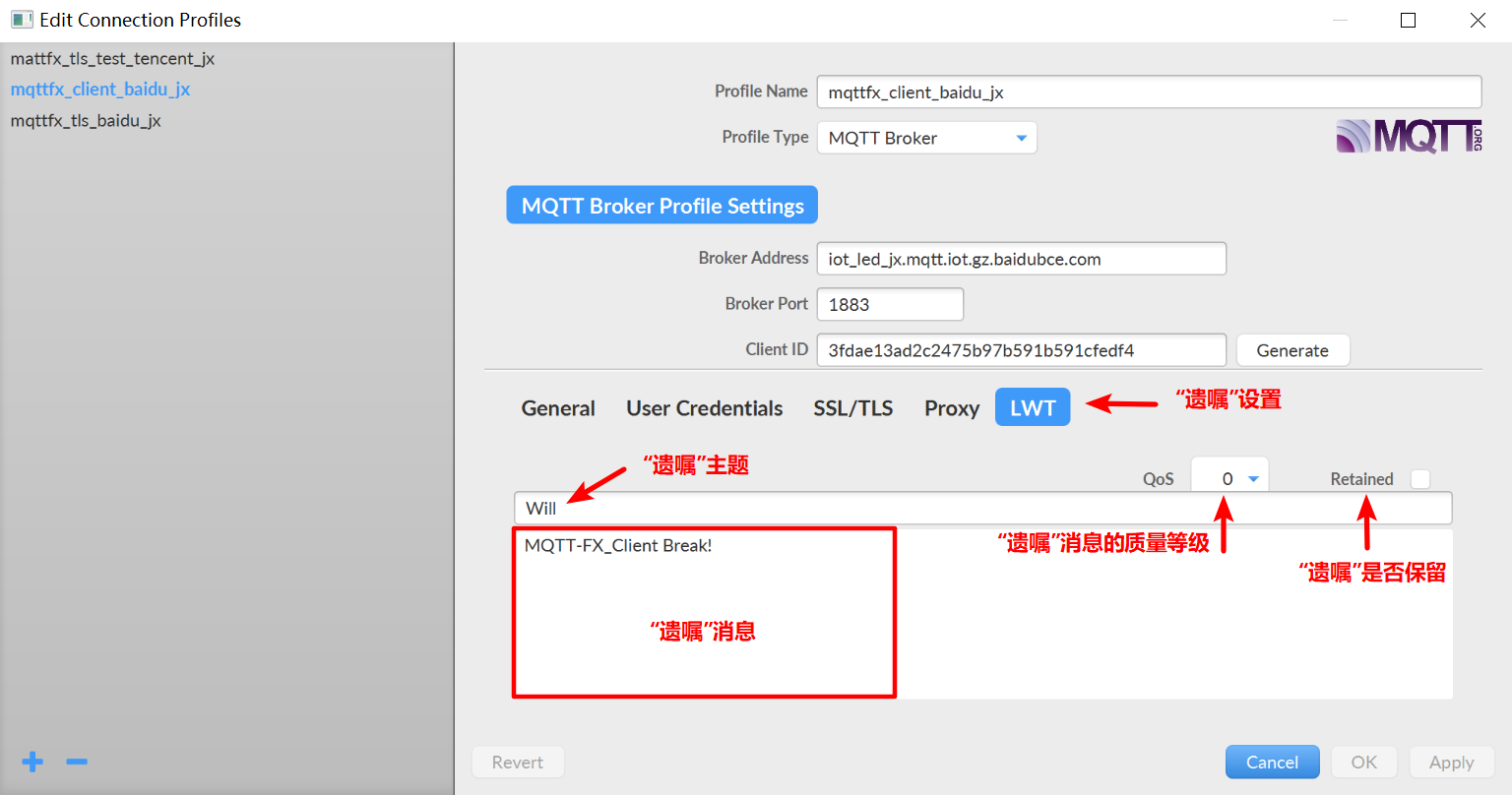

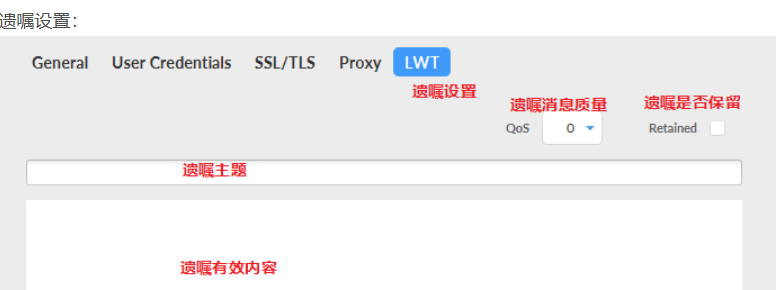

医嘱设置
在这里插入图片描述

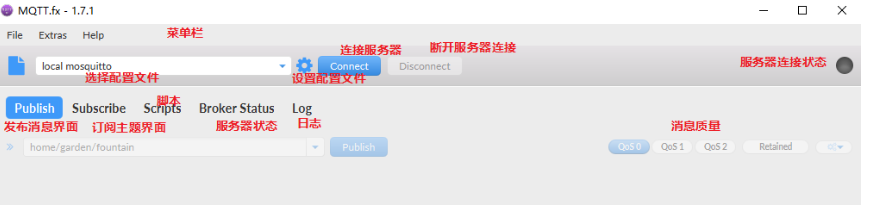

■ MQTT.fx 界面介绍2

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

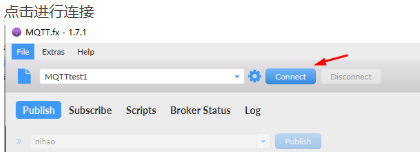

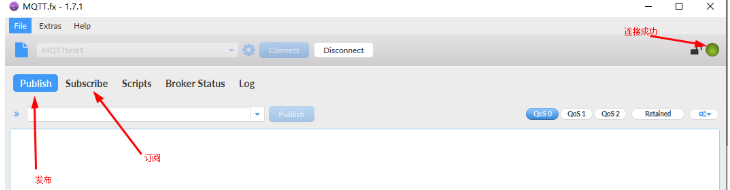

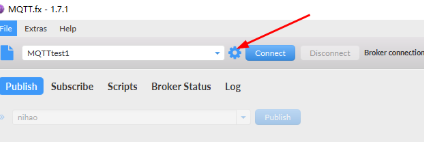

■ 1、MQTT.fx 连接服务器

在这里插入图片描述
下面是服务器地址
在这里插入图片描述
在这里插入图片描述

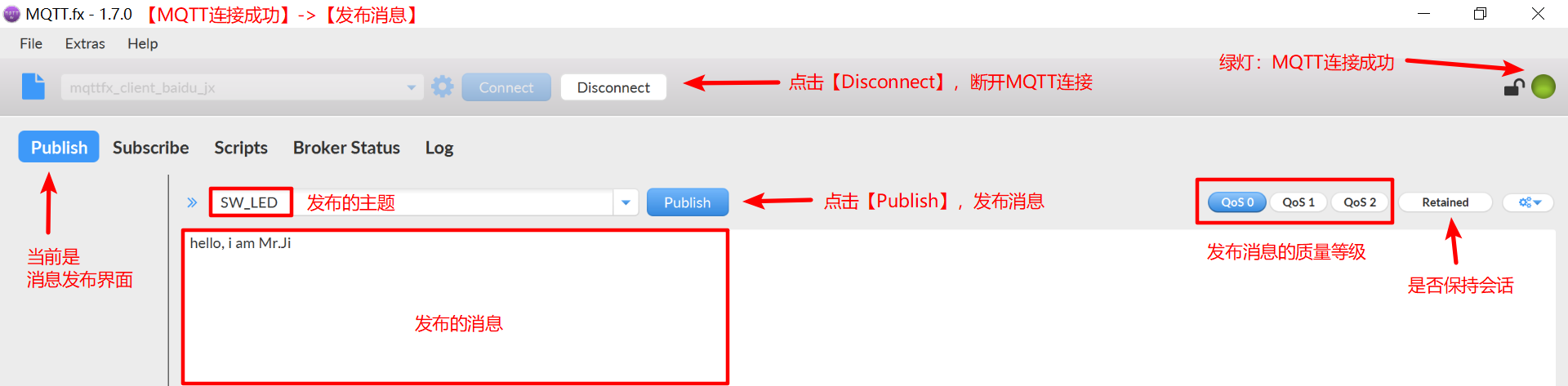

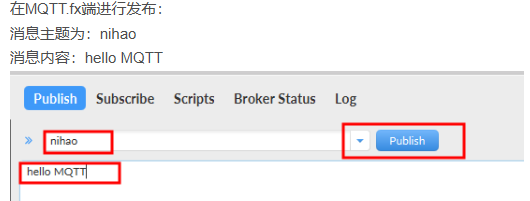

■ 2、MQTT.fx 发布测试 （Sublish）

在这里插入图片描述
先在服务器上订阅 在发布消息，服务器上才看的到
在这里插入图片描述
在这里插入图片描述

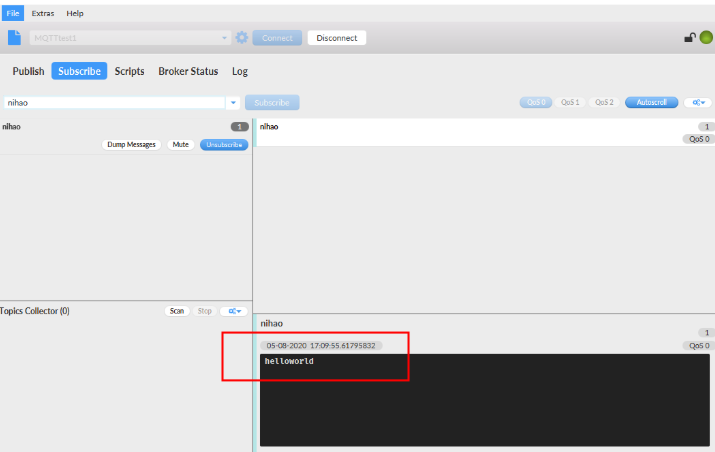

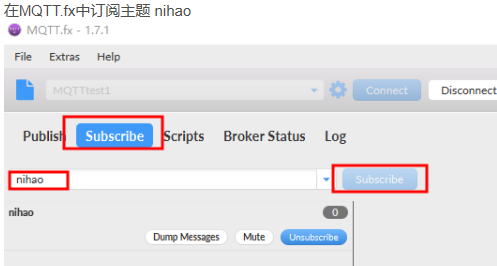

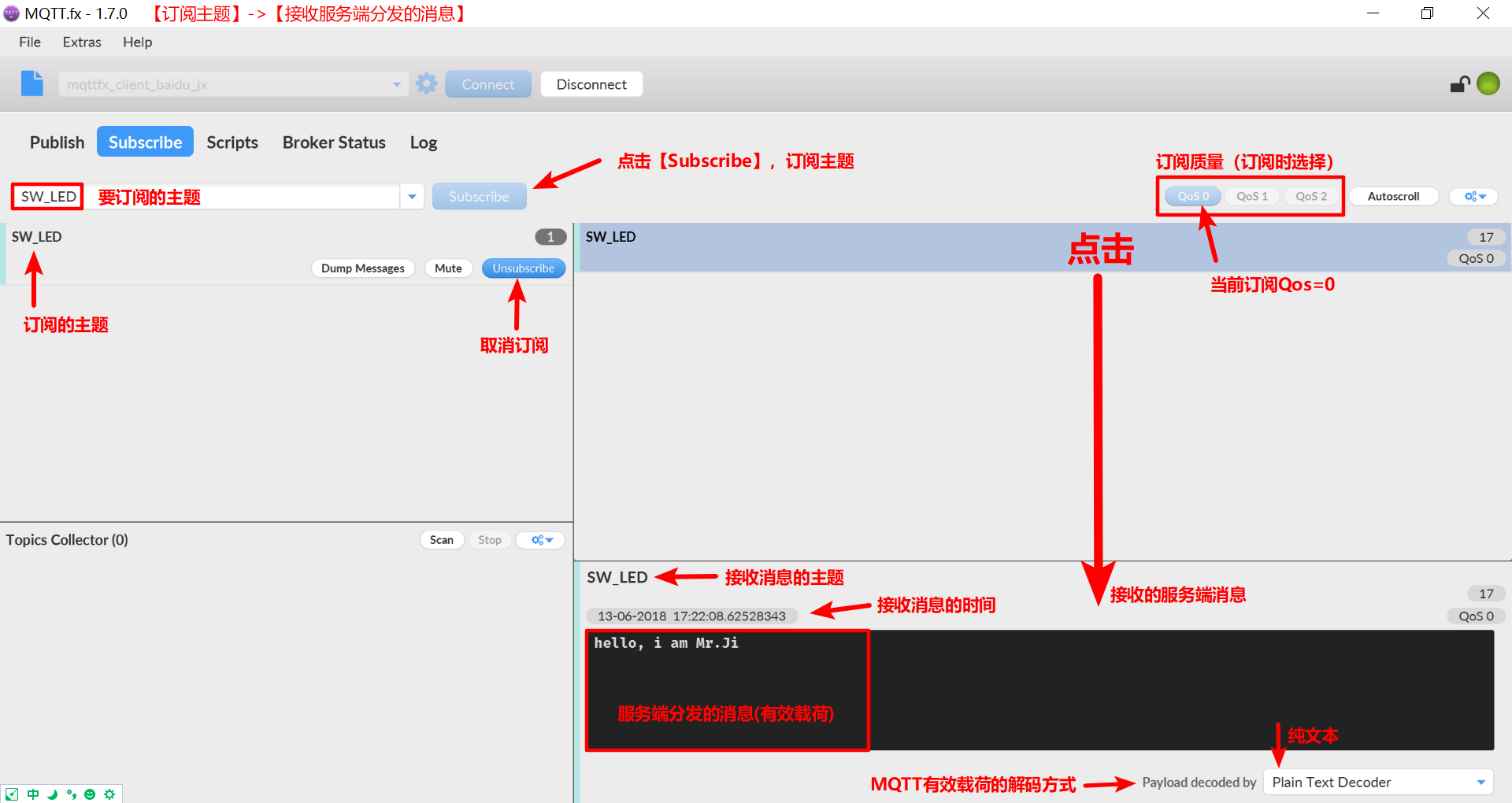

■ 3、MQTT.fx 订阅测试 （Subscribe）

在这里插入图片描述在虚拟机中发布一个主题nihao,消息内容为helloworld
在这里插入图片描述

■ 服务器-mosquitto

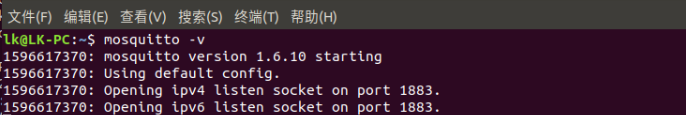

■ 1、服务器启动 mosquitto

在这里插入图片描述

sudo apt install mosquitto-clients  //安装客户端

sudo apt-get install mosquitto      //安装服务器端
sudo systemctl status mosquitto     //查看运行状态

//重启服务器程序
ps -aux | grep mosquitto        //查看运行进程号
kill -9 进程号        //执行命令杀死进程：
mosquitto -v         //启动代理服务：-v 详细模式——启用所有日志记录类型。

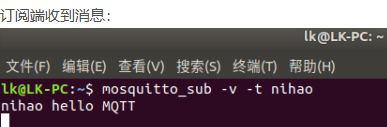

■ 2、服务器-订阅主题

订阅 nihao主题， 接受到如下信息
在这里插入图片描述

订阅主题：mosquitto_sub -v -t hello
      -t 指定订阅的主题，主题为：hello
      -v 详细模式 打印调试信息

■ 3、服务器-发布主题

服务器中发布一个主题nihao，消息韦helloworld
在这里插入图片描述

发布内容：mosquitto_pub -t hello -m world
      -t 指定订阅的主题，主题为：hello
      -m 指定发布的消息的内容

■ Ubuntu搭建mosquitto (下载源码编译）

■ 1、安装mosquitto所需要依赖

sudo apt-get install libssl-dev
sudo apt-get install uuid-dev
sudo apt-get install cmake

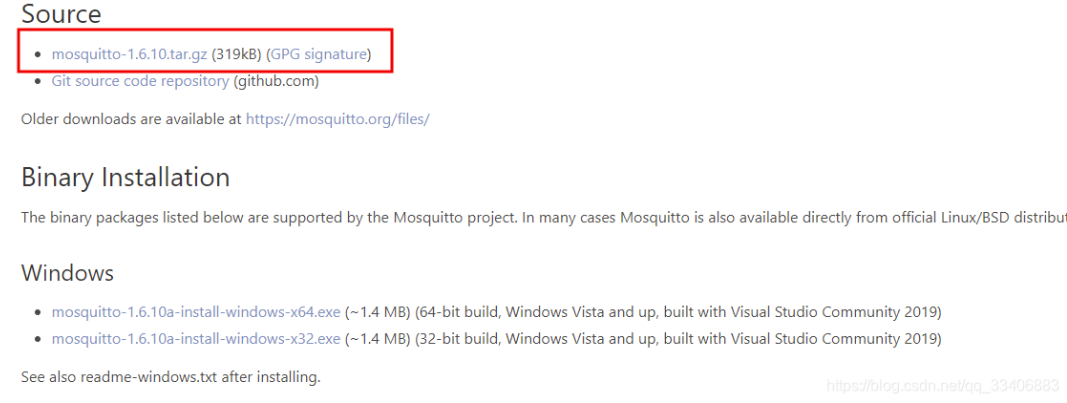

■ 2、下载源码包

wget http://mosquitto.org/files/source/mosquitto-1.6.10.tar.gz

或者 下载链接
在这里插入图片描述

■ 3、解压源码 --编译与安装源码

tar -zxvf mosquitto-1.6.10.tar.gz
cd mosquitto-1.6.10/
make         //编译与安装源码
sudo make install

■ 在Ubuntu中安装mosquitto

■ 1. apt-get命令安装mosquitto

# 安装mosquitto
sudo apt-get install mosquitto
# 安装客户端
sudo apt-get install mosquitto-clients
# 安装设备端
sudo apt-get install mosquitto-dev

■ 2. 修改配置文件

配置文件地址：/etc/mosquitto/mosquitto.conf
从上面的源码地址中下载源码，然后找到mosquitto.conf文件，将其替换掉/etc/mosquitto/mosquitto.conf文件。
你也可以根据需求，阅读手册自己写mosquitto.conf

在这里插入图片描述

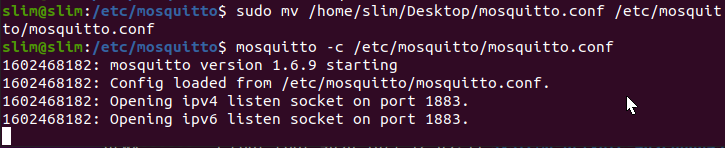

■ 3. 启动

mosquitto -c /etc/mosquitto/mosquitto.conf

■ 4. 其他处理

  • 查看运行状态 systemctl status mosquitto
  • 开启/关闭systemctl start/stop mosquitto
  • 查看进程ps -aux | grep mosquitto
  • 查看1883端口占用netstat -apn | grep 1883
  • 关闭进程kill -9 pid

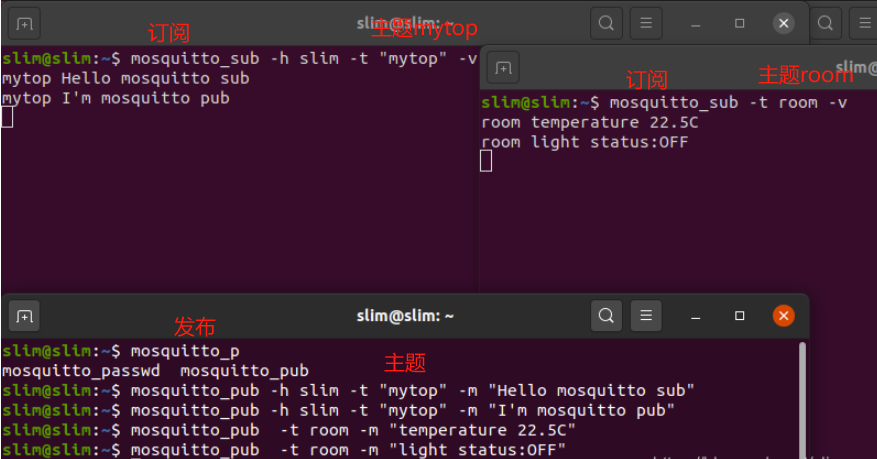

■ 5. 在Ubuntu下测试mosquitto

mosquitto_sub -v -t hello       //订阅主题：
	-h 指定域名
	-t 指定订阅的主题，主题为：hello
	-v 详细模式 打印调试信息

mosquitto_pub -t hello -m world    //发布内容：
	-t 指定订阅的主题，主题为：hello
	-m 指定发布的消息的内容

在这里插入图片描述

■ 在Windows下用mqttfx和通信猫测试

■ 1. 通信猫订阅mqttfx发布的主题

在这里插入图片描述

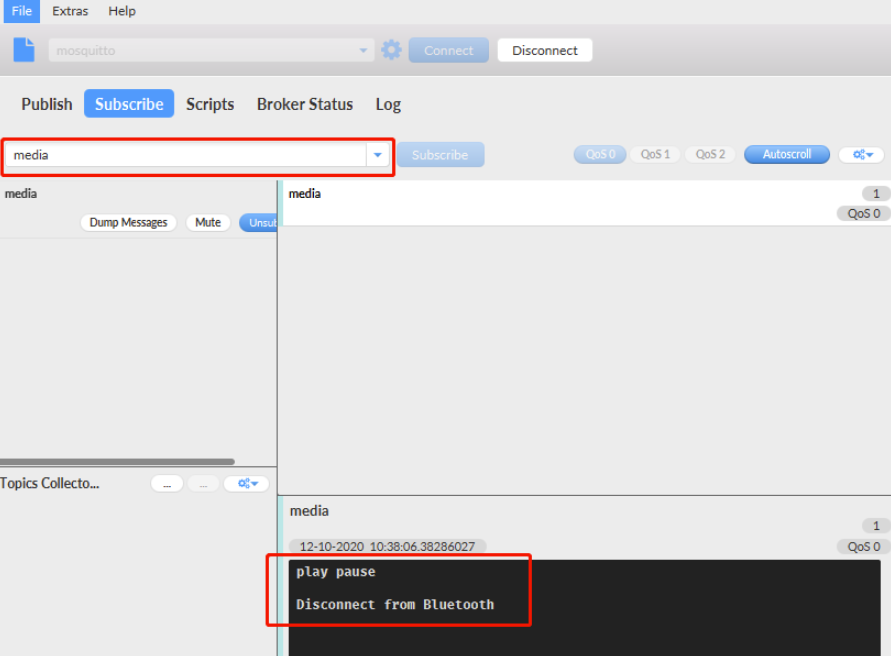

■ 2. mqttfx订阅通信猫发布的主题

在这里插入图片描述
在这里插入图片描述

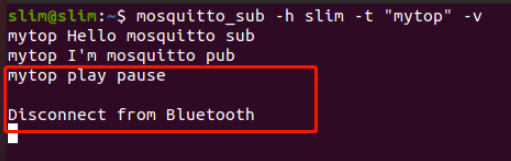

■ 3. mosquitto客户端订阅通信猫发布的主题

在这里插入图片描述
在这里插入图片描述

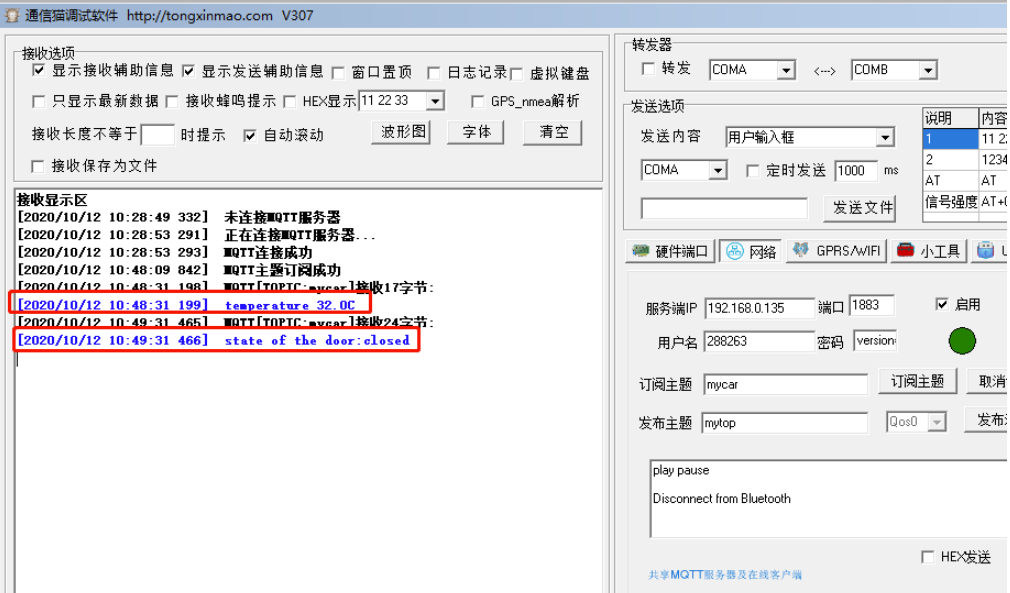

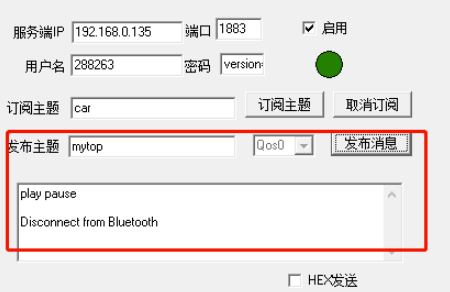

■ 4. 通信猫订阅mosquitto客户端发布的主题

在这里插入图片描述

■ 自己测试结果，（用www.tongxinmao.com 做服务器，测试结果）

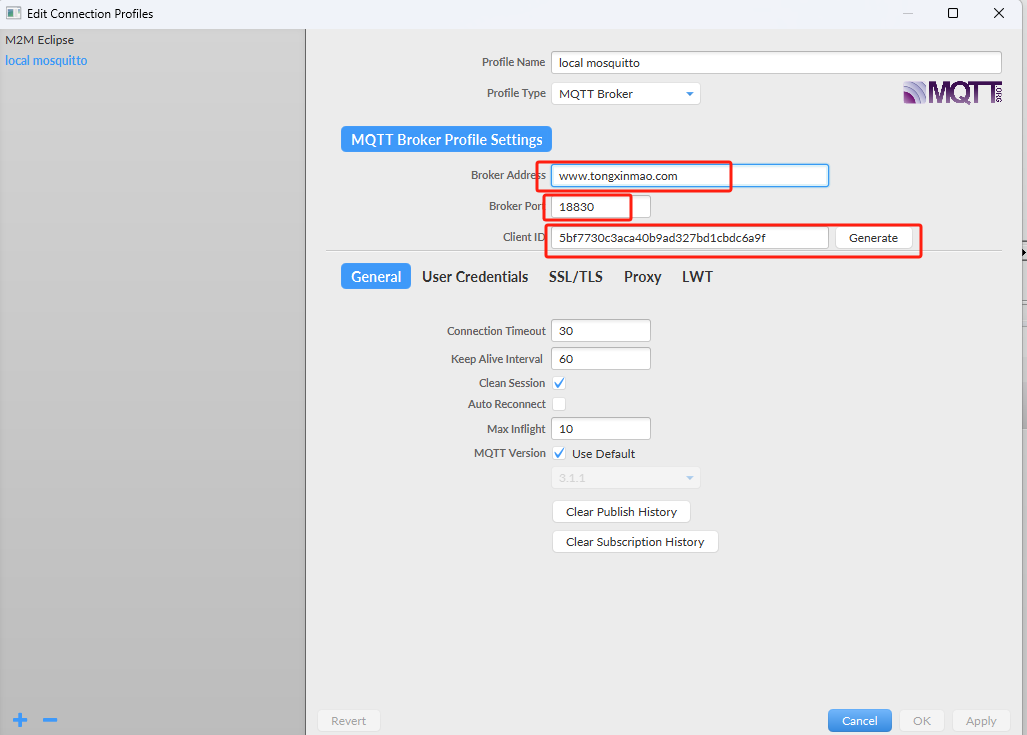

■ 1、MQTT.fx 配置

在这里插入图片描述

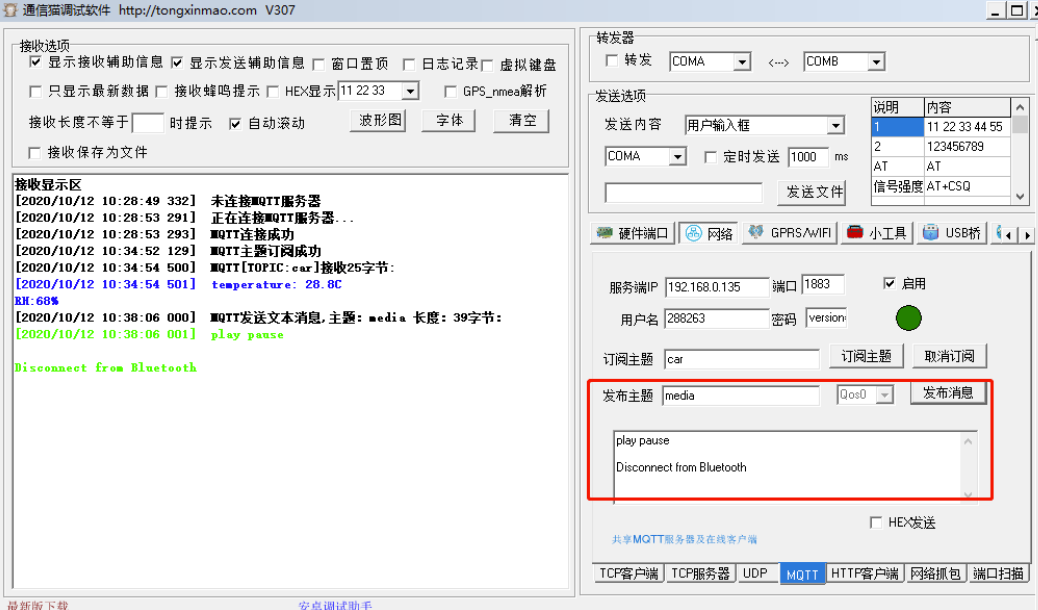

■ 2、通信猫调试软件-配置

在这里插入图片描述

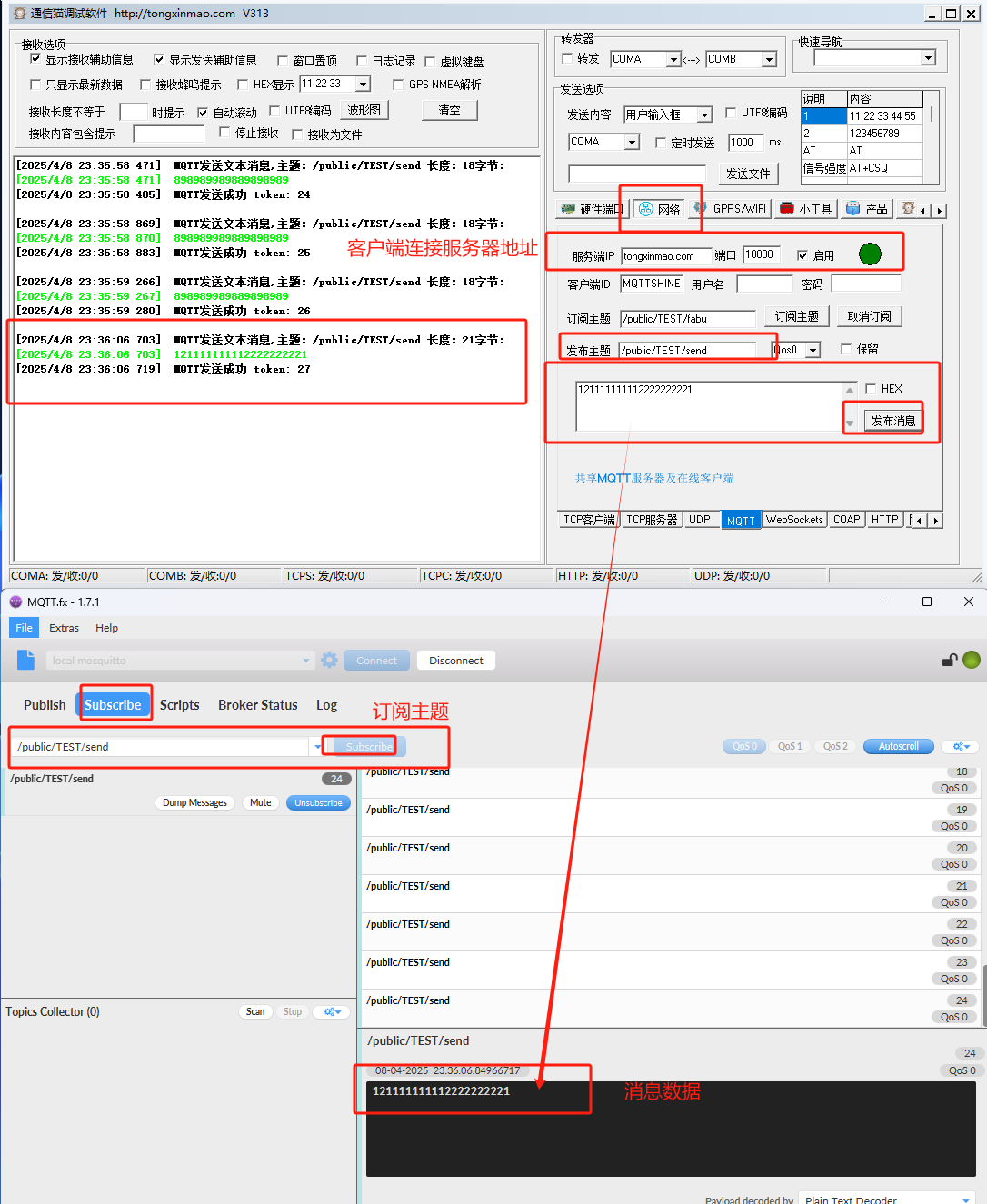

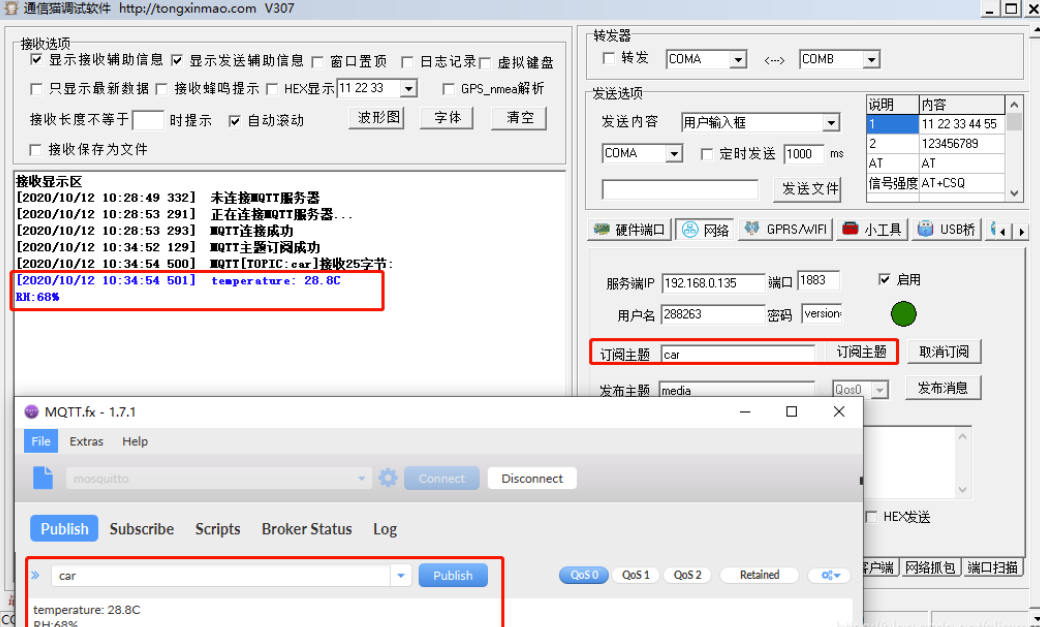

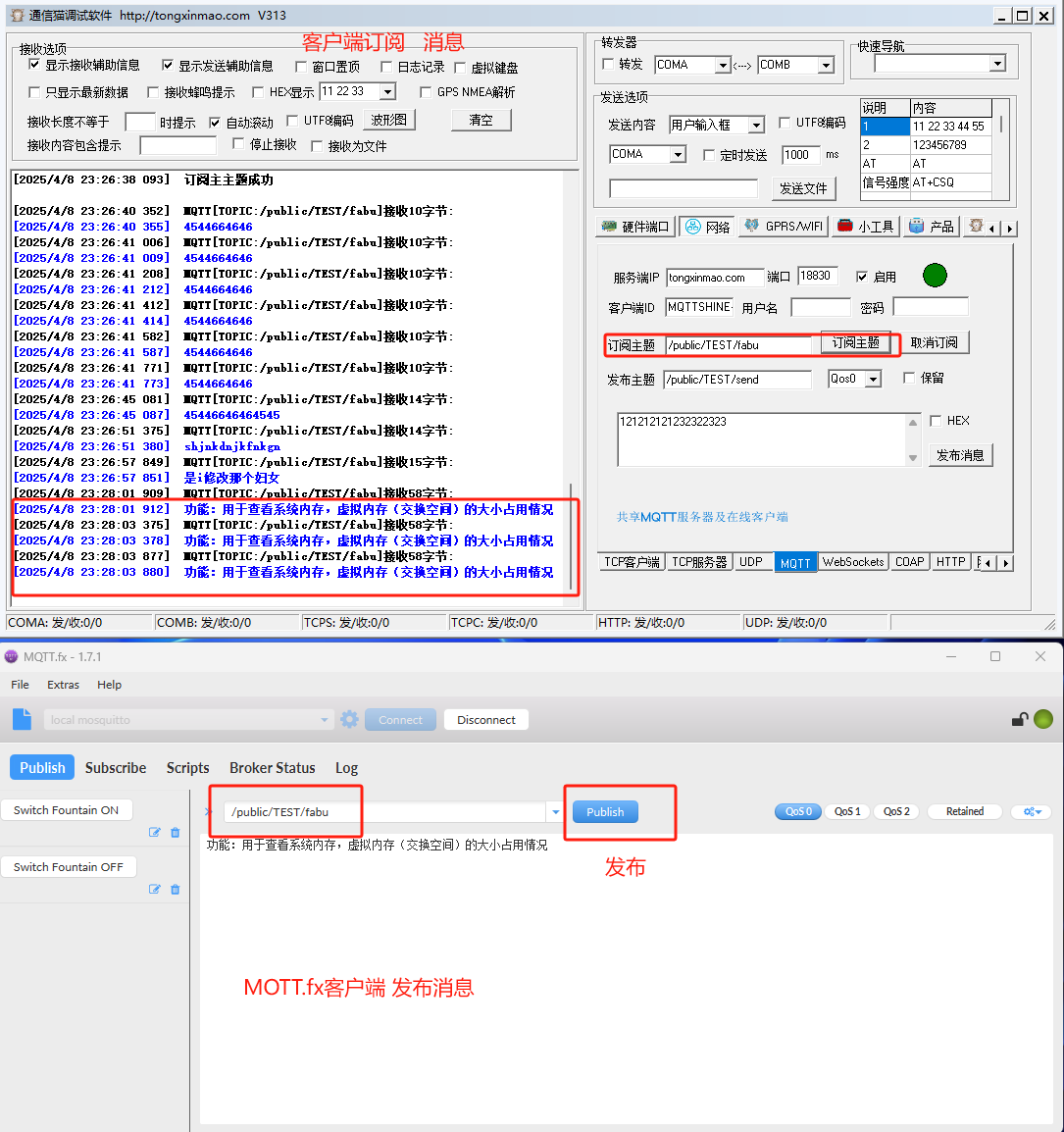

■ 3、MQTT.fx 发布主题消息，通信猫调试软件 订阅主题

在这里插入图片描述

■ 4、通信猫调试软件 发布主题， MQTT.fx 订阅主题消息

在这里插入图片描述

■ 通信猫调试助手

通信猫调试软件 V313
集串口、并口、USB、TCP、UDP、MQTT、蓝牙、WIFI、摄像头调试功能及众多实用小工具于一身的小体积绿色软件
通信猫调试软件 V313 下载地址

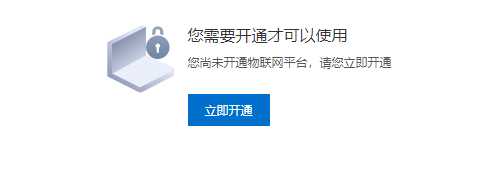

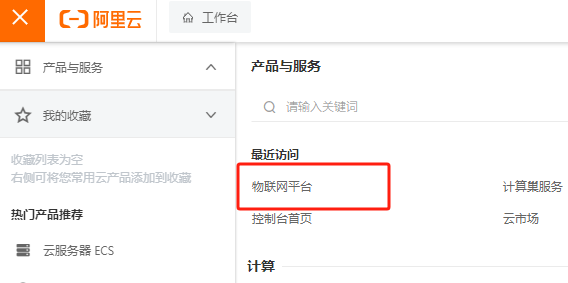

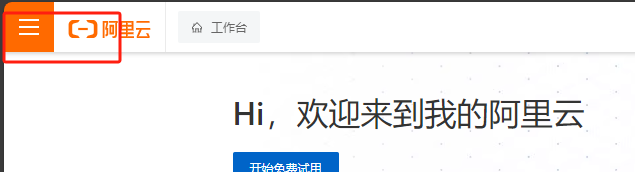

■ 阿里云物联网

添加链接描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
由于阿里云不支持物联网平台了。
下面我们连接 阿里推荐的 Tuya物联网平台阿里云版

看如下自己写的教程
设备连接涂鸦阿里云
