USB CustomHID设备驱动从USB IP迁移至OTG IP（标准库）

在解决产品的一个老bug的过程中，意外发现产品的usb模块连接有问题，该产品使用STM32F105系列芯片，支持双角色连接，即可以同时作为Host和Device来连接到控制器或上位机。但在使用过程中发现该产品作为Device时的连接经常出现错误，刚插上数据线时连接正常，一段时间后便会无故断开，且断开的时机不定，频繁操作上位机进行读取和写入会提高发生错误的几率，这在实际使用时体验非常不好，并且该问题在其它产品中没有发现。

本文涉及到的迁移可能仅适合部分项目，可以挑着看，不对的地方欢迎指正。

2.查找问题

对比其它产品，该产品的特点在于使用了双角色进行连接（其它产品中也存在双角色连接，但分别使用一块独立芯片），在同一块芯片上使用Host-Device双角色是以往没有的。因此对比了该产品上的芯片和以往的芯片，果然不同。以往产品大多使用STM32F103系列芯片，查阅资料，发现该芯片使用的USB模块是基于USB-IP内核设计的（只能作为Device进行连接），而本产品使用STM32F105系列芯片，其USB模块是基于OTG-IP内核设计的（支持双向连接），具体如下图，其中FS表示全速，HS表示高速，另有LS表示低速没有标识出来。

既然硬件部分就有区分，那就首先检查相关驱动是否正确，果然，该产品中Device部分的驱动仍延续了其它产品的方式，没有根据OTG内核进行相应更改，这肯定是有问题的，接下来的工作就是去更换适配的驱动，并保证不影响原来的产品功能。

3.驱动移植过程

3.1 驱动文件下载

去ST官网上寻找标准固件库中与USB相关的外设驱动，在这里可以找到OTG内核的驱动：STSW-STM32046 - STM32F105/7、STM32F2和STM32F4 USB on-the-go主机和设备库（UM1021） - 意法半导体STMicroelectronicsSTSW-STM32046 - STM32F105/7、STM32F2和STM32F4 USB on-the-go主机和设备库（UM1021）, STSW-STM32046, STMicroelectronicshttps://www.st.com/zh/embedded-software/stsw-stm32046.html 也有USB内核的驱动：

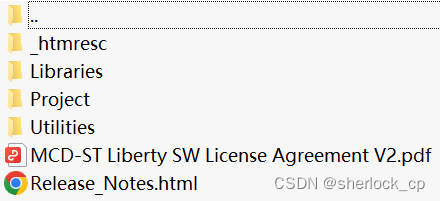

STSW-STM32121 - STM32F10x、STM32L1xx和STM32F3xx USB全速器件库（UM0424） - 意法半导体STMicroelectronicsSTSW-STM32121 - STM32F10x、STM32L1xx和STM32F3xx USB全速器件库（UM0424）, STSW-STM32121, STMicroelectronicshttps://www.st.com/zh/embedded-software/stsw-stm32121.html 下载下来后，文件内容如下，其中Libraries里包含了标准库函数和USB驱动，而Project则是st官方给出的USB例程：

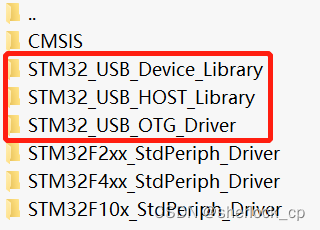

打开Libraries，主要关注以下三个文件夹：

STM32_USB_Device_Library，包含设备类的驱动，即不同类型的设备运行所需要的驱动；
STM32_USB_HOST_Library，包含主机类的驱动，即不同类型的主机运行所需要的驱动；
STM32_USB_OTG_Driver，即最核心的USB驱动，包括底层的通信和初始化以及中断处理。

3.2 项目结构

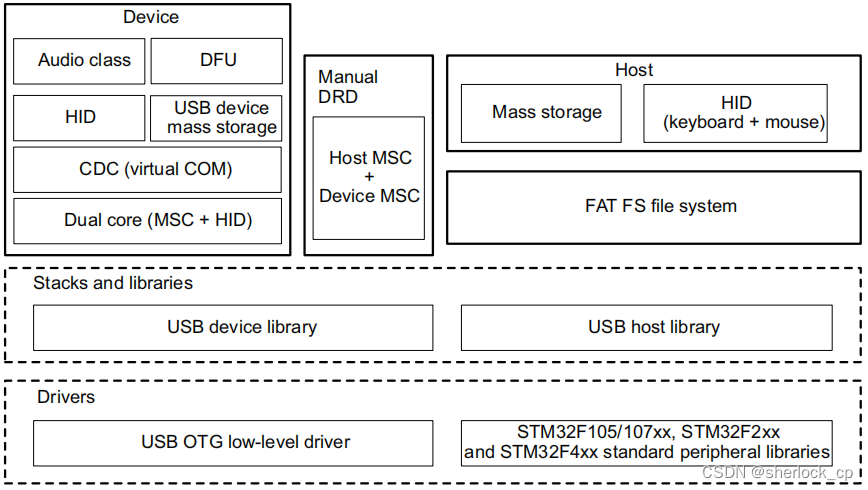

从st官方给出的USB驱动组织结构图入手，如下图：最底层（左边框）为主机和设备的底层驱动，官方称为“low-lever driver”；中间层为主机和设备的驱动库，告诉芯片如何调用这些底层驱动进行USB通信；最顶层为主机和设备类的应用层，对不同的使用场景进行了分化。

3.2.1 底层驱动Low-lever driver

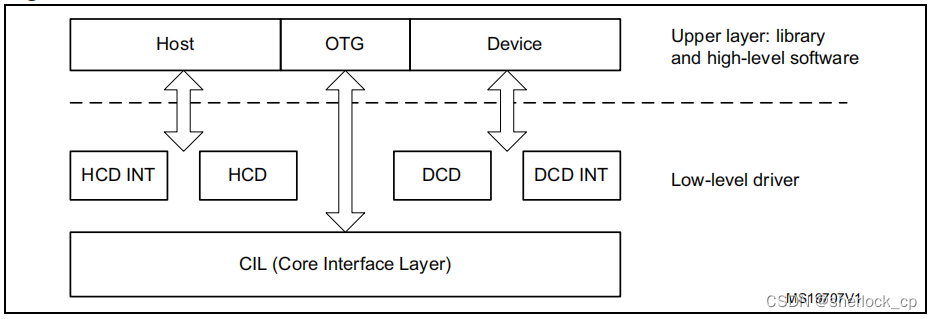

我们从主机和设备的底层驱动出发，如下图：最下面的CIL就是核心接口层，对硬件部分进行了抽象（就是数据结构），还包含了USB通信的各种操作。中间层定义的是主机和设备如何调度CIL的资源以及底层的回调函数（HCD和DCD，我们不会直接使用），还有中断操作（HCD INT和DCD INT），这里的H和D表示的是主机和设备。最上面则是主机和设备的应用，为下一部分内容。

这些底层驱动对应的是STM32_USB_OTG_Driver文件夹下的src源文件，是不是一目了然？

3.2.2 设备端驱动

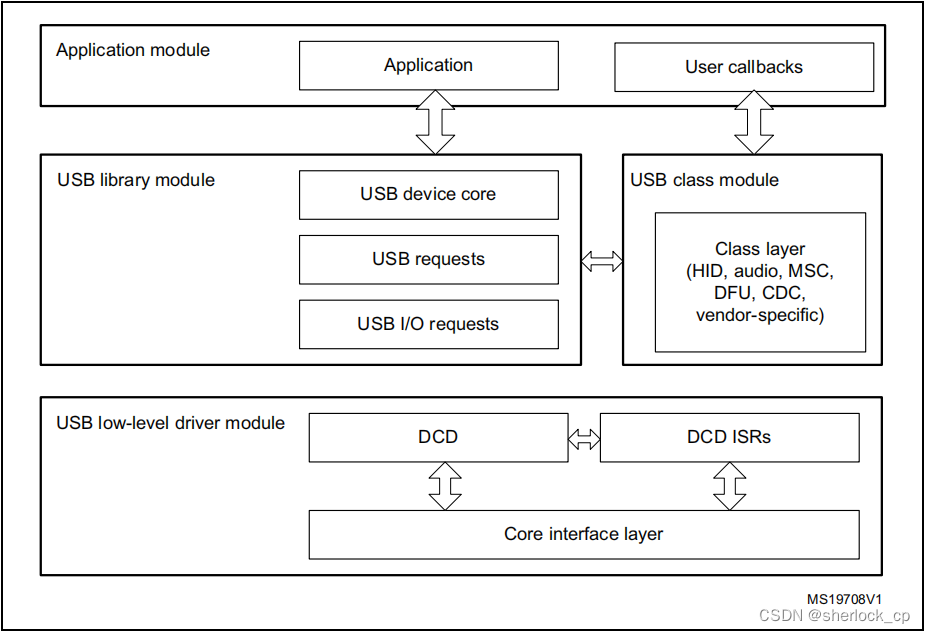

接着看设备的驱动结构，最底层的仍然是CIL、设备回调和设备中断，如下图：

重点在中间层，左边是USB library module。告诉USB设备如何进行初始化、在通信过程中的不同状态，以及面对主机的不同请求，如何接收和传输数据。此外，USB设备进行数据传输是基于端点的概念，端点成对存在，每对端点都分为IN和OUT两个方向，注意，这里的方向都是相对于主机的，即IN表示设备发送给主机，即主机接收；而OUT表示设备接收来自主机的数据，即主机发送。

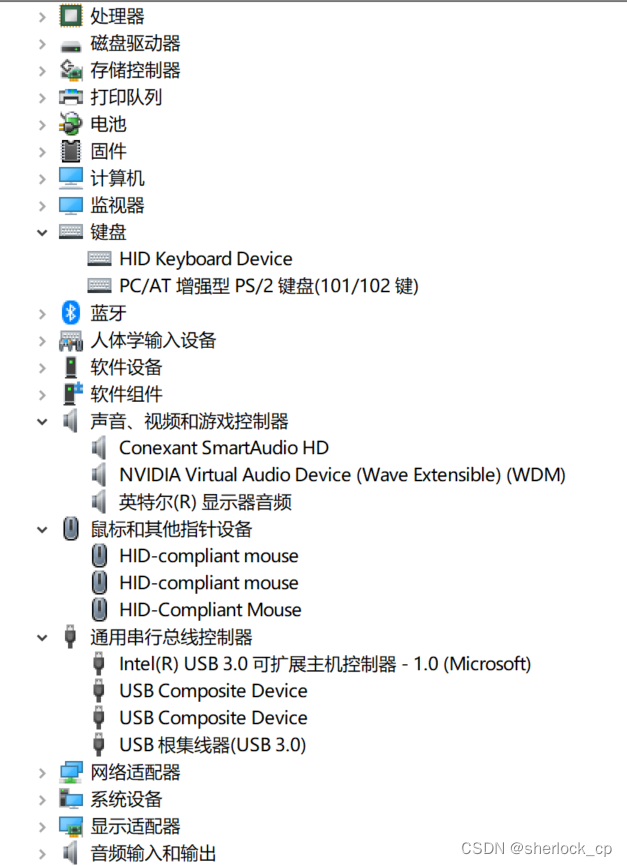

右边是USB class module，针对不同应用场景对USB设备进行区分，如HID人机交互设备、audio音视频传输设备、MSC大容量存储设备，平时在设备管理器里就能找到这些不同类型的设备（当然，有些设备不是通过USB进行连接的），如下图。区分device class的目的就是为了更好的操作不同用途的USB设备。

最顶层的是application module，即设备的应用层，这里就比较个性化了，可以直接使用设备库提供给用户的回调函数进行编写；也可以作者自己调用中间层的设备核心函数来编写应用。

3.2.3 主机端驱动

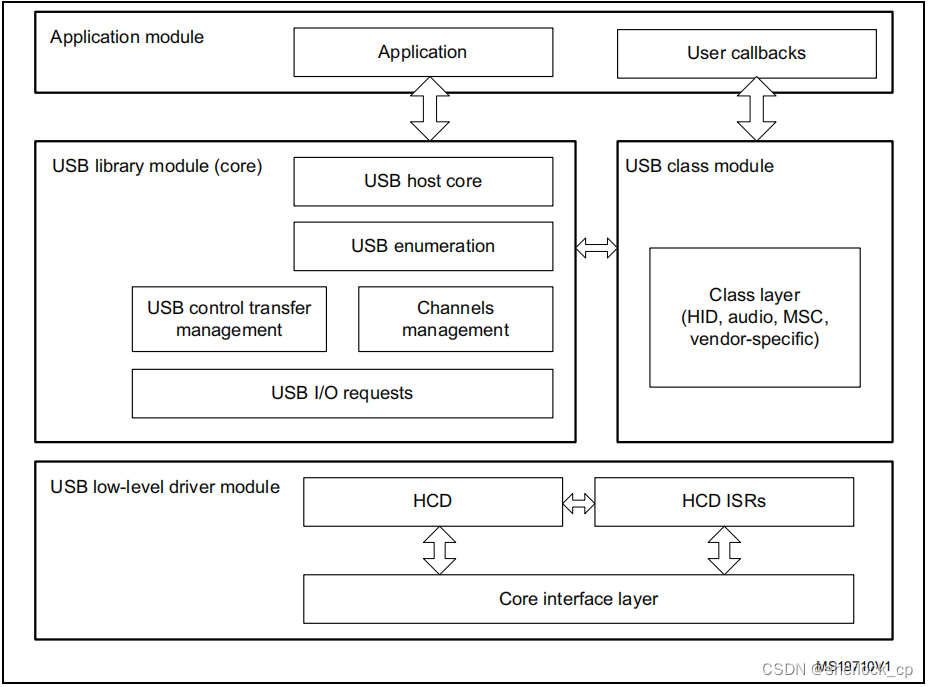

最后看主机的驱动结构，如下图：

同样的，其中间层、应用层和设备的驱动结构基本一致，不同的是，由于主机需要主动寻找设备，验证设备，请求设备，整个过程会更加复杂些，这个过程被称为“枚举（Enumeration）”，此外，主机传输数据是建立在通道（Channel）的基础之上，因此需要管理好通信管道。

3.3 驱动的迁移

3.3.1 底层驱动

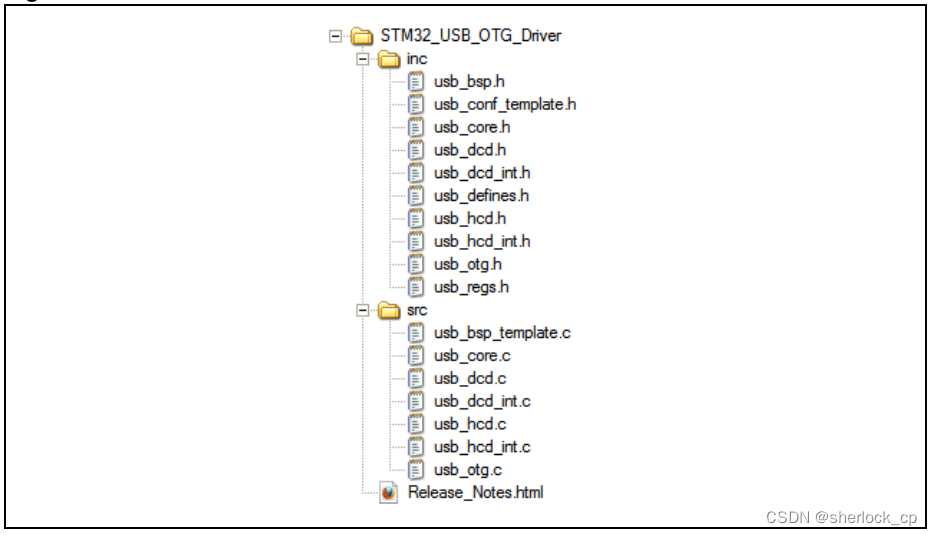

结合上一节的项目结构分析，先来迁移底层核心驱动（low-level driver），即下图中的STM32_USB_OTG_Driver文件夹：

先看源代码src：

usb_bsp_template.c，为USB的外设驱动文件，注意这个文件只是个模板，通常需要拷贝至具体的应用文件夹下并改名为usb_bsp.c，然后再修改，主要使用到几个函数：

void USB_OTG_BSP_Init(USB_OTG_CORE_HANDLE * pdev) //外设的初始化，如USB外设连接的IO口

void USB_OTG_BSP_EnableInterrupt(USB_OTG_CORE_HANDLE * pdev) //使能USB相关中断

void  USB_OTG_BSP_ConfigVBUS(USB_OTG_CORE_HANDLE *pdev) //配置VBUS电源对应的IO口

usb_core.c，USB核心文件，包含通信过程，状态机等；
usb_dcd.c，USB设备的底层核心，包括设备的初始化，端点通信和端点状态的相关操作；
usb_dcd_int.c，USB设备的中断函数集，主入口（全速下）如下函数，在该函数里会通过寄存器进入到具体的中断函数中，如端点接收数据中断（DCD_HandleOutEP_ISR）。

uint32_t USBD_OTG_ISR_Handler (USB_OTG_CORE_HANDLE *pdev) //设备中断函数主入口

usb_hcd.c，USB主机的底层核心，需要用到主机模式时再加入；
usb_hcd_int.c，USB主机的中断函数集，需要用到主机模式时再加入；
usb_otg.c，包含otg模式下的一些驱动配置，在这里不需要用到；

再看头文件inc，主要看几个特殊的（其它的基本和源文件相对应）：

usb_conf_template.h，OTG的配置文件，相当于USB的功能开关，根据实际需求选择全速还是高速，并修改FIFO大小，以及是否启用VBUS检测。该这个文件也只是个模板，通常需要拷贝至具体的应用文件夹下并改名为usb_conf.h，然后进行修改。
usb_core.h，定义了一个重中之重的对象类型，即链接USB所有功能和底层寄存器的USB_OTG_CORE_HANDLE类型，不用修改；
usb_defines.h，包括跟速度、端点、通道等相关的宏定义，通常不用修改；
usb_regs_h，寄存器的抽象，不用修改；

3.3.2 设备层驱动

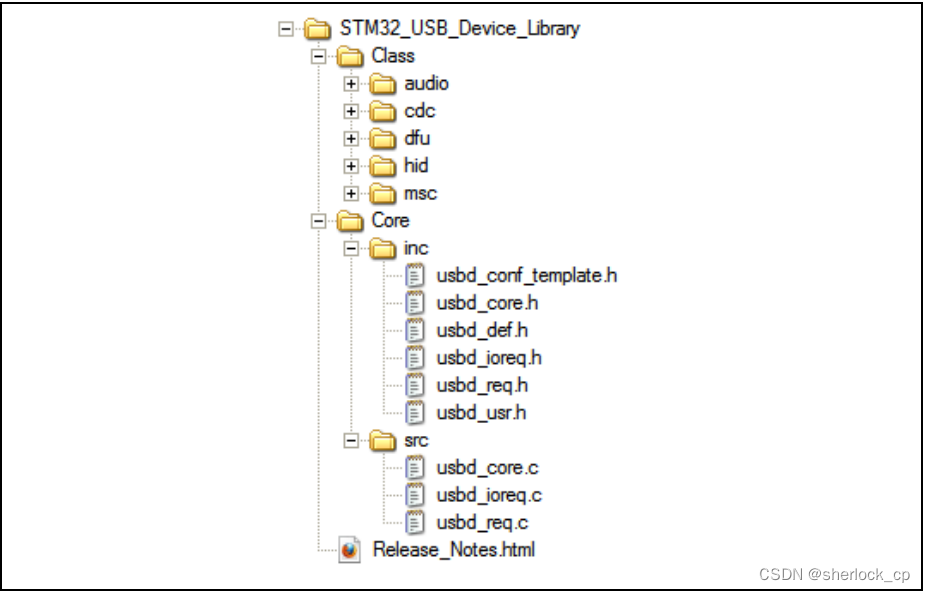

设备层驱动包括通用的设备核心驱动Core，和针对不同设备开发的类驱动Class（主机端也是一样的），先看核心驱动中的源函数Core/src：

usbd_core.c，设备的核心，包括设备的初始化USBD_Init()函数，设备的三种状态，数据传输的三个阶段，以及其它一些与通信和连接相关的控制函数，通常不需要修改；
usbd_ioreq.c，用于处理USB的Transactions结果，不需要修改；
usbd_req.c，包含设备端答复主机端不同请求的返回实现，如返回Descriptor、Config等，不需要修改；

头文件inc中主要看几个特殊的，其它的头文件与源文件相对应：

usbd_conf_template.h，设备库的配置文件，定义了不同设备在控制传输中使用的端点，该文件也是一个模板，通常需要复制到应用文件夹下并更名为usbd_conf.h，通常也不需要修改；
usbd_usr.h，包含用户回调函数的头文件，这些回调函数在源文件usbd_usr.c中定义（官方通常不会编写，需要自己编写一些应用代码），下面会提到；

再看设备类驱动Class，标准库中给出了五种不同的设备类型（实际上是老版的），目前还加入customHID和hid_cdc_wrapper等复合类型，本文主要使用的是customHID类，仅包含一个源文件和一个头文件：

usbd_customhid_core.c，包含customHID设备类的回调函数集USBD_CUSTOMHID_cb，是一个结构体，用在设备驱动初始化时传入（每个设备类都会有一个这样的回调函数集，用于区分不同的设备类），在特定阶段时会调用这些函数，通常在有需要的地方进行修改，如数据传入（DataOut）和接收（DataIn）。

/* usbd_customhid_core.c */
USBD_Class_cb_TypeDef  USBD_CUSTOMHID_cb =
{
  USBD_CUSTOM_HID_Init,
  USBD_CUSTOM_HID_DeInit,
  USBD_CUSTOM_HID_Setup,
  NULL, /*EP0_TxSent*/
  USBD_CUSTOM_HID_EP0_RxReady, /*EP0_RxReady*/ /* STATUS STAGE IN */
  USBD_CUSTOM_HID_DataIn, //设备发送数据到主机
  USBD_CUSTOM_HID_DataOut, //设备接收到来自主机的数据
  NULL, /*SOF */
  NULL,
  NULL,
  USBD_CUSTOM_HID_GetCfgDesc,
#ifdef USB_OTG_HS_CORE
  USBD_CUSTOM_HID_GetCfgDesc, /* use same config as per FS */
#endif
};

usbd_customhid_core.h，与上面的源文件相对应。

此外，有一些文件不在官方给的驱动里，而在官方给的例程中，可以直接拷贝相应设备类例程中的文件到自己的应用层文件夹下，有需要再进行修改：

usbd_usr.c，包含USB事件回调函数，USB设备进入不同的事件后，会调用这些函数，如设备初始化、连接、挂起、恢复等，根据需要进行修改；

/* usbd_usr.c */
USBD_Usr_cb_TypeDef USR_cb = {
  USBD_USR_Init, //初始化
  USBD_USR_DeviceReset, //复位
  USBD_USR_DeviceConfigured, //设备配置完毕
  USBD_USR_DeviceSuspended, //挂起
  USBD_USR_DeviceResumed, //恢复
  USBD_USR_DeviceConnected, //设备连接上
  USBD_USR_DeviceDisconnected, //设备断开后
};

usbd_desc.c，设备描述符相关，包括设备的各种描述符以及获取这些描述符的函数；

3.4 回调函数的修改

需要修改回调函数的地方通常就两处：分别是usbd_customhid_core.c

和usbd_usr.c，在上面已经有提到。

3.5 中断函数

USB的主中断入口通常放在stm32xxx_it.c源文件下，由于在这里使用的是USB全速传输（USE_USB_OTG_FS），中断入口函数便被定义为OTG_FS_IRQHandler()：

/* stm32xxx_it.c */
#ifdef USE_USB_OTG_FS
void OTG_FS_IRQHandler(void)
#else
void OTG_HS_IRQHandler(void)
#endif
{
  OS_CPU_SR  cpu_sr;

  OS_ENTER_CRITICAL();                         /* Tell uC/OS-II that we are starting an ISR          */
  OSIntEnter();
  OS_EXIT_CRITICAL();
  if(USB_HOST_DEVICE >= CONNECT_HOST) //自己定义的变量，用于区分当前是主机还是设备模式
  USBH_OTG_ISR_Handler(&USB_OTG_Core_dev); //主机端USB中断
  else if(USB_HOST_DEVICE == CONNECT_DEVICE)
  USBD_OTG_ISR_Handler(&USB_OTG_Core_dev); //设备端USB中断
  OSIntExit();                                 /* Tell uC/OS-II that we are leaving the ISR          */
}

为了使用USBH_OTG_ISR_Handler()和USBD_OTG_ISR_Handler()两个中断入口，需要包含usb_hcd_int.h和usb_dcd_int.h两个头文件，具体的，我们进入到USBD_OTG_ISR_Handler()函数中：该函数也是设备中断的总入口，在该函数里，通过对不同寄存器值（不是直接读取，而是通过对象间接获取）进行判断，进入到相应的中断中：

/* usb_dcd_int.c */
uint32_t USBD_OTG_ISR_Handler (USB_OTG_CORE_HANDLE *pdev)
{
  USB_OTG_GINTSTS_TypeDef  gintr_status;
  uint32_t retval = 0;

  if (USB_OTG_IsDeviceMode(pdev)) /* ensure that we are in device mode */
  {
    gintr_status.d32 = USB_OTG_ReadCoreItr(pdev);
    if (!gintr_status.d32) /* avoid spurious interrupt */
    {
      return 0;
    }

    if (gintr_status.b.outepintr)
    {
      retval |= DCD_HandleOutEP_ISR(pdev); //数据接收中断，即接收FIFO非空
    }

    if (gintr_status.b.inepint)
    {
      retval |= DCD_HandleInEP_ISR(pdev); //数据发送中断，即发送FIFO为空
    }

    if (gintr_status.b.modemismatch)
    {
      USB_OTG_GINTSTS_TypeDef  gintsts;

      /* Clear interrupt */
      gintsts.d32 = 0;
      gintsts.b.modemismatch = 1;
      USB_OTG_WRITE_REG32(&pdev->regs.GREGS->GINTSTS, gintsts.d32);
    }

    if (gintr_status.b.wkupintr)
    {
      retval |= DCD_HandleResume_ISR(pdev);
    }

    if (gintr_status.b.usbsuspend)
    {
      retval |= DCD_HandleUSBSuspend_ISR(pdev);
    }
    if (gintr_status.b.sofintr)
    {
      retval |= DCD_HandleSof_ISR(pdev);

    }

    if (gintr_status.b.rxstsqlvl)
    {
      retval |= DCD_HandleRxStatusQueueLevel_ISR(pdev);

    }

    if (gintr_status.b.usbreset)
    {
      retval |= DCD_HandleUsbReset_ISR(pdev);

    }
    if (gintr_status.b.enumdone)
    {
      retval |= DCD_HandleEnumDone_ISR(pdev);
    }

    if (gintr_status.b.incomplisoin)
    {
      retval |= DCD_IsoINIncomplete_ISR(pdev);
    }

    if (gintr_status.b.incomplisoout)
    {
      retval |= DCD_IsoOUTIncomplete_ISR(pdev);
    }
#ifdef VBUS_SENSING_ENABLED
    if (gintr_status.b.sessreqintr)
    {
      retval |= DCD_SessionRequest_ISR(pdev);
    }

    if (gintr_status.b.otgintr)
    {
      retval |= DCD_OTG_ISR(pdev);
    }
#endif
  }
  return retval;
}

这里面也没有什么需要改的，不同的中断函数内会调用不同的回调函数，如果应用层需要使用某个中断，直接在上一节的回调函数中进行编写即可。
