TMS320F280049 CLB模块--总览（0）

已于 2024-05-11 15:54:44 修改
阅读量474 收藏 5
点赞数 4
分类专栏： TI C2000 文章标签： mcu
于 2024-05-09 18:19:38 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/shacheyoumen/article/details/138625021
版权

CLB模块是可配置的逻辑块，和FPGA的CLB有些不同。

全局框图

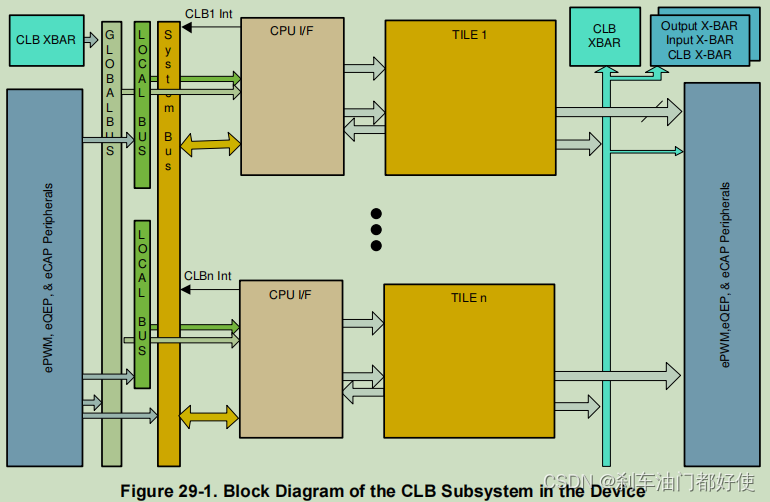

下图是CLB模块在系统中的交互，图中CLB XBAR和TILE是CLB。从049中有4个CLB，也就是TILE1-4。

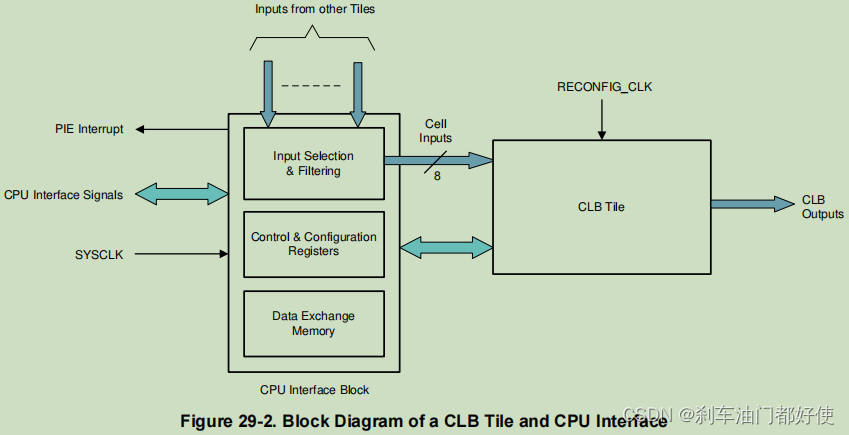

下图是CPU和CLB交互的示意图。

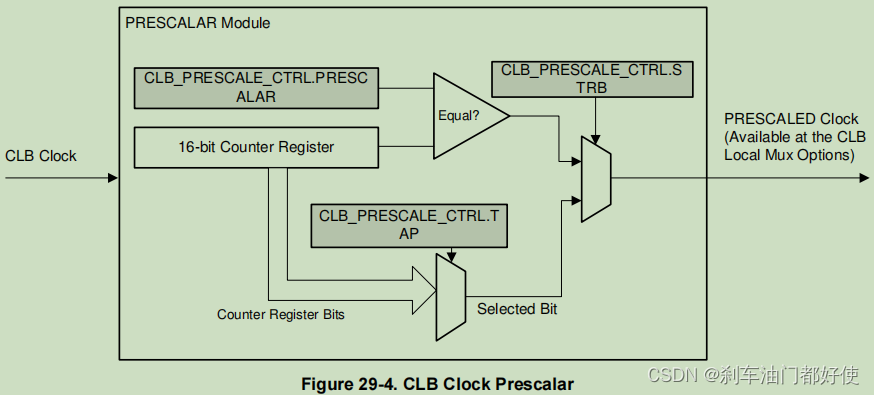

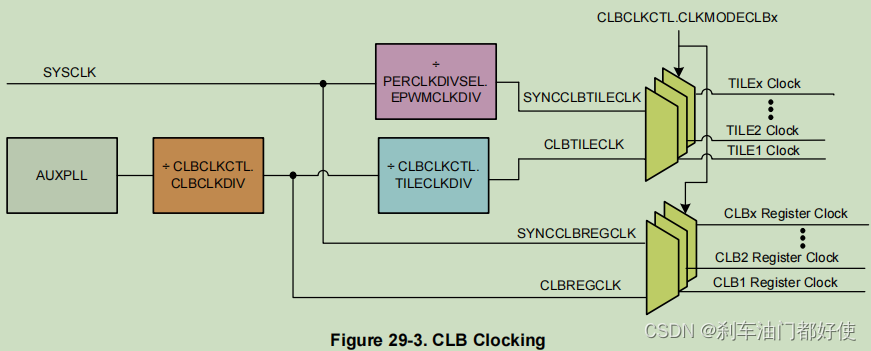

下图是CLB的时钟。

TILE子模块

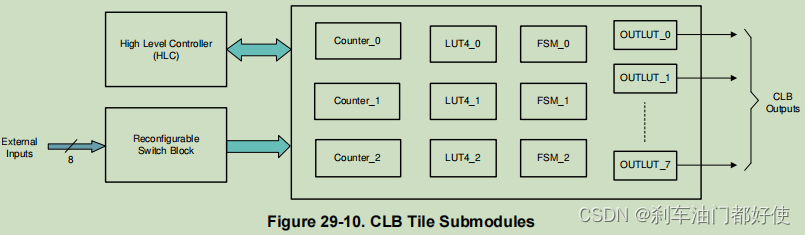

下图是CLB Tile的内部子模块框图。

从上图可以看到CLB有1个HLB，3个counter，3个LUT4，3个FSM，8个OUTLUT。输入由可配置的交换块来选择。
