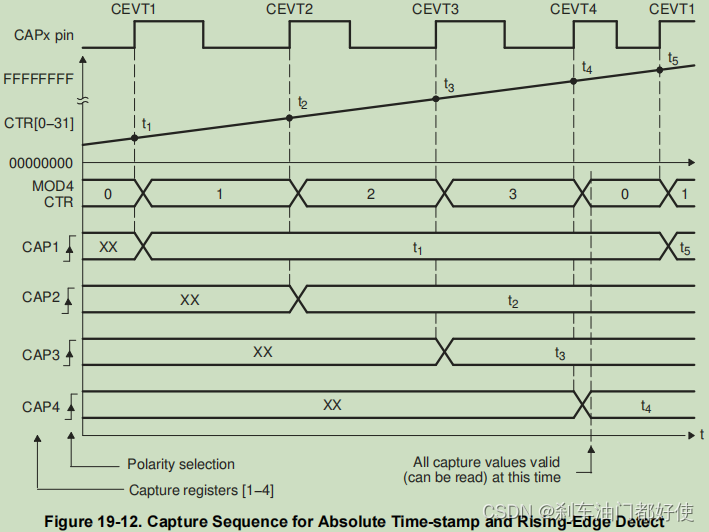

例1-上升沿触发

如下图所示，evt1-4设置为上升沿触发，在每个上升沿ctr值依次加载到cap1-4.

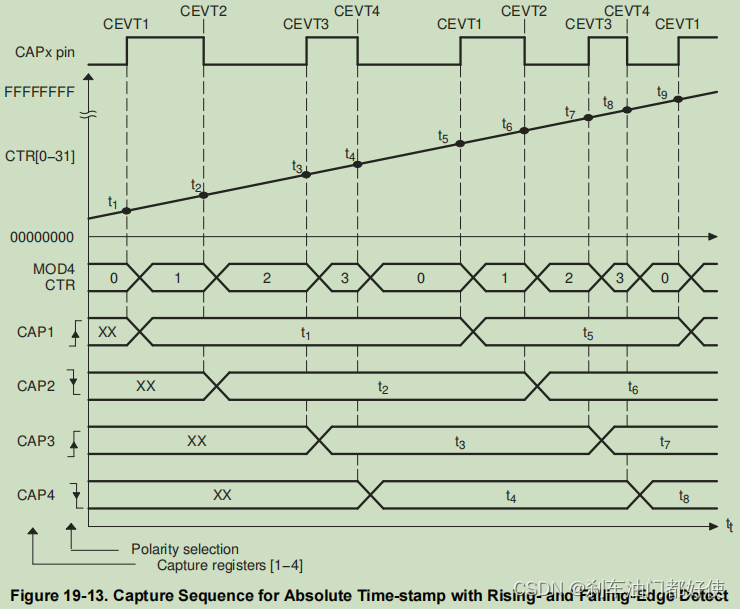

例2-上升下降沿触发

每个边沿都可选为事件，每次事件到来，依次把ctr加载到cap1-4。

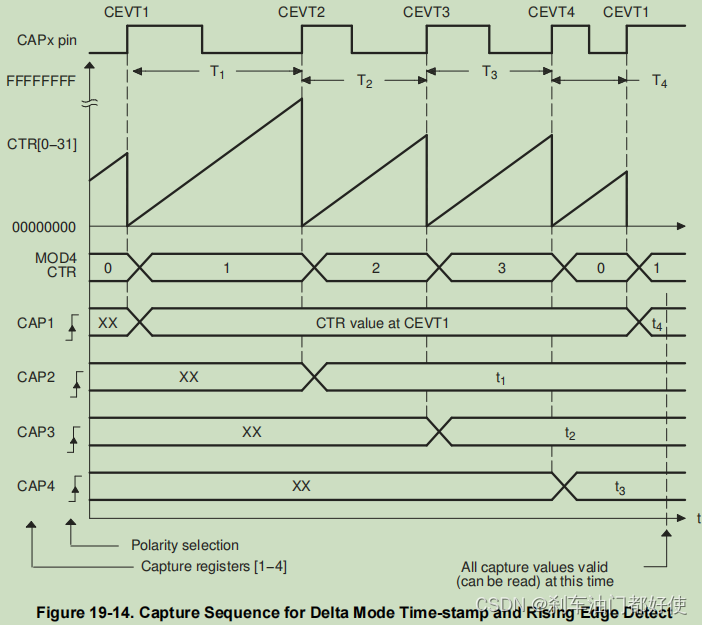

例3-差异模式下上升沿触发

差异模式下每次事件到来时会先加载ctr到cap，然后清零ctr。

参考文档：

TMS320F28004x Real-Time Microcontrollers Technical Reference Manual (Rev. G)
