线性稳压电路和开关稳压电路

稳压二极管稳压电路

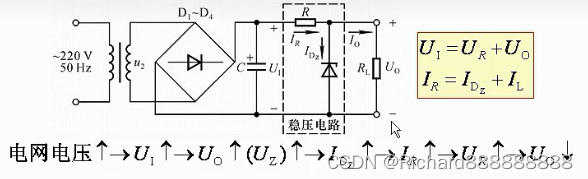

电网电压增大，导到u1端的电压增大，从而使输出电压，稳压二极管两端的电压增大，稳压二极管两端电压增大，使流过的电流增大。那么，流过线性电阻R的总电流增大。

Ur电压增大，从而又使输出电压降低。

合理的R取值，使电网电压波动，也能使输出电压保持稳定 。

负载减小的情况 ：

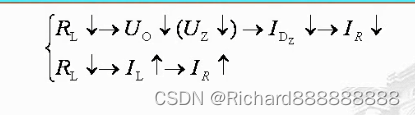

负载减小的情况，分两种情况

一方面，输出电压uo减小，稳压二极管两端电压减小，使流过的电流减小，从而使流过线性电阻R的总电流减小。

而同时，负载电阻减小，输出电流会增大，从而使线性电阻R上的总电流增大。’

如果这两个电流正好能够抵消的话，线流电阻上电压就不会有变化 。

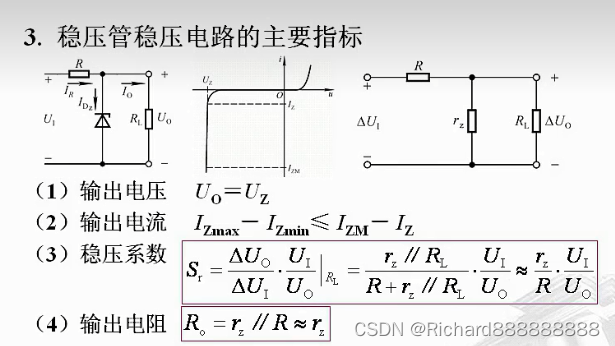

稳压管等效的是一个动态的电阻。

稳压系数是越小越好。

在稳压管电阻与负载电阻并联时，如果两电阻阻值相差巨大，可近似为小的电阻。

输出电阻可近似看成是

稳压管稳压电路，运用在负载小，变化范围也要小。适应于电压输出固定 。

1、输出电压 不可调，2、输出电流的负载范围太小。

串联型稳压电路

要解决输出电压具有一定的调节范围。输出电流范围可调，最大范围值大。

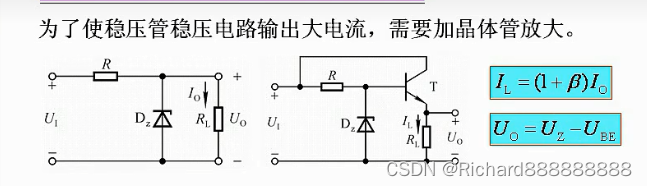

通过添加晶体管的方式，增大输出电流。

不过这个电路，BE之间的电压变化 ，会使Uo变化 ，对于稳定 性来说，还不如上面的电路。

不管什么原因引起的Uo变化 ，都将通过UCE调节，使Uo稳定 。故称晶体管为调整管。

若要提高稳压性能，就要加深其负反馈，即提高放大电路的放大倍数。

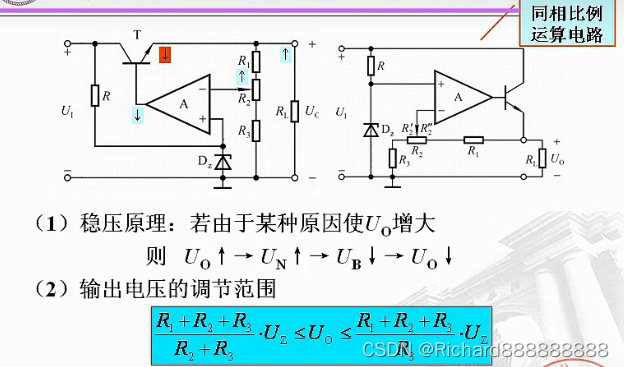

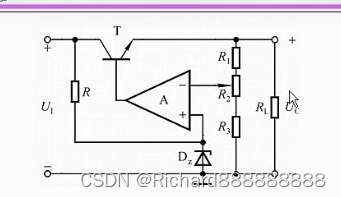

具有放大环节的串联型稳压电路

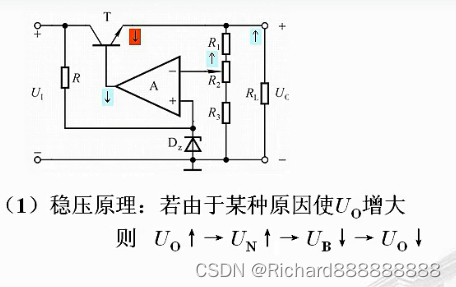

输出的变化是接在放大器的负极，所以输出增大，经过反向放大器就减小。以此来调节稳压。

实用电路

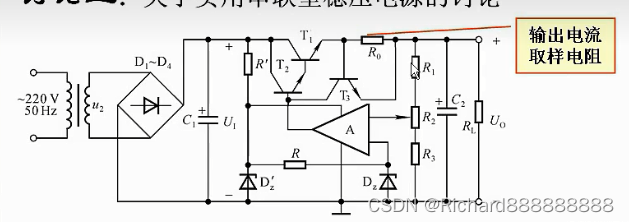

当R0过流的时候 ，就会使T3管导通，T3管给T2管分流。 这样就保护了调整管部分。

R1，R2,R3取样电阻是大一点好，还是小一点好?

当然是大一点好，功率 不希望消耗在电路上。

C2作用滤波作用。

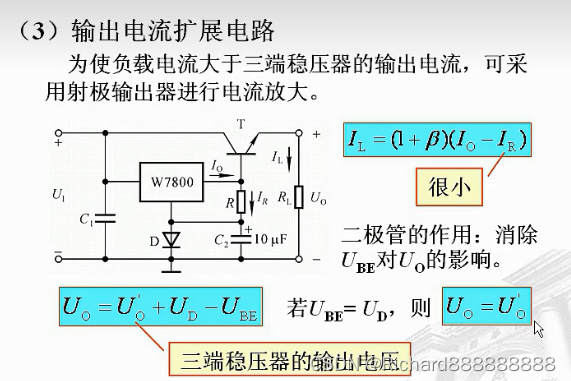

线性稳压电源，功耗大，开关型 稳压电源，功耗小。

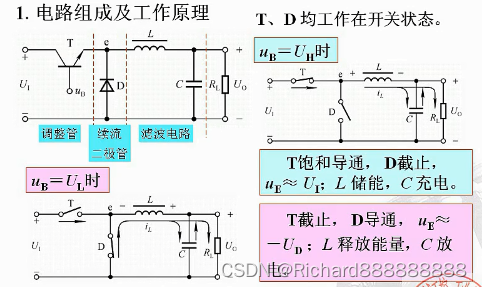

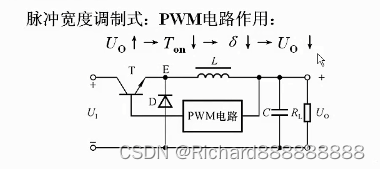

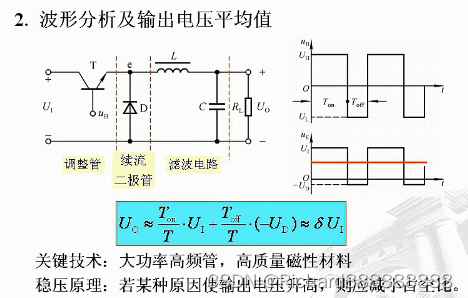

T开关管导能时，L,C储能，二极 管D截止，T截止时，D导通L,C放能。
