电路中的叠加定理

最新推荐文章于 2025-02-18 22:32:53 发布
最新推荐文章于 2025-02-18 22:32:53 发布
阅读量5.4k 收藏 14
点赞数 4
分类专栏： 电路
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/scdn1172/article/details/104895113
版权

叠加定理在把电压源置零时，用短路替代。
在把电流源置零时，用开路替代。

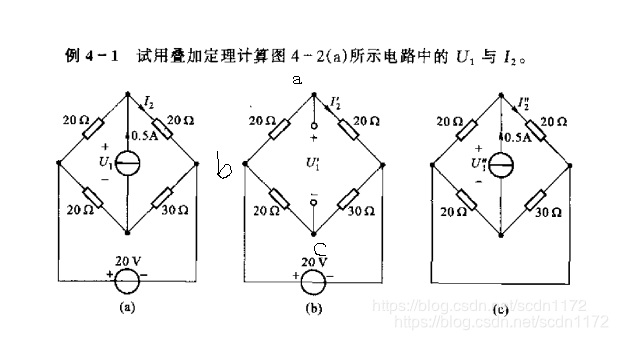

在这里插入图片描述在这里插入图片描述
并联所以两条支路电压都是20V。

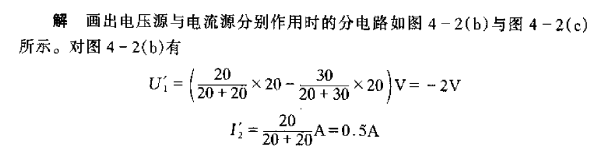

ab间的电压
在这里插入图片描述
bc间的电压
在这里插入图片描述

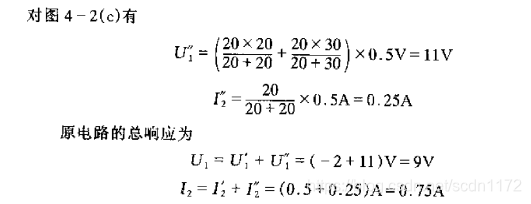

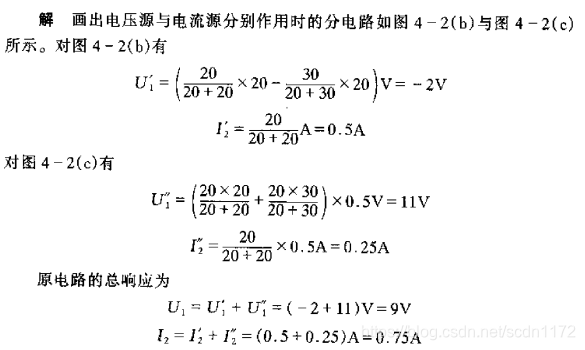

得出
在这里插入图片描述
合并电阻

在这里插入图片描述

若在电路中出现受控源，则受控源必须保留。
