线性稳压电路（三极管，运算放大器）

一.要求引入
我们目前有一个12v电压源，我们需要一个稳定的5V电压输出，我们该如何设计这个电路呢？
二.常见电路
1.对于交流电，我们可以使用变压器进行电压变换，但是对于直流电，这个办法则行不通了。

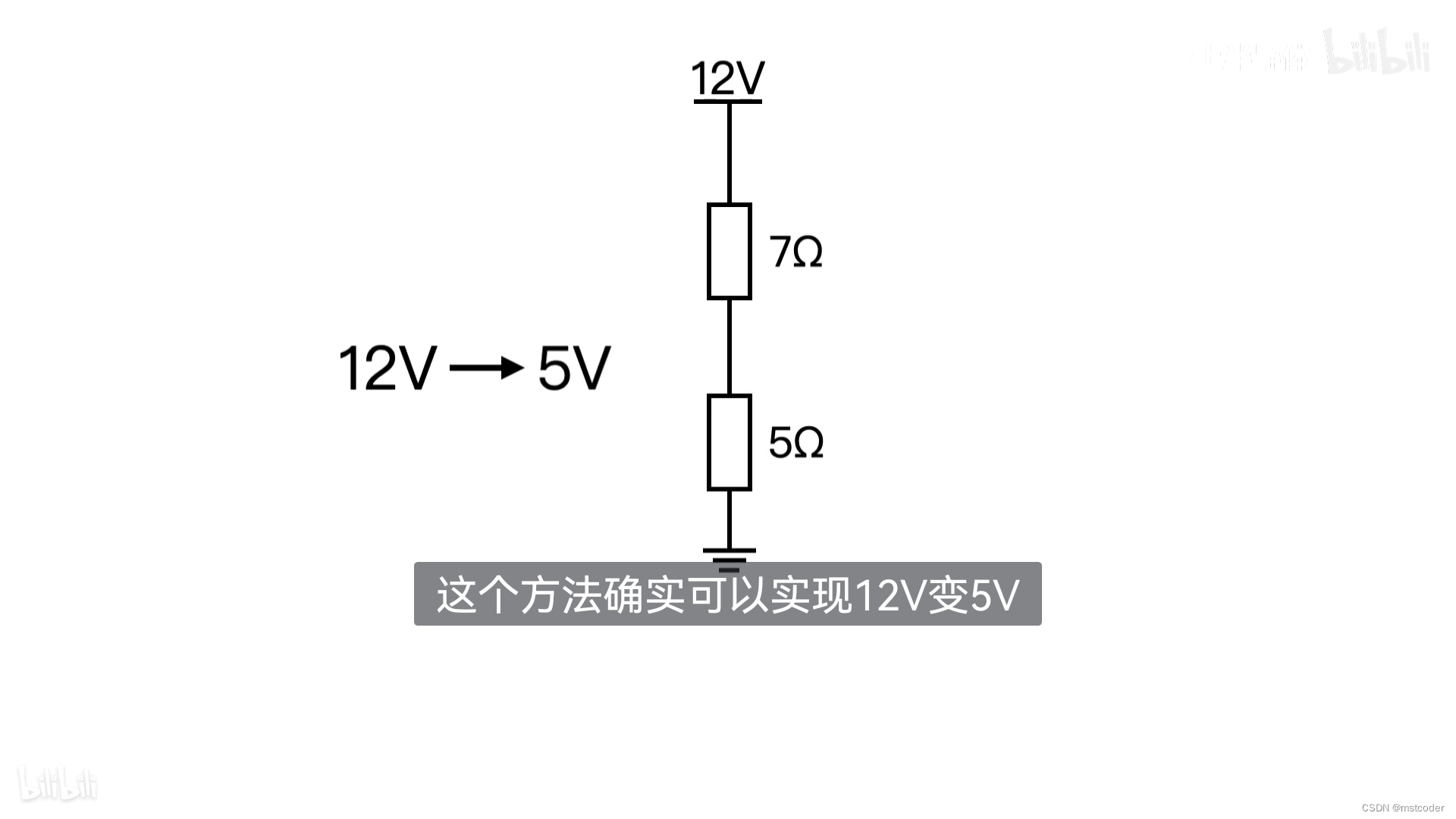

2.从最简单的原理出发，如下图所示，利用这个分压电路可以得目的电压

3.当负载电阻变化时，我们需要对该电路进行改进如图所示：


二.电路分析

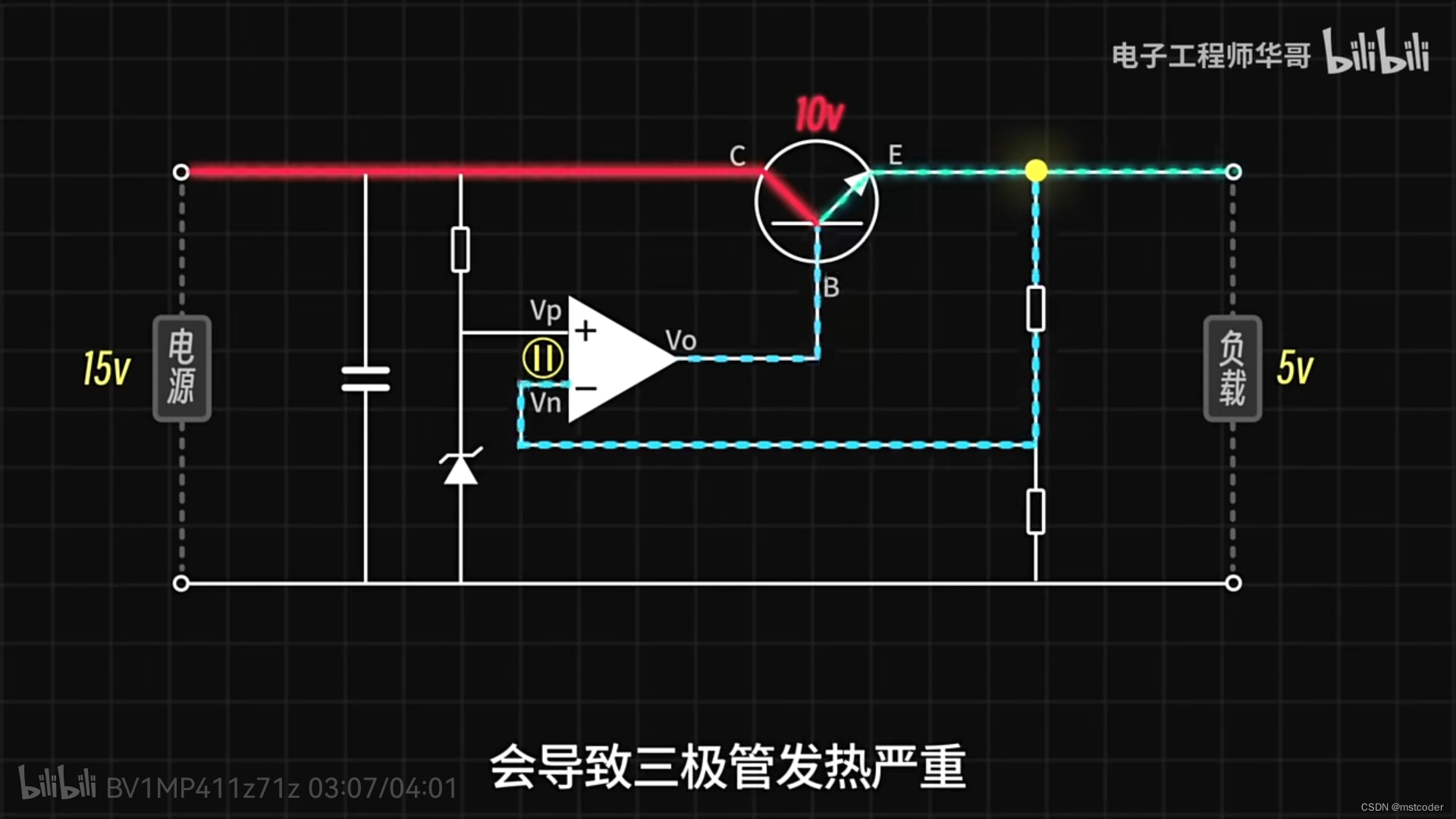

1.电容作用：短路交流信号，使交流信号更快回到负极，最大可能减少对负载和变压电路的影响。
2.利用电阻与稳压二极管分压，固定一个电压值作为放大器同相的输入电压。
3.在电路右侧，设输出电压为5V时，放大器同相和反相的电压相同，都为稳压管稳定的电压幅值。依照这种情形设置两个电阻阻值完成分压。
4.运算放大器：当输出端电压变小，反相电压变小，运放输出增大，三极管输出电流增大；反之亦然。
当输出端电压等于5V时，其余7V都施加在三极管身上，此时三极管工作在线性放大区。
5.优点：输出纹波小，需要外围电子元件少。
缺点：效率低，部分电能以热能形式散失；大电流发热明显。
6.上述电路对应芯片：三端稳压器
学习资源：1.怎么把12V电降到5V？直流线性稳压降压电源原理
2.【这波稳了,线性稳压电路~-哔哩哔哩】
欢迎探讨指正~
