【模电】0015 线性稳压电源的原理及分析

本节我们开始讲电源相关的电路，由于这个系列属于模电，我们仅限于讲直流电源。

直流电源大致可分为线性电源和开关电源，二者的从原理上区分，主要在于其电路中的主功率输出管（三极管或mos）工作的状态不同，线性电源工作在线性区（也即放大区），而开关电源工作在开关区（也即饱和区和截止区）。

1）线性电源的原理

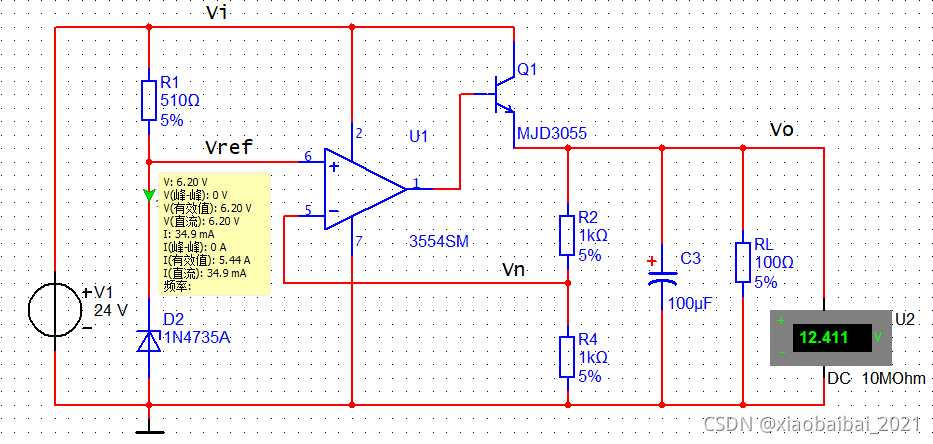

一个简单的线性电源的原理图如下所示：

主要分为三个部分：

a）基准电压源，为电路提供一个不随外界变化的参考电压；图中是最左边的稳压管和电阻实现的，可以实现当输入电压发生变化时，供给后端的参考电压大致保持不变；
