程序升级的概念
1.OTA 和 IAP
OTA 是 Over-the-Air 的简写，即空中下载技术，通过移动通信网络（2G/3G/4G 或 Wifi）对设备终端上固件、数据及应用进行远程管理的技术。简单来说 OTA 技术实现分三步：首先将更新软件上传到 OTA 中心，然后 OTA 中心无线传输更新软件到设备端，最后设备端自动更新软件。

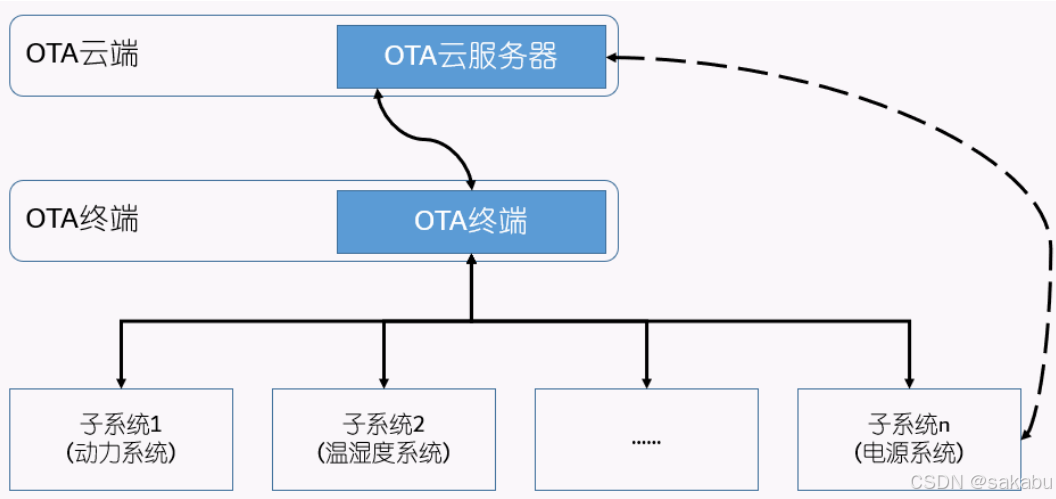

下图中，OTA 终端和 OTA 云端交互，下载到固件，然后烧录：
IAP 是“In Application Programming”的简写，就是用户程序运行时对 Flash 的某些区域进行烧写，可以写入新版本的软件、用户数据等。IAP 主要包括 BootLoader 和应用程序两部分：在升级时运行的是 Bootloader，它接收新版本的应用程序，烧写在 Flash 上。
要实现 OTA（就是通过网络升级软件），需要使用 IAP 技术。要使用 IAP，需要引入 Bootloader。
上电后，先运行的程序被称为 BootLoader。它的作用和工作流程如下：
① 判断是否需要升级固件，如果无需升级，就启动 Flash 另一个区域的应用程序
② 如果需要升级，通过 OTA 数据包交互协议，接收新版本的软件、烧录到 FLASH 上，然后设置升级标志位并重启
③ 重启后运行的仍然是 Bootloader，它根据标志位启动新版本的软件。
2.阿里 OTA 服务器简单体验

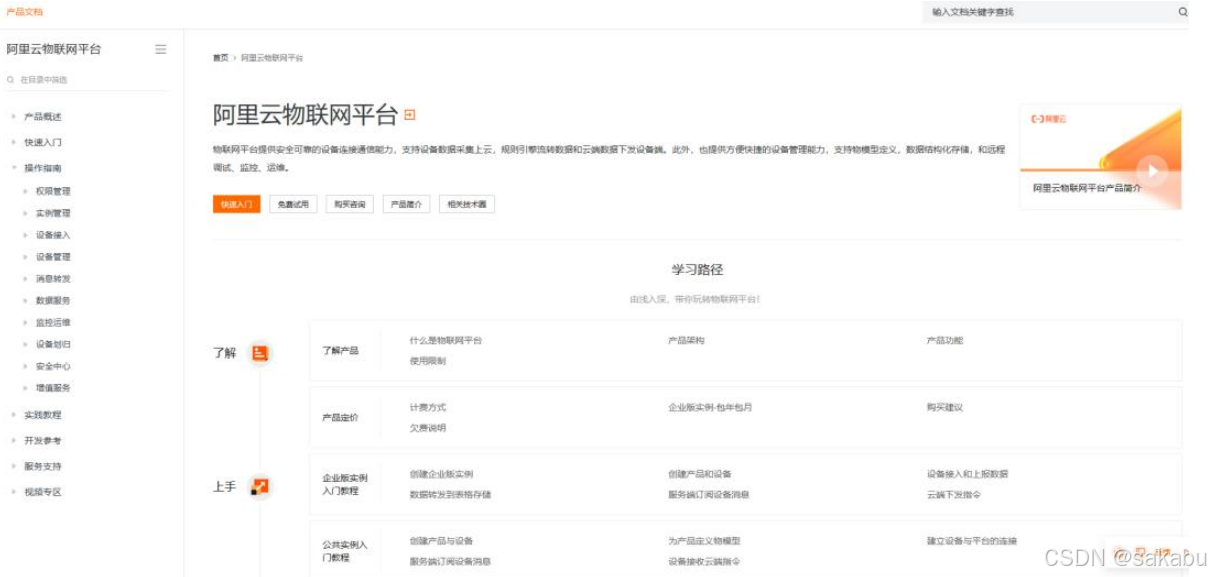

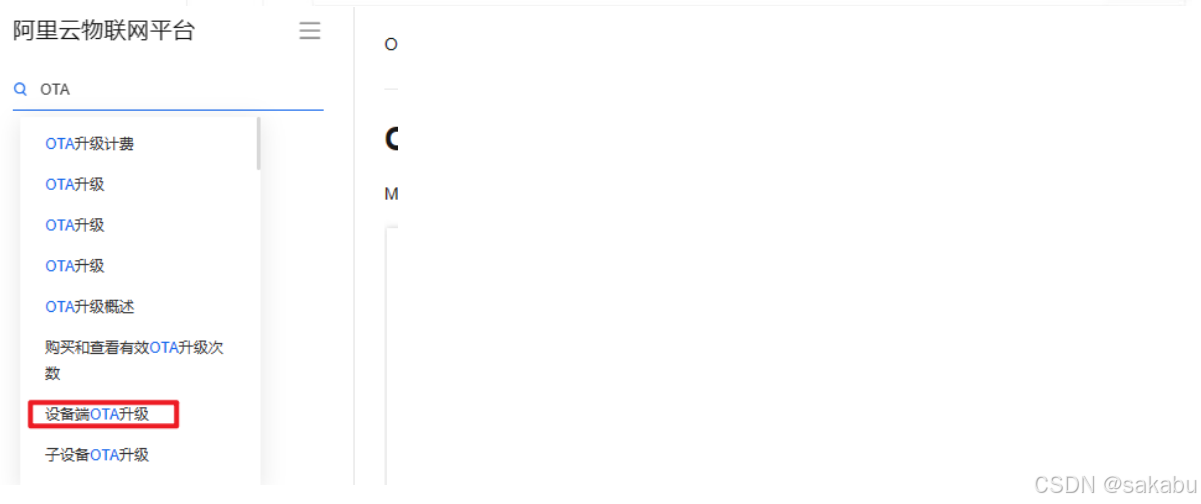

在阿里云物联网平台，可以购买 OTA 服务：

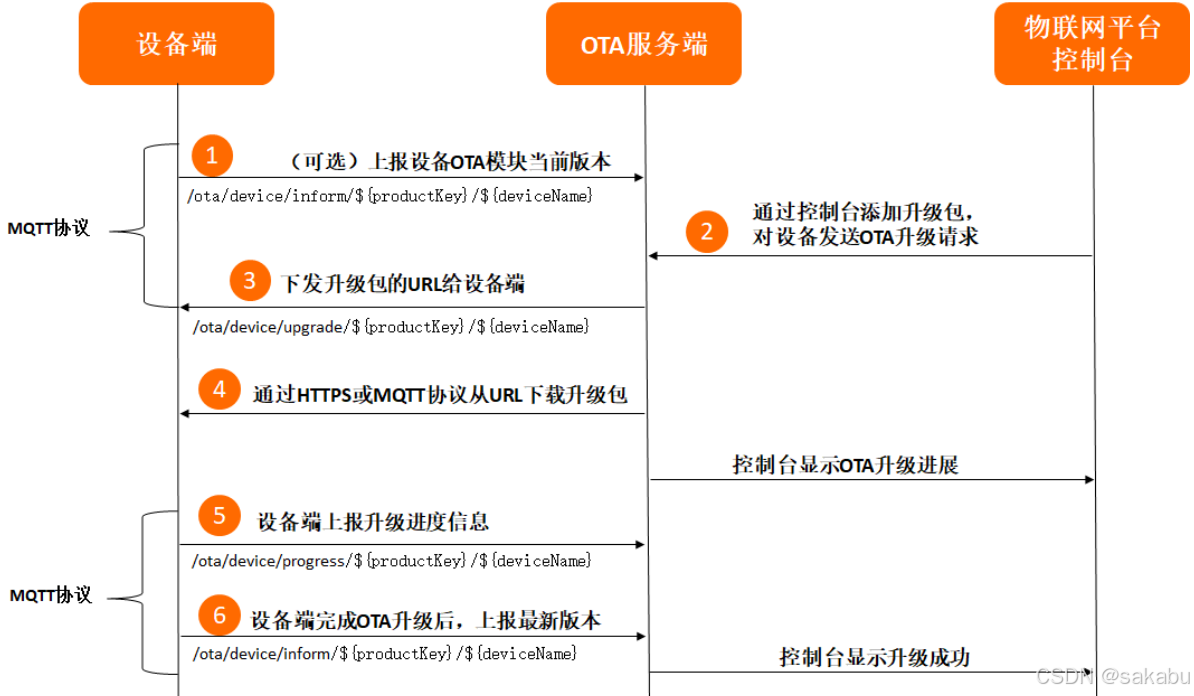

它的 OTA 升级流程如下：
由于要使用 MQTT 协议，所以我们暂时不深究 OTA 技术，本文讲解 IAP 并编写代码实现程序升级。
3.IAP 与 Bootloader

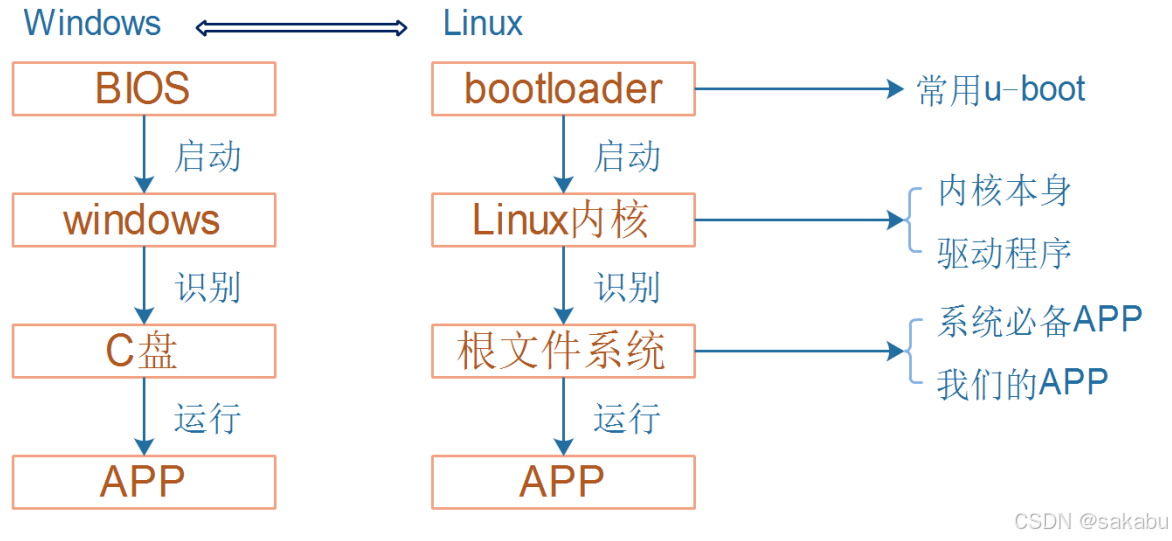

在 Linux 系统中，软件组成可以跟 Windows 进行类比：
BootLoader 的主要作用是：
① 初始化硬件：比如设置时钟、初始化内存
② 启动内核：从 Flash 读出内核、存入内存、给内核设置参数、启动内核
③ 调试作用：在开发产品时需要经常调试内核，使用 BootLoader 可以方便地更新内核
在单片机中，软件没那么复杂，一般只有一个程序，上电就运行这个程序，并不需要 BootLoader。
但是涉及软件升级时，必须引入要 BootLoader。假设没有 BootLoader，程序无法升级自己： ① 单片机资源比较紧张，Flash 容量比较小，一般无法存储两份程序
② 当前的程序在 Flash 上运行，它无法更新自己：通过网络等手段下载程序到内存后，烧写到 Flash 不就破坏本身正在运行的程序了吗？
所以在单片机中，涉及软件升级时，必须引入 BootLoader：

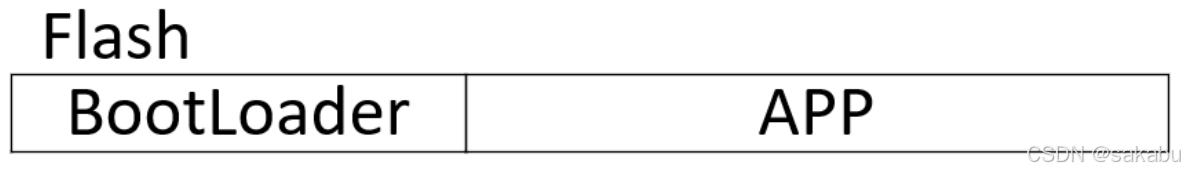

Flash 上烧写有 BootLoader 和 APP(用户程序)，启动过程如下：
① 上电时 BootLoader 先运行
② BootLoader 判断发现：Flash 上有 APP 并且无需升级，BootLoader 就会启动 APP
③ BootLoader 判断发现：Flash 上没有 APP 或者需要升级，BootLoader 执行升级操作
（理解上面这些步骤，我们需要在Flash里分配最前面的一段空间，用来烧写 Boot Loader ，上电时默认从Flash最前面取代码来执行，在Flash最后面后续会分配一小部分空间用来存放配置信息，可以根据这些配置信息来判断是否要进行程序升级等等，后续会有代码讲解，慢慢看下去 ）
实现升级功能
1.升级方案设计
① 上位机与下位机

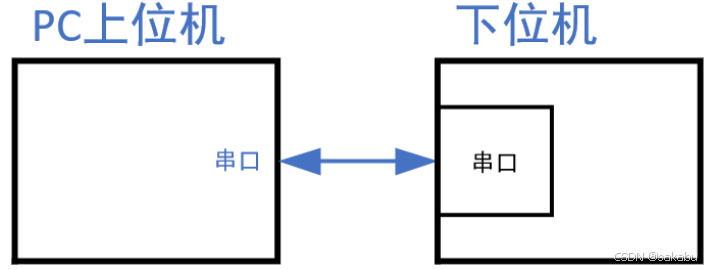

上位机与下位机使用 USB 串口相连：

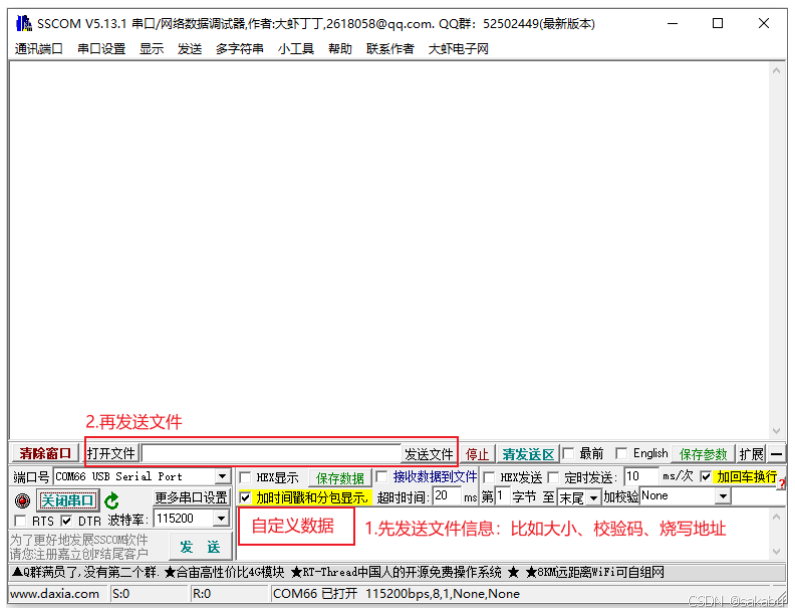

上位机使用 sscom 串口调试助手发送固件，如下图（数据定义后面再设计）：
① 先发送文件信息
② 再发送文件
下位机：等待文件信息、读取上位机发来的数据、烧写。
② Flash 使用规划

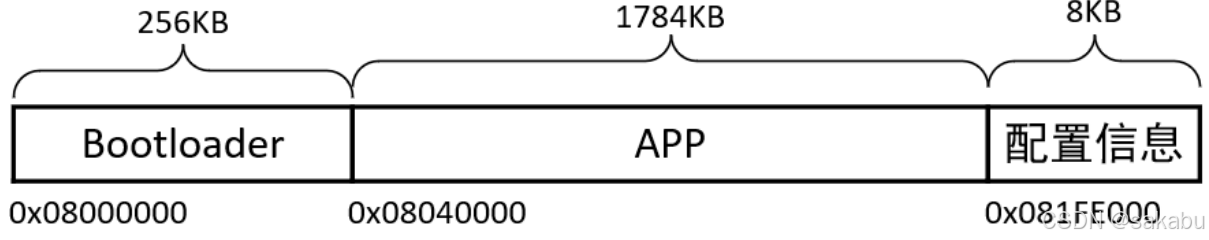

STM32H563RIV 内置 2MB Flash，划分如下：
① Bootloader 占据 256KB 空间
② APP 占据 1784KB 空间
③ 配置信息占据最后一个扇区 8KB 空间：用来保存 APP 版本、大小、校验码等信息。
（不同型号的芯片需要自己去查看 Flash 的大小）
③ 下位机启动流程

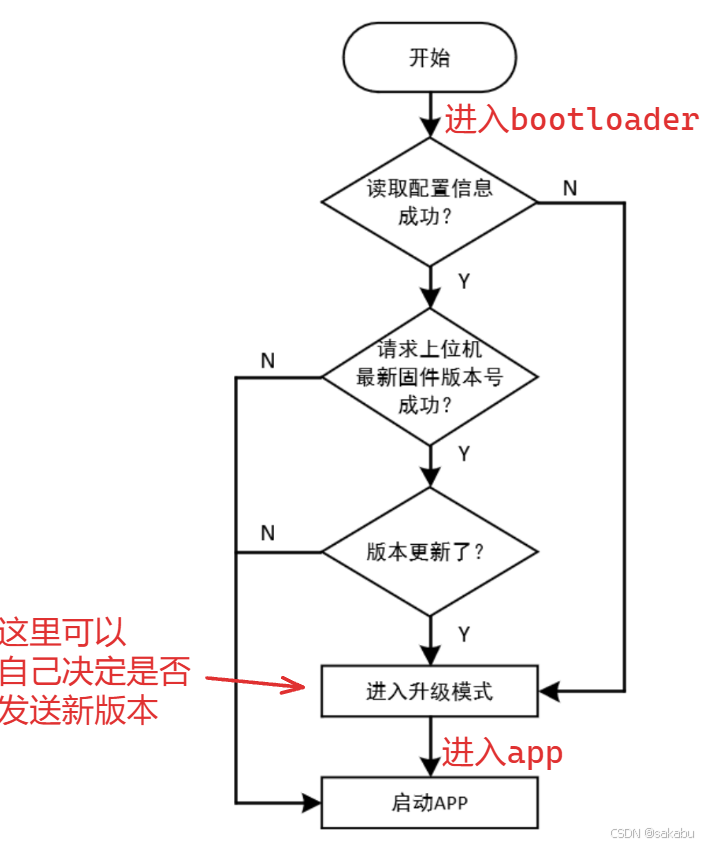

Bootloader 流程图如下：
所以进入升级模式有两种方式：
① 根本没有应用程序，即没有配置信息，这时就会进入升级模式，烧写应用程序
② 上位机发来的固件信息里的版本号比当前应用程序的版本号要高，也会进入升级模式
2.必备知识
① Cortex M3/M4/M33 启动流程

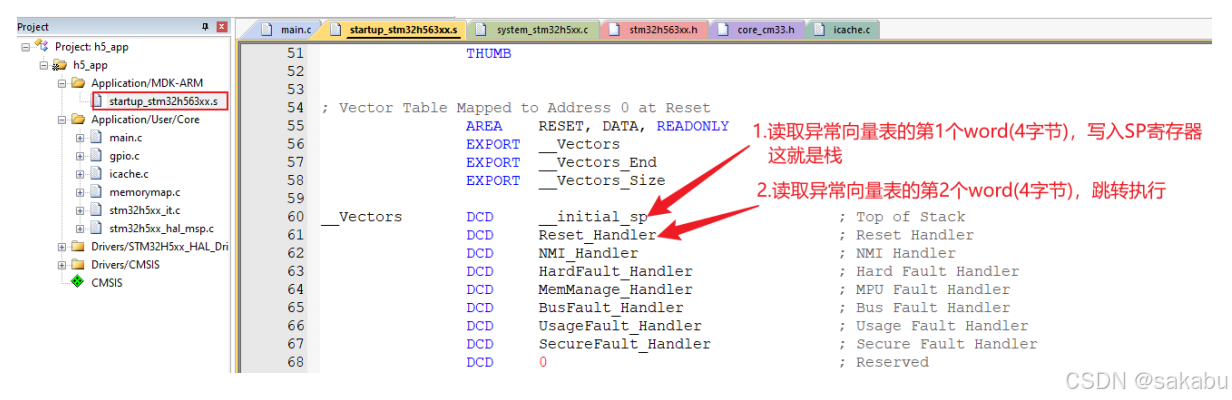

上电后，CPU 默认从 0 地址开始启动：
① 地址 0 就是默认的异常向量表基地址，使用 Flash 启动时 0 地址被映射到 Flash 基地址 0x08000000。
② CPU 读取异常向量表第 1 个 word（4 字节），写入 SP 寄存器
③ CPU 读取异常向量表第 2 个 word（4 字节），跳转执行：这就是 CPU 运行的第 1 个指令
② 异常向量表
当发生各类异常、中断时：
① 硬件会从异常向量表中，根据异常号、中断号找到一项，这项里保存的是“处理函数的地址”
② 硬件跳转执行这个处理函数。

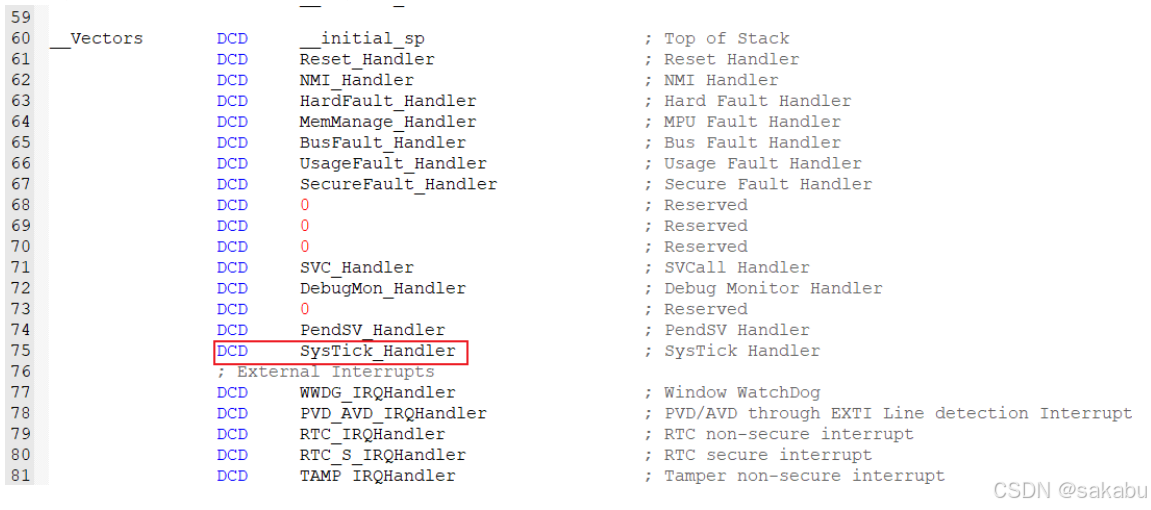

以 SysTick 中断为例，SysTick 中断发生时，硬件会调用如下函数：
能正确使用中断的前提是：
① 把异常向量表的基地址告诉 CPU：这可以设置 SCB 里的 VTOR 寄存器（寄存器地址为 0xE000ED08）
② 在异常向量表里，填充中断处理函数
③ CPU 内部寄存器

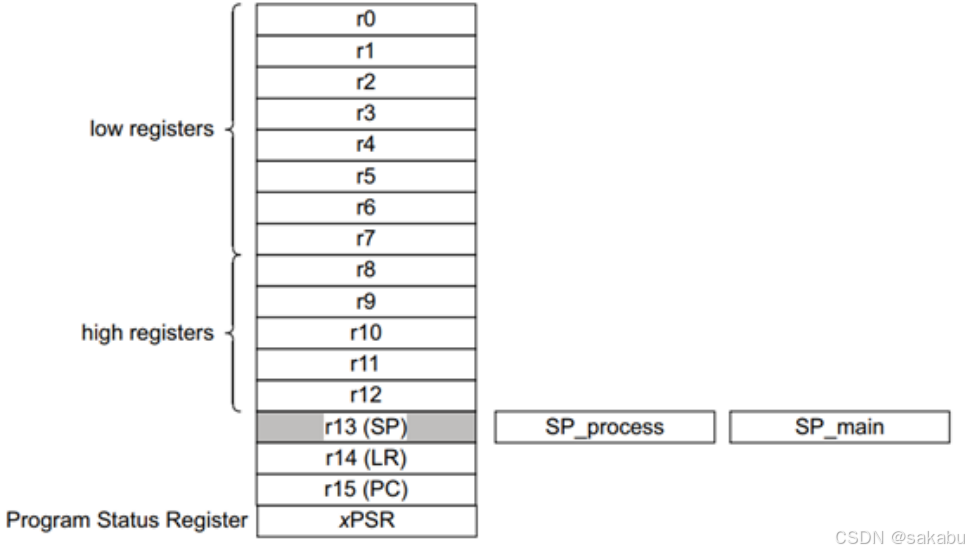

无论是 cortex-M3/M4/M33，CPU 内部都有 R0、R1、……、R15 寄存器；它们可以用来“暂存”数据。
对于 R13、R14、R15，还另有用途：
① R13：别名 SP(Stack Pointer)，栈指针
② R14：别名 LR(Link Register)，用来保存返回地址
③ R15：别名 PC(Program Counter)，程序计数器，表示当前指令地址，写入新值即可跳转
④ 几条汇编指令
读内存：Load
# 示例
LDR R0, [R1, #4] ; 读地址"R1+4", 得到的4字节数据存入R0
写内存：Store
# 示例
STR R0, [R1, #4] ; 把R0的4字节数据写入地址"R1+4"
加减：
ADD R0, R1, R2 ; R0=R1+R2
ADD R0, R0, #1 ; R0=R0+1
SUB R0, R1, R2 ; R0=R1-R2
SUB R0, R0, #1 ; R0=R0-1
比较：
CMP R0, R1 ; 结果保存在PSR(程序状态寄存器)
跳转：
B main ; Branch, 直接跳转
BL main ; Branch and Link, 先把返回地址保存在LR寄存器里再跳转
BX R1 ; 先在R1里保存地址再跳转
3.编写 APP

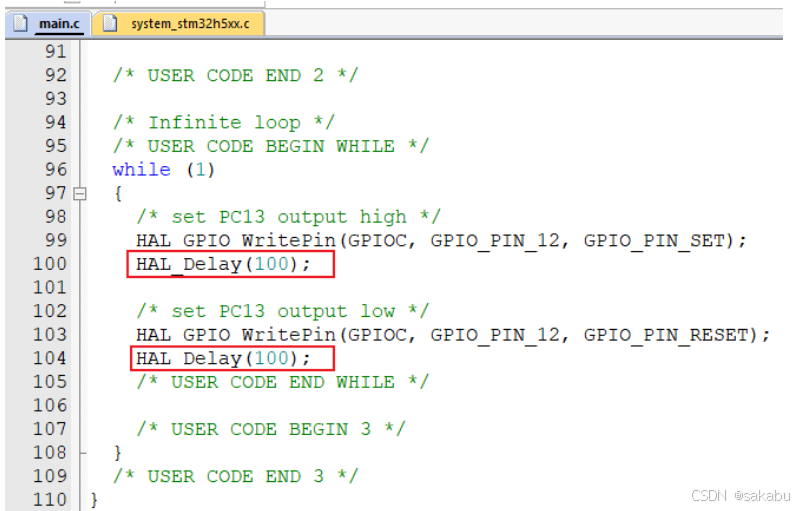

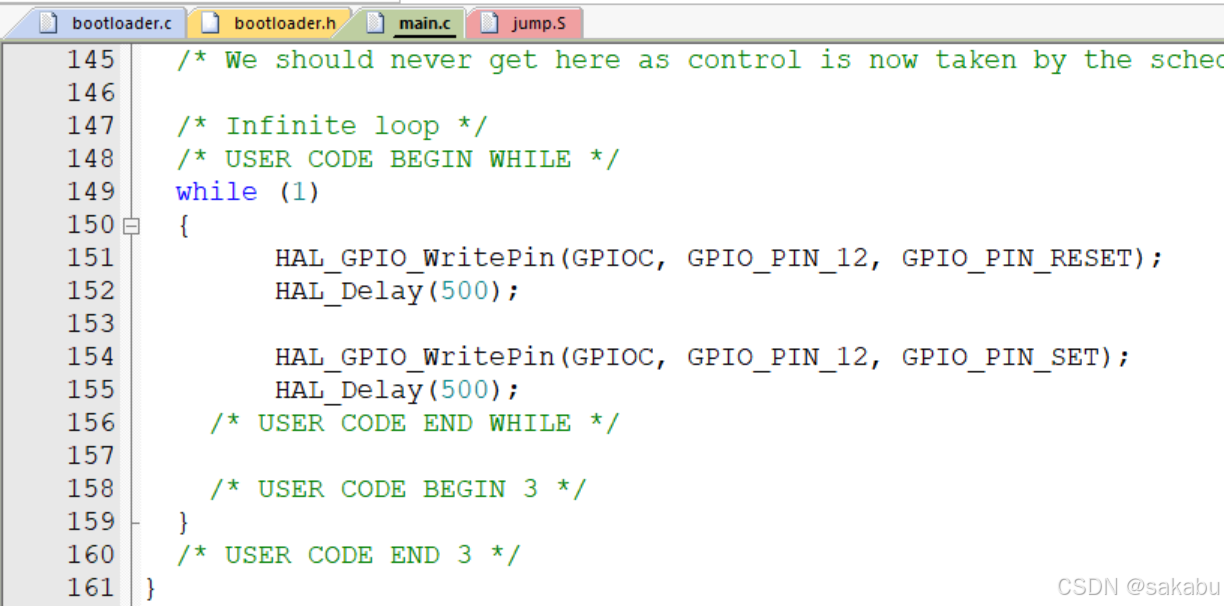

编写一个 APP（点灯）
h5_app：
烧写在 Flash 开头时能看到灯闪烁。然后修改 RO 地址为0x08040000，烧写后灯不闪烁（需要先擦除 Flash 开头的程序）。
要点：

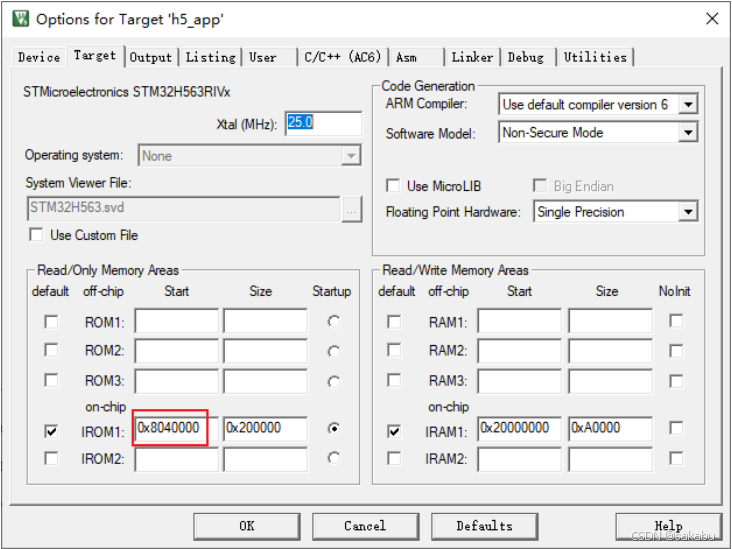

① 设置 RO 地址为 0x08040000：

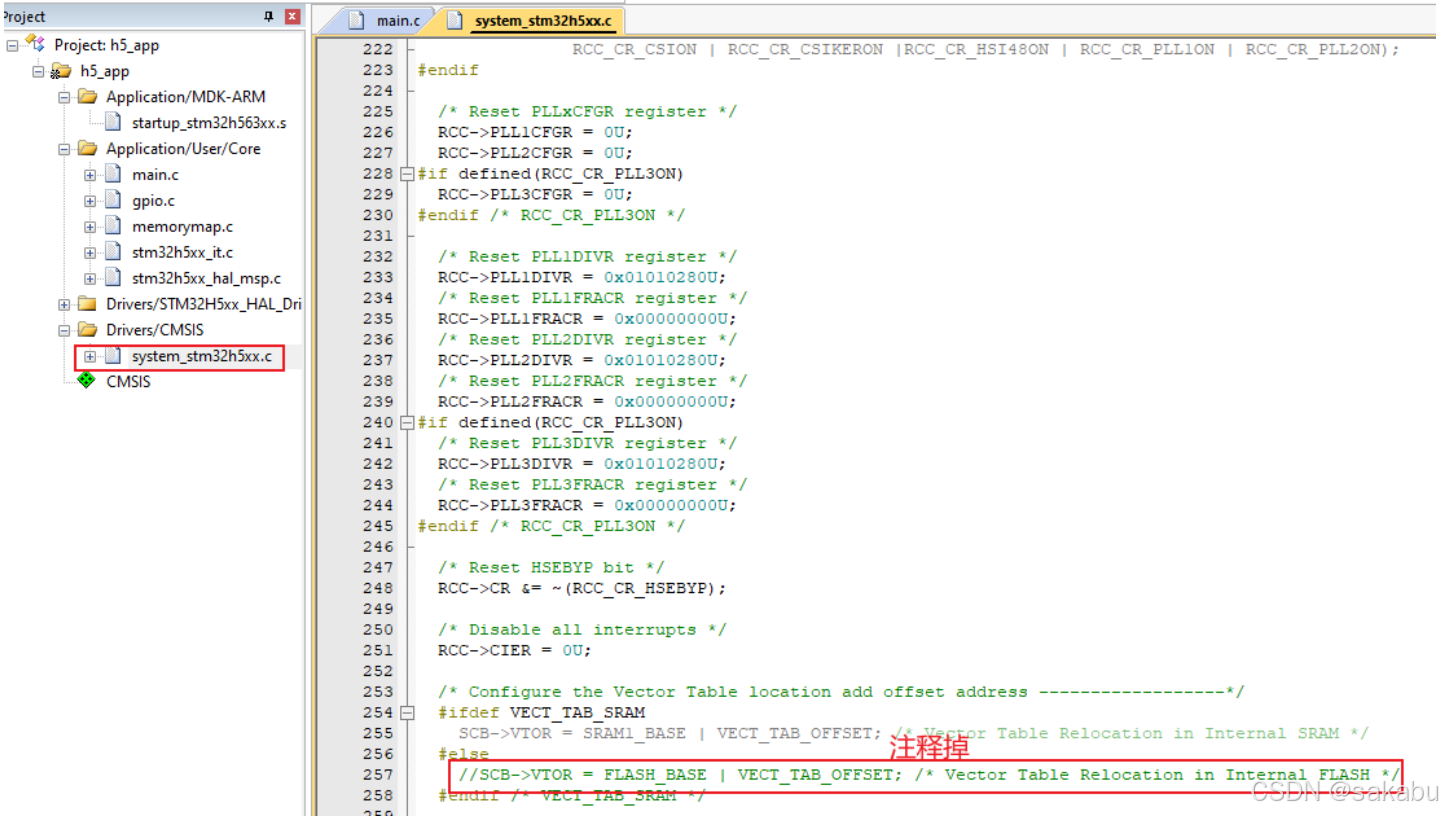

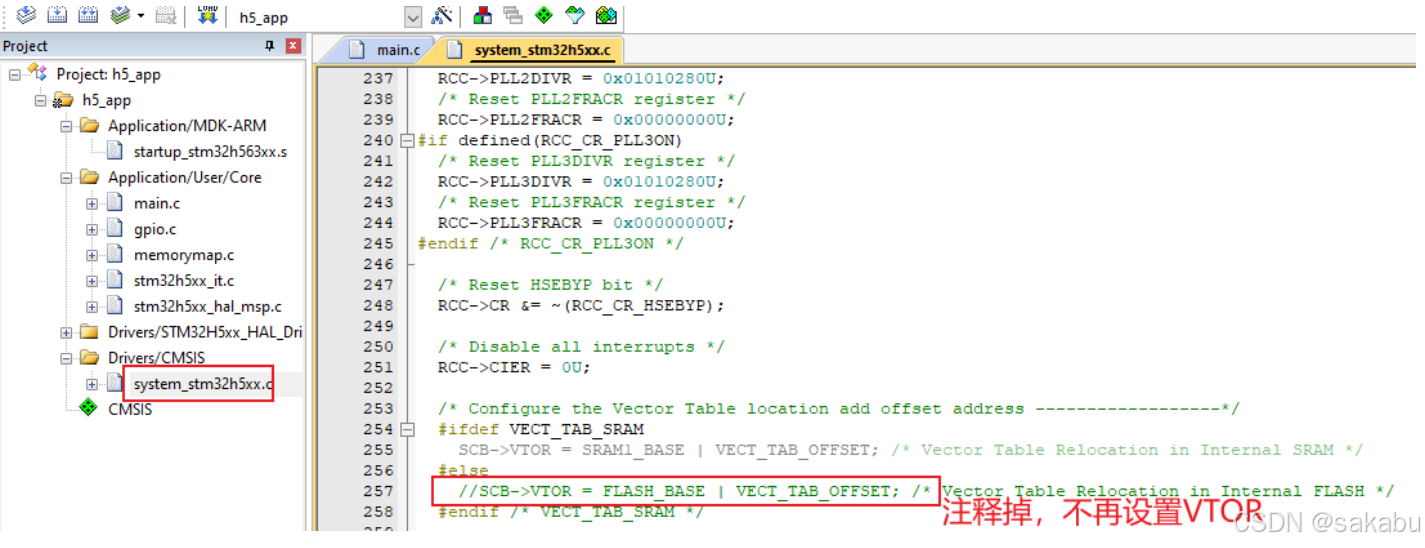

② 不要使用默认的异常向量表：
这段代码表示使用Flash开头的异常向量表，但是我们修改了应用程序的烧写位置。以后我们要在Flash开头一段空间内烧写bootloader程序，并且将异常向量表的基地址放在属于应用程序的Flash空间的开头。接下来我们来编写 bootloader 的代码。
4.编写 Bootloader 实现启动功能
（注意：要重新创建另外一个工程，boot loader的代码和app的代码不在同一个工程里）
Bootloader 要启动 APP，需要模仿硬件上电后做的事情：
① 读取异常向量表的第 1 个 word，设置进 SP 寄存器
② 读取异常向量表的第 1 个 word，跳转执行
h5_bootloader：
汇编代码：
Jump.S
AREA |.text|, CODE, READONLY
; Reset Handler
start_app PROC
EXPORT start_app
; SET vector, r0(0x08040000)==>VTOR
LDR R1, =0xE000ED08
STR R0, [R1]
; READ val of address(0x08040000), set to SP
LDR R1, [R0]
MOV SP, R1
; READ val of address(0x08040004), jump
LDR R1, [R0, #4]
BX R1
ENDP

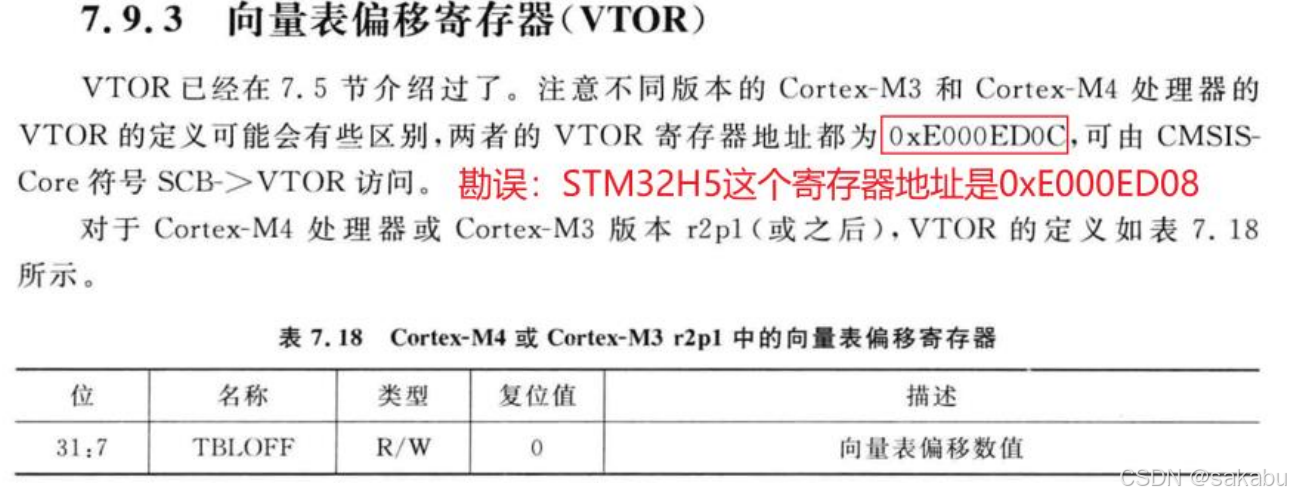

END为了使用新的异常向量表，Bootloader 还要设置 VTOR 寄存器为新的异常向量表。参考《ARM Cortex-M3 与 Cortex-M4 权威指南.pdf》，如下图：
并且，APP 工程里不应该再设置 VTOR（上一个小节讲过）：

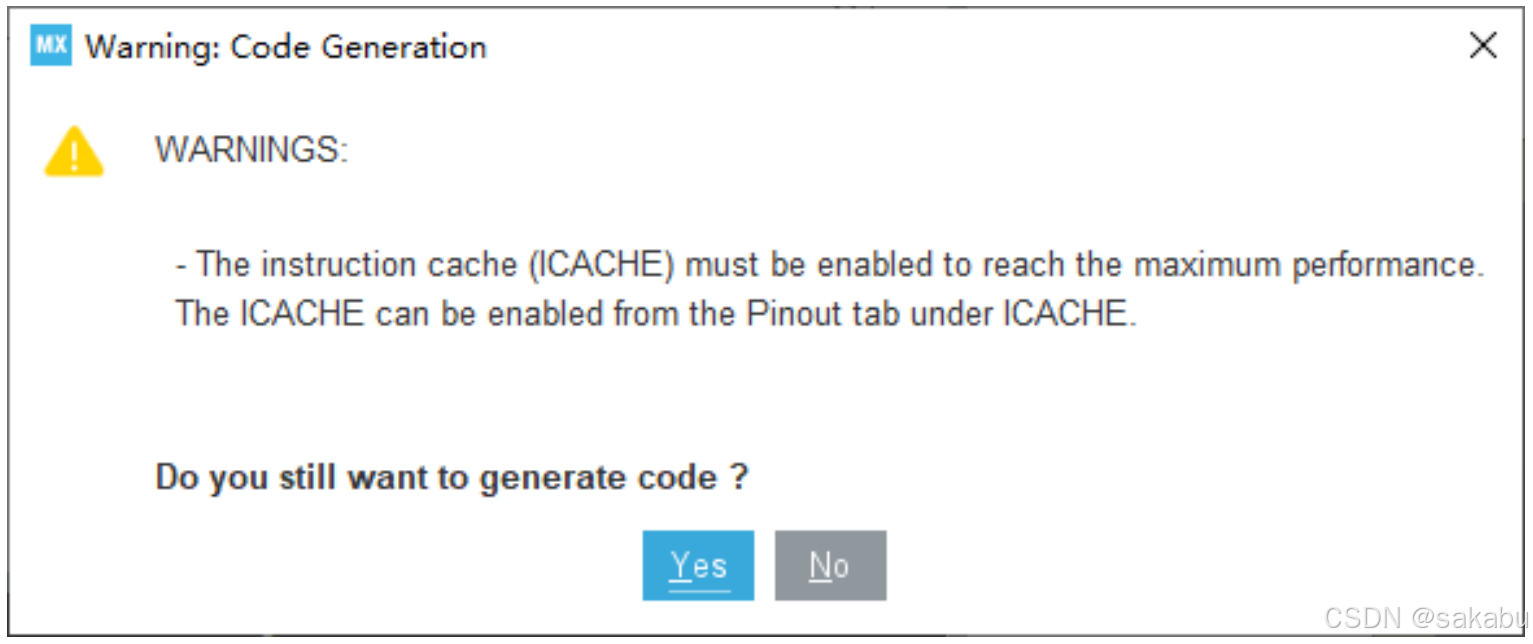

我们使用 STM32CubeMX 创建工程时经常看到如下警告：

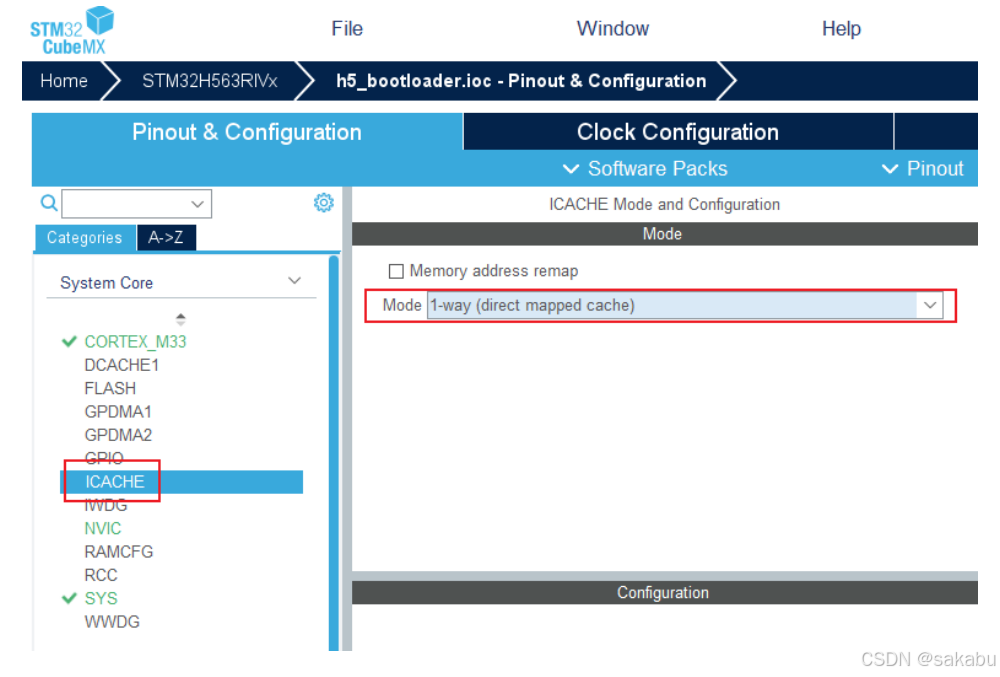

如果不想看到上述警告，可以使能 ICACHE，如下操作：
注意！！Bootloader 和 APP，只能让一个程序使能 ICACHE。如果两个程序都使能 ICACHE 的话，APP 再次初始化 ICACHE 时会导致死机。
最终效果：
① 编译、烧写 h5_app：灯不闪烁。（app烧写在0x80400000）
② 编译、烧写 h5_bootloader：灯闪烁。（bootloader烧写在Flash开头）
5.定义下载协议
下载协议可以自己定义，根据使用流程定义如下：
① Bootloader 发出获取固件信息的请求：发出“1”字符给上位机
② 上位机发送固件信息：先发出 5 个“0x5a”数据给下位机，用于同步，再发送固件信息。
固件信息如下定义：
struct FirmwareInfo {
uint32_t version;//版本号
uint32_t file_len;//文件大小
uint32_t load_addr;//加载地址
uint32_t crc32;//校验码
uint8_t file_name[16];//文件名
/*共32字节*/
};注意：为了方便在串口里操作，上位机发送 uint32_t 的整数时，先发送高字节（大字节序）。
③ Bootloader 发出获取固件的请求：发出“2”字符给上位机
④ 上位机发送 bin 文件
⑤ Bootloader 在烧写过程中，可以发送进度：“$1%”、“$2%”、“$100%”。以字符“$”开头、字符“%”结束。（可有可无）
在 Keil 里生成 bin、反汇编文件：
fromelf --bin --output app.bin app.axf
在 keil 里添加用户命令生成 bin 文件后，可以使用这个工具生成固件信息：
https://pan.baidu.com/s/1prNlDVciWKLF6_DpibVmdQ?pwd=epqw 提取码: epqw
它的用法为（尖括号表示的参数是不可省略的，中括号表示的参数可以省略，version是整数）：
create_firmware_info.exe [load_addr]

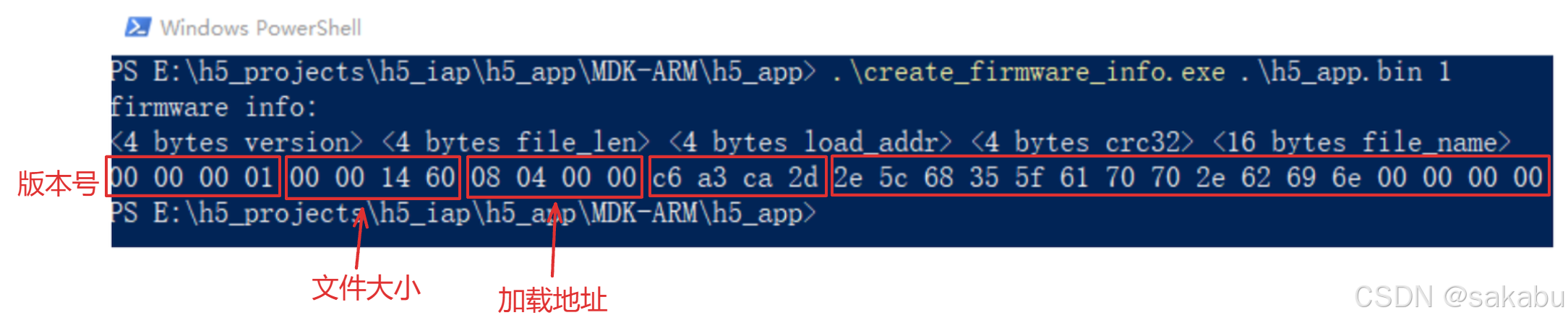

它会分析 bin 文件，打印出长度、加载地址、校验码、文件名。
示例如下：

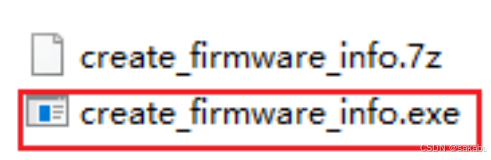

把“create_firmware_info.exe”复制到 bin 文件目录下，然后在命令行执行如下命令：
6.编写 Bootloader 实现下载功能
bootloader.h
#ifndef _BOOTLOADER_H
#define _BOOTLOADER_H
#include <stdint.h>
typedef struct FirmwareInfo {
uint32_t version;
uint32_t file_len;
uint32_t load_addr;
uint32_t crc32;
uint8_t file_name[16];
}FirmwareInfo, *PFirmwareInfo;
/*实现这个任务,用freeRTOS创建*/
void BootLoaderTask( void *pvParameters );
#endif /* _BOOTLOADER_H */在 bootloader.h 里定义结构体，后续我们就通过结构体里的数据来实现bootloader。
bootloader.c
（重点看BootLoaderTask函数）
/*
* 包含各种头文件
*/
/*存放配置信息(固件信息)的地址*/
#define CFG_OFFSET 0x081FE000
#define UPDATE_TIMEOUT 1000
/*用来存放操作串口的句柄,前几个博客经常看到*/
static struct UART_Device *g_pUpdateUART;
/*大字节序转小字节序*/
static uint32_t BE32toLE32(uint8_t *buf)
{
return ((uint32_t)buf[0] << 24) | ((uint32_t)buf[1] << 16) | ((uint32_t)buf[2] << 8) | ((uint32_t)buf[3] << 0);
}
/*获得本地固件信息*/
static int GetLocalFirmwareInfo(PFirmwareInfo ptFirmwareInfo)
{
PFirmwareInfo ptFlashInfo = (PFirmwareInfo)CFG_OFFSET;
/*出错*/
if (ptFlashInfo->file_len == 0xFFFFFFFF)
return -1;
/*如果没错,将固件信息赋给传入的参数*/
*ptFirmwareInfo = *ptFlashInfo;
return 0;
}
/*获得服务器的固件信息(本文用串口程序代替服务器)*/
static int GetServerFirmwareInfo(PFirmwareInfo ptFirmwareInfo)
{
uint8_t data = '1';
uint8_t buf[sizeof(FirmwareInfo)];
/* 发送字符1给PC,表示自己开始等待接收固件信息 */
if (0 != g_pUpdateUART->Send(g_pUpdateUART, &data, 1, UPDATE_TIMEOUT))
return -1;
/* wait for response */
while (1)
{
/*由于上位机我们用串口软件来模拟,手动发送固件信息没那么快,所以等待10s*/
if (0 != g_pUpdateUART->RecvByte(g_pUpdateUART, &data, UPDATE_TIMEOUT*10))
return -1;
/*一开始我们会在固件信息前随便加几个0x5a,接收到5a就把它丢掉,我们要等待真正的数据*/
if (data != 0x5a)
{
/*进入这里表示接收到了第一个真正的字节,存到数组里*/
buf[0] = data;
break;
}
}
/* get firmware info */
for (int i = 1; i < sizeof(FirmwareInfo); i++)
{
/*buf[0]已经有数据了,所以从buf[1]开始,存放固件信息*/
if (0 != g_pUpdateUART->RecvByte(g_pUpdateUART, &buf[i], UPDATE_TIMEOUT))
return -1;
}
/*更新固件信息*/
ptFirmwareInfo->version = BE32toLE32(&buf[0]);
ptFirmwareInfo->file_len = BE32toLE32(&buf[4]);
ptFirmwareInfo->load_addr = BE32toLE32(&buf[8]);
ptFirmwareInfo->crc32 = BE32toLE32(&buf[12]);
strncpy((char *)ptFirmwareInfo->file_name, (char *)&buf[16], 16);
return 0;
}
/*获得服务器发来的固件(编译出来的bin文件)*/
static int GetServerFirmware(uint8_t *buf, uint32_t len)
{
uint8_t data = '2';
/* 发送字符2表示可以接收固件了 */
if (0 != g_pUpdateUART->Send(g_pUpdateUART, &data, 1, UPDATE_TIMEOUT))
return -1;
/* get firmware info */
for (int i = 0; i < len; i++)
{
if (0 != g_pUpdateUART->RecvByte(g_pUpdateUART, &buf[i], UPDATE_TIMEOUT*10))
return -1;
}
return 0;
}
/*计算校验码可以看下面这个网址,不做过多阐述*/
/* https://lxp32.github.io/docs/a-simple-example-crc32-calculation/ */
static int GetCRC32(const char *s,size_t n)
{
uint32_t crc=0xFFFFFFFF;
for(size_t i=0;i<n;i++) {
char ch=s[i];
for(size_t j=0;j<8;j++) {
uint32_t b=(ch^crc)&1;
crc>>=1;
if(b) crc=crc^0xEDB88320;
ch>>=1;
}
}
return ~crc;
}
/************************************************************************************/
void BootLoaderTask( void *pvParameters )
{
struct UART_Device *pUSBUART = GetUARTDevice("usb");
FirmwareInfo tLocalInfo;
FirmwareInfo tServerInfo;
int err;
int need_update = 0;
uint8_t *firmware_buf;
/*先等待一会,PC可能要进行某些操作*/
vTaskDelay(10000); /* wait for pc ready */
pUSBUART->Init(pUSBUART, 115200, 'N', 8, 1);
g_pUpdateUART = pUSBUART;
while (1)
{
/* 获取本地的固件信息 */
err = GetLocalFirmwareInfo(&tLocalInfo);
if (err)
{
/* 如果本地没有固件信息,就设置更新标志位 */
need_update = 1;
}
/*不管成功还是失败,都去获取服务器的固件信息*/
err = GetServerFirmwareInfo(&tServerInfo);
if (!err)
{
/* 如果获取到服务器发来的固件信息,就比较 */
if (tServerInfo.version > tLocalInfo.version)
{
/* 服务器发来的版本号比本地的版本号高,就设置更新标志位 */
need_update = 1;
}
}
else
{
need_update = 0;
}
/*
* 进入更新模式
*/
if (need_update)
{
/*开辟空间存放固件,大小从服务器发来的固件信息里得到*/
firmware_buf = pvPortMalloc(tServerInfo.file_len);
/*获得服务器发来的固件*/
err = GetServerFirmware(firmware_buf, tServerInfo.file_len);
if (!err)
{
/* 根据发来的固件计算校验码 */
uint32_t crc = GetCRC32((const char *)firmware_buf, tServerInfo.file_len);
if (crc == tServerInfo.crc32)
{
/* OK */
/* burn */
pUSBUART->Send(pUSBUART, (uint8_t *)"Download OK\r\n", 13, UPDATE_TIMEOUT);
}
}
}
else
{
/* 进入这里表示不用进入升级模式,跳转执行应用程序 */
}
}
}注释写的比较清除，逻辑不是很复杂，我把代码精简了一部分，把调试信息和出错的分支删减了一些，自己写的时候可以加一些打印信息，这样就知道代码在哪一步出错了。
注意：烧写(burn)和跳转执行应用程序的代码我们还没有写，会在下个小节写，这小节先实现下载功能，看能不能成功获取固件信息及固件(编译出来的bin文件)。

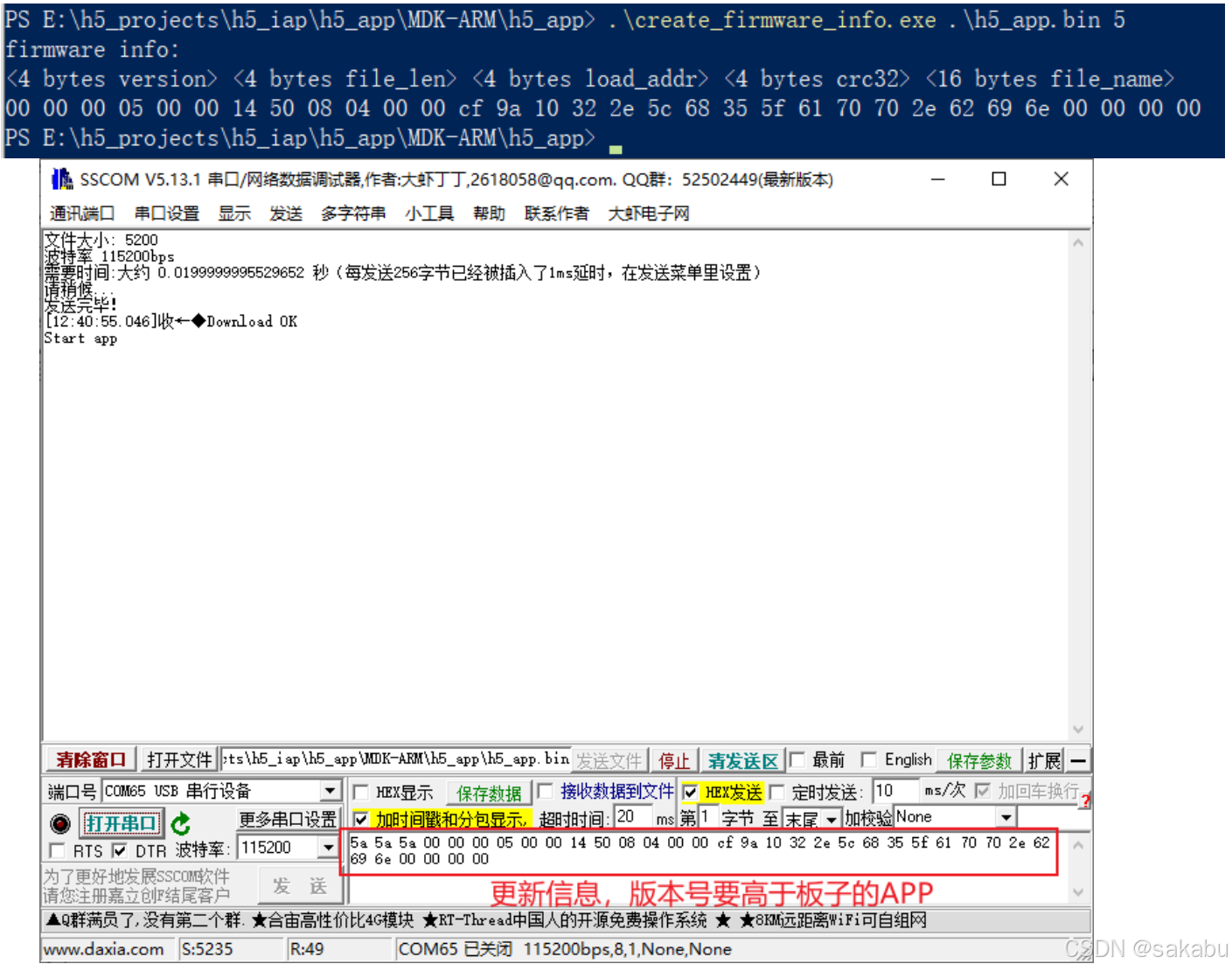

上机实验：

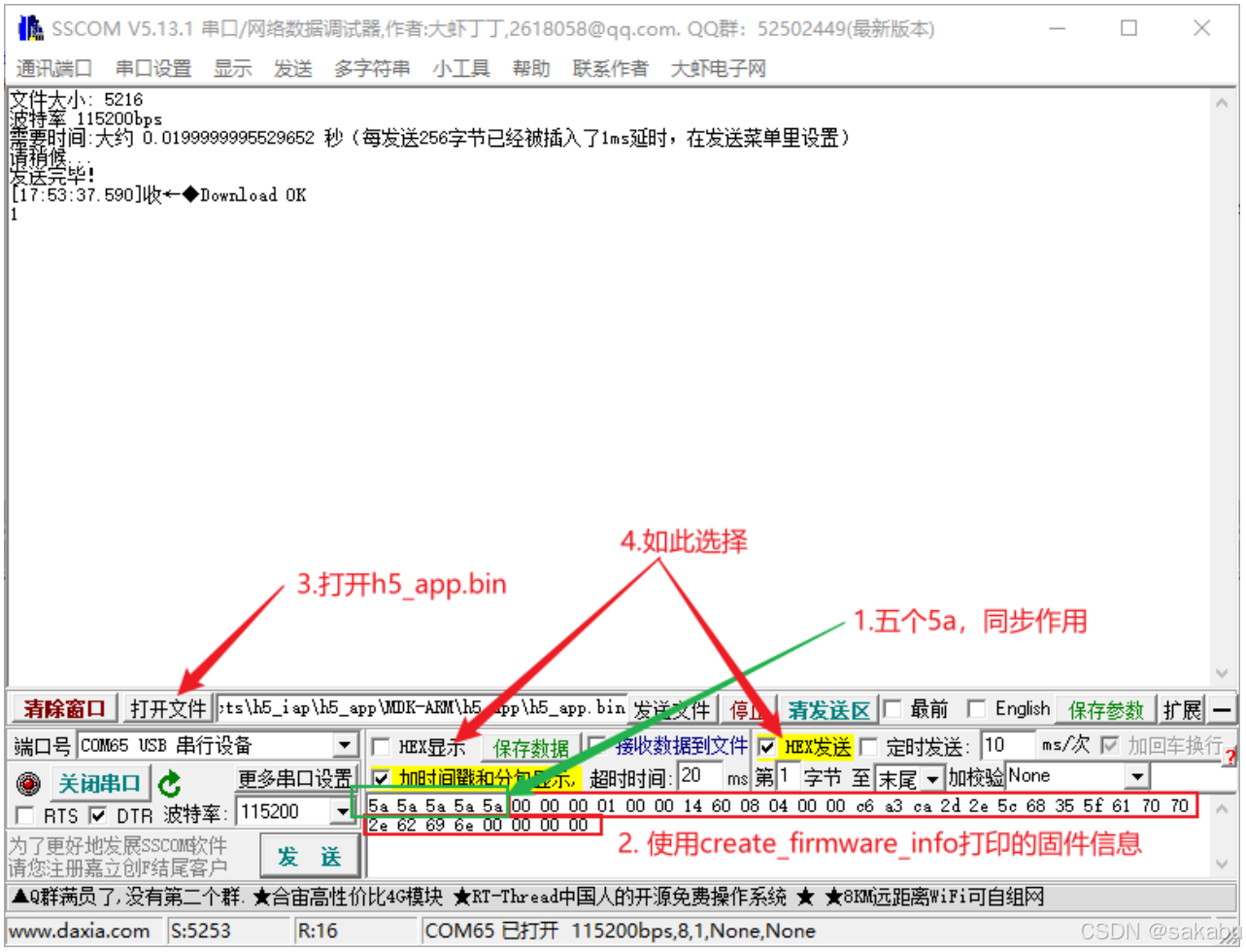

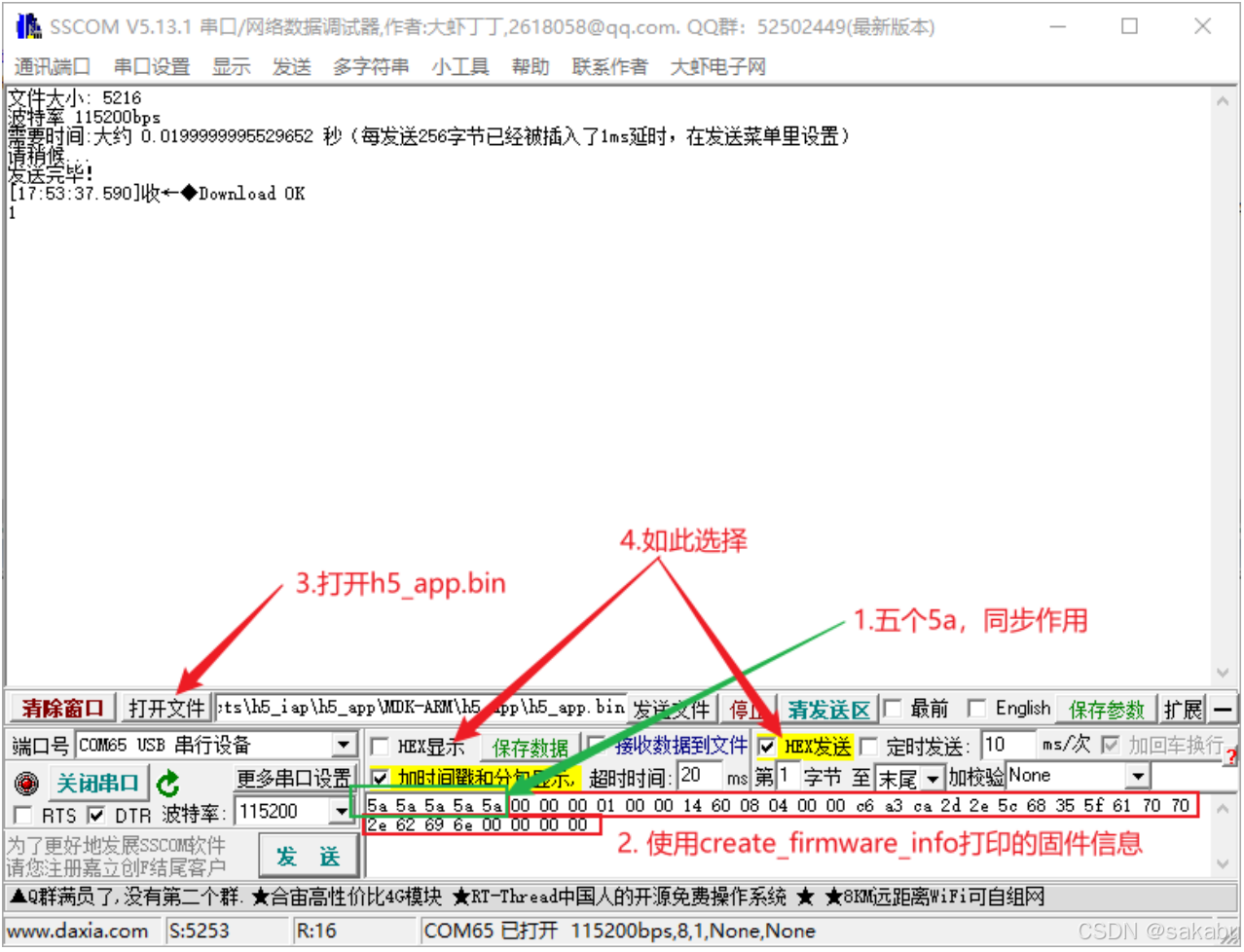

① 生成 h5_app.bin 后，制作固件信息，在串口工具中粘贴待用：
② 烧写 h5_bootloader_download 程序
③ 观察串口工具，接收到“1”字符时，点击“发送”：发送固件信息
④ 观察串口工具，接收到“2”字符时，点击“发送文件”：发送 bin 文件
⑤ 观察串口工具，可以看到“Download OK”
7.编写 Bootloader 实现烧录功能
本节要实现 2 个功能：
① 烧录
② 启动
① 烧写 Flash
对于烧录，要先擦除（使用“ HAL_FLASHEx_Erase ”函数），再烧写（使用“ HAL_FLASH_Program ”函数）。
HAL_FLASHEx_Erase函数比较复杂，要构造相关结构体，需要对Flash结构有一定了解，这里就不展开，感兴趣的可以自己学习一下。

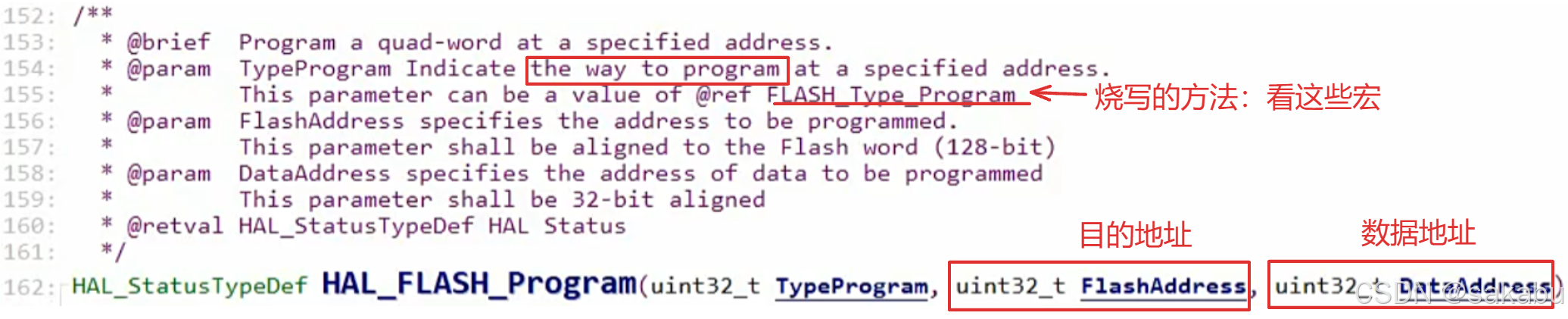

HAL_FLASH_Program

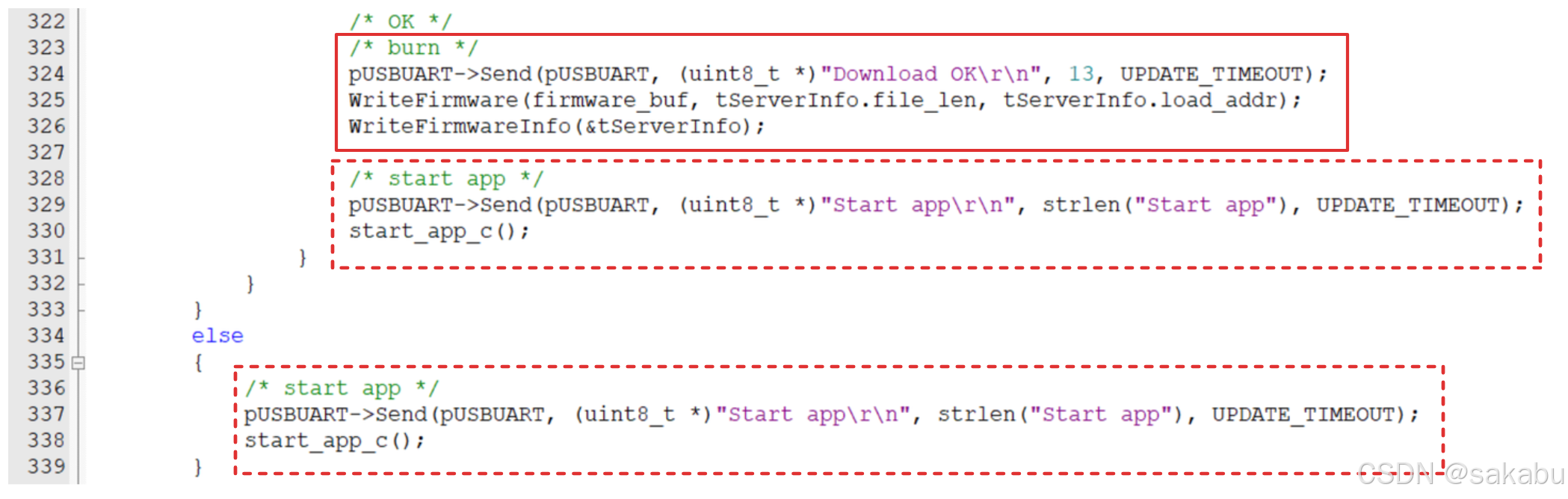

烧写固件和固件信息的函数如下（在“Core\Src\bootloader.c”）：
#define SECTOR_SIZE (8*1024)
/*烧写固件*/
static int WriteFirmware(uint8_t *firmware_buf, uint32_t len, uint32_t flash_addr)
{
FLASH_EraseInitTypeDef tEraseInit;
uint32_t SectorError;
uint32_t sectors = (len + (SECTOR_SIZE - 1)) / SECTOR_SIZE;
uint32_t flash_offset = flash_addr - 0x08000000;
uint32_t bank_sectors;
uint32_t erased_sectors = 0;
/*先要解锁才能操作Flash,返回之前要lock*/
HAL_FLASH_Unlock();
/* erase bank1 */
if (flash_offset < 0x100000)
{
tEraseInit.TypeErase = FLASH_TYPEERASE_SECTORS;
tEraseInit.Banks = FLASH_BANK_1;
tEraseInit.Sector = flash_offset / SECTOR_SIZE;
bank_sectors = (0x100000 - flash_offset) / SECTOR_SIZE;
if (sectors <= bank_sectors)
erased_sectors = sectors;
else
erased_sectors = bank_sectors;
tEraseInit.NbSectors = erased_sectors;
if (HAL_OK != HAL_FLASHEx_Erase(&tEraseInit, &SectorError))
{
g_pUpdateUART->Send(g_pUpdateUART, (uint8_t *)"HAL_FLASHEx_Erase Failed\r\n", strlen("HAL_FLASHEx_Erase Failed\r\n"), UPDATE_TIMEOUT);
HAL_FLASH_Lock();
return -1;
}
flash_offset += erased_sectors*SECTOR_SIZE;
}
sectors -= erased_sectors;
flash_offset -= 0x100000;
/* erase bank2 */
if (sectors)
{
tEraseInit.TypeErase = FLASH_TYPEERASE_SECTORS;
tEraseInit.Banks = FLASH_BANK_2;
tEraseInit.Sector = flash_offset / SECTOR_SIZE;
bank_sectors = (0x100000 - flash_offset) / SECTOR_SIZE;
if (sectors <= bank_sectors)
erased_sectors = sectors;
else
erased_sectors = bank_sectors;
tEraseInit.NbSectors = erased_sectors;
if (HAL_OK != HAL_FLASHEx_Erase(&tEraseInit, &SectorError))
{
g_pUpdateUART->Send(g_pUpdateUART, (uint8_t *)"HAL_FLASHEx_Erase Failed\r\n", strlen("HAL_FLASHEx_Erase Failed\r\n"), UPDATE_TIMEOUT);
HAL_FLASH_Lock();
return -1;
}
}
/* program */
len = (len + 15) & ~15;
for (int i = 0; i < len; i+=16)
{
if (HAL_OK != HAL_FLASH_Program(FLASH_TYPEPROGRAM_QUADWORD, flash_addr, (uint32_t)firmware_buf))
{
g_pUpdateUART->Send(g_pUpdateUART, (uint8_t *)"HAL_FLASH_Program Failed\r\n", strlen("HAL_FLASH_Program Failed\r\n"), UPDATE_TIMEOUT);
HAL_FLASH_Lock();
return -1;
}
flash_addr += 16;
firmware_buf += 16;
}
HAL_FLASH_Lock();
return 0;
}
/*----------------------------------------------------------------------------------*/
/*烧写固件信息*/
static int WriteFirmwareInfo(PFirmwareInfo ptFirmwareInfo)
{
FLASH_EraseInitTypeDef tEraseInit;
uint32_t SectorError;
uint32_t flash_addr = CFG_OFFSET;
uint8_t *src_buf = (uint8_t *)ptFirmwareInfo;
HAL_FLASH_Unlock();
/* erase bank2 */
tEraseInit.TypeErase = FLASH_TYPEERASE_SECTORS;
tEraseInit.Banks = FLASH_BANK_2;
tEraseInit.Sector = (flash_addr - 0x08000000 - 0x100000) / SECTOR_SIZE;
tEraseInit.NbSectors = 1;
if (HAL_OK != HAL_FLASHEx_Erase(&tEraseInit, &SectorError))
{
g_pUpdateUART->Send(g_pUpdateUART, (uint8_t *)"HAL_FLASHEx_Erase Failed\r\n", strlen("HAL_FLASHEx_Erase Failed\r\n"), UPDATE_TIMEOUT);
HAL_FLASH_Lock();
return -1;
}
/* program */
for (int i = 0; i < sizeof(FirmwareInfo); i+=16)
{
if (HAL_OK != HAL_FLASH_Program(FLASH_TYPEPROGRAM_QUADWORD, flash_addr, (uint32_t)src_buf))
{
g_pUpdateUART->Send(g_pUpdateUART, (uint8_t *)"HAL_FLASH_Program Failed\r\n", strlen("HAL_FLASH_Program Failed\r\n"), UPDATE_TIMEOUT);
HAL_FLASH_Lock();
return -1;
}
flash_addr += 16;
src_buf += 16;
}
HAL_FLASH_Lock();
return 0;
}代码大概讲一下：在烧写之前先擦除；对于烧写固件，擦除的时候要根据文件大小判断擦除哪个bank（有两个bank，一个bank大小为1M），然后16字节16字节去烧写；对于烧写固件信息，就不需要判断bank了，我们人为设定bank2最后一个扇区存放的是配置信息，同样擦除后再烧写，感兴趣的可以自己看看。（Flash首地址为0x80000000）
然后补全上一小节的下载功能的代码，等会我们就要编写启动应用程序的代码。
② 启动
启动 APP 之前，应该让系统“尽量”处于初始状态。比如：关闭各类中断、让各类设备处于初始状态。有一个办法可以轻松实现这点：软件复位。
所以，Bootloader 启动 APP 时，可以这样改进：
① 触发软件复位
② 会再次运行 Bootloader
③ Bootloader 在初始各类硬件之前判断复位原因，发现是软件服务时，启动 APP
关键代码如下（在“Core\Src\bootloader.c”）：
/*声明为外部可调用,复位后进入main函数时,判断是否为软件复位*/
int isSoftReset(void)
{
return HAL_RCC_GetResetSource() & RCC_RESET_FLAG_SW;
}
/*声明为外部可调用*/
/*获得app的异常向量表*/
uint32_t get_app_vector(void)
{
/*CFG_OFFSET = 0x081FE000*/
PFirmwareInfo ptFlashInfo = (PFirmwareInfo)CFG_OFFSET;
/*返回加载地址*/
return ptFlashInfo->load_addr;
}
static void SoftReset(void)
{
__set_FAULTMASK(1);//关闭所有中断
HAL_NVIC_SystemReset();
}
static void start_app_c(void)
{
/* 触发软件复位 */
SoftReset();
}在 main 函数前面，判断是否软件复位，是的话启动 APP：
int main(void)
{
/* USER CODE BEGIN 1 */
/*如果是软件复位,就跳转执行应用程序*/
if (isSoftReset())
{
/*声明我们之前写的汇编文件*/
extern void start_app(uint32_t vector);
/*传入加载地址,执行应用程序,start_app是我们之前编写的汇编代码*/
start_app(get_app_vector());
}
/* USER CODE END 1 */
/*略*/
}注意：start_app是我们之前编写的汇编文件。
上机实验：
① 生成 h5_app.bin 后，制作固件信息，在串口工具中粘贴待用：
② 烧写 h5_bootloader_ok 程序
③ 观察串口工具，接收到“1”字符时，点击“发送”：发送固件信息
④ 观察串口工具，接收到“2”字符时，点击“发送文件”：发送 bin 文件
⑤ 观察串口工具，可以看到“Download OK”
⑥ 观察串口工具，可以看到“start app”，并且看到 LED 闪烁
⑦ 修改 h5_app，让 LED 闪烁更快，重新编译：
⑧ 重新制作固件信息，在串口里粘贴待用：
⑨ 手工复位开发板（一定要手工复位，手工复位才会进入bootloader），重复步骤③④，可以观察到烧录成功后，程序被启动（LED 闪烁更快）。
扫一扫
2655
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
