Mathematica三维坐标系的建立

本文介绍了在Mathematica中如何创建三维迪卡尔坐标系,包括无标签和带标签的坐标轴绘制方法,利用MapThread和Table函数实现。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

背景

某些情况下(如在三维绘图),需要绘制系统坐标系。
首先来看一下三维迪卡尔坐标系的组成:坐标原点(0,0,0),带箭头的坐标轴,坐标轴标签。因此在绘制坐标系时,需要绘制这些元素。

Mathematica实现

coordinateSystem3D = {
   {RGBColor[{1, 0, 0}], Arrowheads[0.05], Arrow[Tube[{

  {0, 0, 0}, {1, 0, 0}}, 0.01]],
   Text[Style["X", FontSize -> 16,
      FontFamily -> "Arial Baltic"], {1.1, 0, 0}]},
   {RGBColor[{0, 1,  0}], Arrowheads[0.05], Arrow[Tube[{

  {0, 0, 0}, {0, 1, 0}}, 0.01]],
   Text[Style["Y", FontSize -> 16,
      FontFamily -> "Arial Baltic"], {0, 1.1, 0}]},
   {RGBColor[{0, 0, 1}], Arrowheads[0.05], Arrow[Tube[{

  {0, 0, 0}, {0, 0, 1}}, 0.01]],
   Text[Style["Z", FontSize -> 16,
      FontFamily -> "Arial Baltic"], {0, 0, 1.1}]}};

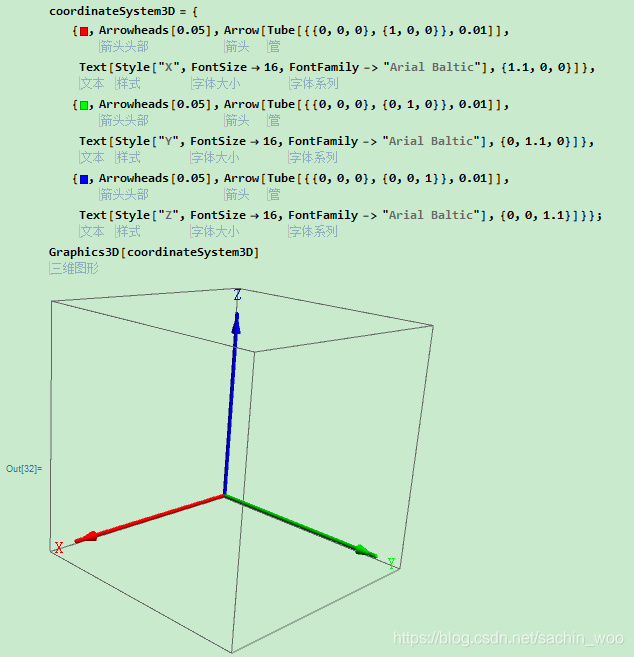

带标签的三维坐标系
如果无需标签(x、y、z轴的颜色依次是红、绿、蓝),可一行代码搞定

frame3D = {RGBColor[#]
