根据《Vivado AXI Reference Guide (UG1037)》整理的AXI说明

🚀 AXI 协议简介
什么是 AXI？
AXI（Advanced eXtensible Interface）是 ARM AMBA 总线协议的一部分，用于高性能、高带宽的 IP 间通信。

Xilinx 从 Spartan-6 / Virtex-6 开始广泛采用 AXI，并在 UltraScale、7 系列、Zynq-7000、Zynq UltraScale+ 中继续使用。

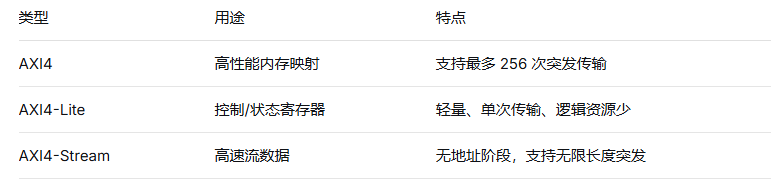

AXI 接口类型

🛠️ 在 Vivado 中使用 AXI

1. 使用 AXI IP

• 在 IP Catalog 中可直接调用支持 AXI 的 IP（如 DMA、Interconnect、FIFO 等）。
• 支持在 RTL 项目中直接实例化。

2. 创建自定义 AXI IP

• 使用 Create and Package IP Wizard：
  • 支持自动生成 AXI4-Lite 或 AXI4 外设模板。
  • 可生成 HDL 代码、驱动、测试程序、仿真示例。
• 支持中断、多接口、数据宽度配置。

3. 使用 IP Integrator 连接 AXI IP

• 图形化连接 AXI 主从设备。
• 自动连接信号、支持 DRC（设计规则检查）。
• 支持 AXI Interconnect / SmartConnect 自动配置。

4. 使用 System Generator for DSP

• 支持 AXI4-Lite 和 AXI4-Stream 接口。
• 可将 DSP 设计集成到 AXI 系统中。

5. 使用 High-Level Synthesis (HLS)

• 支持将 C/C++ 代码转换为带 AXI 接口的 RTL。
• 支持的接口类型：
  • axis：AXI4-Stream
  • s_axilite：AXI4-Lite 控制接口
  • m_axi：AXI4 主设备接口

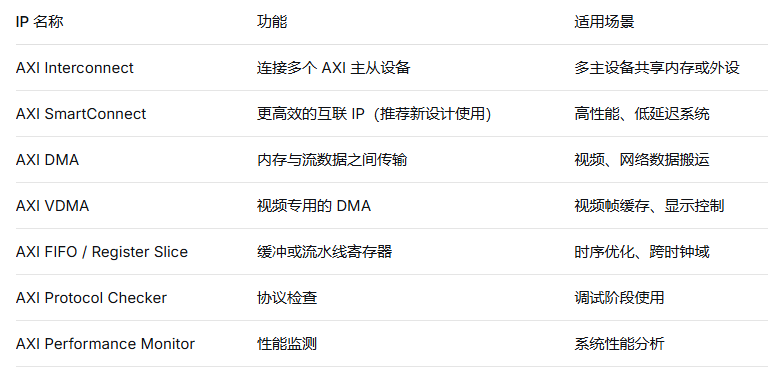

🔌 常用 AXI IP 简介

🧩 ZYNQ 中的 AXI 接口

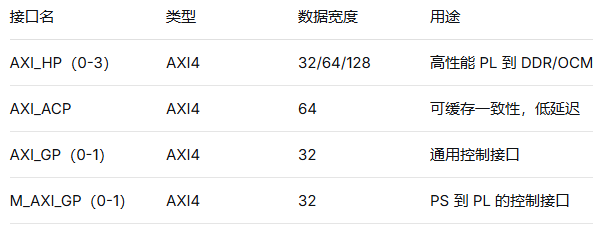

ZYNQ-7000 AXI 接口类型

ZYNQ UltraScale+ MPSoC AXI 接口

• 支持 ACE（AXI Coherency Extensions）用于缓存一致性。
• 提供 HPC（High Performance Coherent）接口用于 I/O 一致性访问。

📦 AXI4-Stream 数据格式与视频协议

数据格式

• TDATA 宽度必须是 8 的倍数。
• 支持实数、复数、多通道数据。
• 可使用 TLAST 表示包结束，TUSER 传递辅助信息（如 SOF、EOL）。

AXI4-Stream Video Protocol

• 用于视频数据传输。
• 信号包括：
  • TDATA：像素数据
  • TVALID / TREADY：流控制
  • TLAST：行结束（EOL）
  • TUSER[0]：帧开始（SOF）

⚙️ 系统优化建议

性能优化

• 使用 AXI SmartConnect 替代 AXI Interconnect（更高效）。
• 启用 Register Slice 改善时序。
• 使用 数据路径 FIFO 提高吞吐量。
• 避免窄突发（narrow burst），尽量使用全数据宽度。

资源优化

• 使用 AXI4-Lite 替代 AXI4 用于控制接口。
• 减少跨时钟域转换。
• 使用 Shared Address Shared Data（SASD）模式简化互联。

调试支持

• 使用 AXI Protocol Checker 检测协议错误。
• 使用 AXI Performance Monitor 分析带宽和延迟。
• 使用 ILA（Integrated Logic Analyzer） 实时抓取 AXI 信号。

🔄 迁移到 AXI

从 FSL（Fast Simplex Link）迁移到 AXI4-Stream

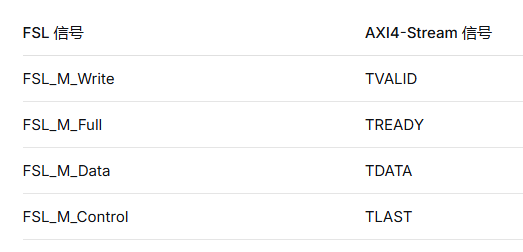

• 信号映射如下：

• MicroBlaze 支持 FSL 与 AXI4-Stream 并存，可通过配置选择。
