ZYNQ DMA to UDP 数据传输系统设计文档

📋 项目概述

本项目实现了一个基于Xilinx ZYNQ-7000系列FPGA的完整数据传输系统，通过AXI DMA从PL（可编程逻辑）端接收数据流，并在PS（处理系统）端通过lwIP协议栈将数据封装为UDP包发送到网络。

🎯 系统功能

• PL端： 生成测试数据包并通过AXI Stream接口发送

• DMA传输： 将PL数据高效传输到DDR内存

• PS处理： 处理DMA中断，封装UDP数据包

• 网络传输： 通过以太网发送UDP数据包

🏗️ 硬件架构

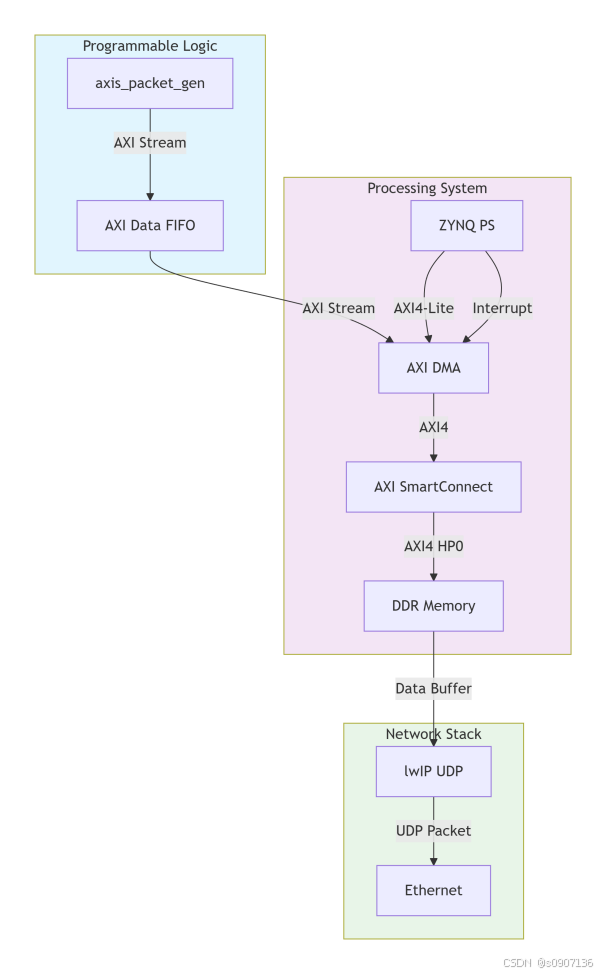

系统框图

🔧 核心IP组件

1. ZYNQ Processing System (PS7)

• 芯片型号: xc7z035ffg676-2

• 时钟配置:

  • CPU频率: 666.67MHz

  • DMA时钟: 50MHz

  • 以太网: 125MHz

• 外设配置:

  • 千兆以太网 (MIO 16-27)

  • UART1 (MIO 12-13)

  • SD卡接口 (MIO 40-45)

  • QSPI Flash (MIO 1-6)

2. AXI DMA (axi_dma_0)

• 工作模式: 简单模式 (非Scatter-Gather)

• 通道配置:

  • 仅使能S2MM (Stream to Memory Map)

  • 数据宽度: 32位

  • 最大突发长度: 256

• 中断配置: S2MM完成中断

3. AXI SmartConnect

• 连接DMA与PS的HP0端口

• 实现高效的AXI总线互联

4. AXI Data FIFO

• 缓冲AXI Stream数据

• 配置: 32位数据宽度，支持TLAST/TKEEP

🔌 接口定义

AXI Stream接口 (PL→PS)

// 数据信号
input wire [31:0] m_axis_tdata,    // 32位数据
output wire [3:0] m_axis_tkeep,    // 字节使能
input wire m_axis_tvalid,          // 数据有效
output wire m_axis_tready,         // 接收就绪
input wire m_axis_tlast           // 包结束标志

时钟与复位

• 主时钟: 50MHz (PsClk)

• 复位: 低电平有效异步复位

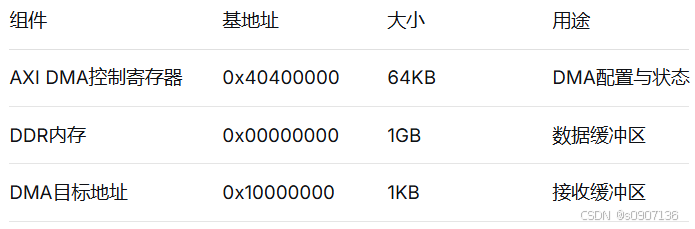

📊 地址映射

💻 软件架构

主要功能模块
1. DMA驱动层

// DMA初始化与配置
XAxiDma_CfgInitialize(&AxiDma, DmaConfig);
XAxiDma_SimpleTransfer(&AxiDma, buffer_addr, length, direction);

// 中断处理
static void RxIntrHandler(void *Callback)
{
    // 处理传输完成中断
    // 数据缓存一致性处理
    // 重启DMA传输
}

2. 网络协议栈
c

// lwIP网络初始化
lwip_init();
xemac_add(&netif, &ipaddr, &netmask, &gw, ...);

// UDP数据发送
void send_udp_packet(u8 *data, int length)
{
    struct udp_pcb *udp_conn = udp_new();
    udp_sendto(udp_conn, p, &remote_addr, UDP_CLIENT_PORT);
}

3. 系统管理

• 内存访问验证

• 错误检测与恢复

• 寄存器状态监控

🔄 数据处理流程

1. PL数据生成

   • axis_packet_gen模块每秒生成1024字节测试数据

   • 数据模式: 递增字节序列

2. DMA传输

   • AXI Stream数据通过FIFO缓冲

   • DMA将数据写入DDR指定地址(0x10000000)

   • 传输完成触发中断

3. 网络发送

   • 中断处理函数读取DDR中的数据

   • 通过lwIP封装UDP包

   • 发送到目标IP: 192.168.1.100:1235

⚙️ 配置参数

网络配置

#define UDP_CLIENT_PORT   1235
IP4_ADDR(&ipaddr,  192, 168,   1,  10);  // 本地IP
IP4_ADDR(&netmask, 255, 255, 255,  0);   // 子网掩码
IP4_ADDR(&gw,      192, 168,   1,  1);   // 网关
IP4_ADDR(&remote_addr, 192, 168, 1, 100); // 目标IP

DMA配置

#define PACKET_SIZE       1024     // 数据包大小
#define DMA_RX_BUFFER_ADDRESS 0x10000000  // 缓冲区地址

🛠️ 调试与诊断

调试功能

1. 内存访问测试: 验证DDR访问权限
2. 寄存器转储: DMA状态监控
3. 数据完整性检查: 全零数据检测
4. 错误状态分析: 详细的DMA错误诊断

错误处理

• DMA传输错误自动恢复

• 内存访问失败时的备用地址

• 网络发送失败重试机制

📈 性能特性

• 数据传输率: 1024字节/秒 (测试模式)

• 网络延迟: 基于lwIP优化的低延迟

• 内存带宽: 通过HP0端口的高带宽DDR访问

• 中断响应: 快速中断处理确保实时性

🔧 构建与部署

硬件生成

# tcl
# 使用Vivado运行PsSys.tcl
source PsSys.tcl
create_root_design ""

软件编译

# 使用Xilinx SDK编译
xsdk -workspace . -hwsystem system.hdf

系统配置

1. 生成比特流文件
2. 导出硬件到SDK
3. 编译应用程序
4. 下载到目标板

📝 测试验证

测试项目

1. PL数据生成验证: 确认测试数据模式
2. DMA传输测试: 验证数据完整性
3. 中断功能测试: 确认中断响应
4. 网络通信测试: UDP包收发验证
5. 系统稳定性测试: 长时间运行测试

预期结果

• 每秒接收到1024字节UDP数据包

• 数据内容为递增字节序列

• 网络传输稳定无丢包
