本文通过Abaqus软件的扩展有限元（XFEM）模块，研究了双轴压力下含缺陷岩石的起裂过程。建立了一个10mm×10mm的弹性灰岩模型，包含1mm~5mm闭合线状缺陷，并进行了全局及局部网格划分以确保精度。模型底面和两侧施加全固定约束。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

应用Abaqus软件的扩展有限元（XFEM）模块对双轴压载作用下缺陷的起裂过程进行模拟。

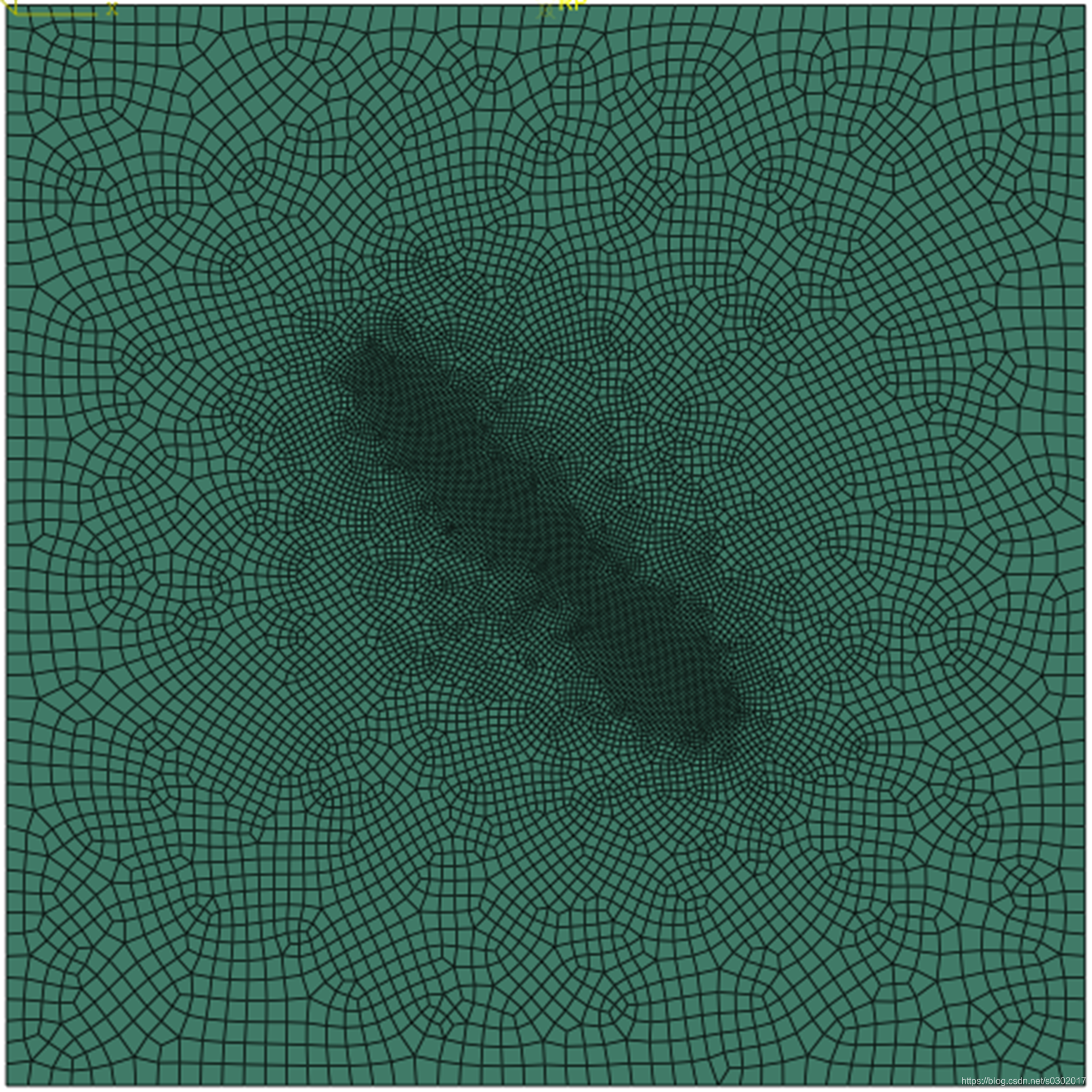

含有单一缺陷的岩石有限元模型

建立的含有单一缺陷的岩石有限元模型。其中，模型材料性质为弹性的灰岩，形状为10mm×10mm的正方形，其内部缺陷形状为1mm~5mm的闭合线，将其标定为裂缝并与整个模型绑定。对模型进行全局网格尺寸划分，然后对缺陷部分进行局部加密处理，从而确保网格精密度不再会对模拟结果产生影响[38]，对模型底面和两个侧面施加全固定约束。

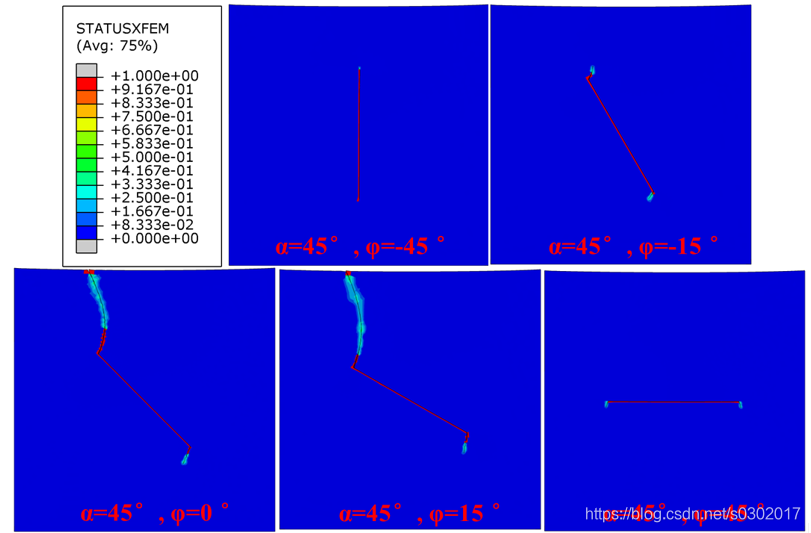

模拟结果：

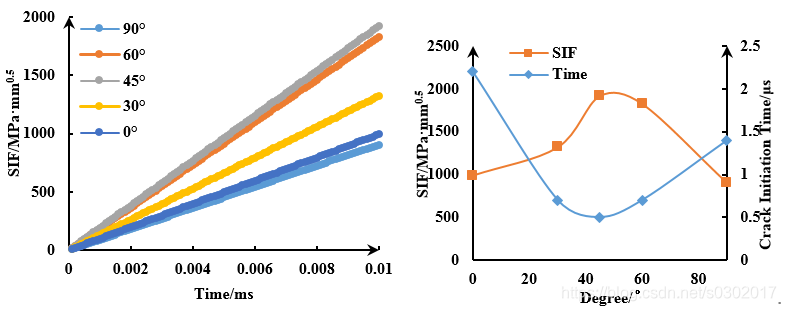

不同倾角的缺陷起裂特征：（a）缺陷的应力强度因子SIF；（b）缺陷的起裂时间与应力强度因子对应曲线



作者：LiSQ
