ANSYS静力学分析的主要操作步骤

ANSYS静力学分析的主要操作步骤：

1.打开ANSYS Workbench

 2.将Toolbox中的Static Structural拖入项目管理区

 3.右键Geometry导入（Import Geometry）一个几何体，

 双击打开DesignModeler,生成实体，此时看到Import前变对号。

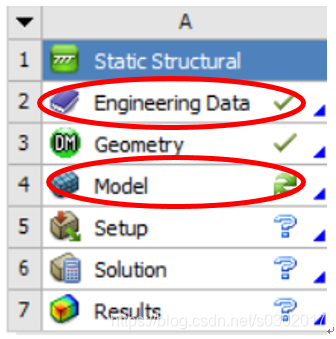

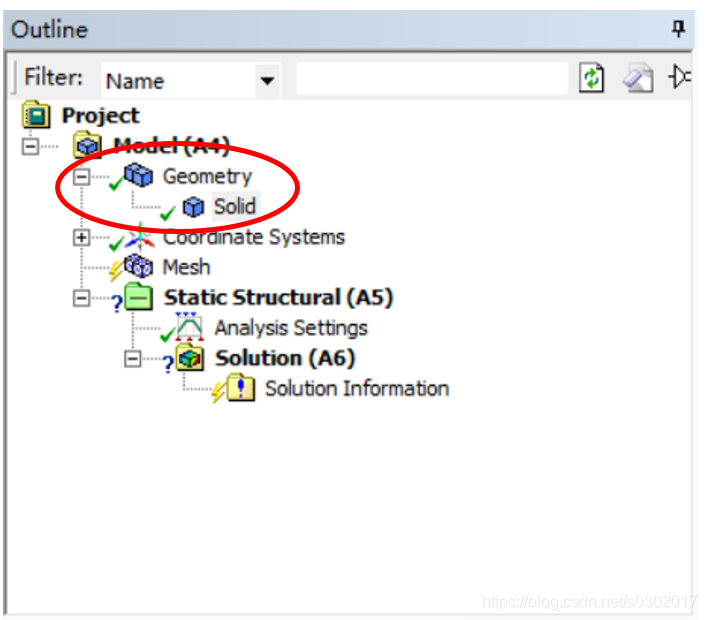

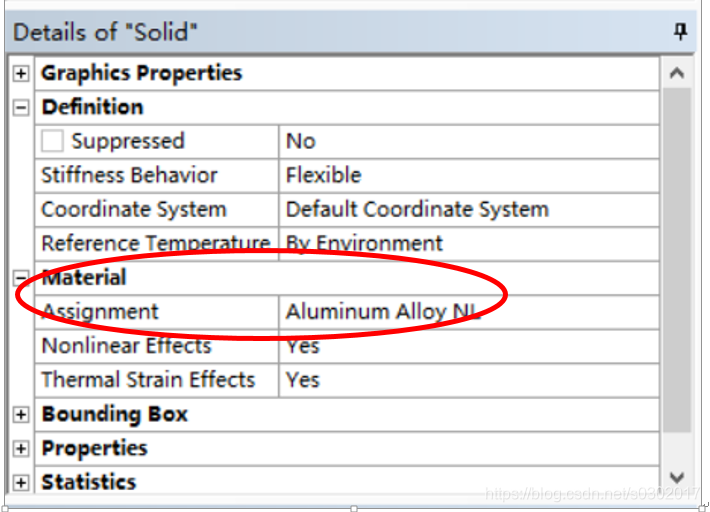

 4.关闭DesignModeler回到Workbench主界面，在Enginerring Data中选择材料，此处不做具体说明。双击model打开Mechanical主截面，添加刚才定义的材料。

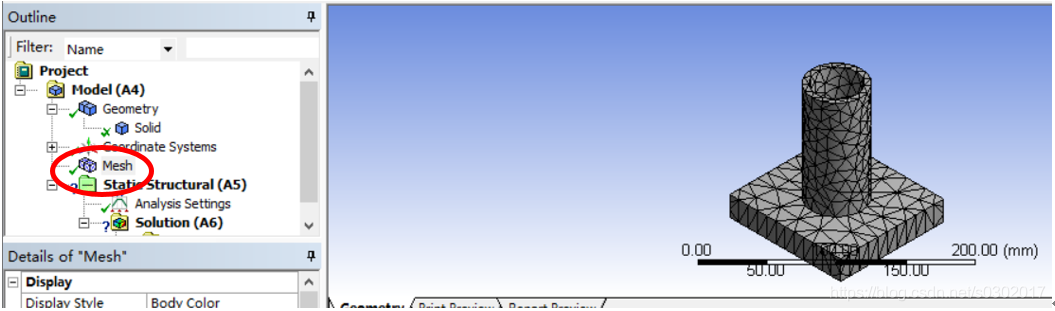

 5.划分网格，划分网格是有限元模拟的一个重要步骤，其质量直接关系到模拟的结果。本次范例是自动生成的网格（Generate），具体的网格划分方法笔者会在以后的文章中进行总结。

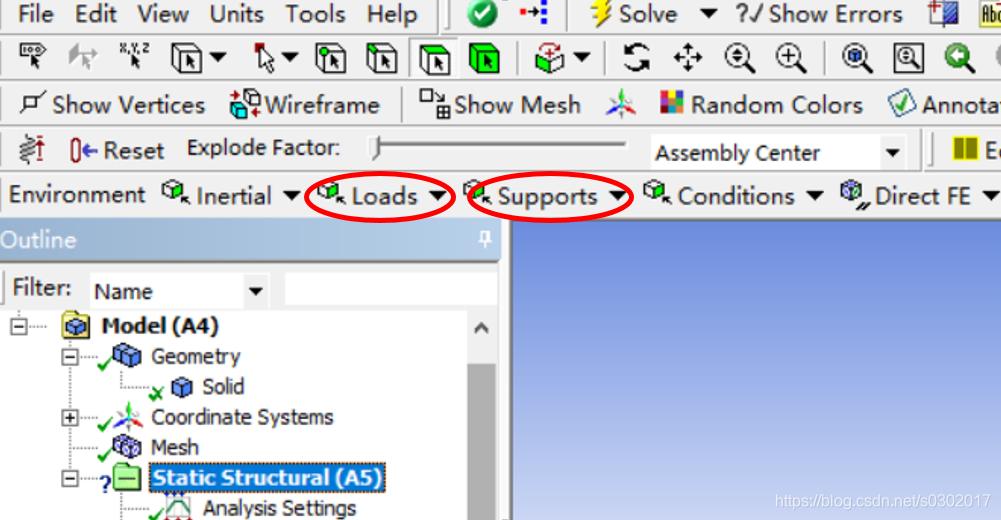

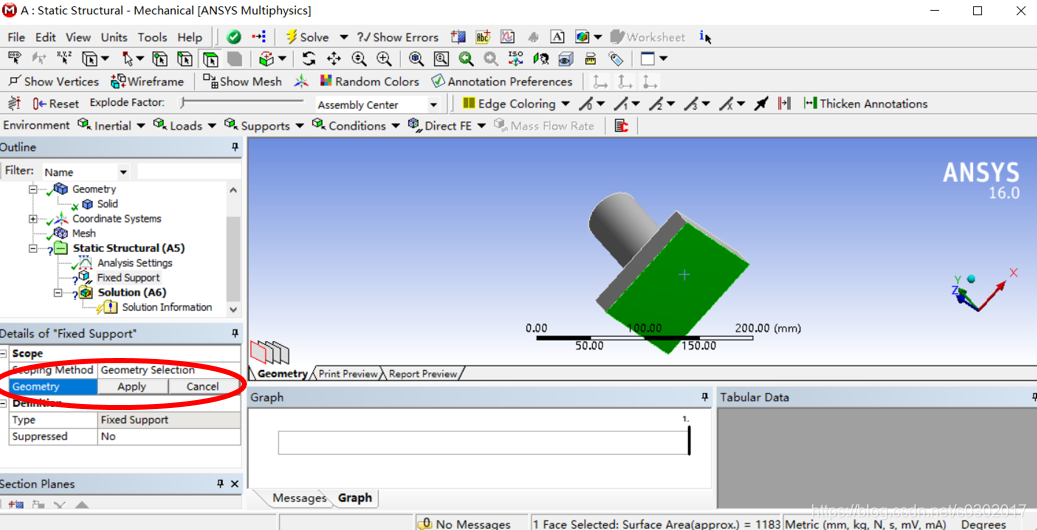

 6.施加载荷和约束，单击Static Structural.选中Support下的Fixed Support，选择需要施加固定约束的面，点击Apply。

 同上述步骤，添加Loads（载荷）中的Force（力）。选择面和方向

7.求解。点击工具栏上的SOLVE

8.结果后处理

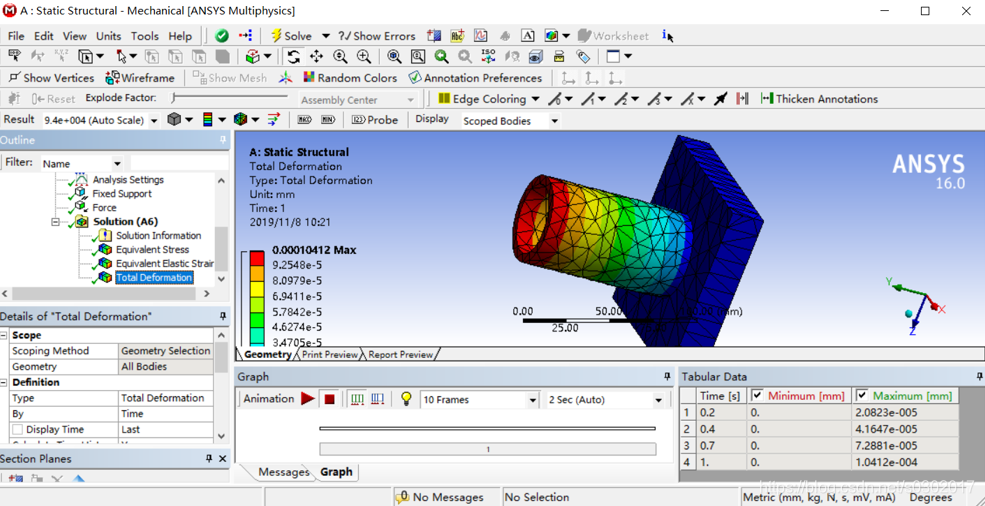

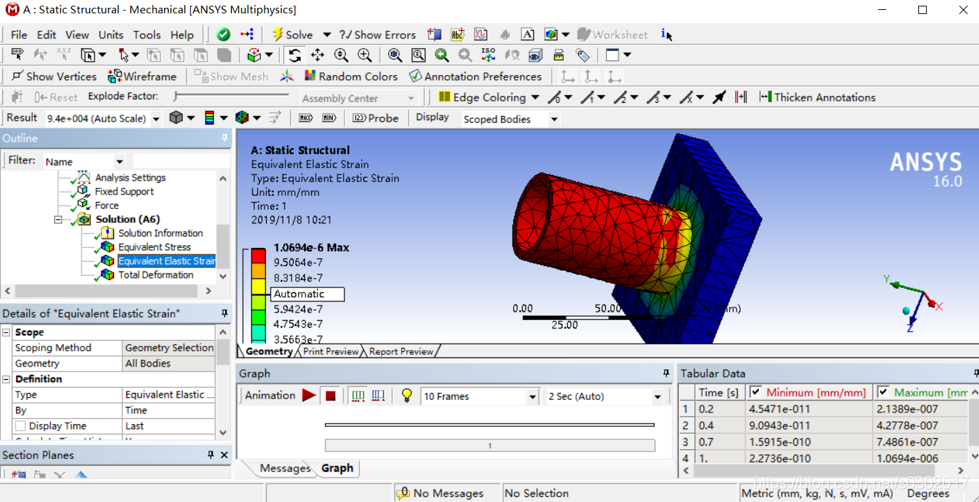

插入应力、应变、变形图等。点solution，添加Stress中的Equivalent Stress（等效应力）、Strain中的Equivalent（Von-Mises）（等效应变）、Deformation中的Toal（总变形），就可以得到模拟的结果了。下图分别是得到的应力、应变和变形云图及相关信息。

 作者：GaiJM
