电梯系统的UML文档09

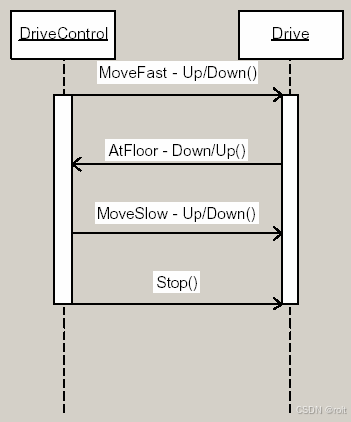

图 9: 场景 3.3&3.4-电梯由停止到慢速移动到快速移动

5.1.4 用例 4 –指示电梯位置

这个用例有二个场景，分享一个顺序图:

场景 4.1 指示电梯位置–每当电梯的门打开，命令CarPositionIndicator 亮标识当前的电梯位置。
场景 4.2 完成指示电梯位置–当门关闭的时候，命令CarPositionIndicator 亮标识目的层。

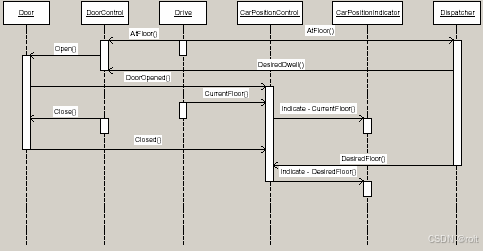

图 10:场景 4.1&4.2-标识电梯位置

5.1.5 用例 5 –标示移动方向

这个用例有二个场景，分享一个顺序图：场景 5.1 指示移动方向 (向上的) –电梯的门打开及电梯的目的方向是向上的，向上的 CarLantern 亮。门关闭时，CarLantern 熄灭。

场景 5.2 指示移动方向 (下) –当电梯的门打开及电梯的目的方向向下，下 CarLantern 亮。当门关闭，CarLantern 熄灭。

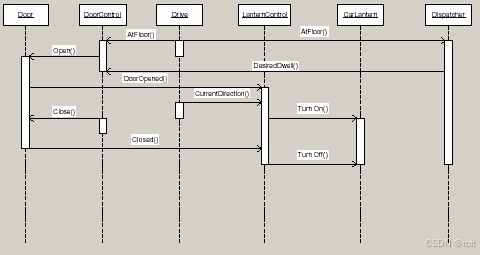

图 11: 场景 5.1&5.2- 指示移动方向

5.1.6 用例 6 –开/关 门

这个用例有三个场景:

场景 6.1 开门–当电梯停在楼层，门应该开启一段时间(DesiredDwell)，乘客才能进入电梯。
场景 6.2 关门 - 在一特定的时段 (Desiredperiod)–门应该关闭，以便电梯能移动到下个目的地。
