最近在做智慧屏的项目，学习绘制SOC的电路，第一次接触国产的SOC芯片，要学的东西和要复习的东西有很多，好在之前本科的基础不错，基本上很快都能理解，现做个归纳总结。后续完成绘制之后，就打板调试，再后续进行软件开发，感觉很有趣。

一、主流USB接口类型及核心特性

1.1 接口类型对比

接口类型	外观特征	引脚配置	核心功能	典型应用
Mini-USB	梯形结构，宽度约6.5mm，插头较厚，有明确方向性	标准5Pin（VBus、D-、D+、ID、GND）	仅支持USB 2.0（480Mbps），原生不支持OTG	早期MP3、数码相机、老旧路由器
Micro-USB	扁平梯形，宽度3.6mm，插头较薄，有方向标识	标准5Pin，Micro-AB接口支持OTG	主流支持USB 2.0，部分支持USB 3.0，依赖ID引脚实现OTG	早期安卓手机、充电宝、行车记录仪

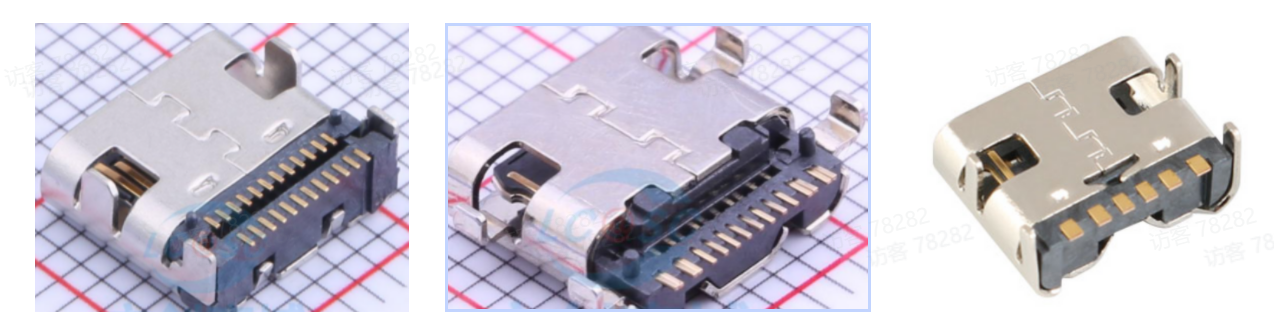

Type-C	椭圆矩形，上下对称，无方向性，尺寸8.3mm×2.5mm	主流24Pin（每侧12Pin），含CC1/CC2配置通道	支持USB 2.0/3.x/雷电协议，USB PD快充，通过CC引脚实现OTG	智能手机、笔记本、平板、高端外设

1.2 Type-C接口的细分种类（按功能协议）

• 基础USB 2.0型：速率480Mbps，供电5V/2A（10W），用于廉价充电宝、入门耳机等

• USB 3.x型：支持USB 3.1 Gen1（5Gbps）/Gen2（10Gbps），USB PD快充（最高100W），覆盖手机、笔记本等主流设备

• 雷电型：兼容雷电3/4协议，速率最高40Gbps，供电最高140W，支持双4K输出，用于高端笔记本、工作站

• 专用协议型：集成厂商快充协议（华为SuperCharge、OPPO VOOC），依赖原装配件实现高性能

二、OTG功能核心知识

2.1 定义与核心价值

OTG（On-The-Go）是USB规范的补充协议，核心作用是让手机、平板等便携设备从“被动设备”变为“主动主机”，无需电脑即可直接连接U盘、键盘等外设，实现数据直传、外设扩展、反向供电等功能。

2.2 不同接口的OTG实现原理

2.2.1 Micro-USB的OTG实现

依赖5Pin中的ID引脚电平判断角色：

• ID引脚接地（低电平）→ 设备作为主机（Host），如手机接U盘时

• ID引脚悬空（高电平）→ 设备作为从机（Device），如手机接电脑充电时

• 需专用Micro-USB OTG转接器，通过转接器内部将ID引脚接地触发主机模式

2.2.2 Type-C的OTG实现（核心重点）

Type-C无传统ID引脚，通过CC引脚（配置通道）的电阻识别实现角色切换，无需额外控制引脚，逻辑更灵活：

1. 硬件触发：Type-C设备通过检测CC1/CC2引脚的外接电阻类型判断角色 检测到Rp电阻（通常1.5kΩ）→ 切换为OTG主机模式，向外输出5V供电，开启数据通道

2. 检测到Rd电阻（通常5.1kΩ）→ 切换为从机模式，接收供电和数据

3. 连接Type-C外设：部分需在设备设置中手动开启OTG，通过CC引脚协商角色

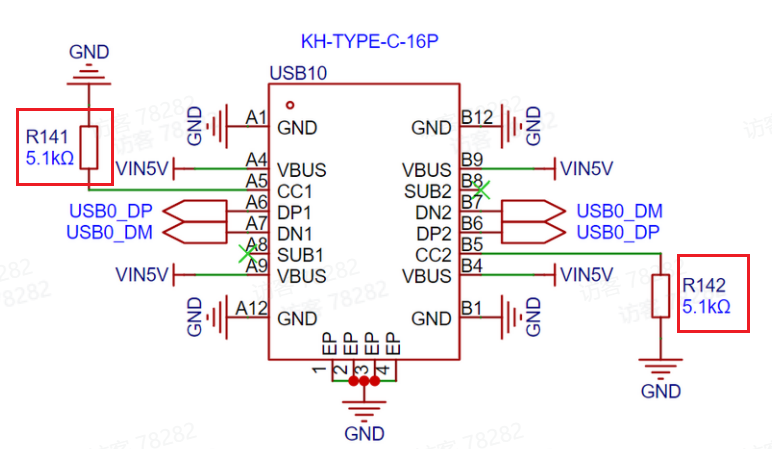

做从机时，CC1、CC2接5.1K电阻接地，“诶呀我没电，快给我电吧！”

做主机时，CC1、CC2接上拉电阻VBUS，“诶呀我有电，给你电吧！”
