PCB布线规则、要点记录

 最近学了B站的一个视频，顺便把我的EDA的快捷键做了一些修改，发帖记录一下

【教程】零基础入门PCB设计-国一学长带你学立创EDA专业版 全程保姆级教学 中文字幕（大师篇已更新）_哔哩哔哩_bilibili

PCB布线要求：

1.顶层优先原则：尽量在顶层布线

2.电源线原则上要加粗：因为电源线是要给电路板各个模块供电的，电源线加粗有利于电流在主干道上流通；在日常PCB设计中，在25℃时，对于铜厚为10z(盎司)的导线，10mil线宽能够承载0.65A电流，40mil线宽能够承载2.3A电流。

3.同一层内走线大于90°：同一层走线禁止90°或者走锐角，从原理上讲，锐角直角走线会造成走线阻抗不连续，对于信号的传输有影响，推荐走线135°

4.注意电流路径和电容的摆放位置：电源要先经过电容滤波再给后级，去耦电容要贴近芯片引脚放置，并就近接地。

4.高频信号线尽可能短，并做好与其他信号的屏蔽隔离。为了降低相邻走线之间的串扰，尽量避免相邻层平行走线，走线应遵循3W原则：相邻层信号线应采用正交方向。差分线布线尽量等距等长。

5.PCB布线要尽量远离安装孔与电路板边缘：在PCB钻孔加工中，很容易会切掉一部分导线，为了电路板功能，应尽量远离这些位置。

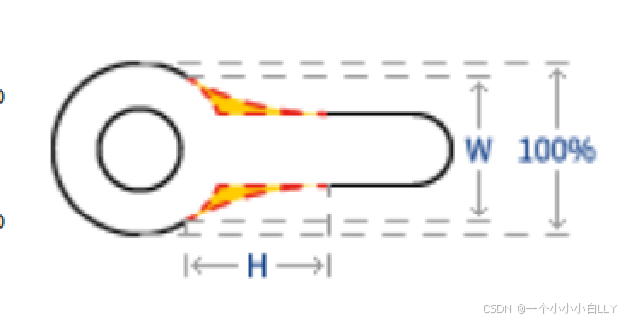

6.需要添加泪滴。

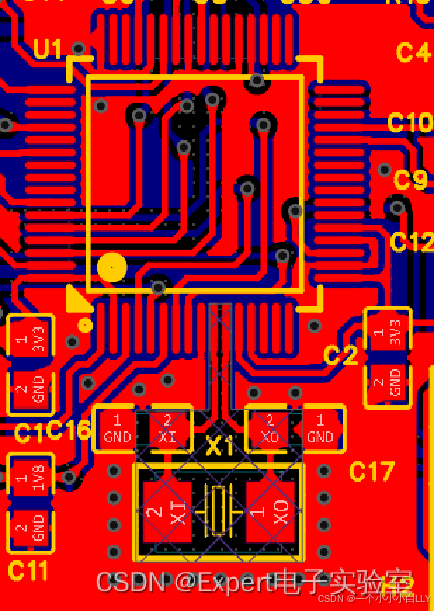

7.晶振加隔离通孔GND，连接通孔，加上禁止区域

8.电源线粗尽量和焊盘差不多大

9.设置-通用-pcb-布线-自动增加泪滴

10.可以十字布线，不可以出现锐角布线

11.电源附近放滤波电容，而且要从最后的模块输出脚引出电源

12.最后可以在空的地方加上通孔阵列，便于铺地；或者在GND的地方旁边都加一个通孔，这样铺铜就能覆盖到所有GND跳线

PCB布线顺序：

关键元件优先、关键信号线优先、密度优先

(1)密度优先原则：从单板上连线最密集的区域开始布线。

(2)优先关键元器件：如DDR、射频等核心部分应优先布线，类似信号传输线应提供专层、电源、地回路。其他次要信号要顾全整体，不可以和关键信号相抵触。

(3)关键信号线优先：电源、模拟小信号、高速信号、时钟信号和同步信号等关键信号优先布线。

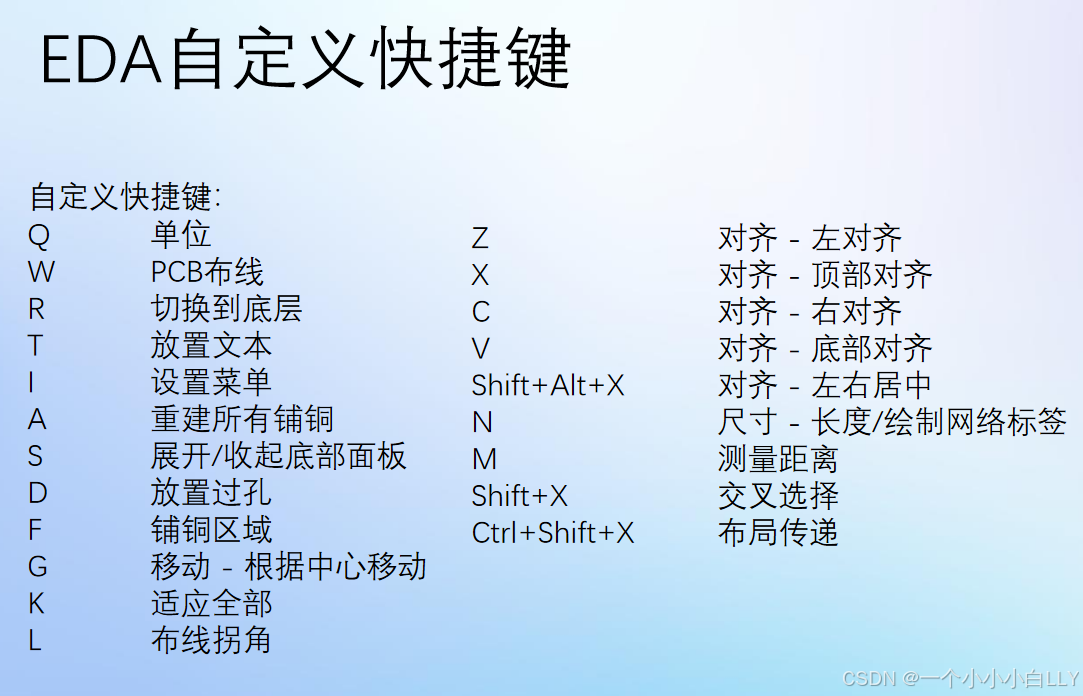

最后是我自己最近设置的快捷键，感觉很方便
