用户认证综合实验

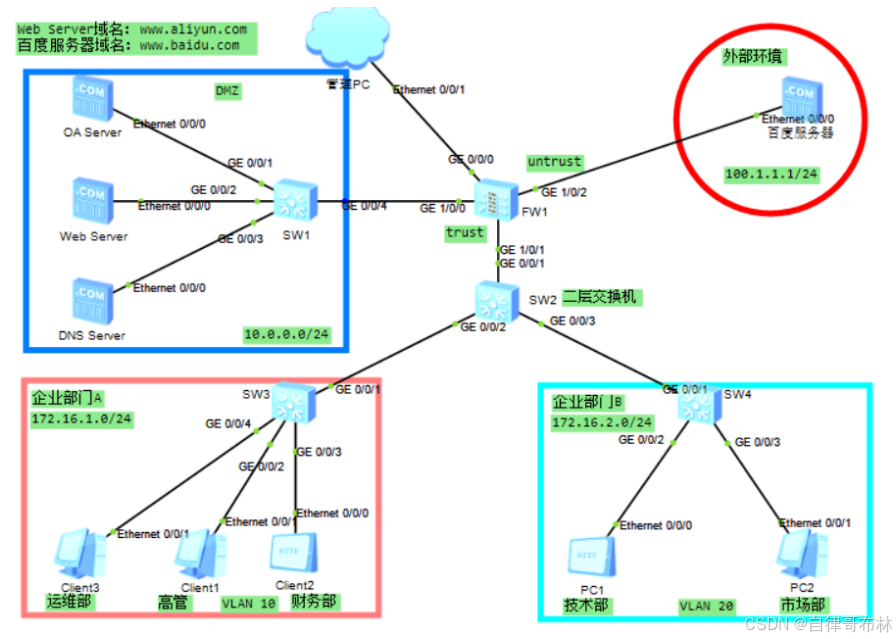

实验内容以及需求

需求配置

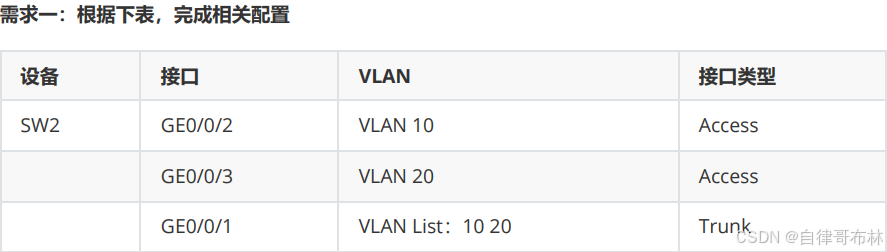

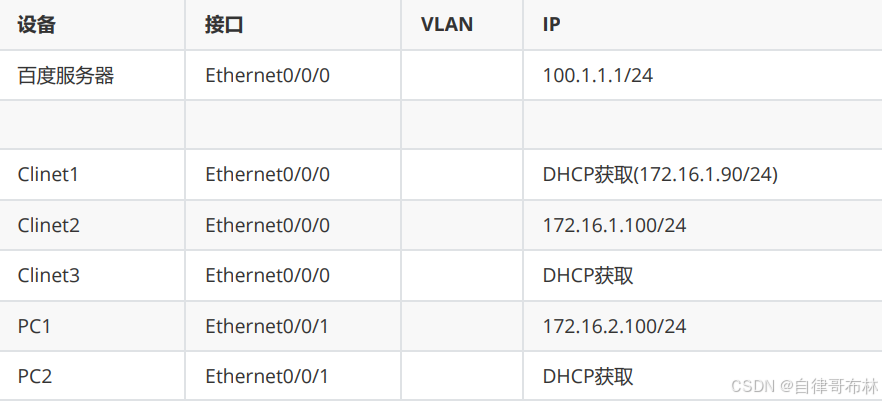

需求一：根据下表，完成相关配置

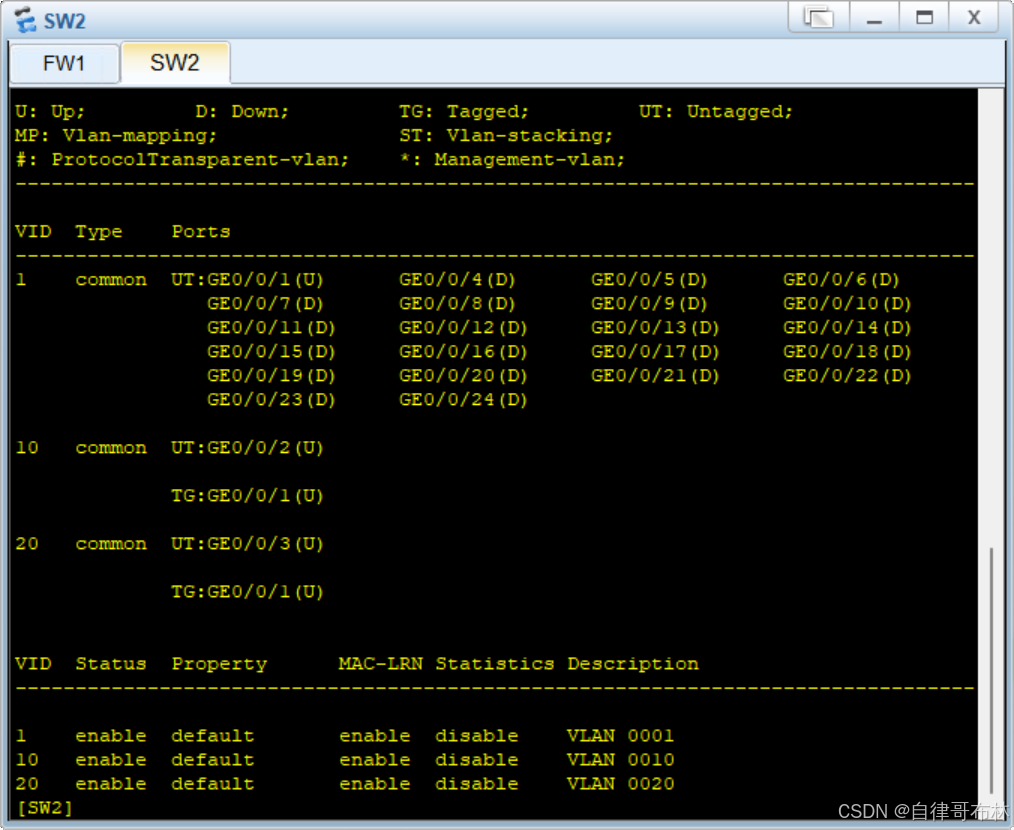

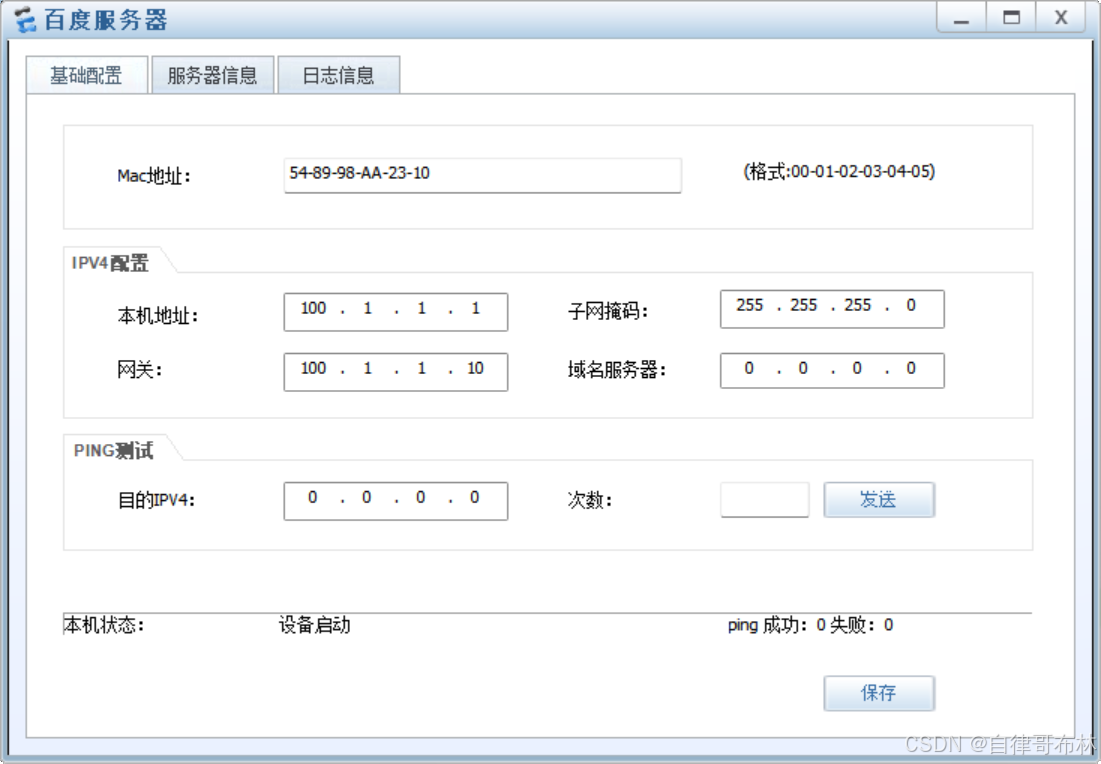

基础接口配置

[sw2]vlan batch 10 20

[sw2]interface GigabitEthernet 0/0/1
[sw2-GigabitEthernet0/0/1]port link-type trunk
[sw2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[sw2-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2

[sw2-GigabitEthernet0/0/2]port link-type access
[sw2-GigabitEthernet0/0/2]port default vlan 10
[sw2-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/3
[sw2-GigabitEthernet0/0/3]port link-type access
[sw2-GigabitEthernet0/0/3]port default vlan 20

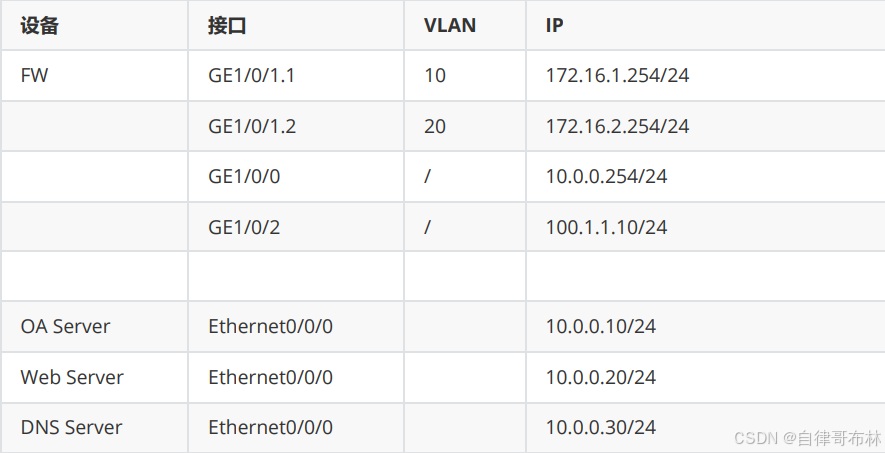

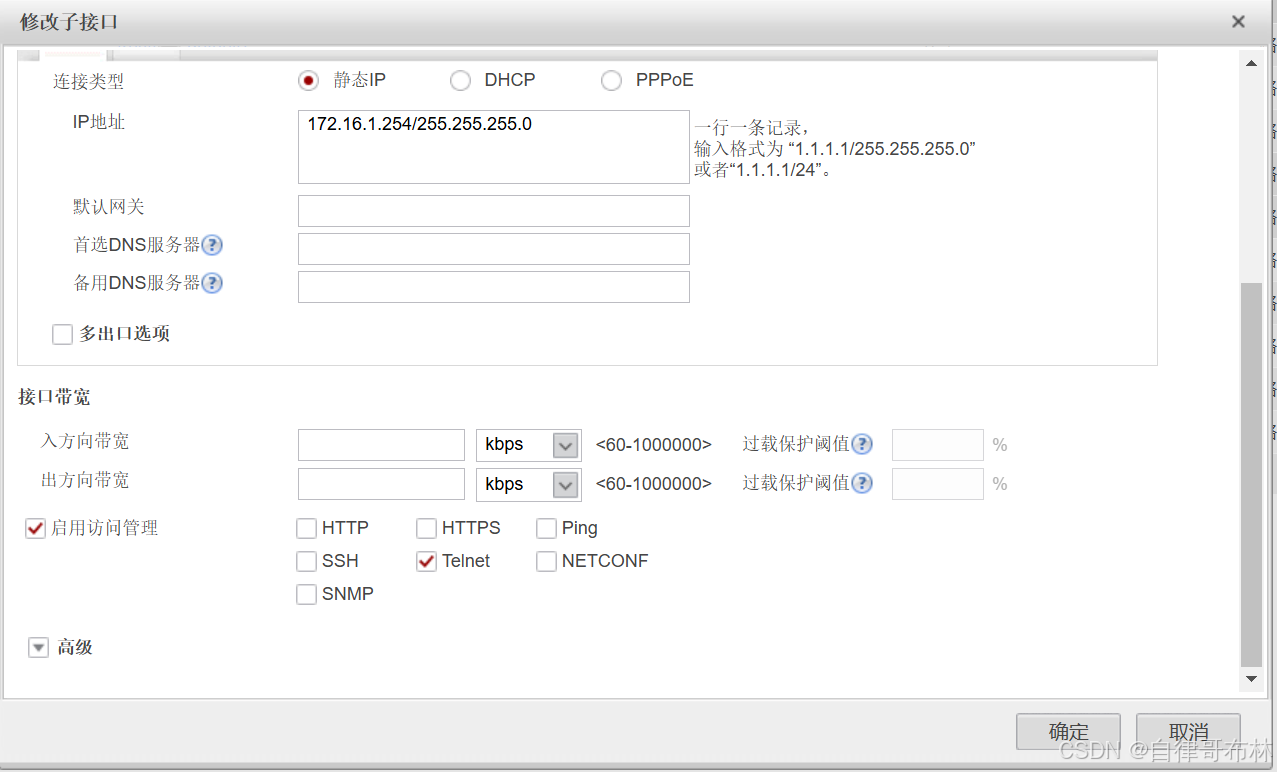

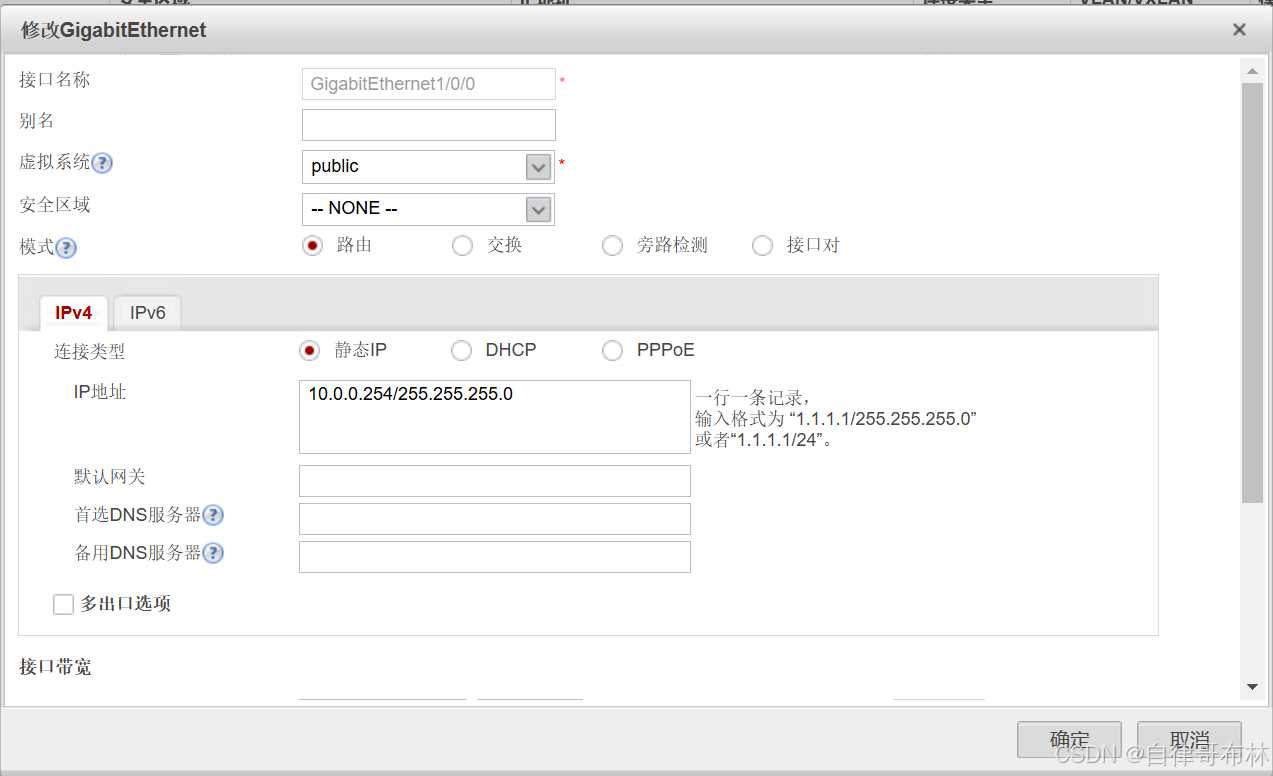

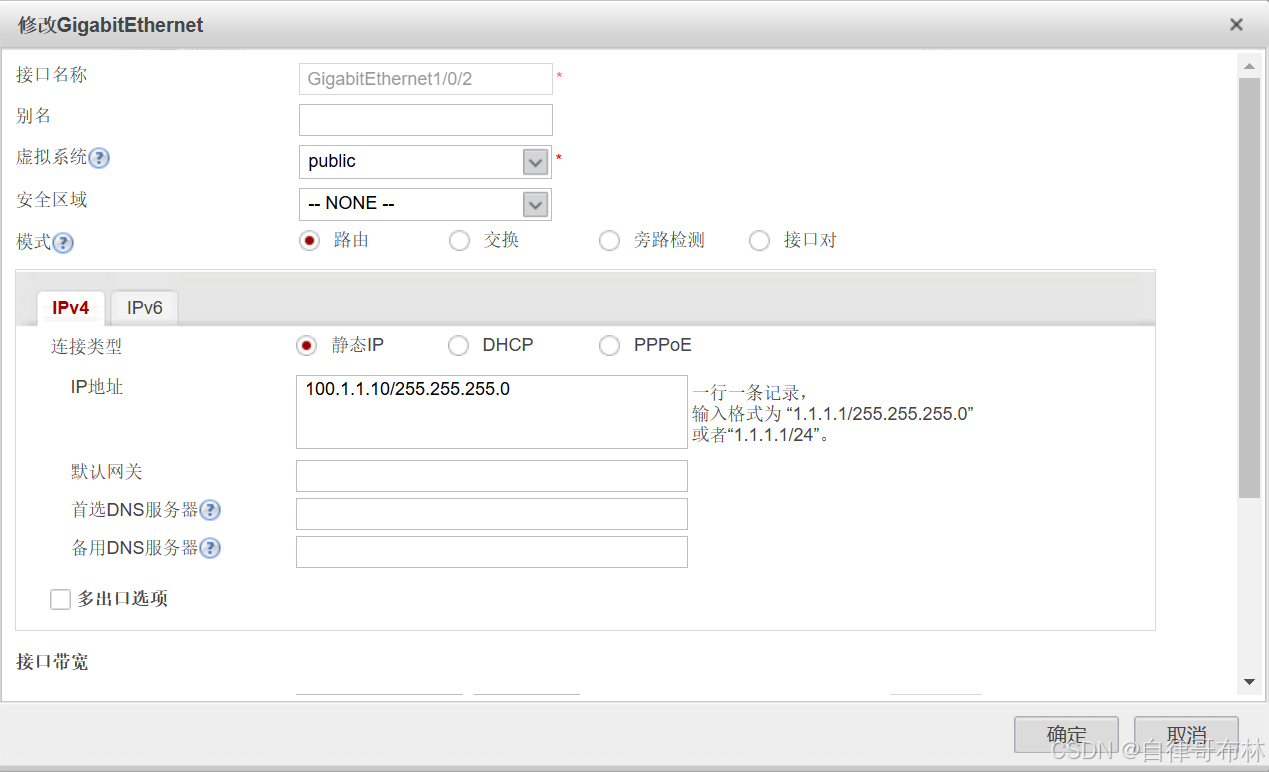

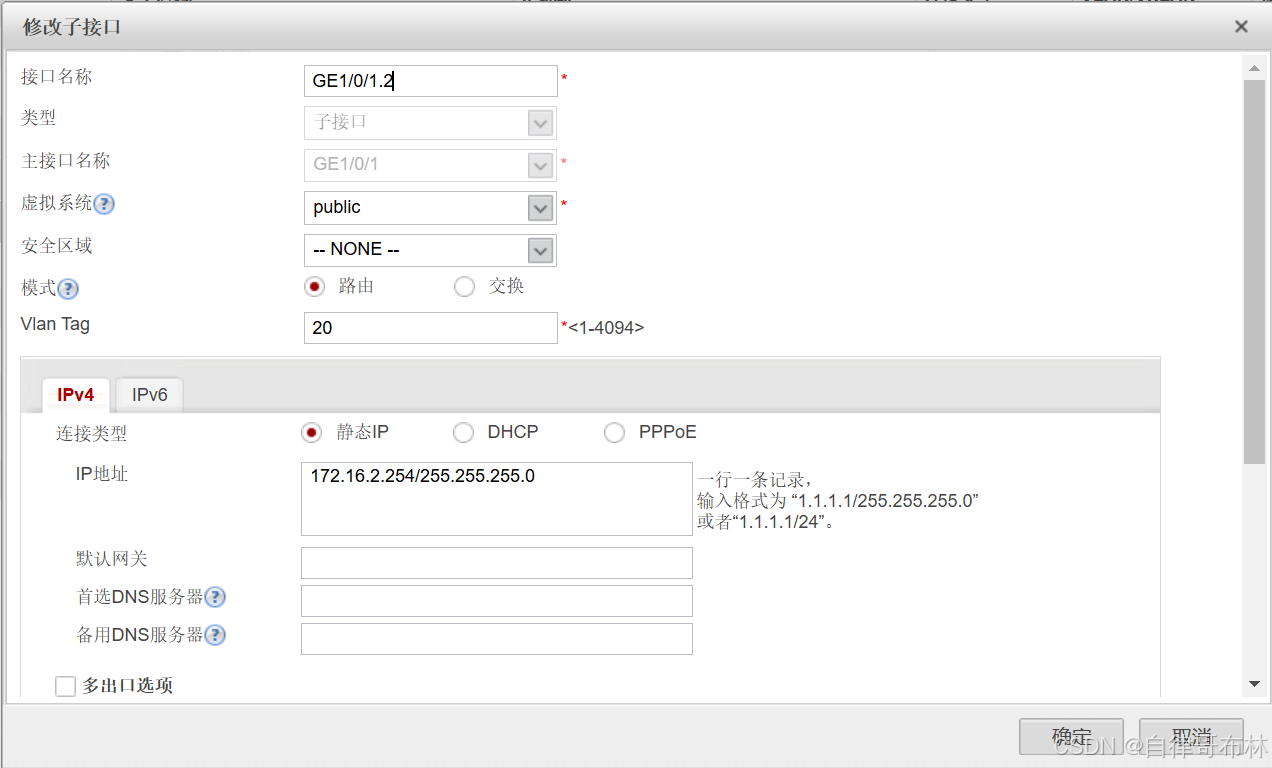

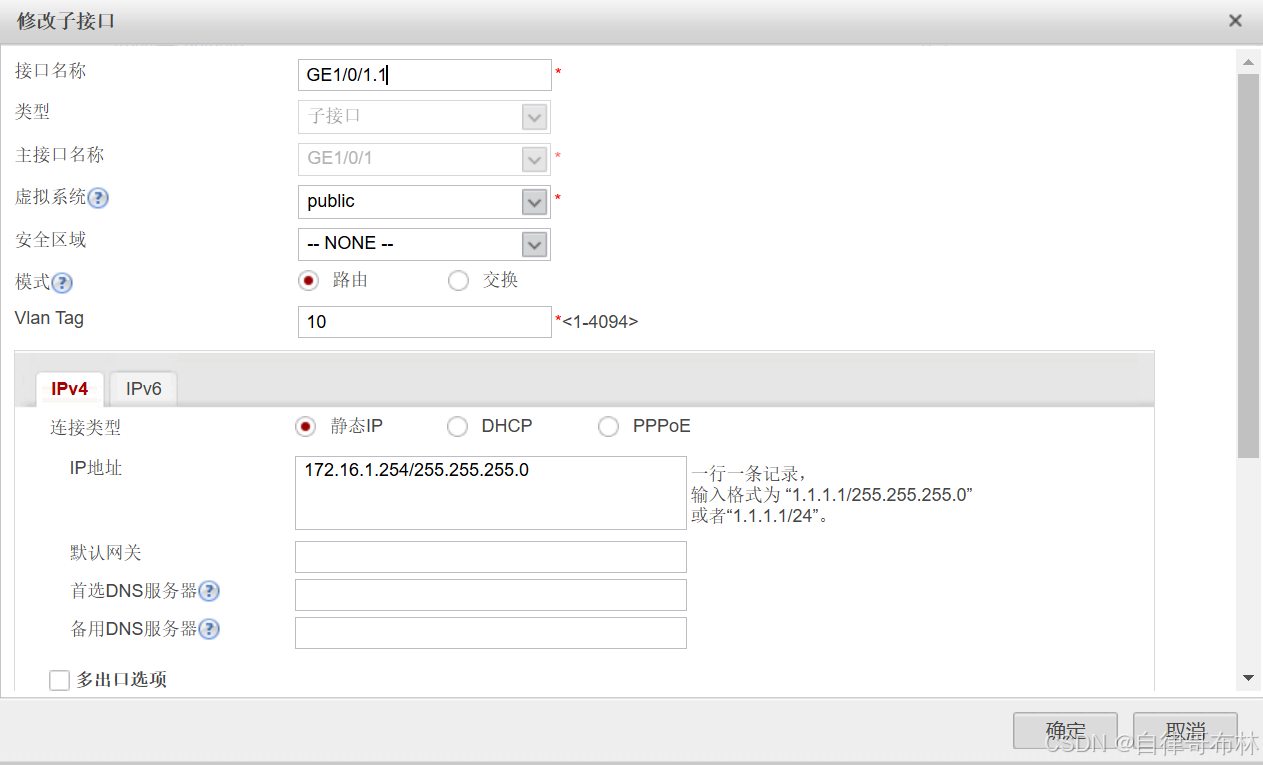

防火墙接口配置

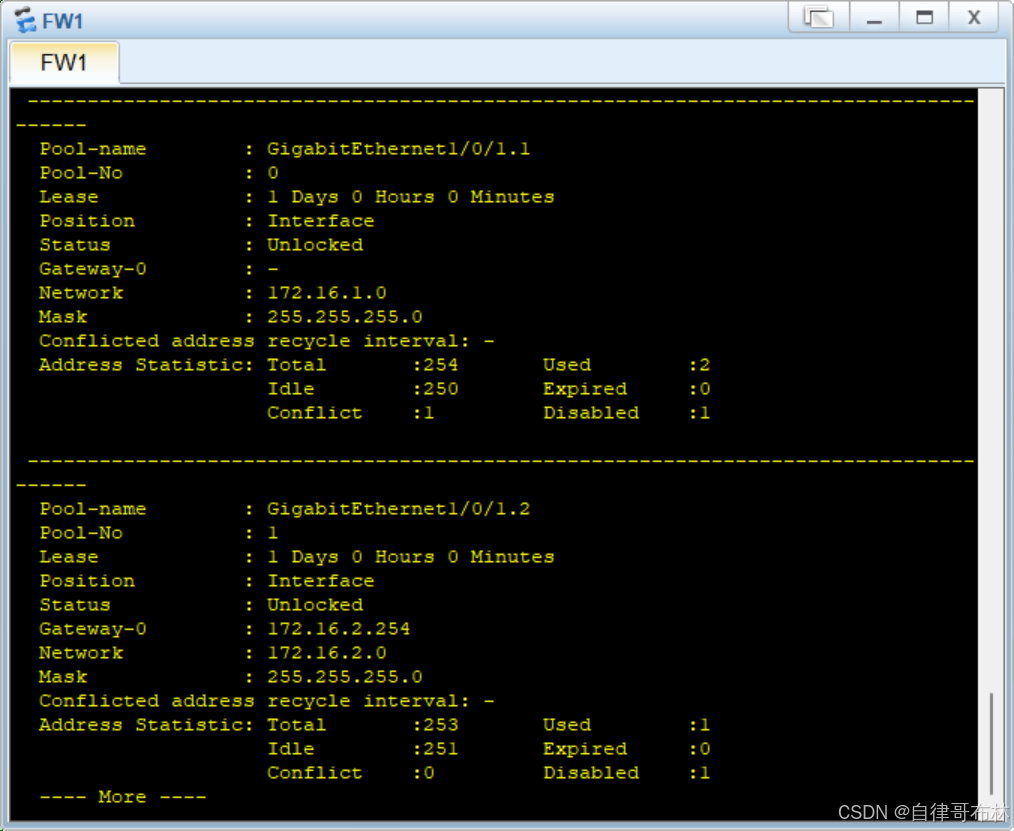

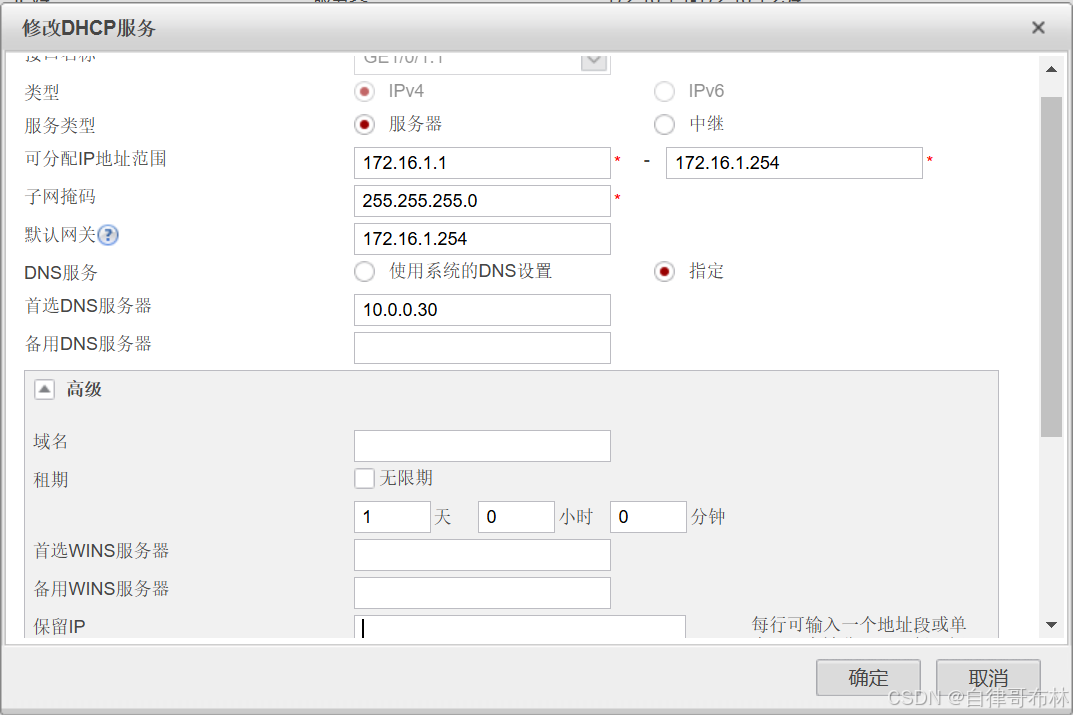

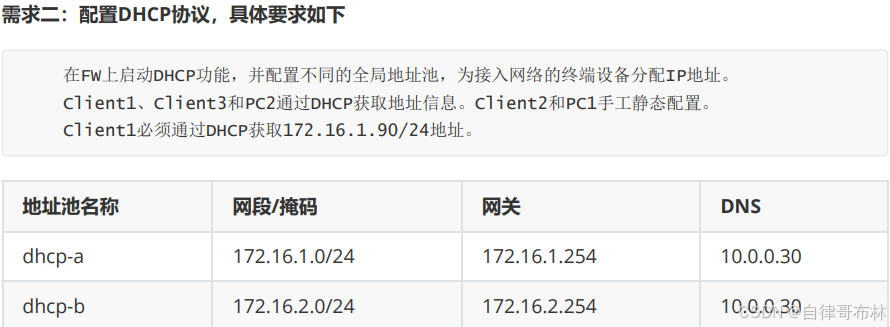

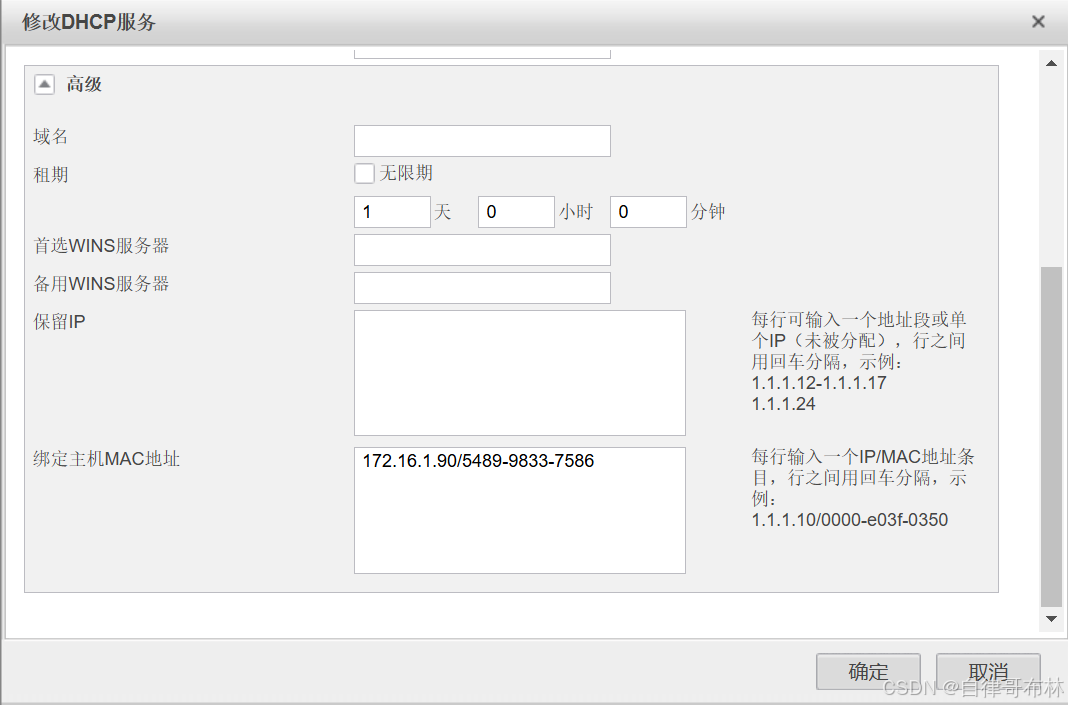

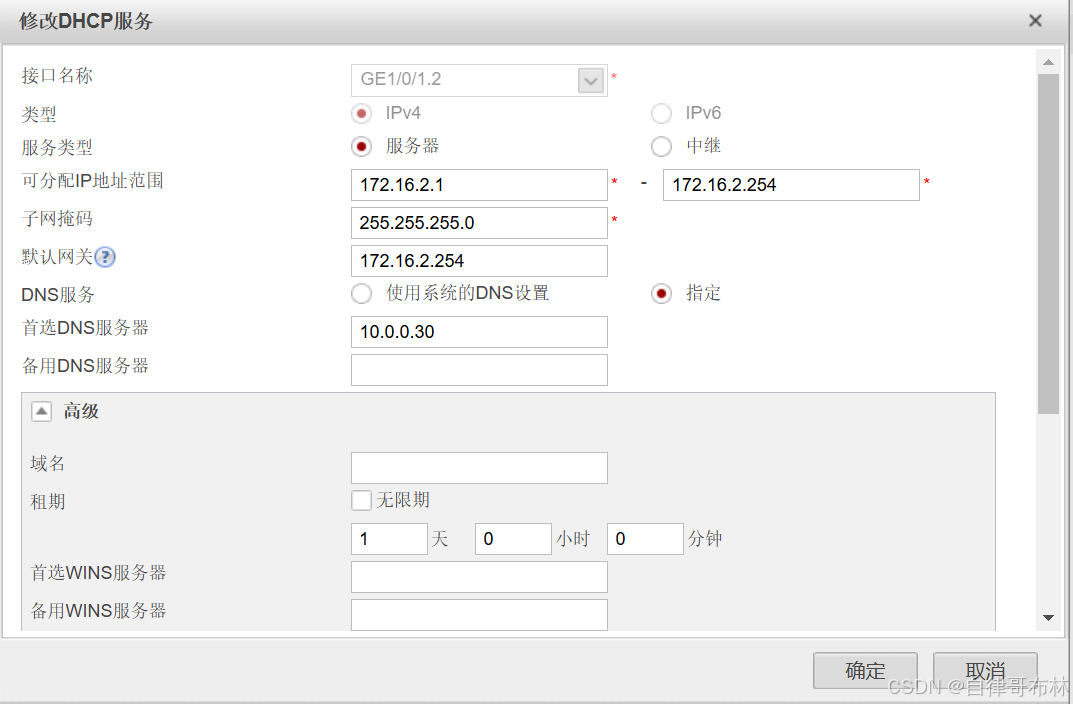

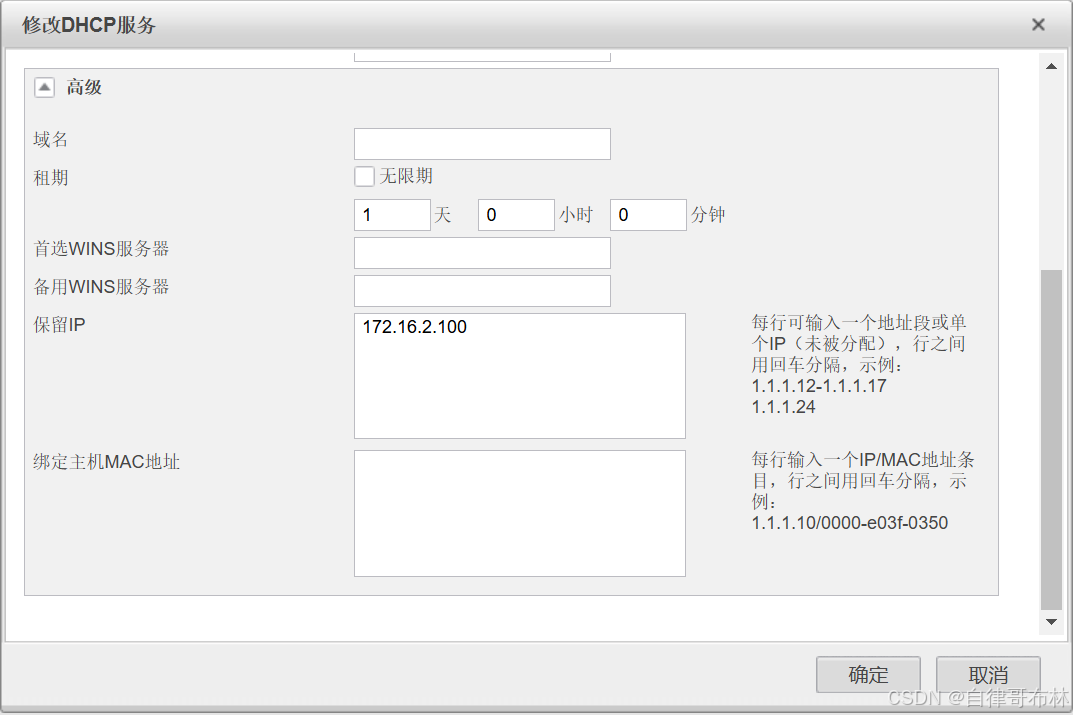

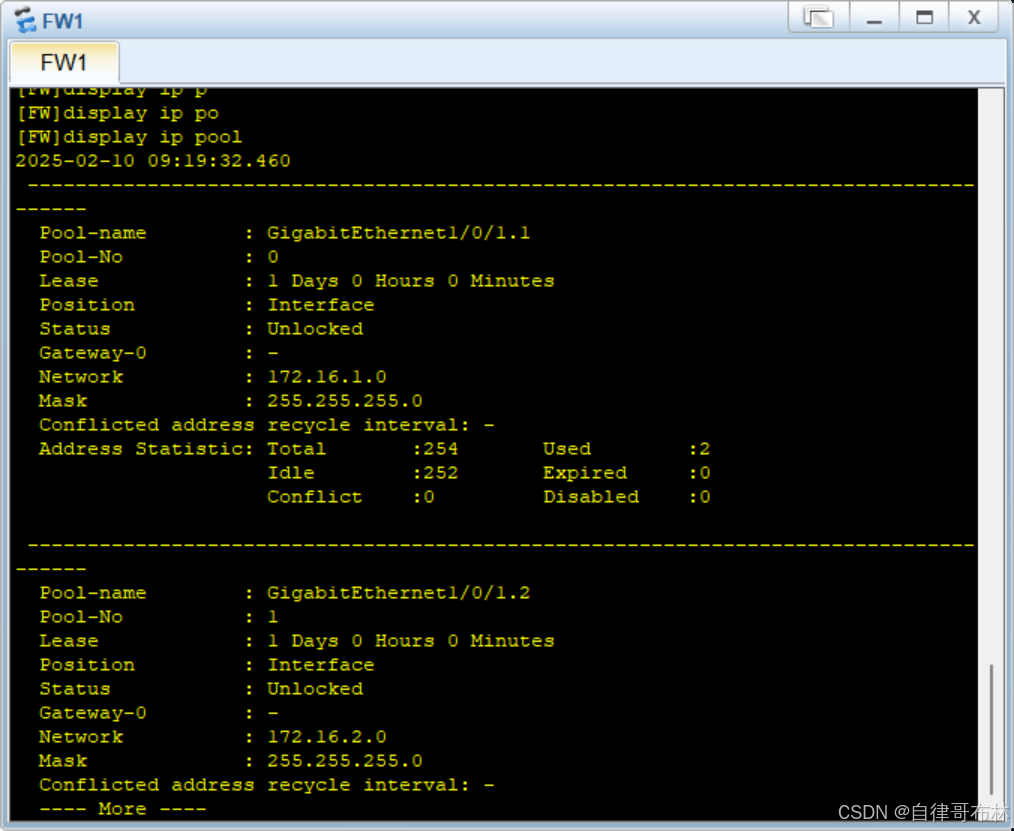

需求二：配置DHCP协议

FW的web界面配置DHCP时，只支持配置接口方式的地址池，分配的地址范围必须是接口IP地址所 在的网段。并且--->需要手工在命令行界面开启dhcp功能才行。

[FW]dhcp enable
[FW]interface GigabitEthernet 1/0/1.1
[FW-GigabitEthernet1/0/1.1]dhcp select interface
[FW-GigabitEthernet1/0/1.1]interface GigabitEthernet 1/0/1.2
[FW-GigabitEthernet1/0/1.2]dhcp select interface

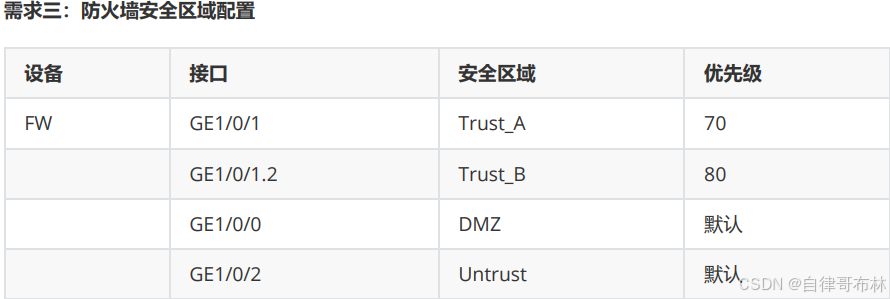

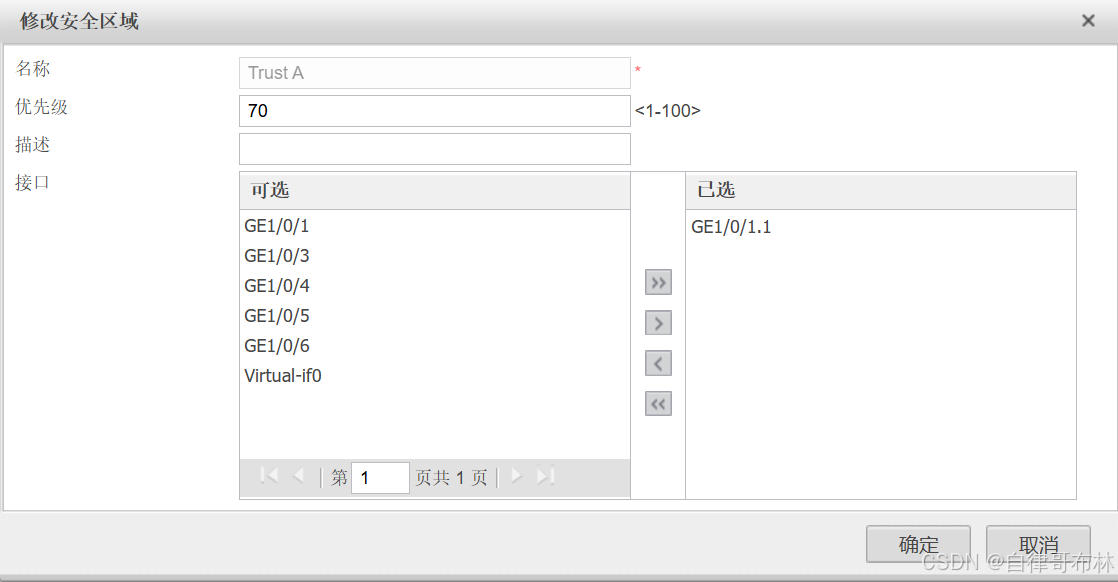

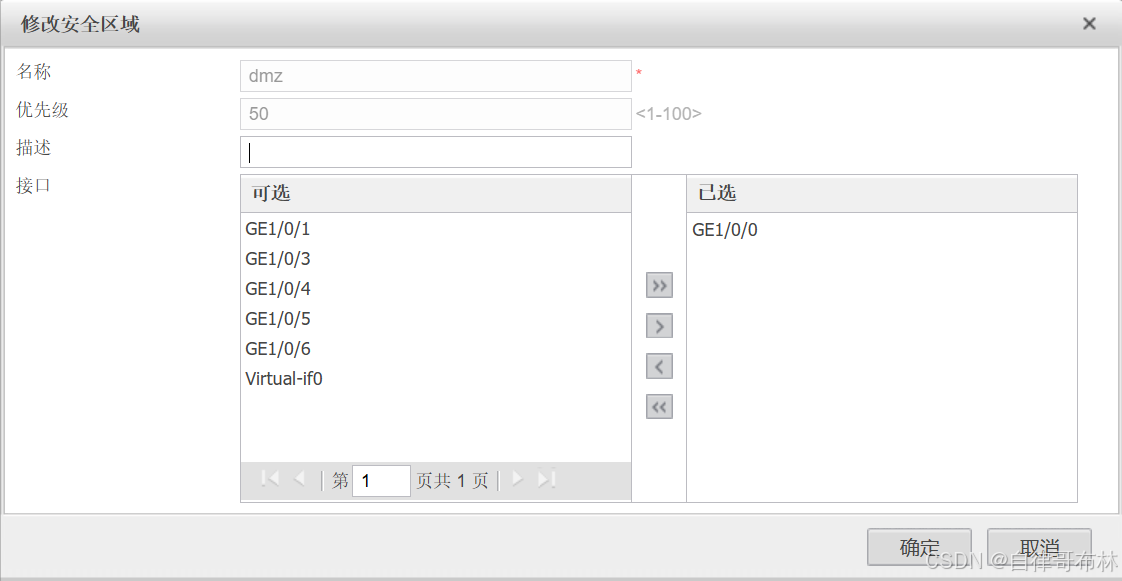

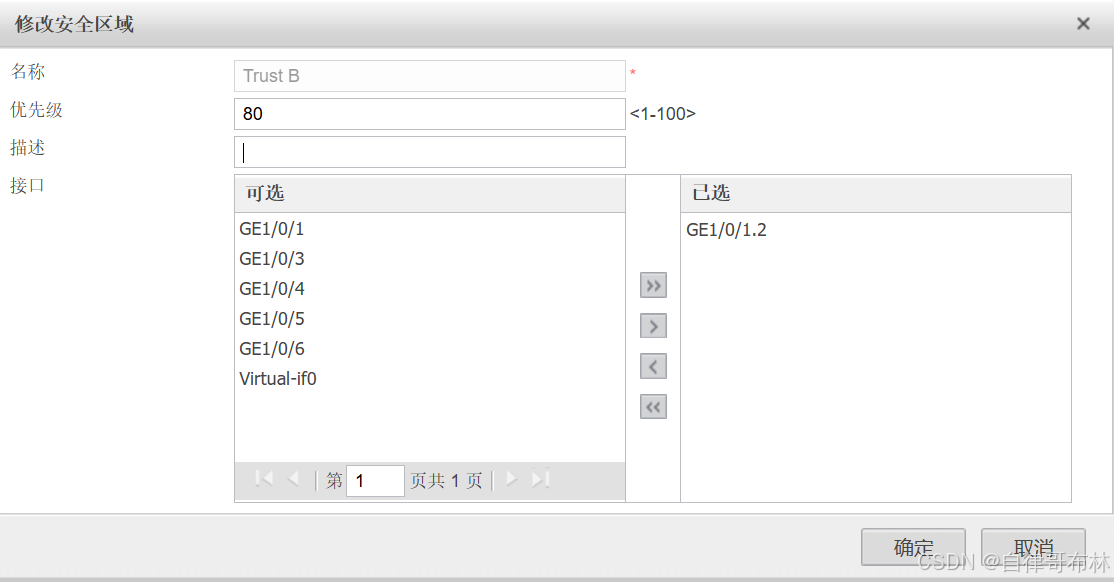

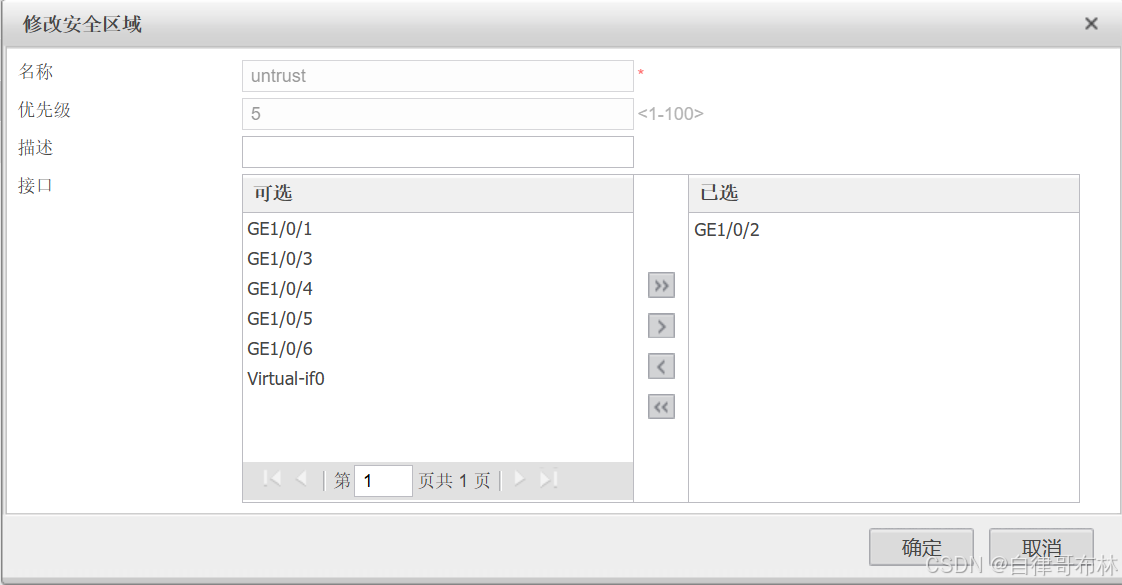

 需求三：防火墙安全区域配置

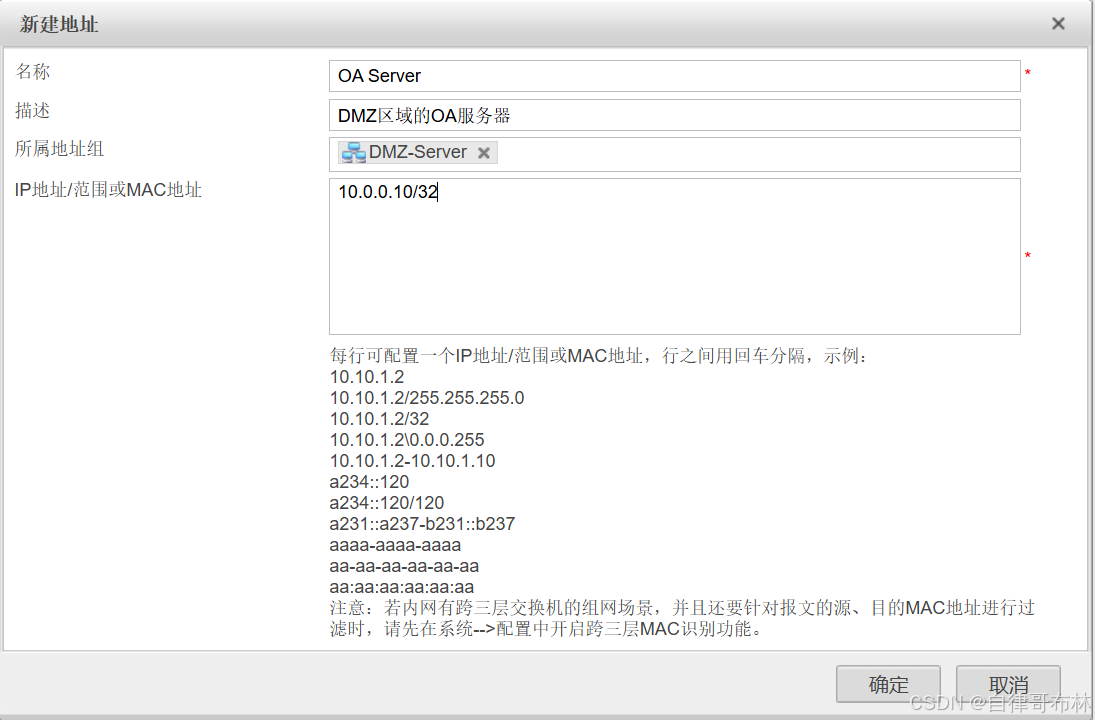

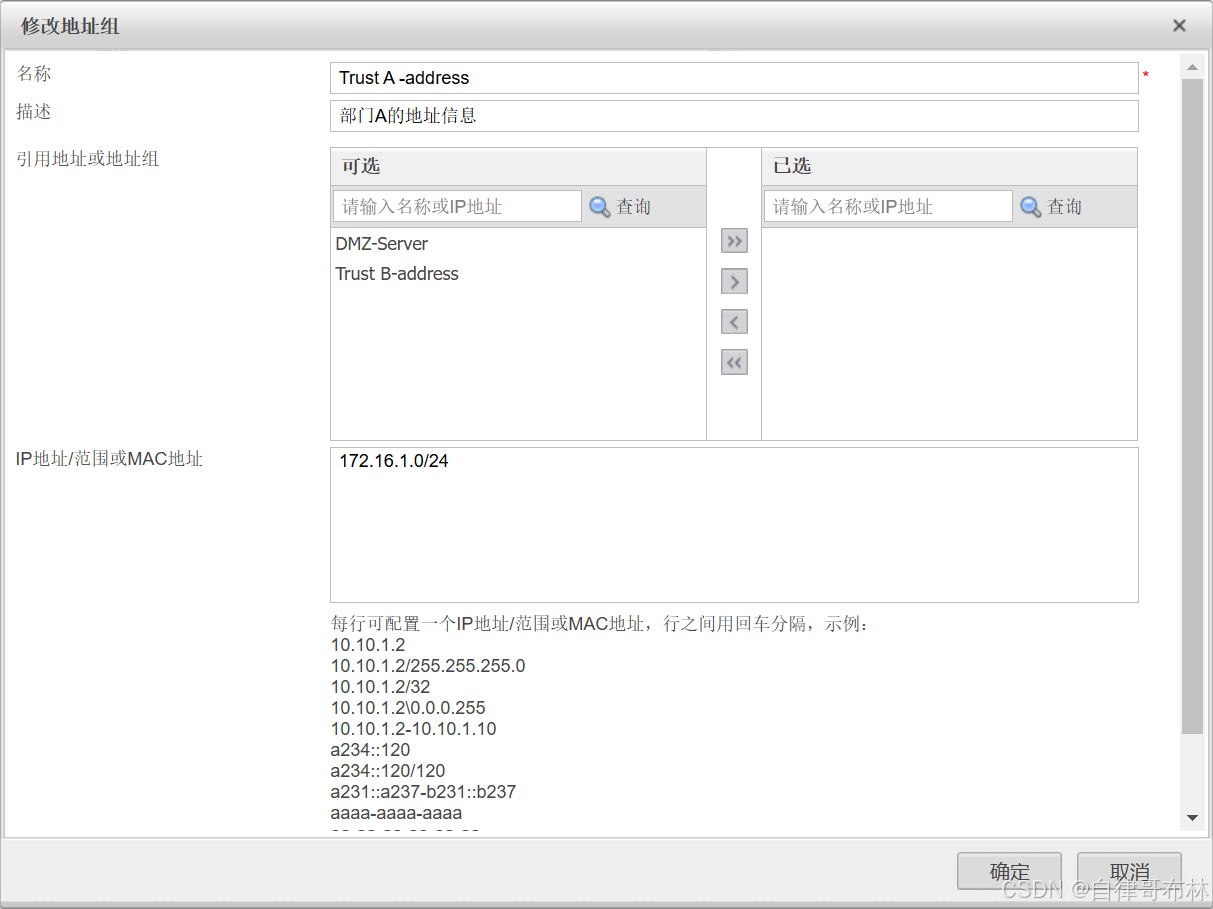

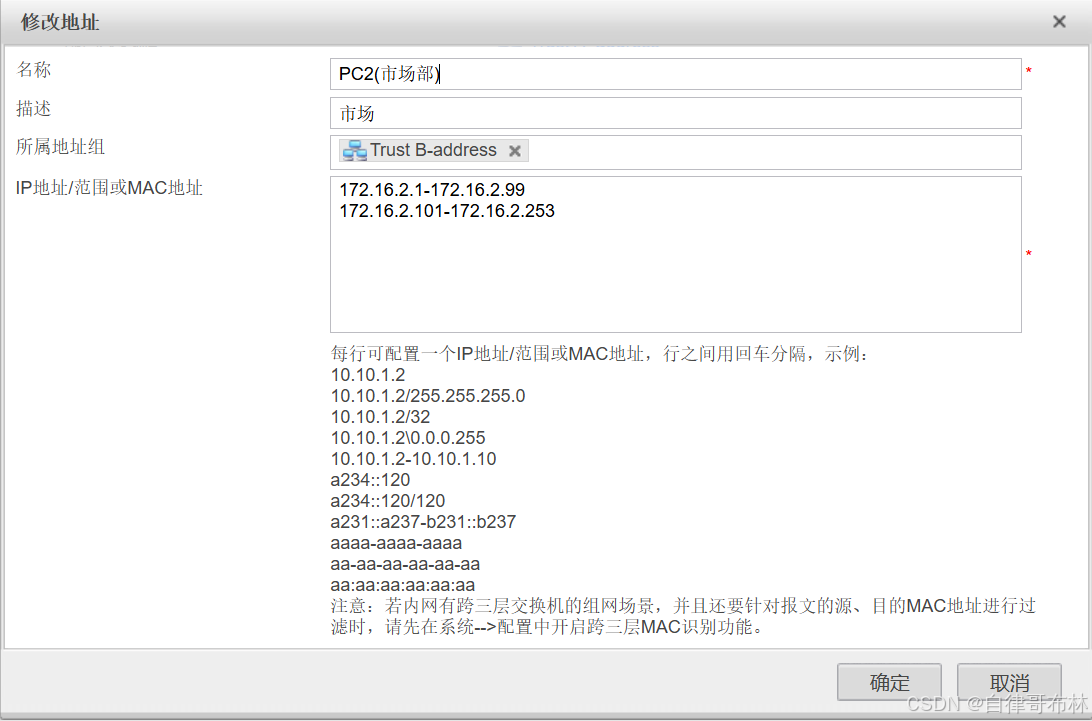

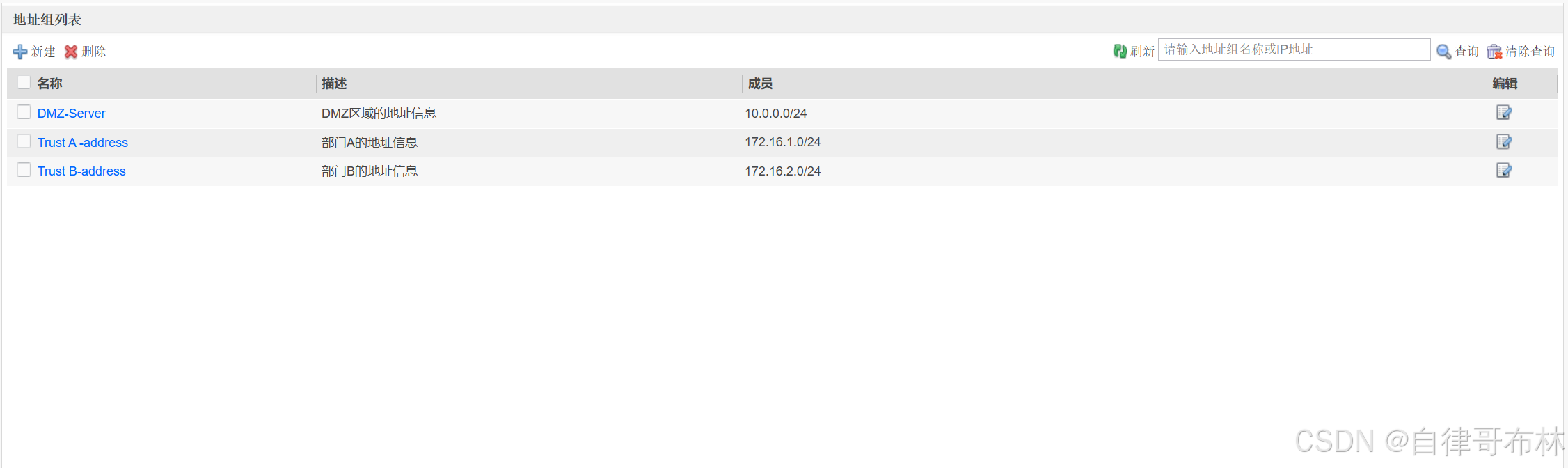

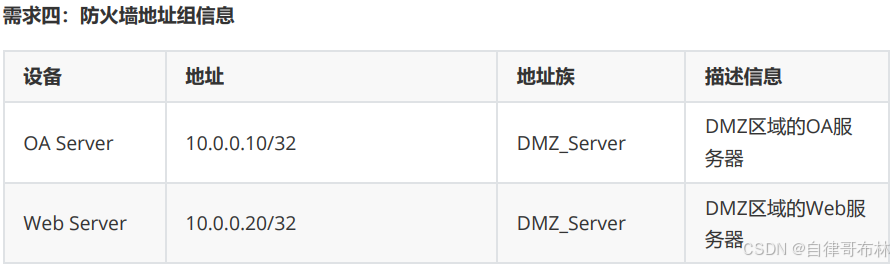

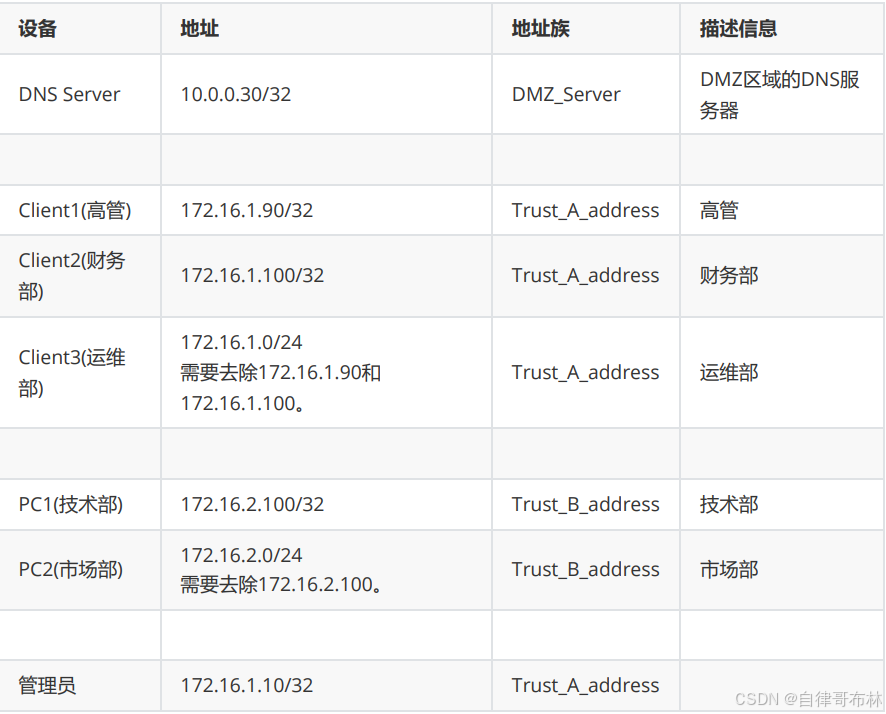

需求四：防火墙地址组信息

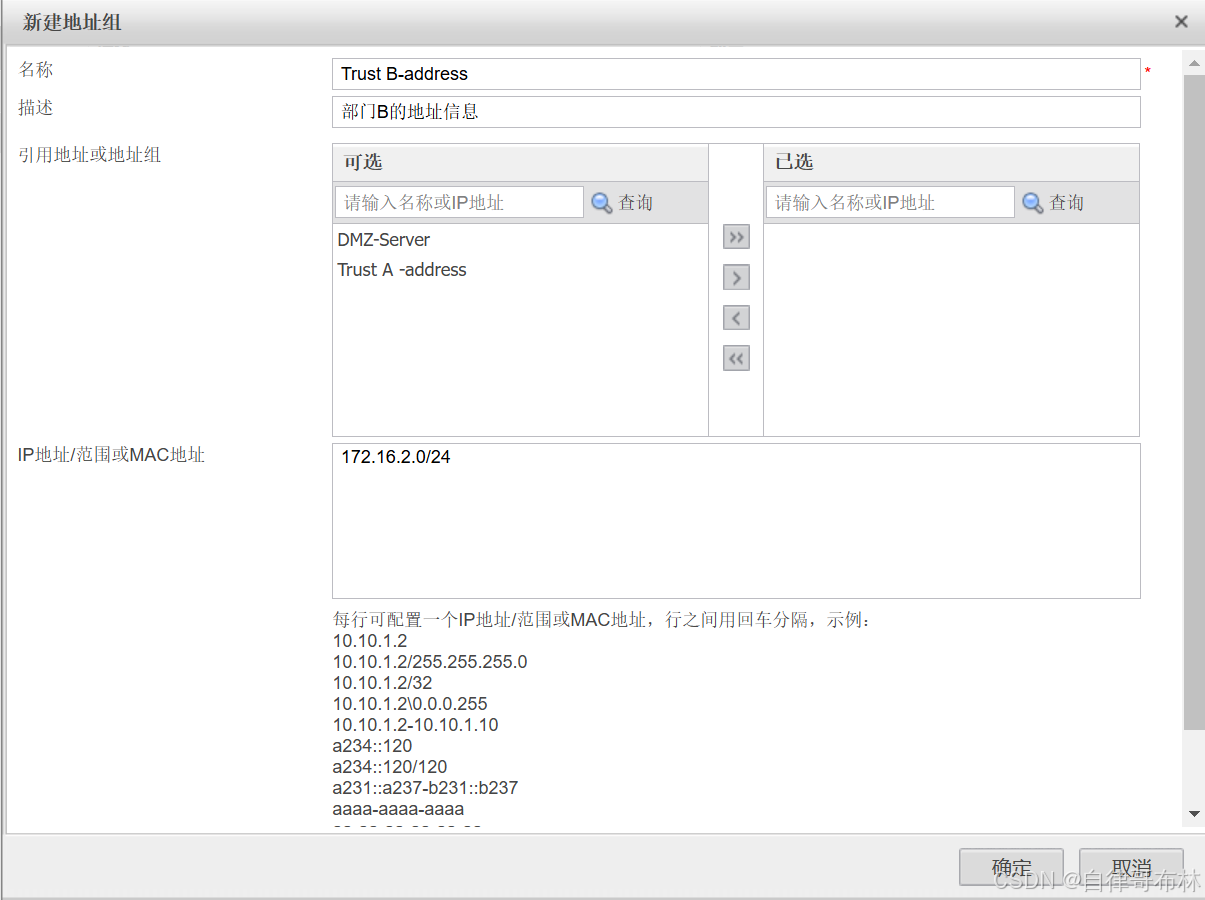

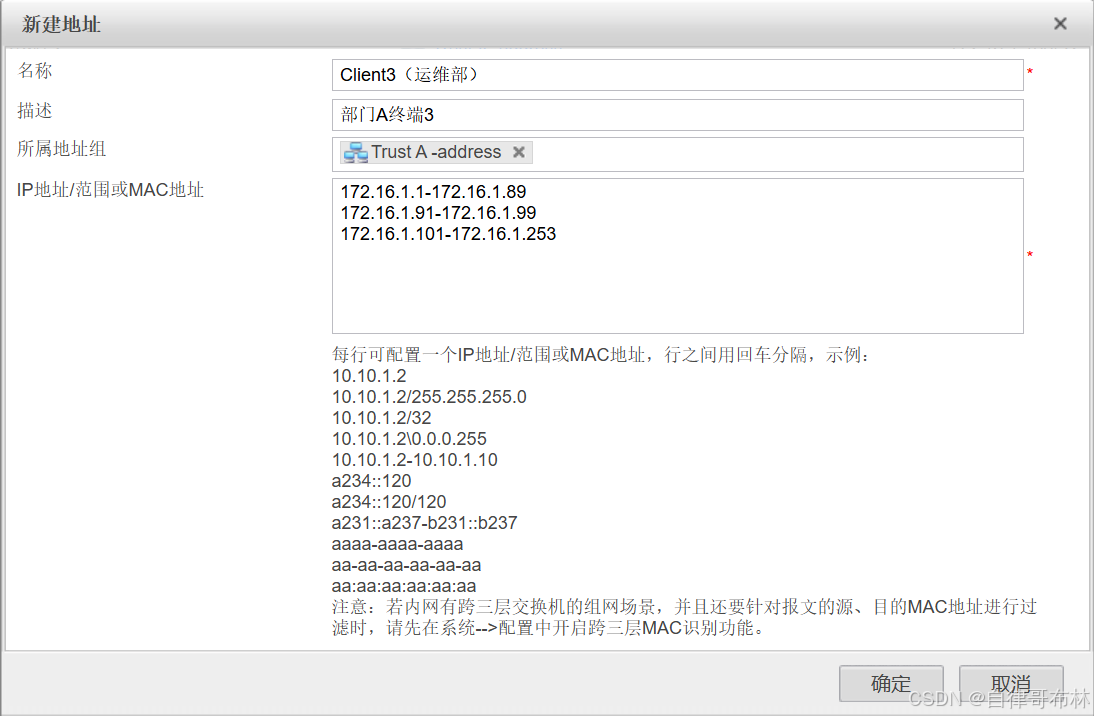

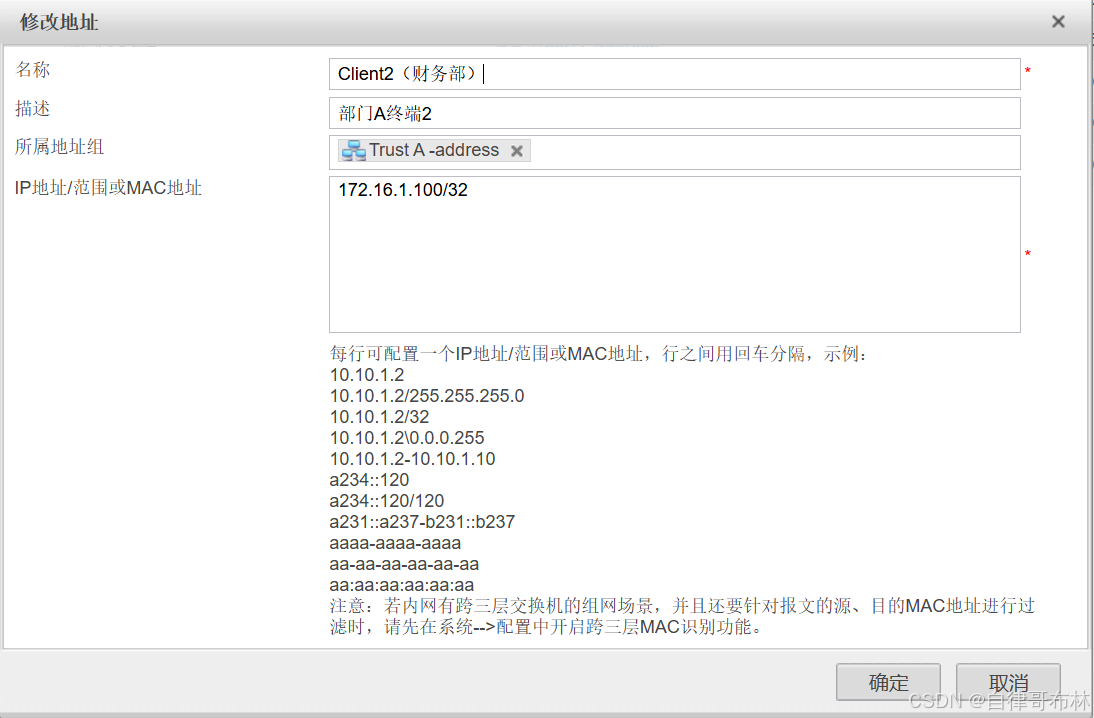

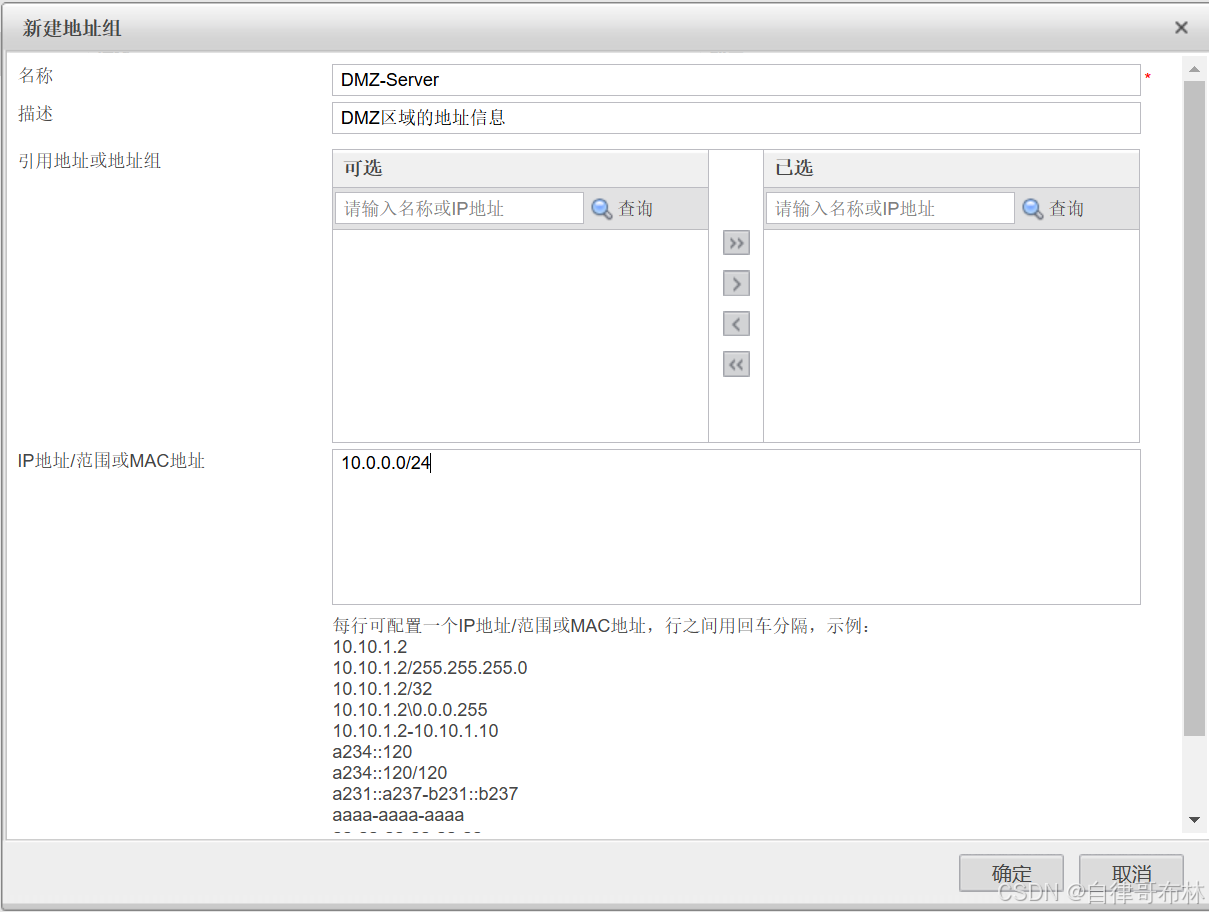

先创建地址组

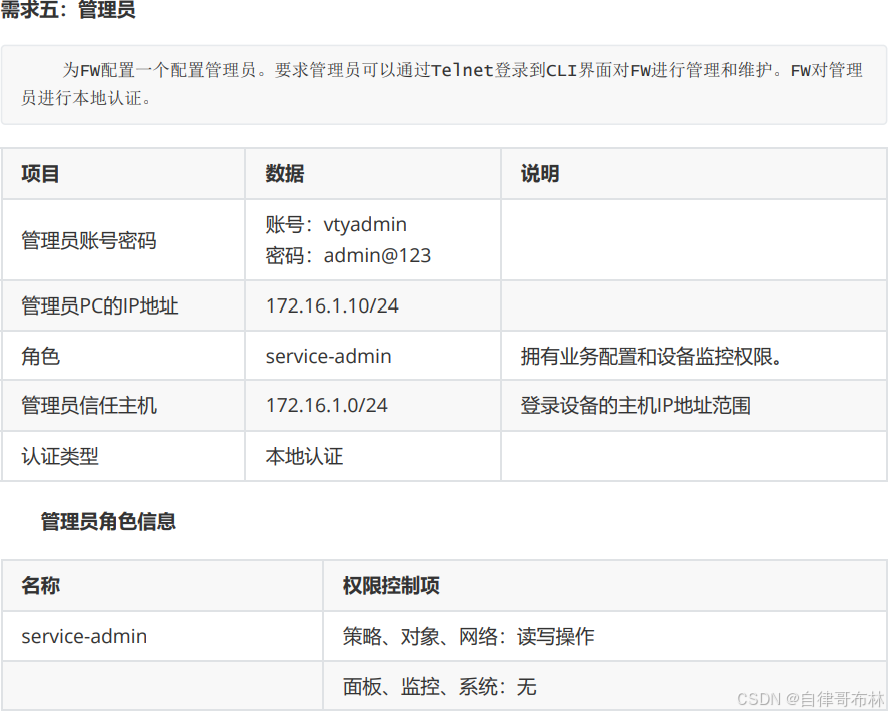

需求五：管理员

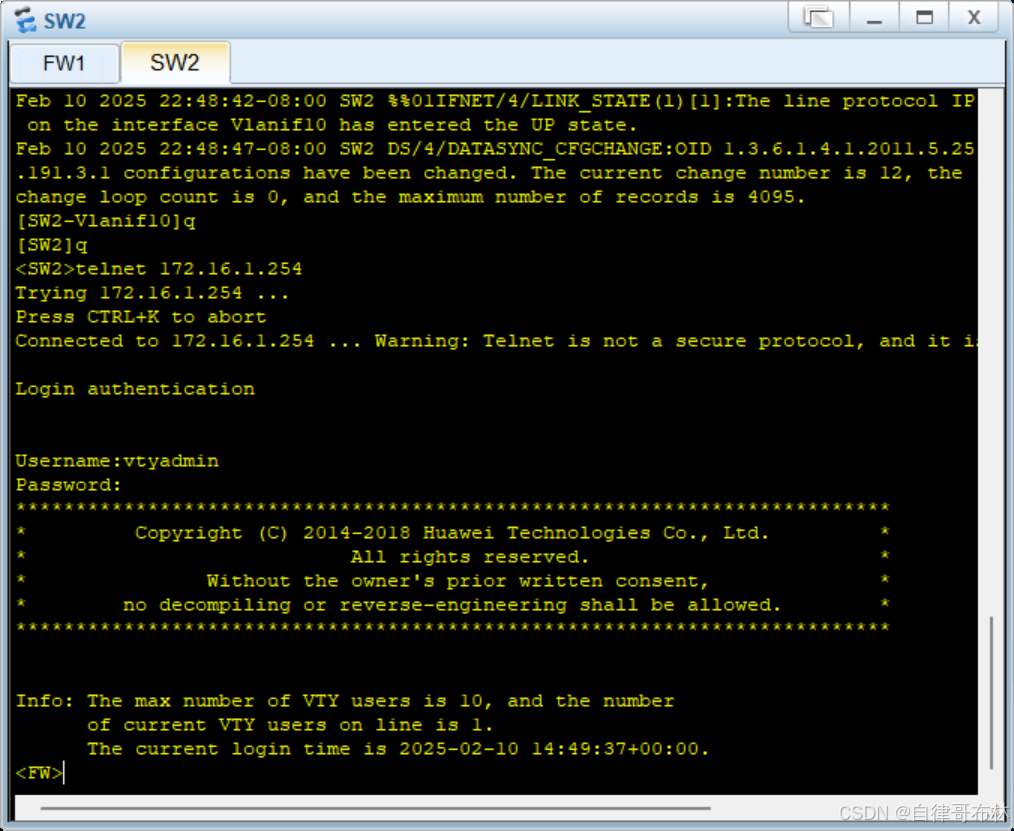

telnet配置

[FW]telnet server enable


[FW]user-interface vty 0 4
[FW-ui-vty0-4]protocol inbound telnet


[SW2]interface Vlanif 10
[SW2-Vlanif10]ip address 172.16.1.10 24

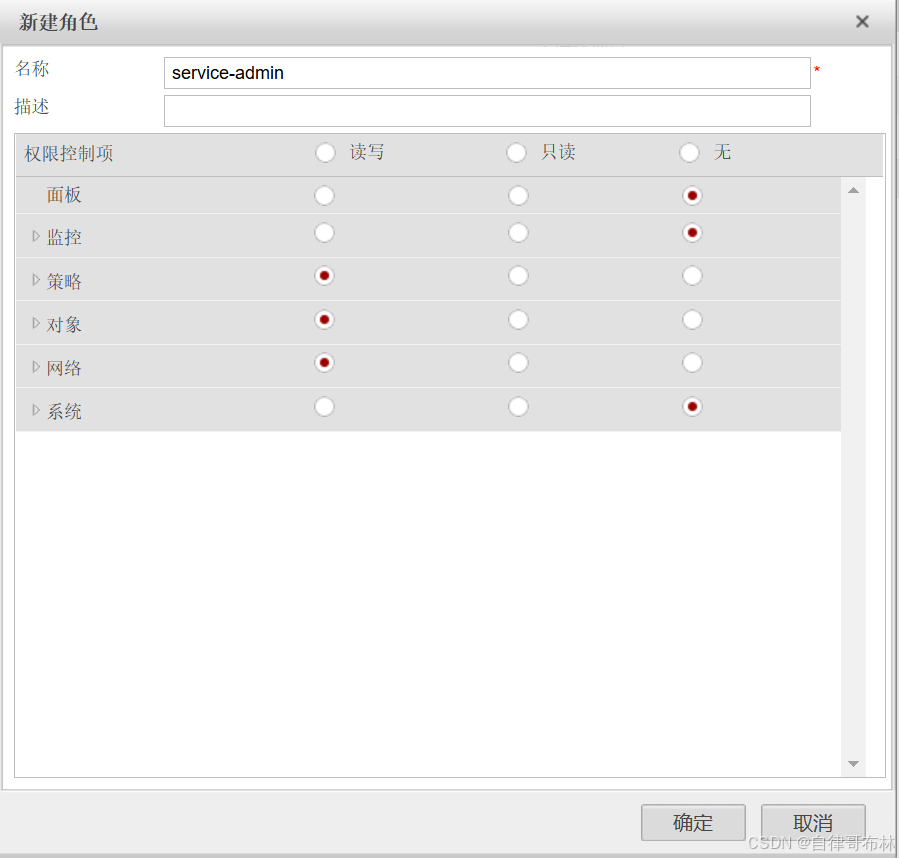

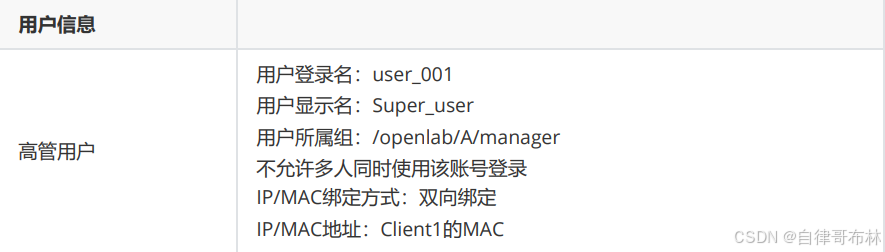

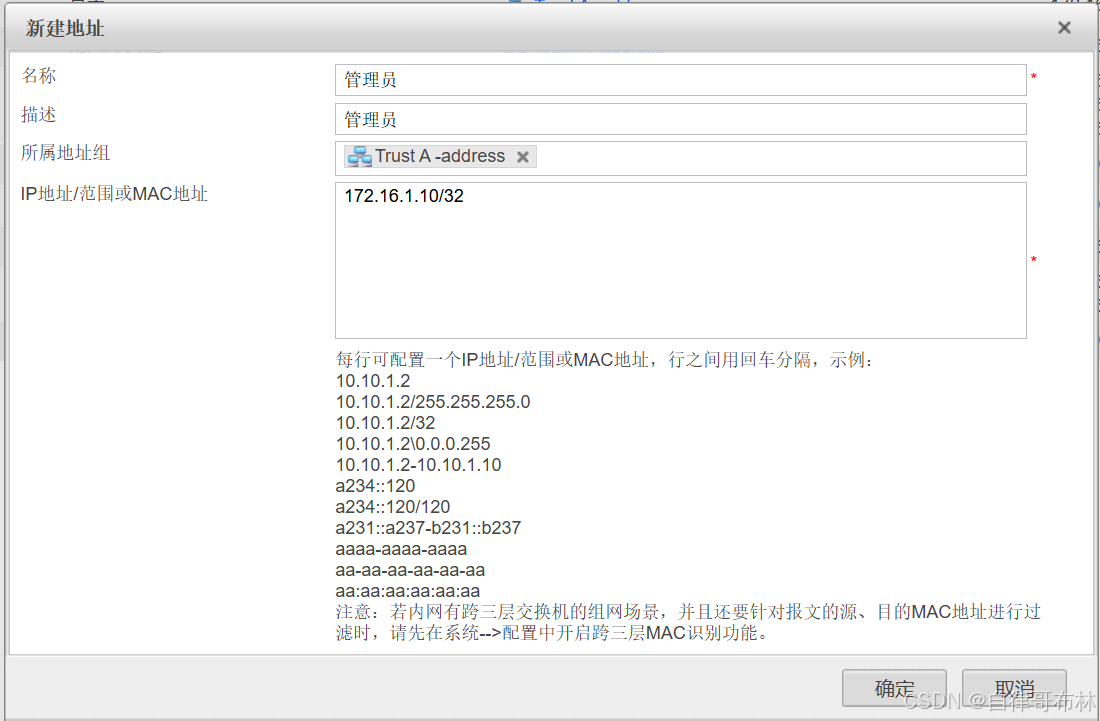

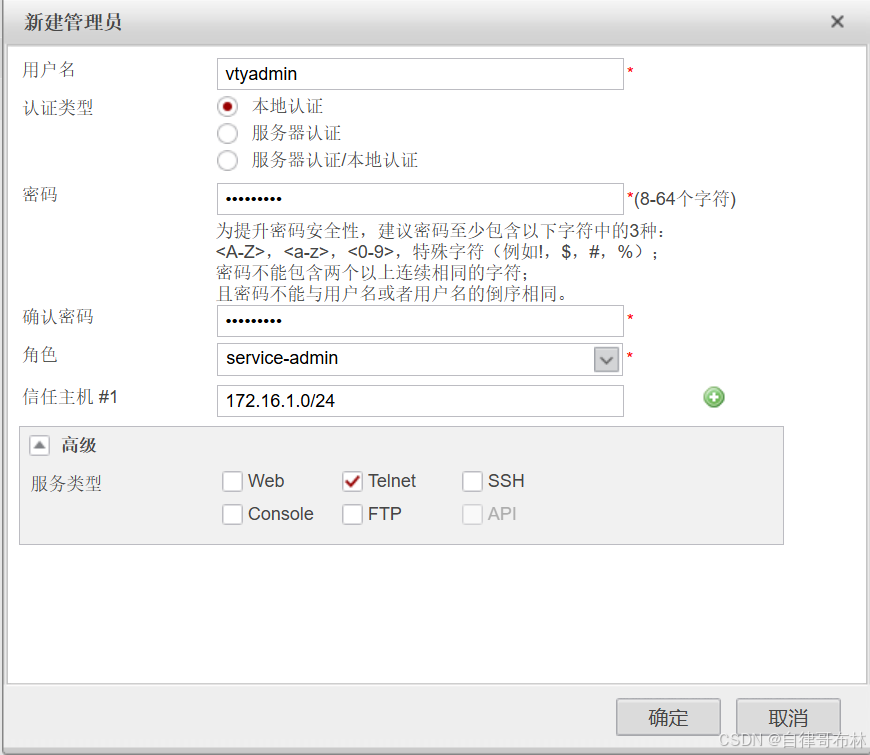

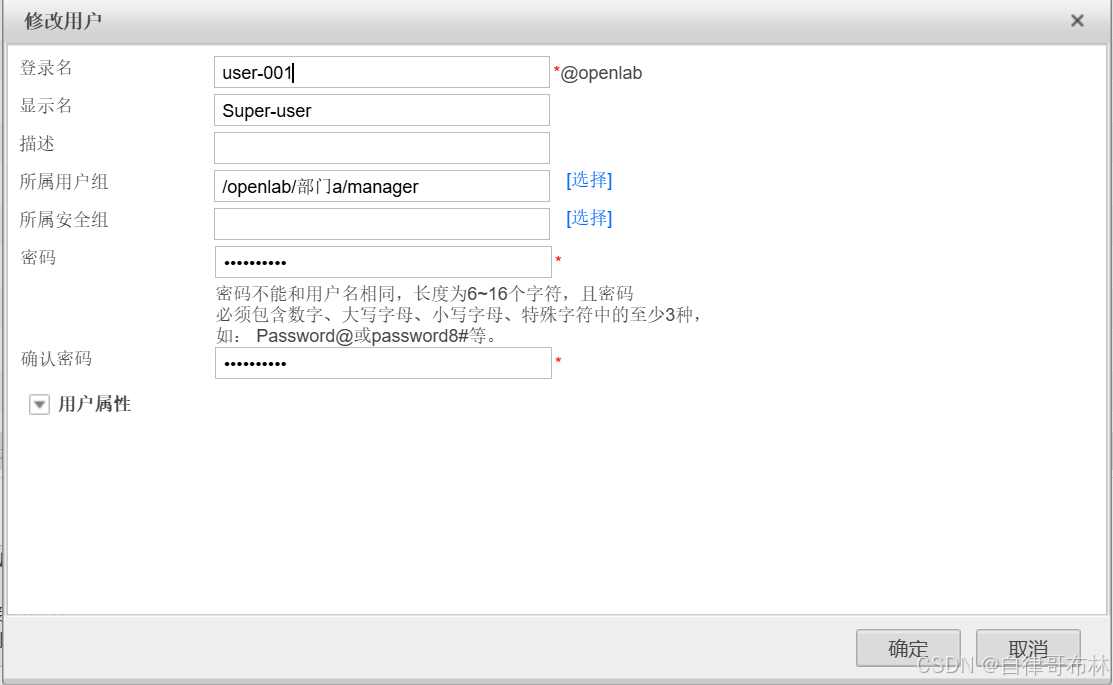

管理员配置

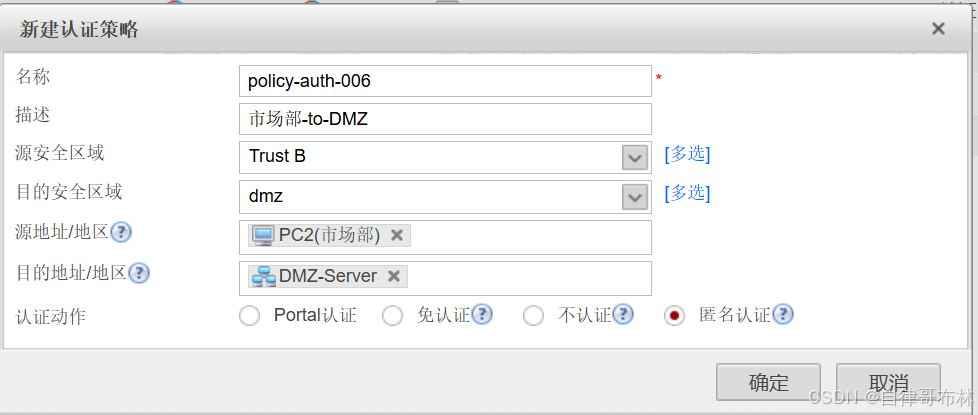

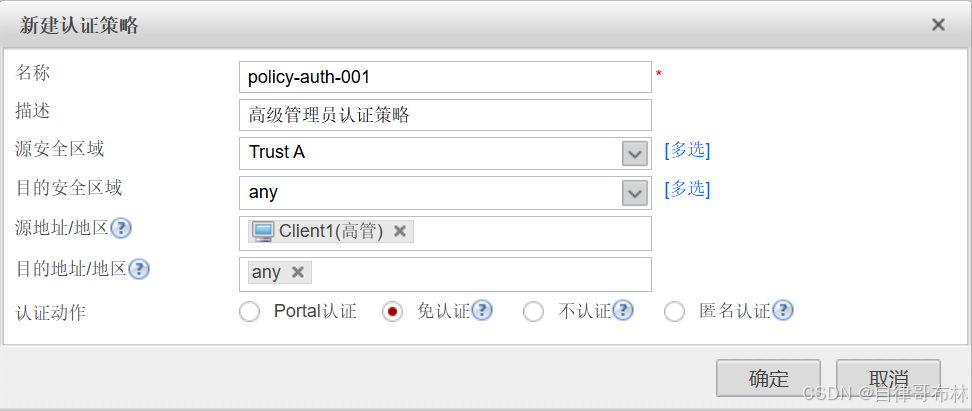

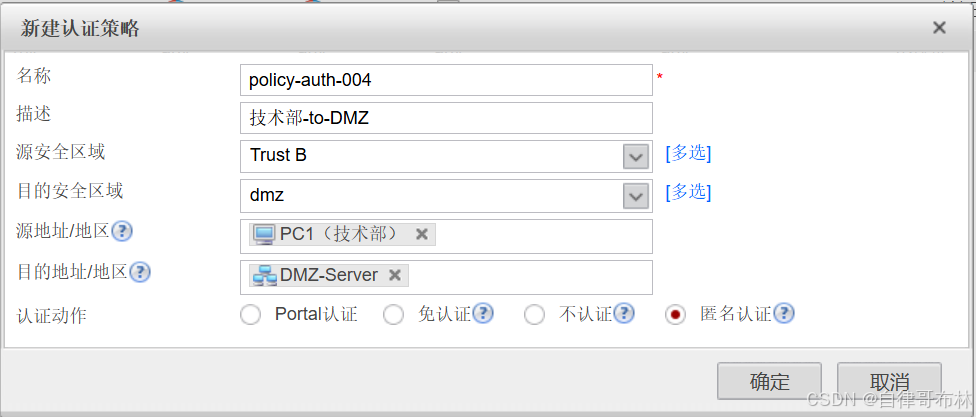

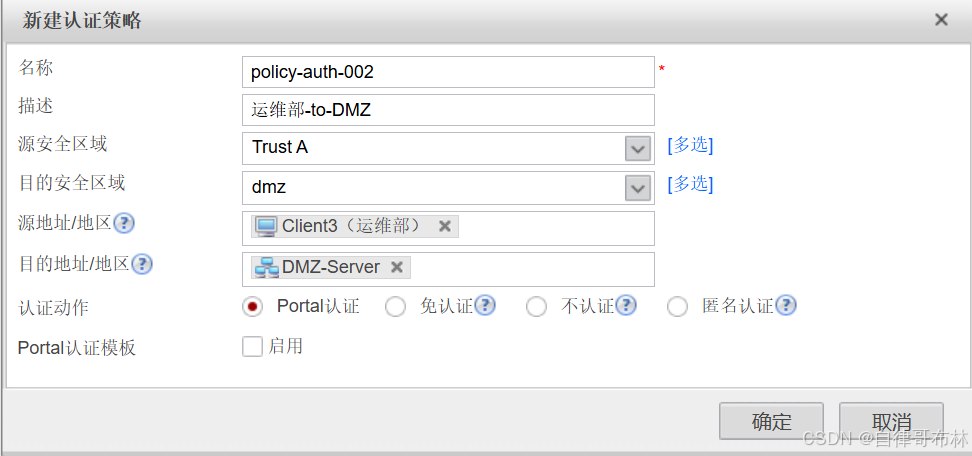

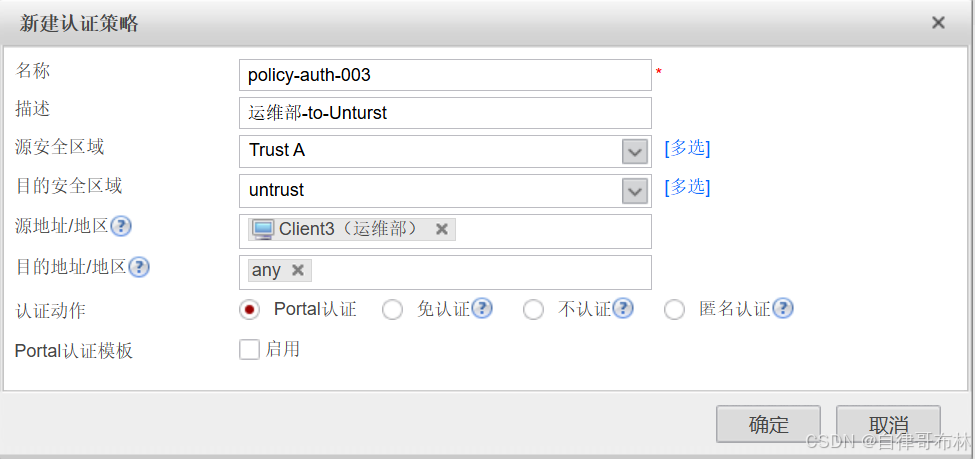

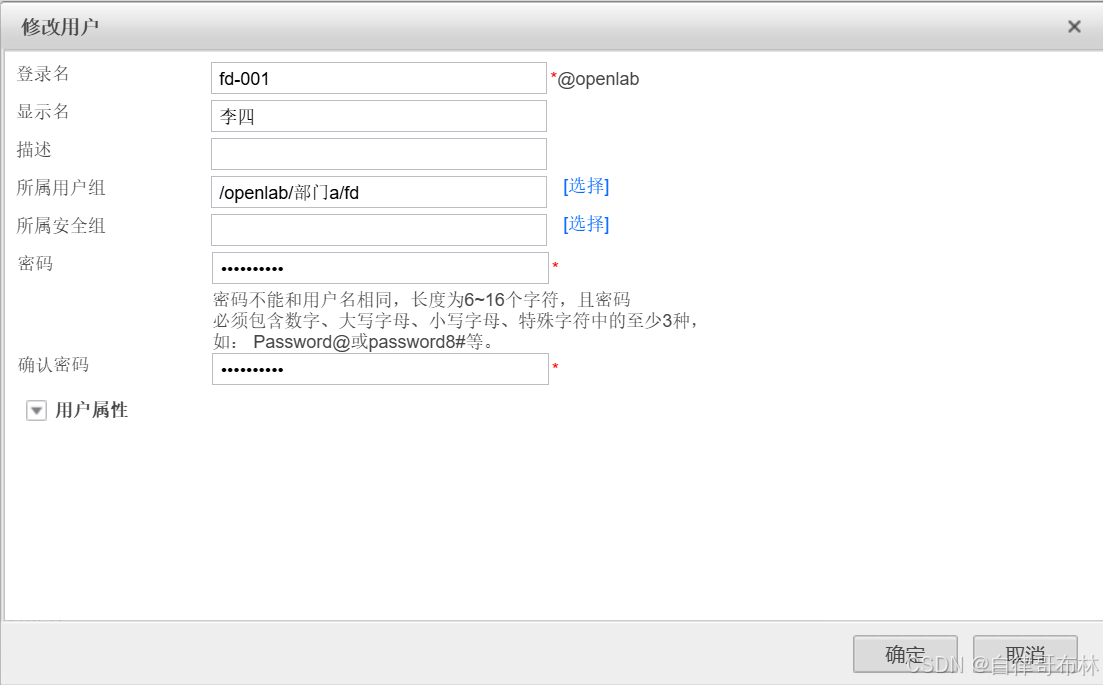

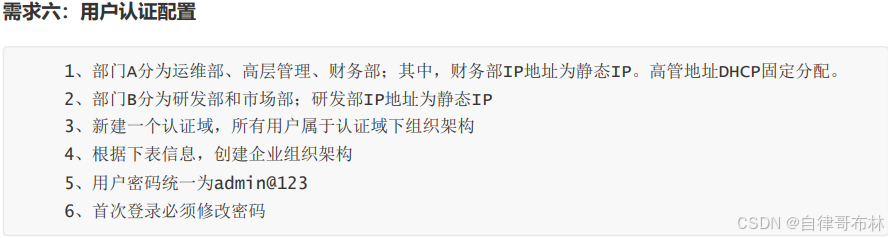

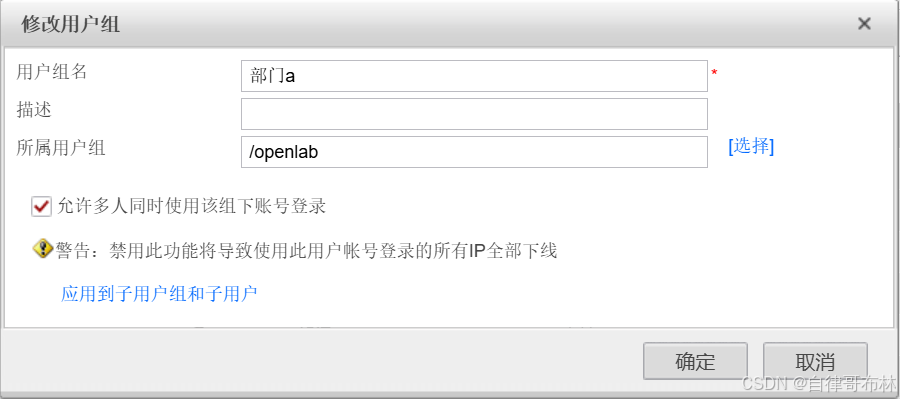

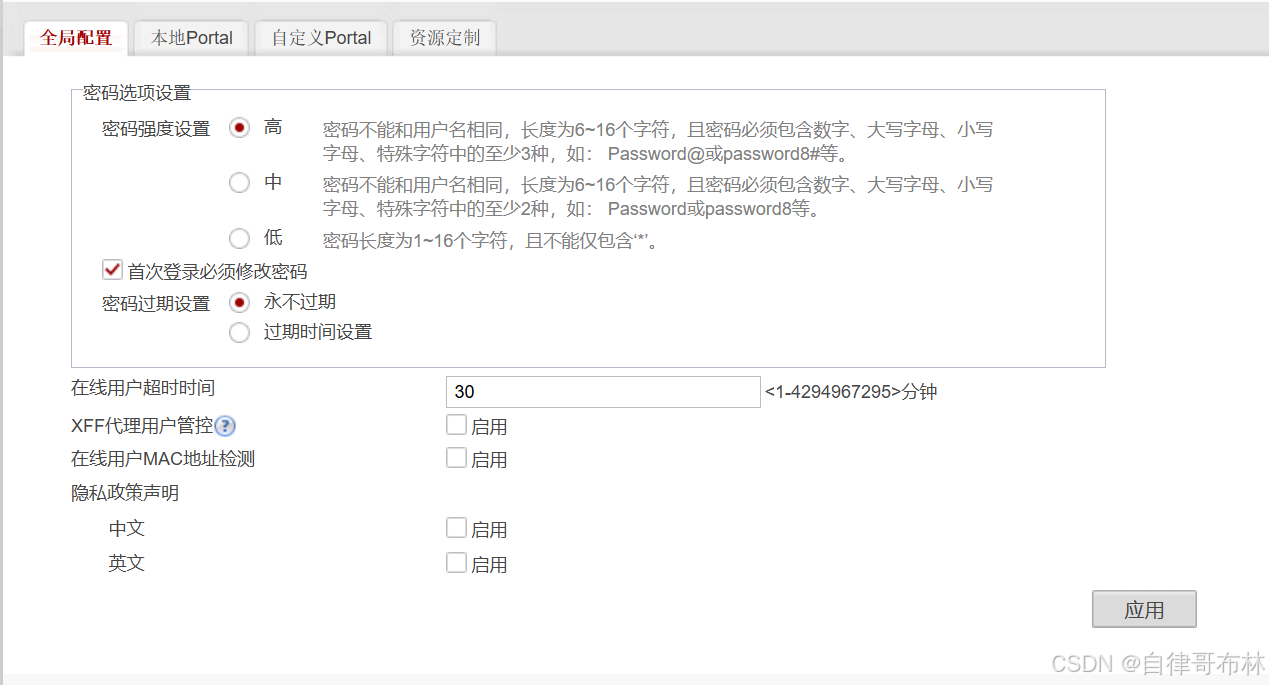

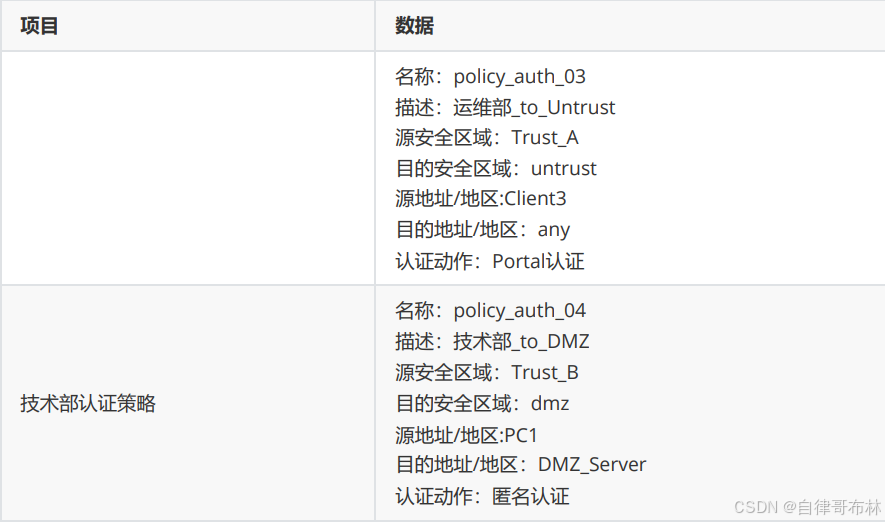

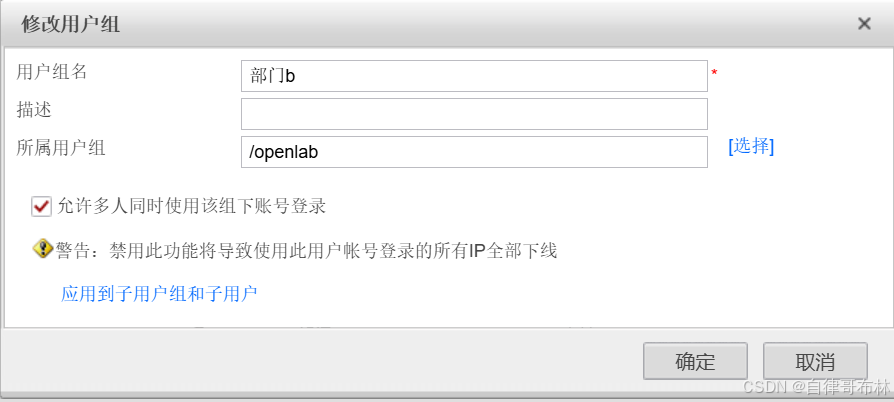

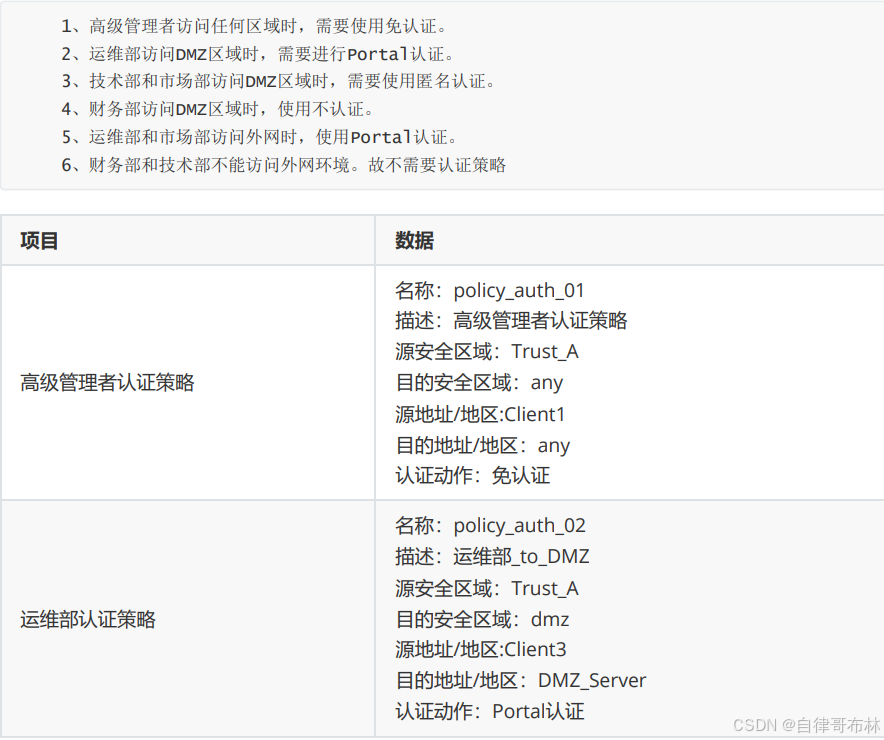

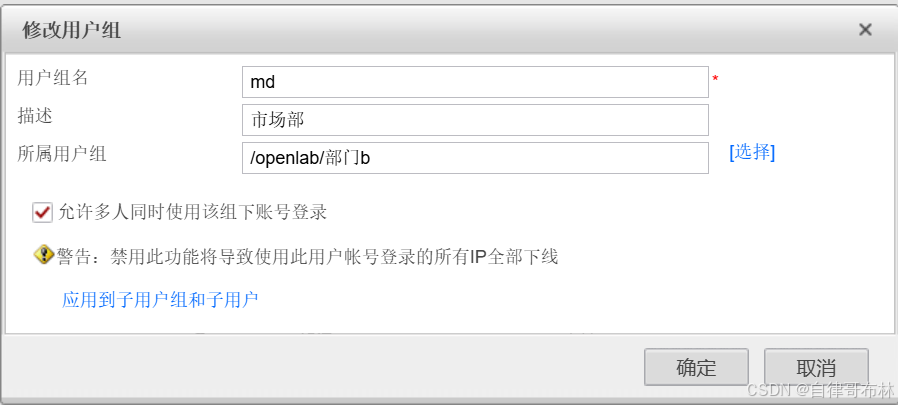

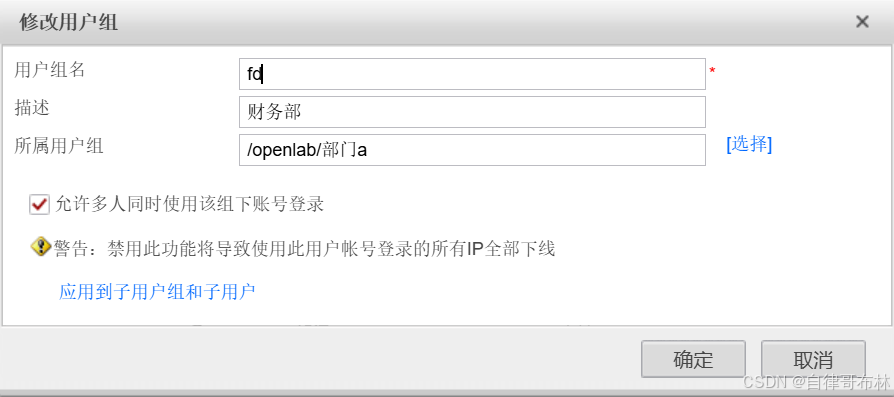

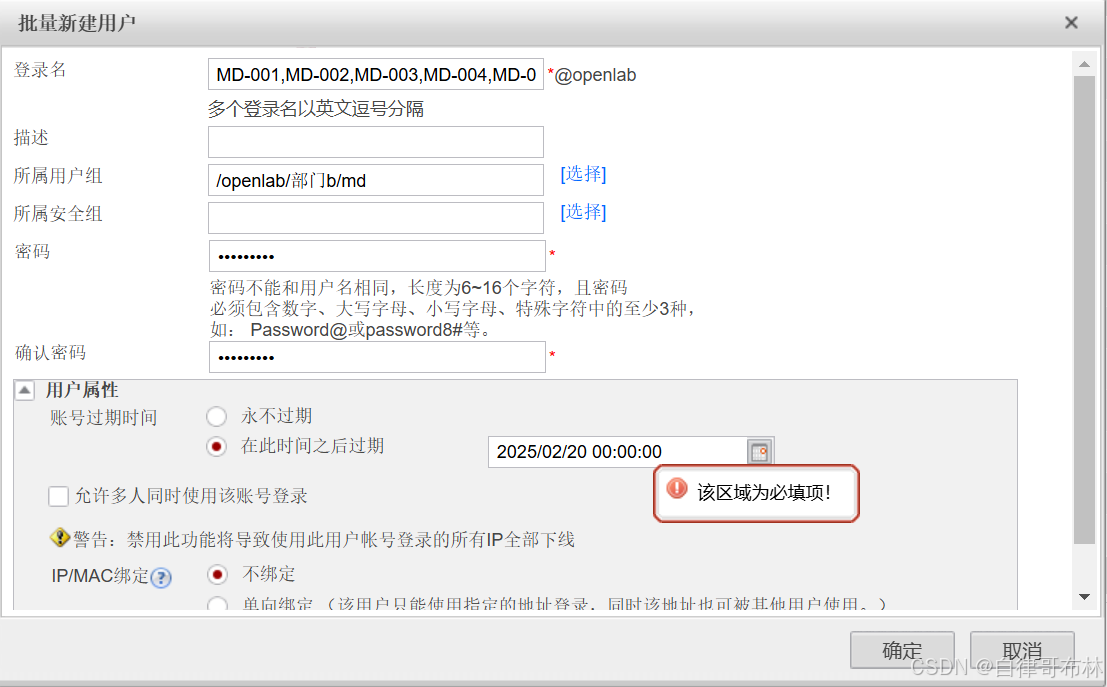

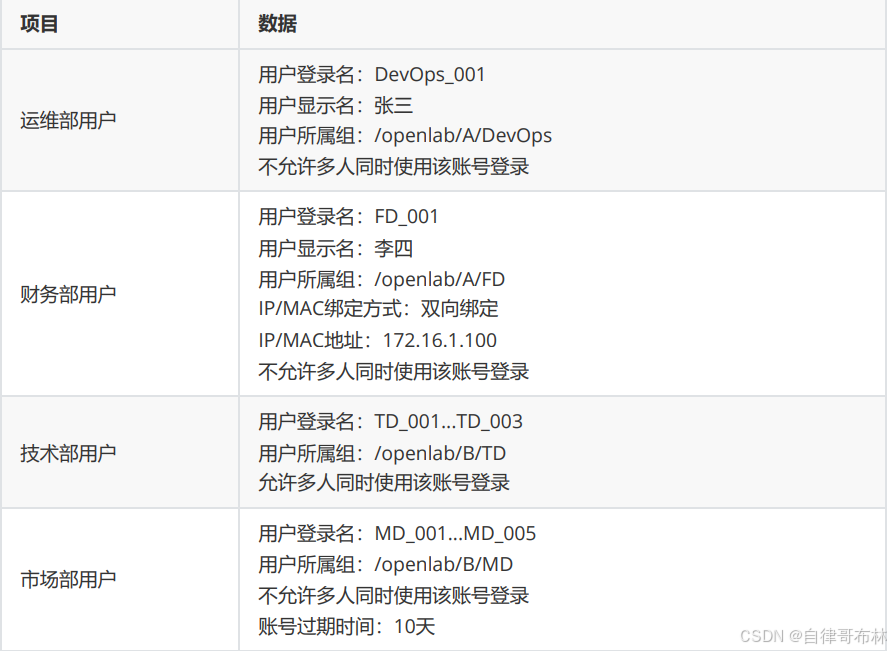

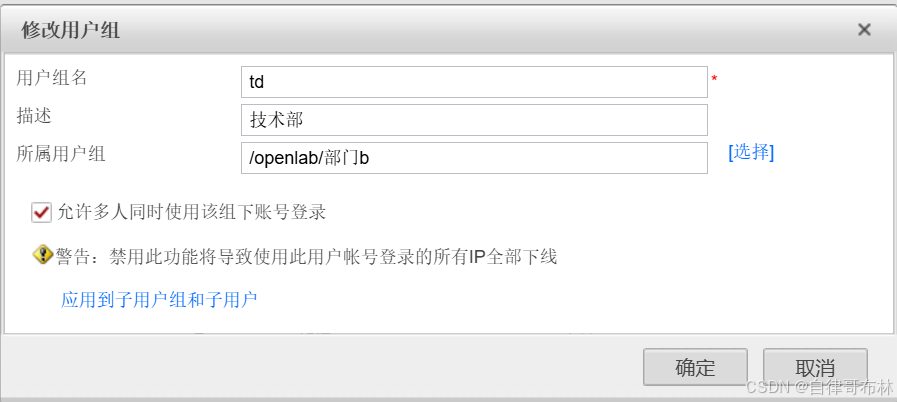

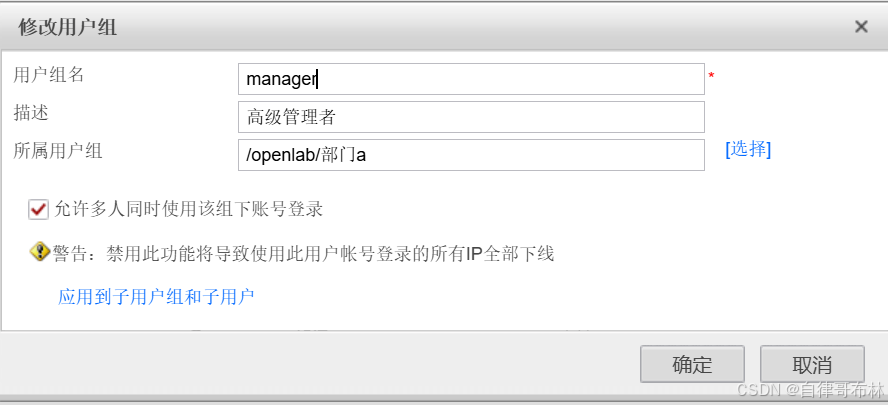

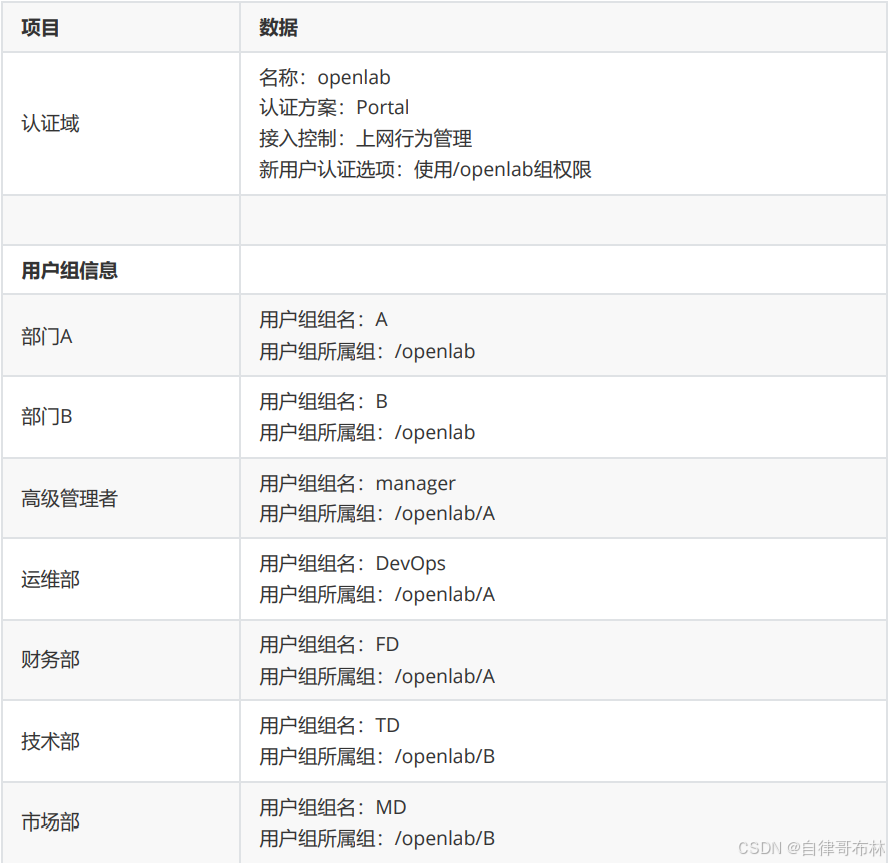

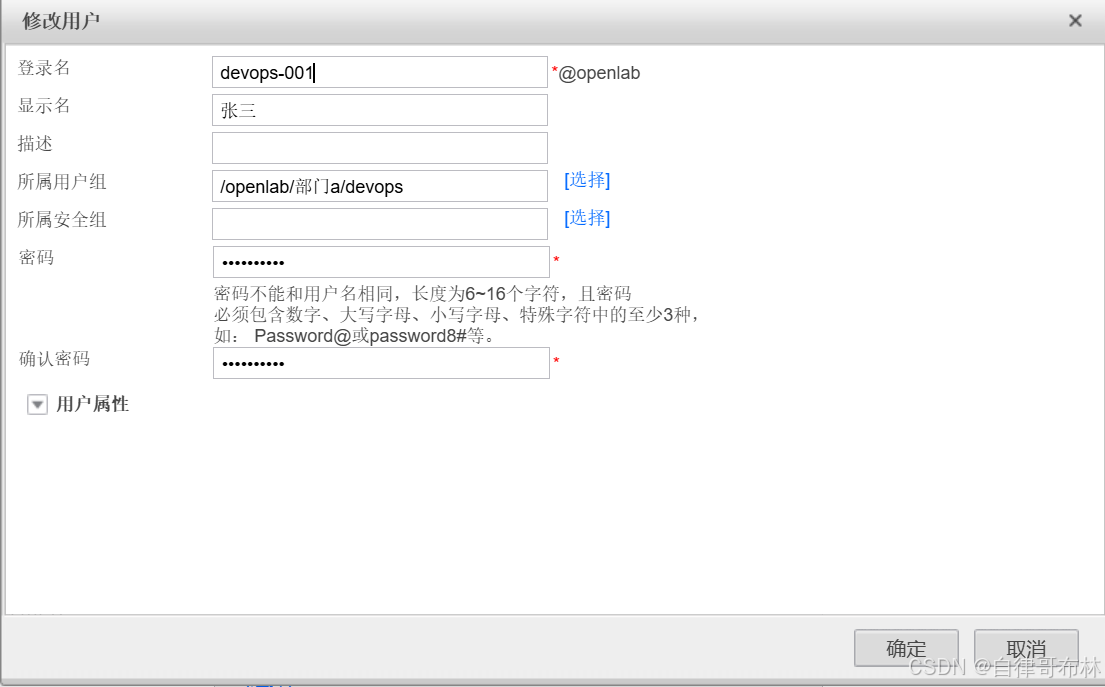

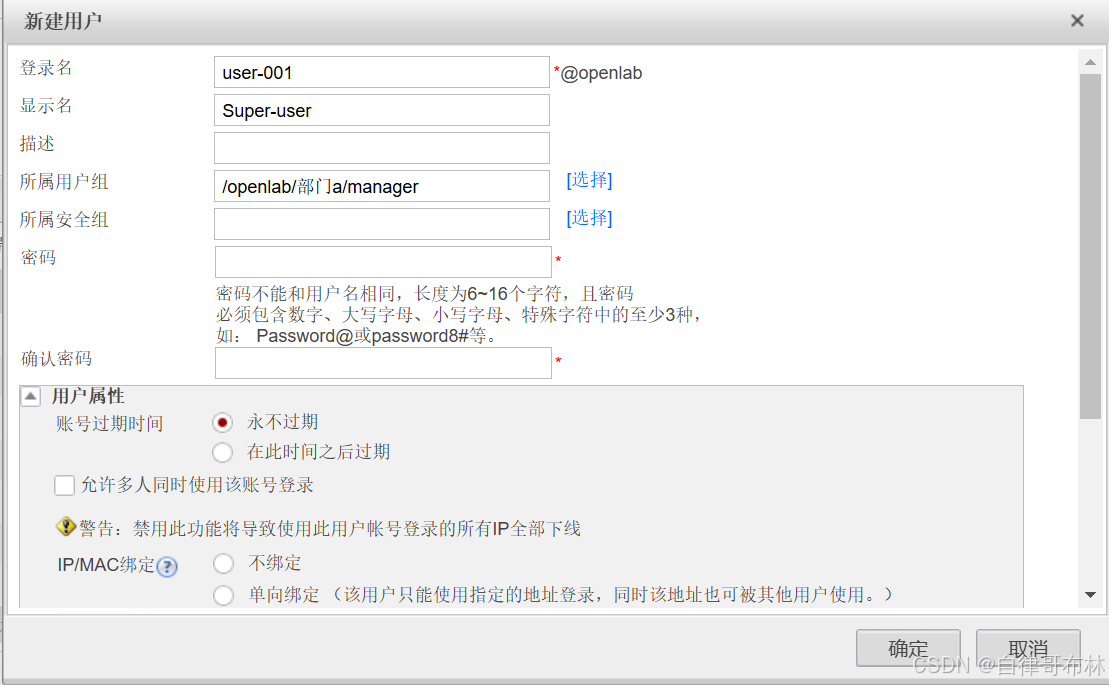

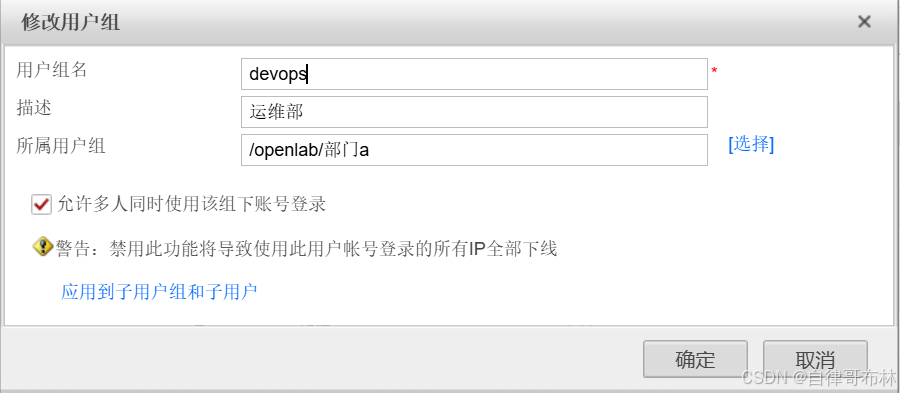

需求六：用户认证配置

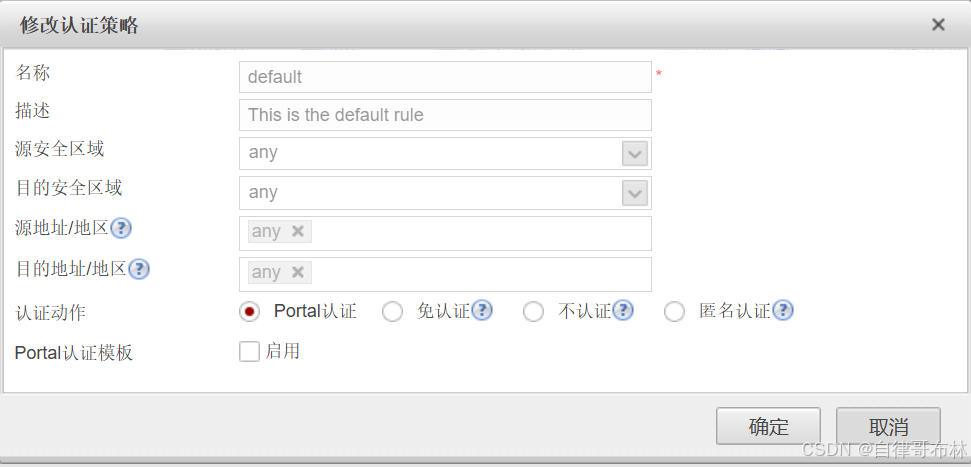

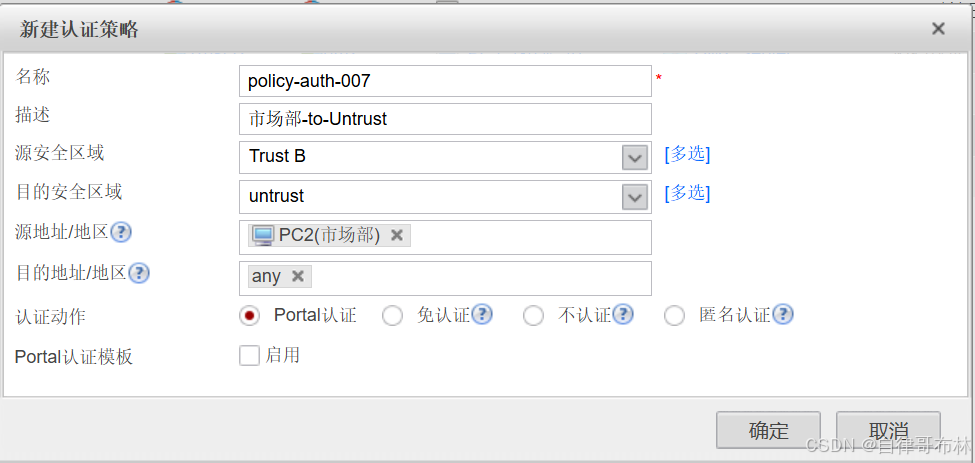

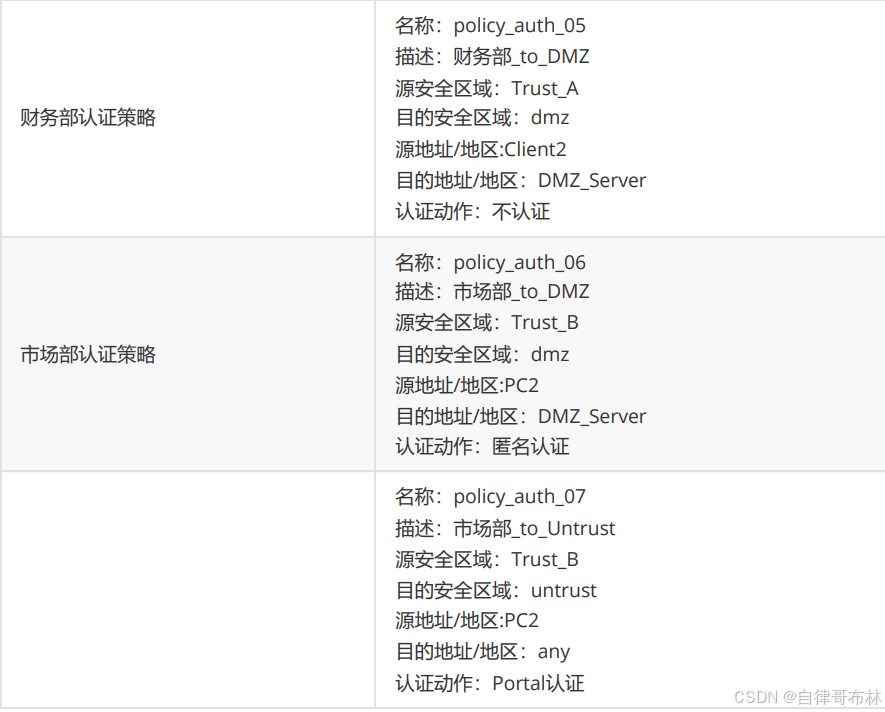

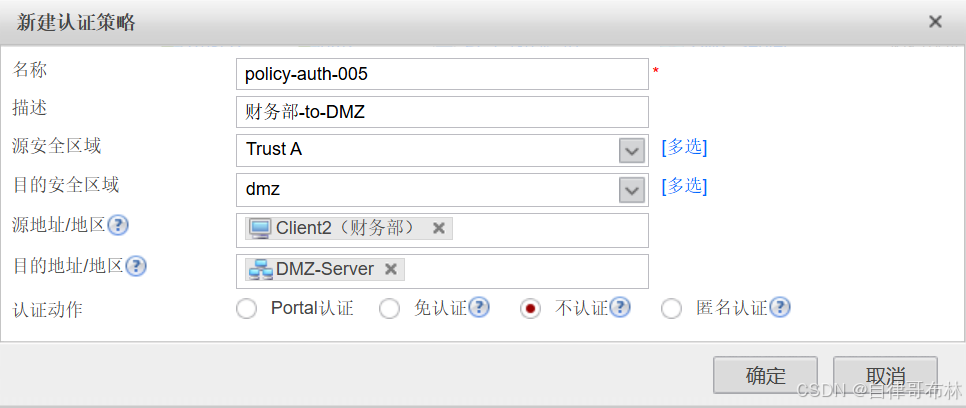

策略

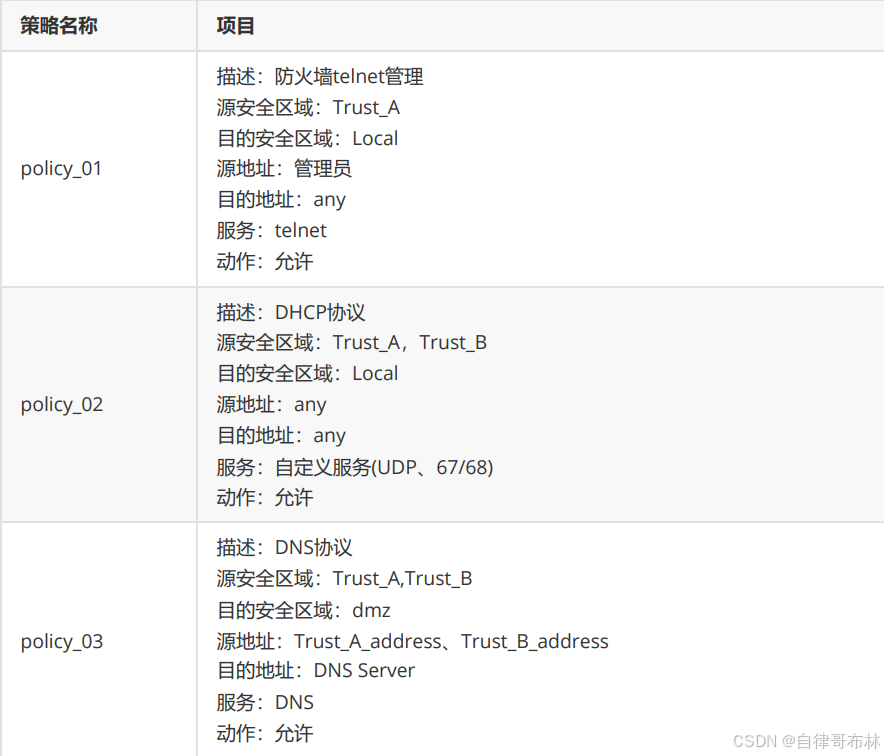

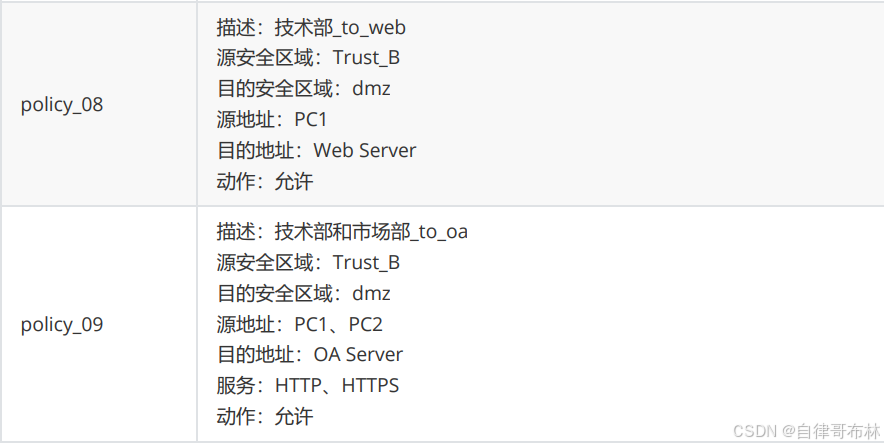

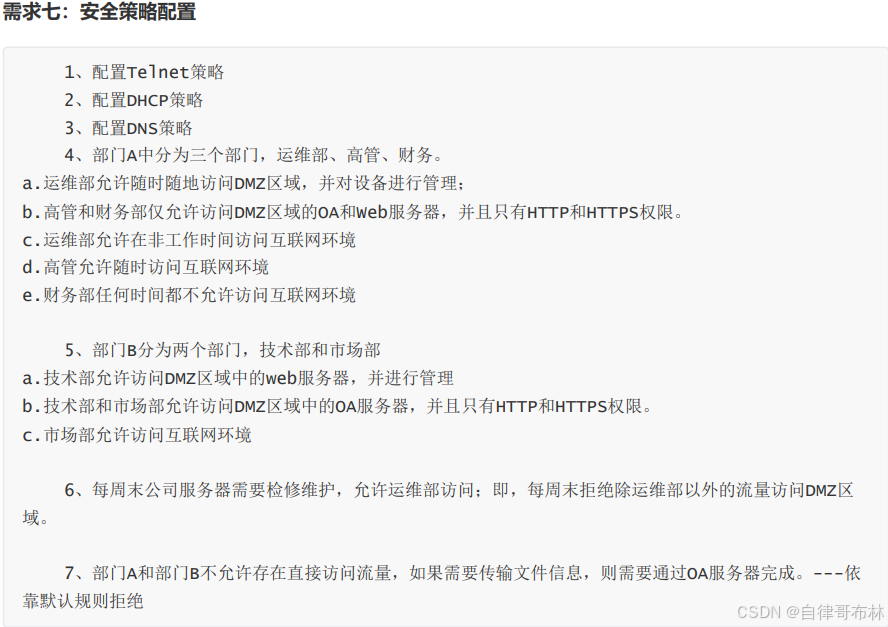

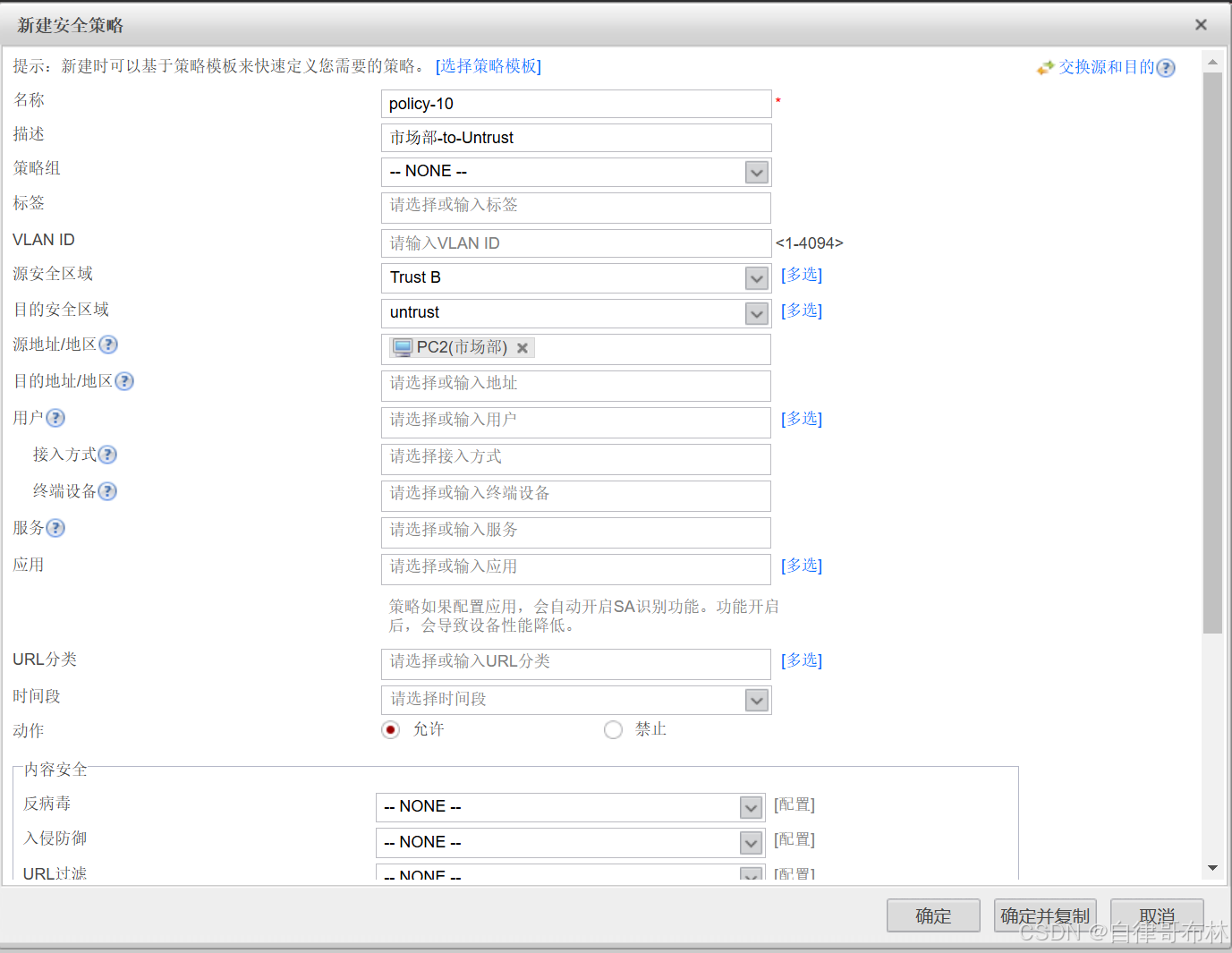

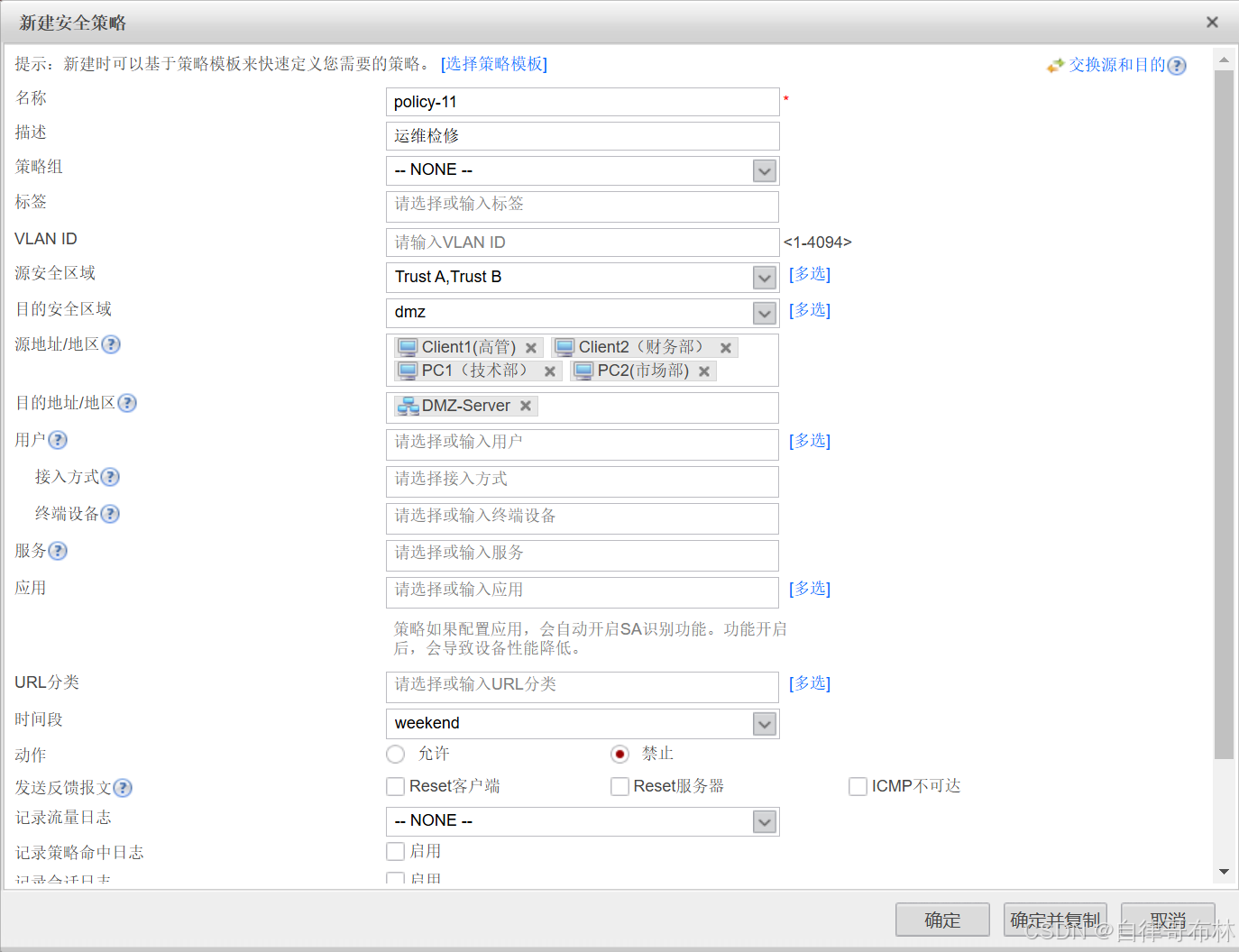

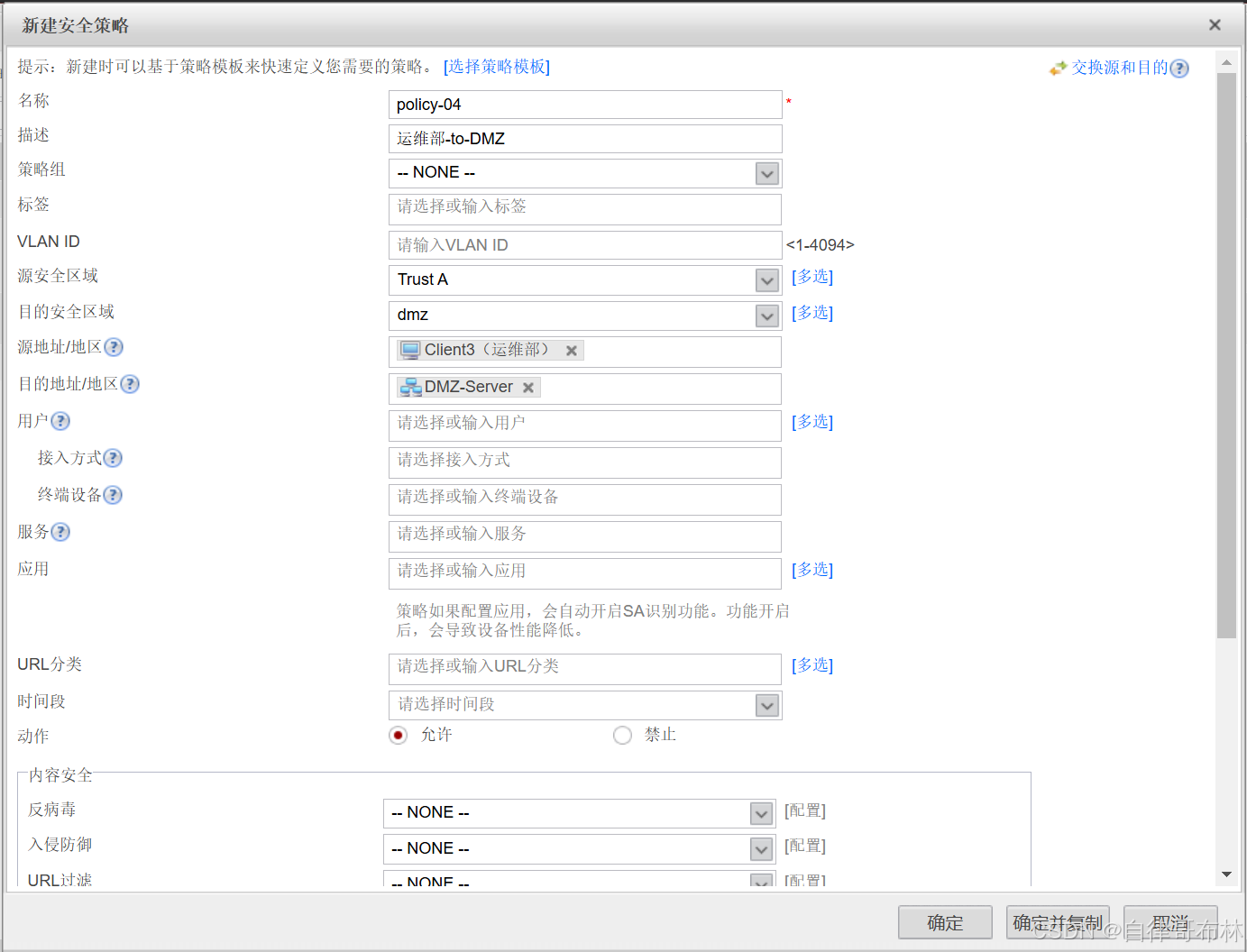

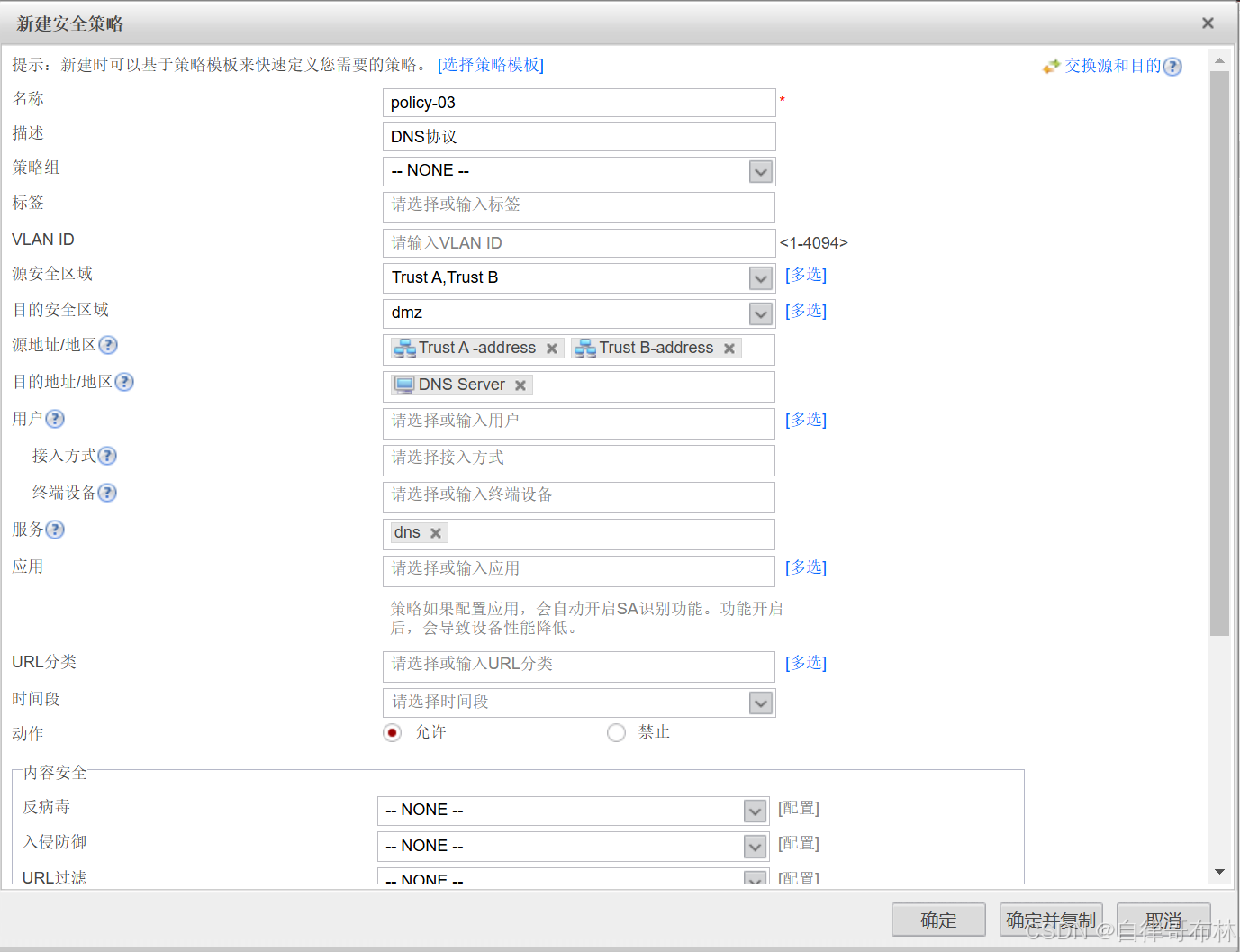

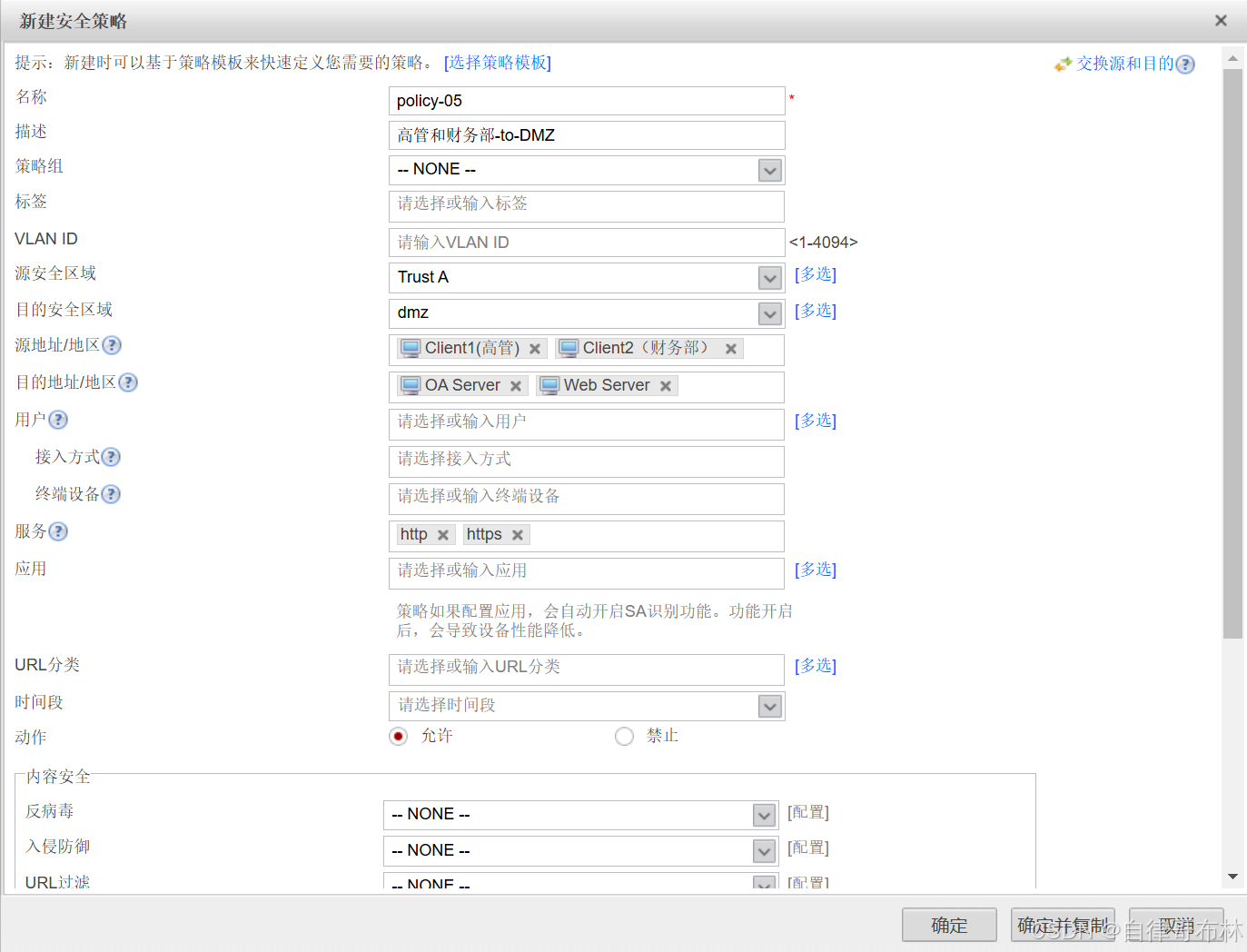

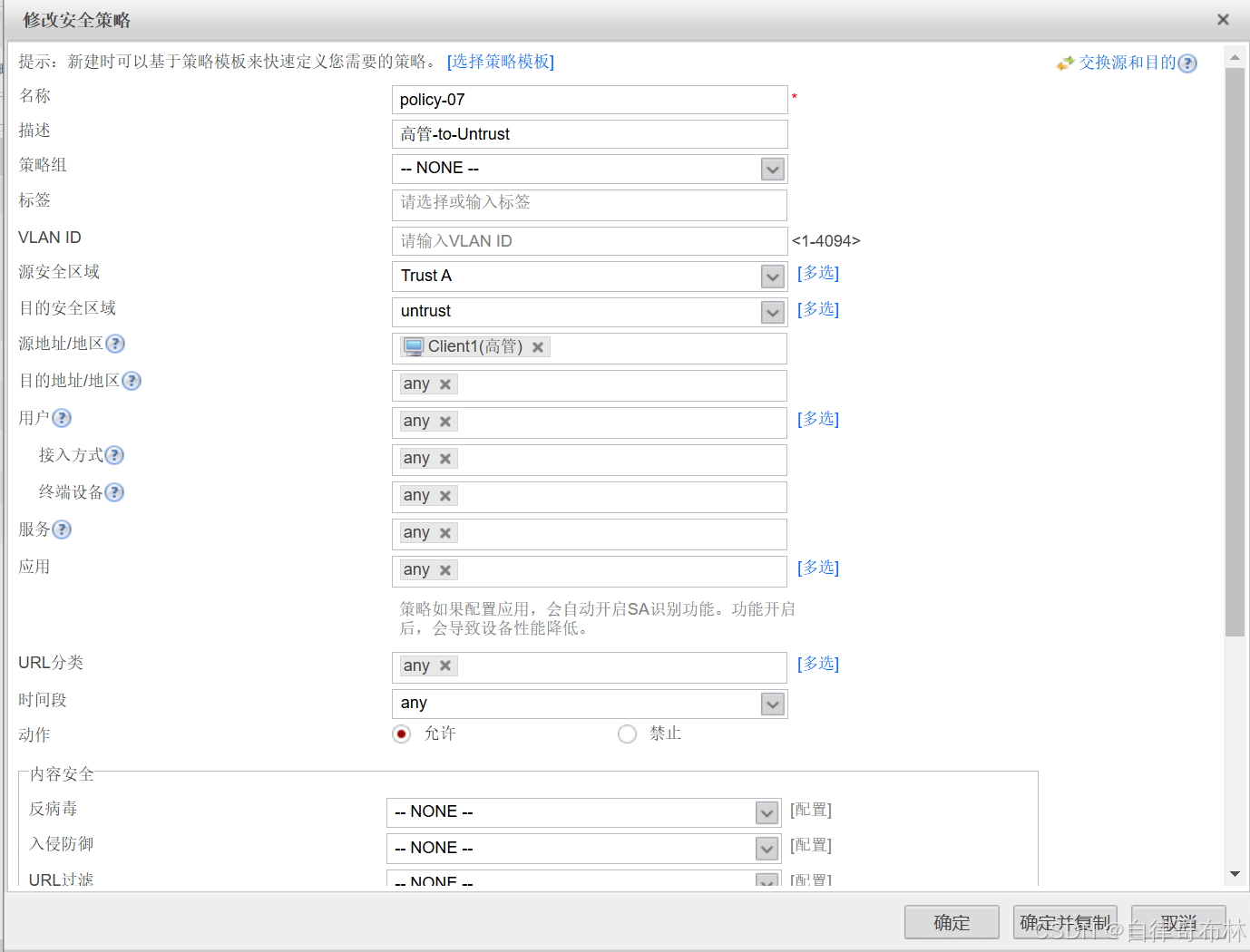

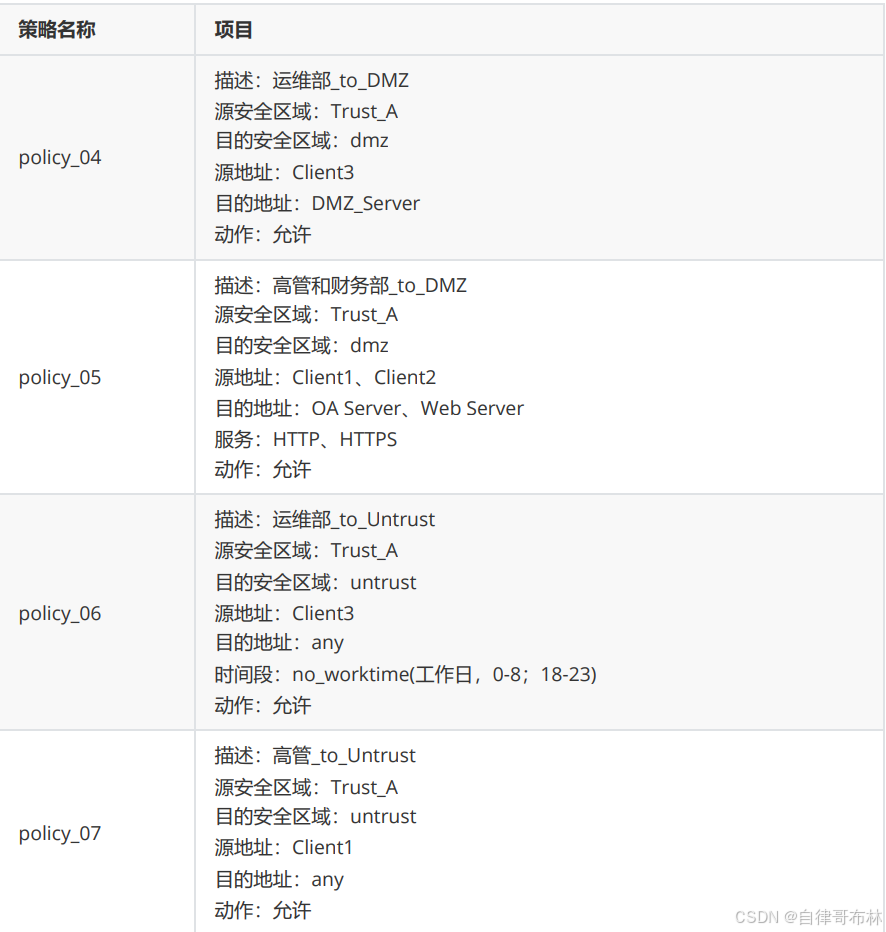

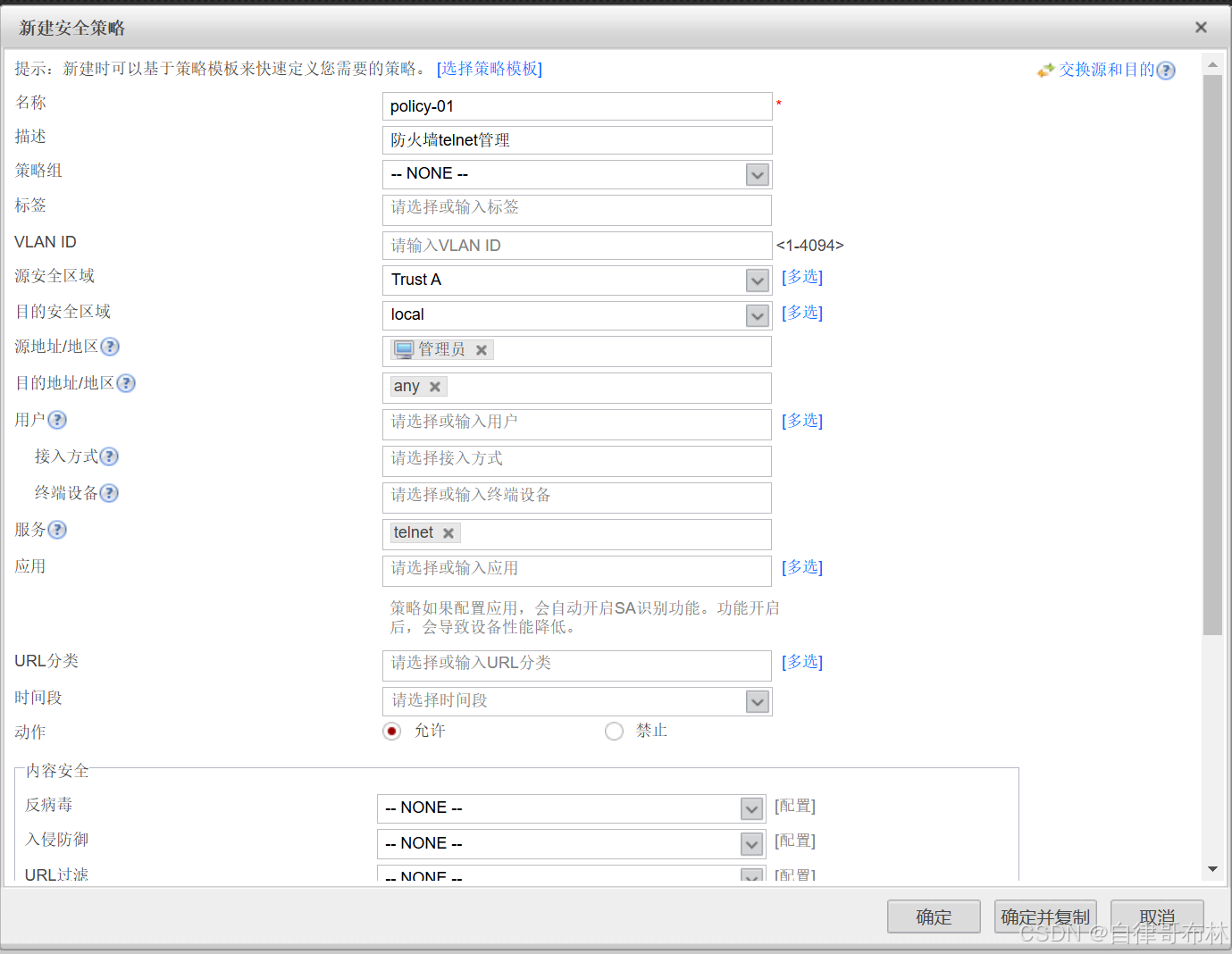

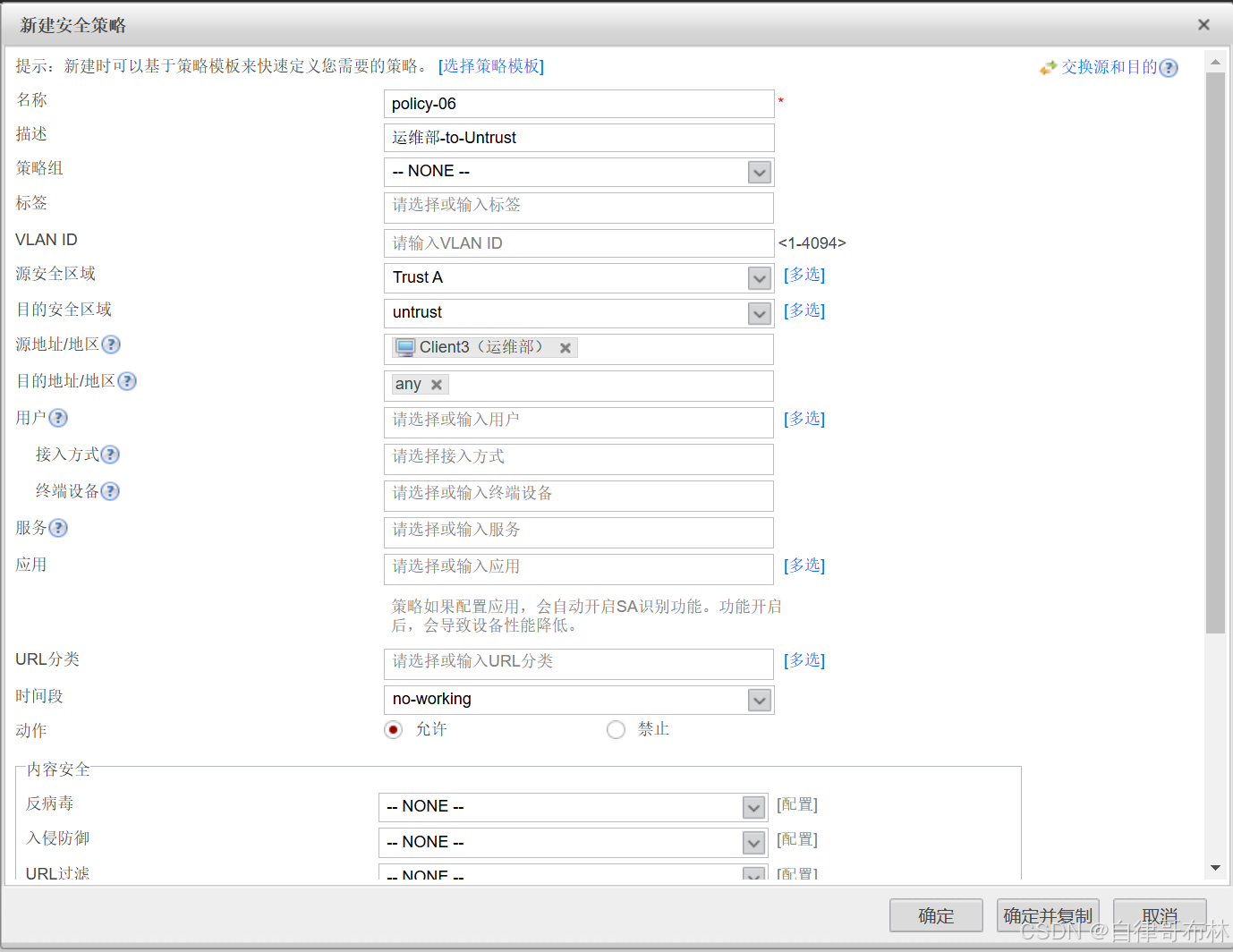

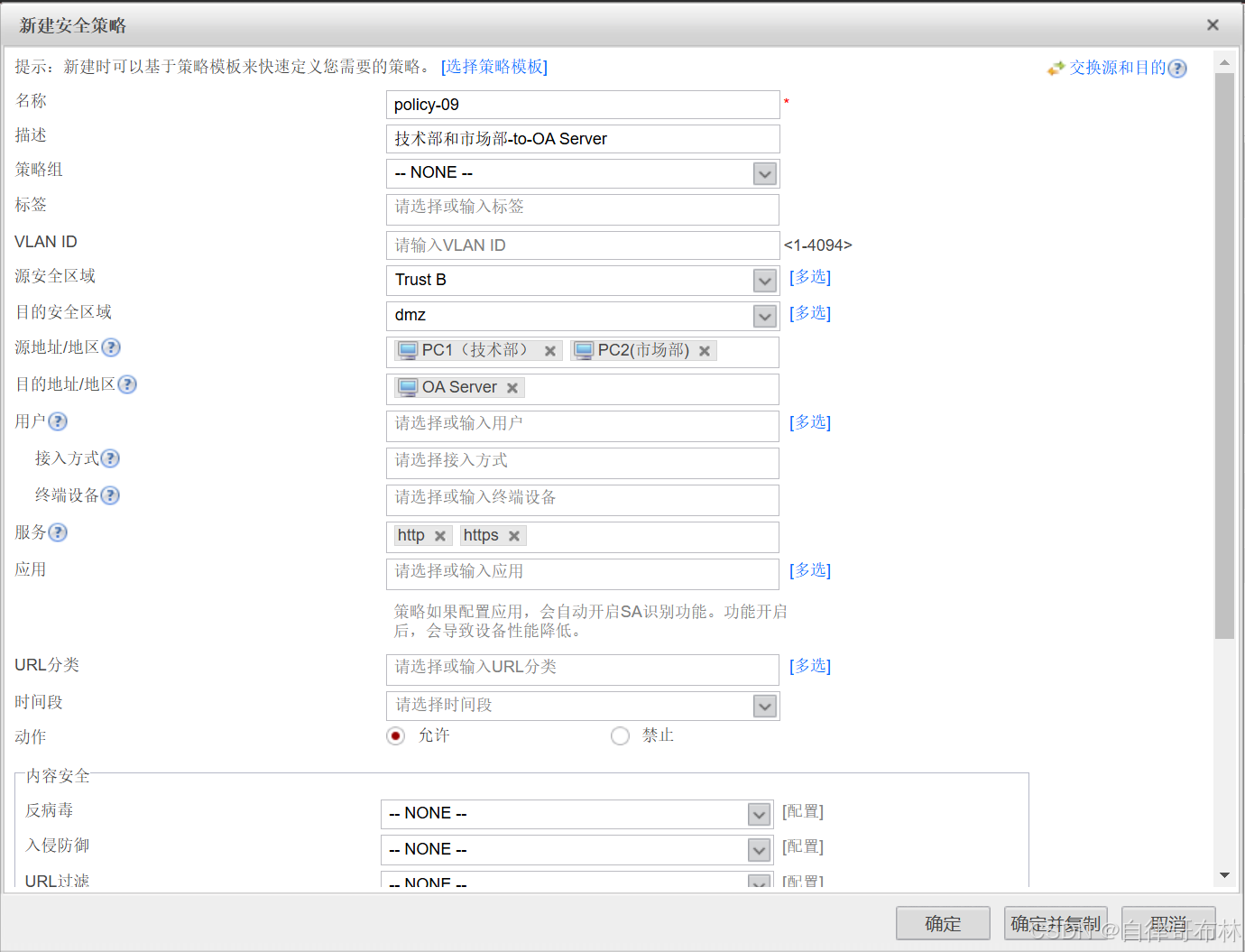

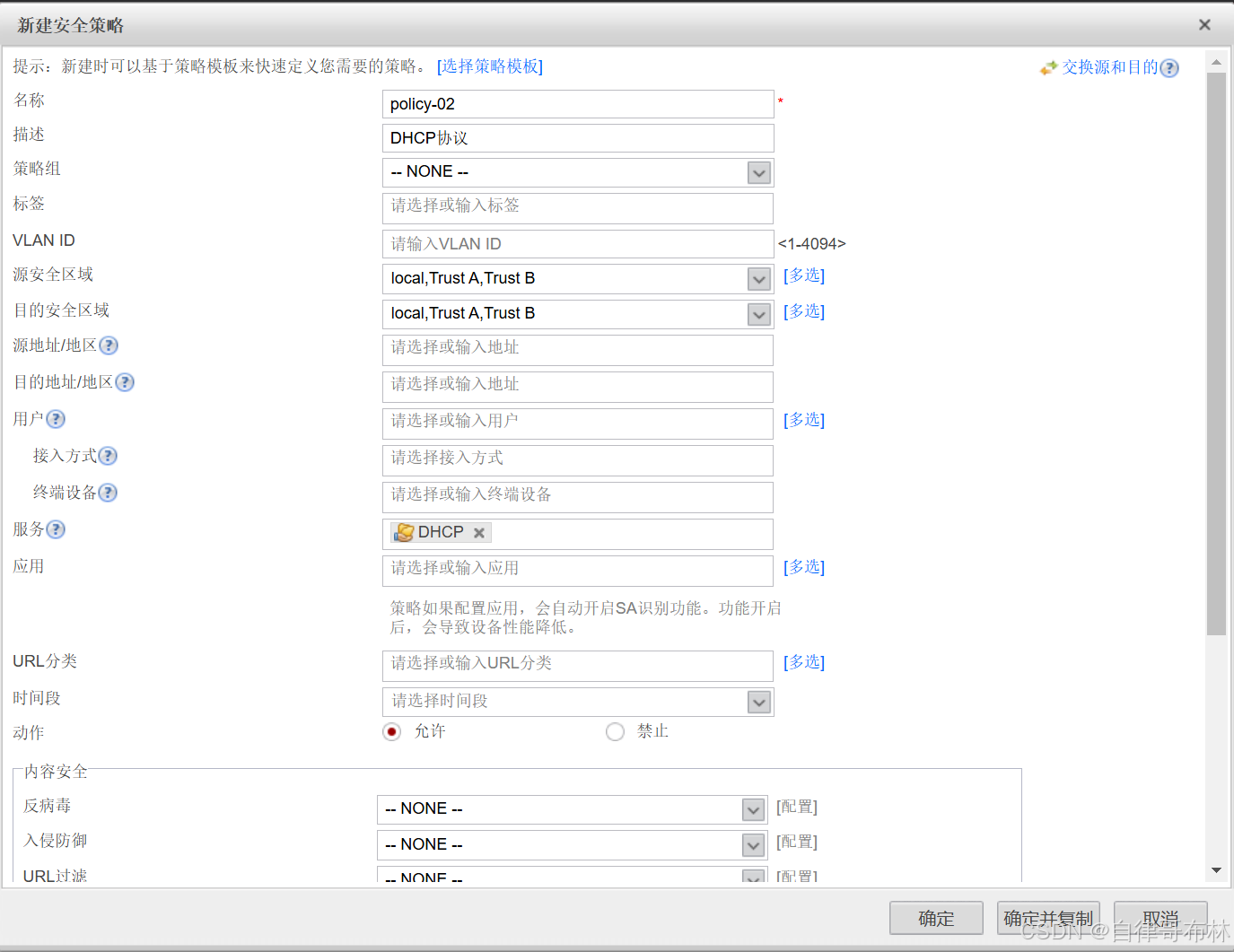

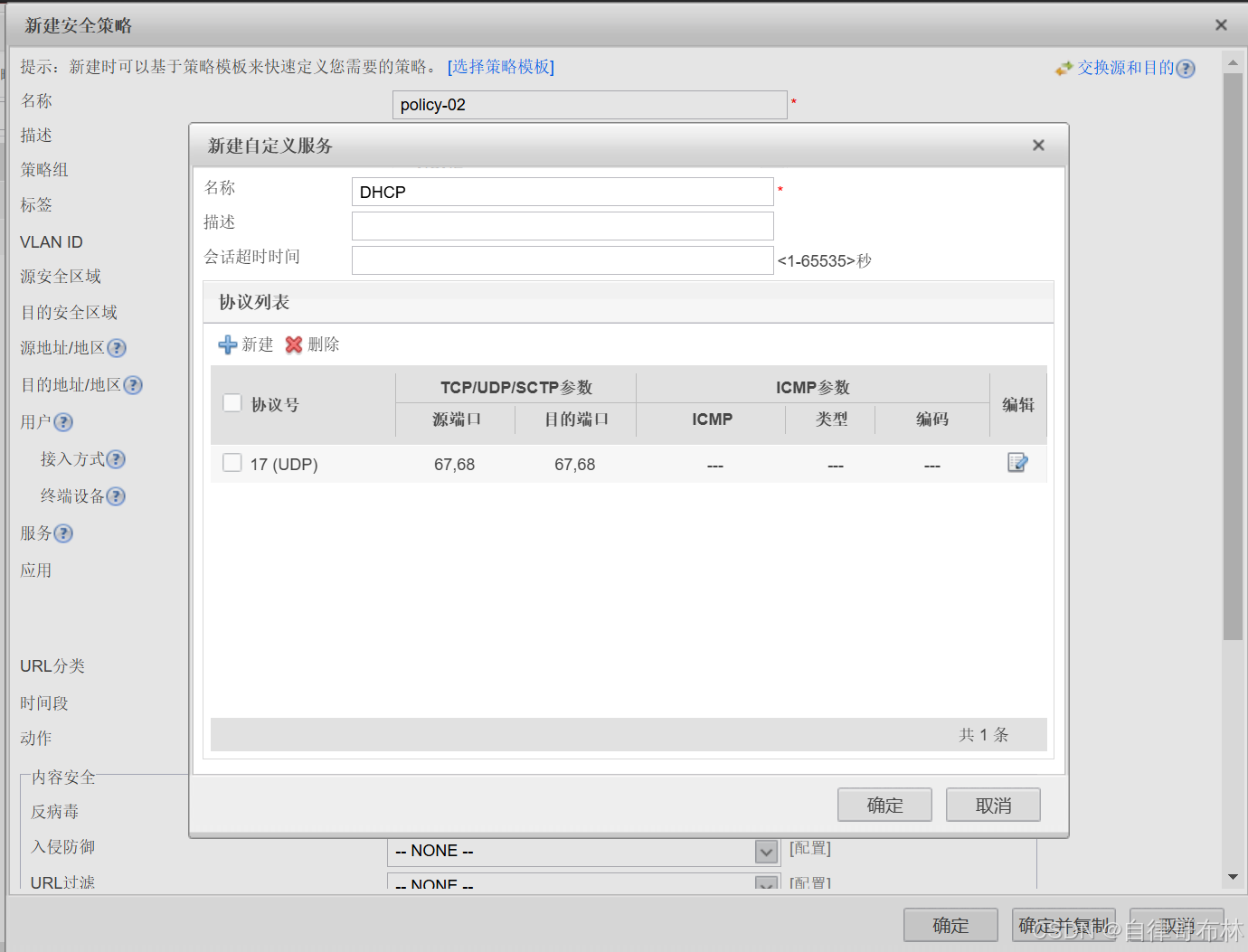

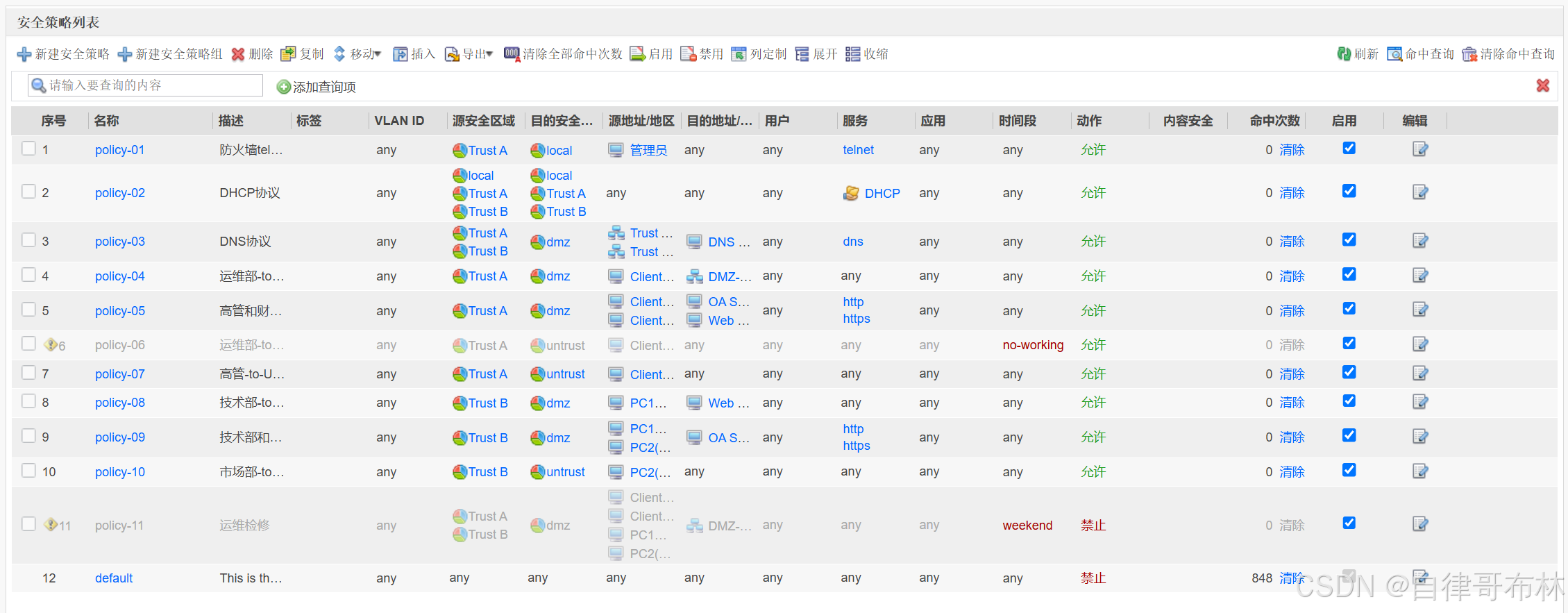

需求七：安全策略配置

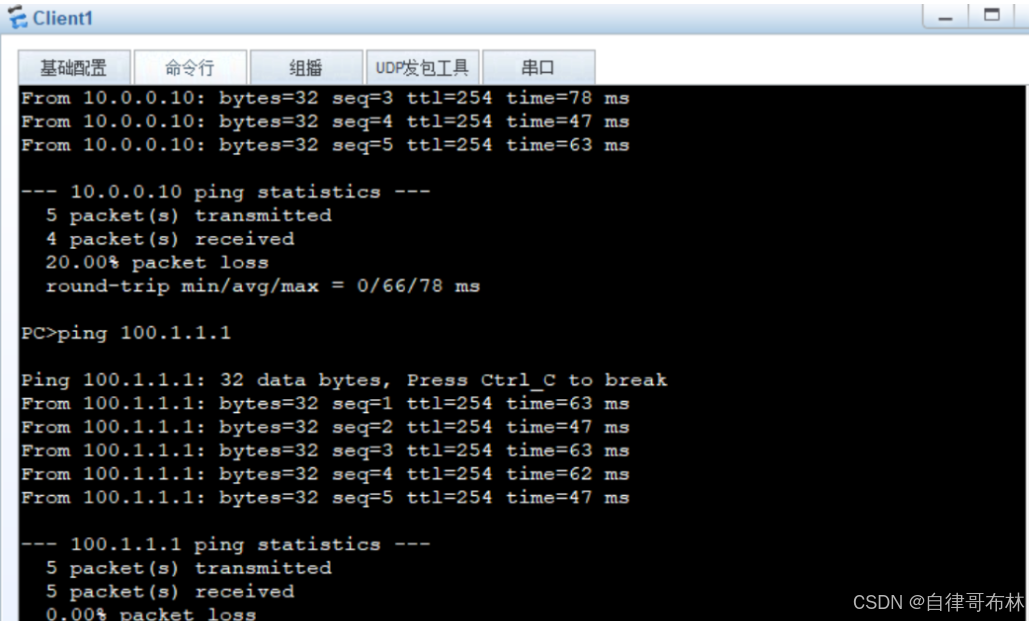

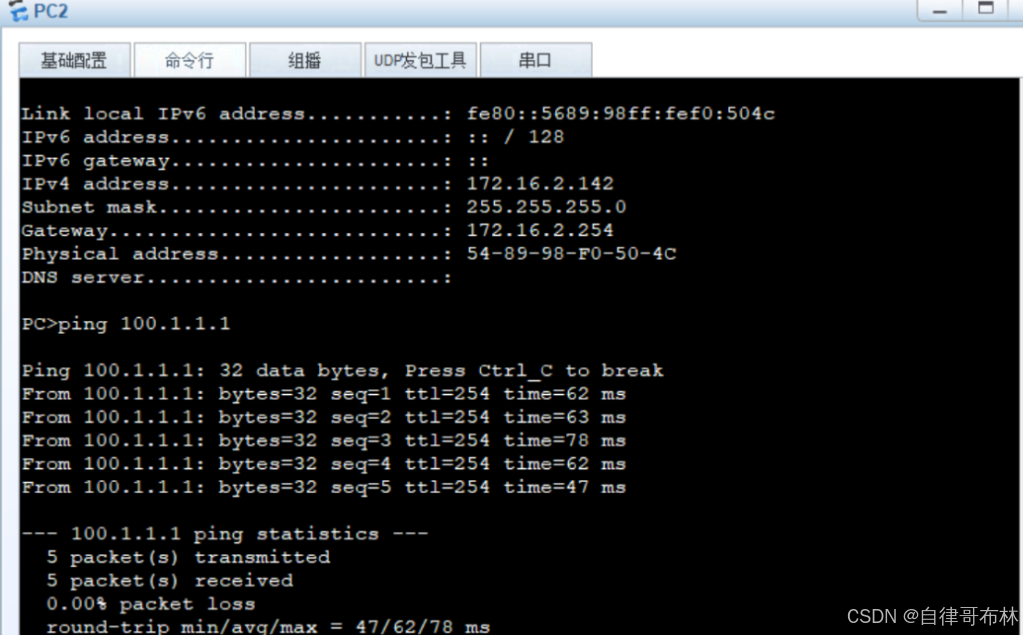

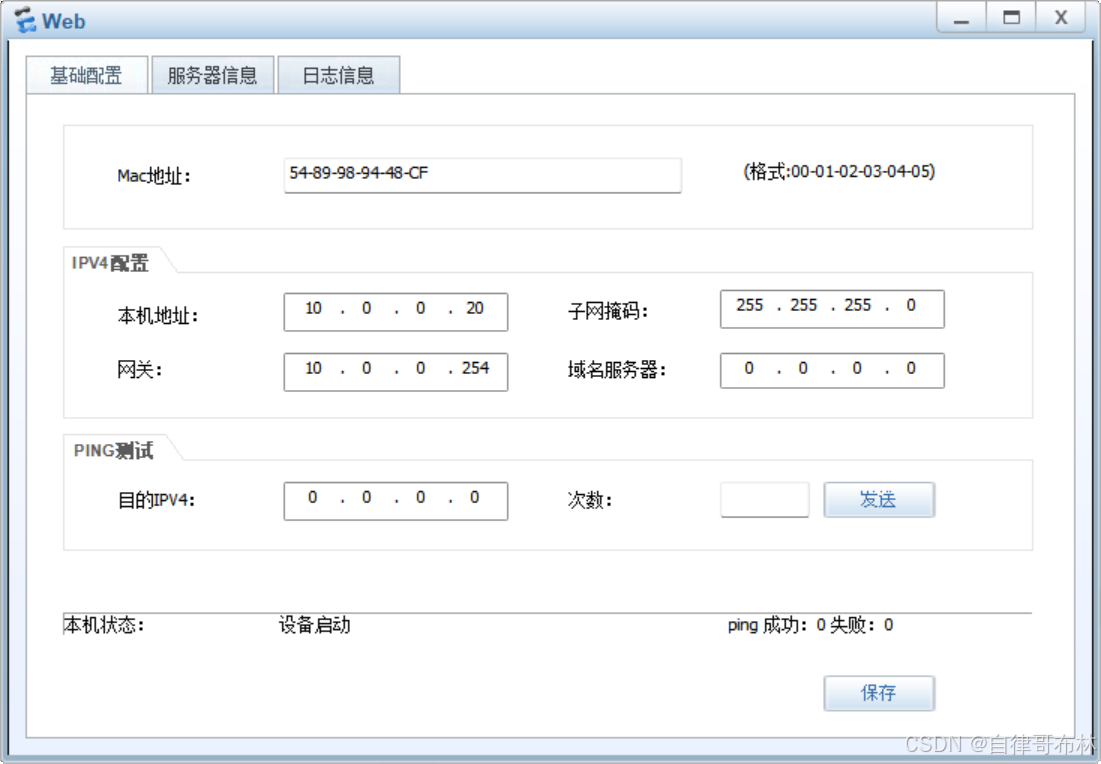

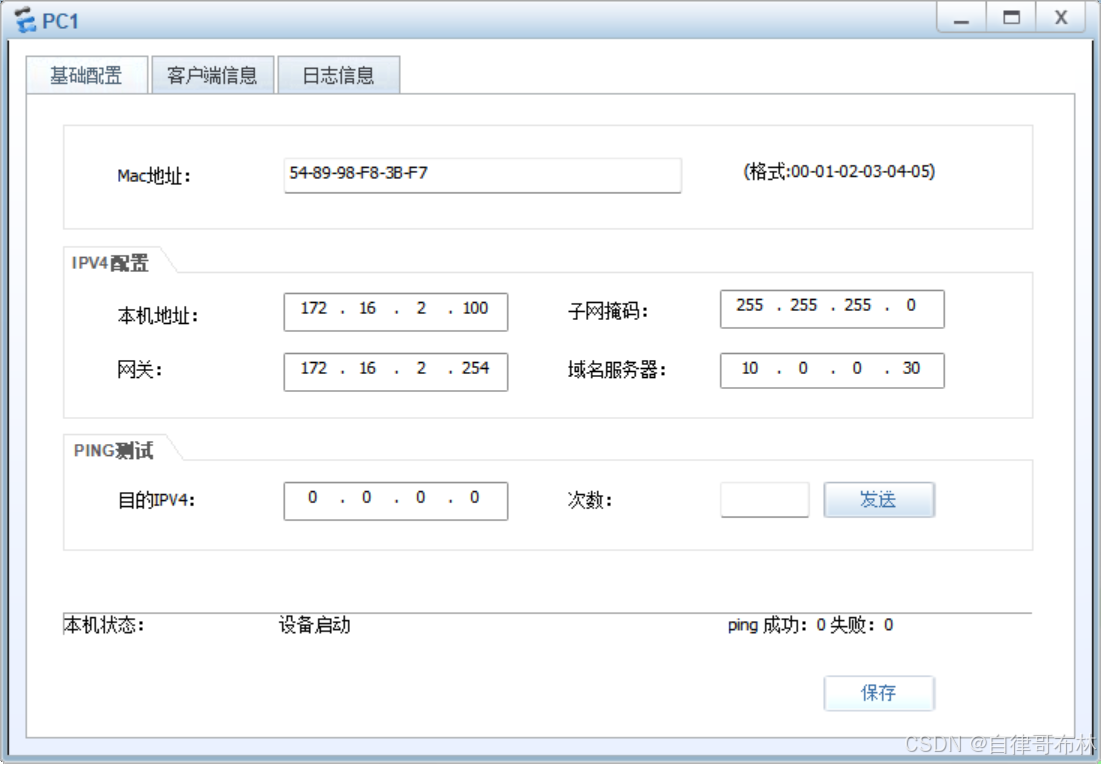

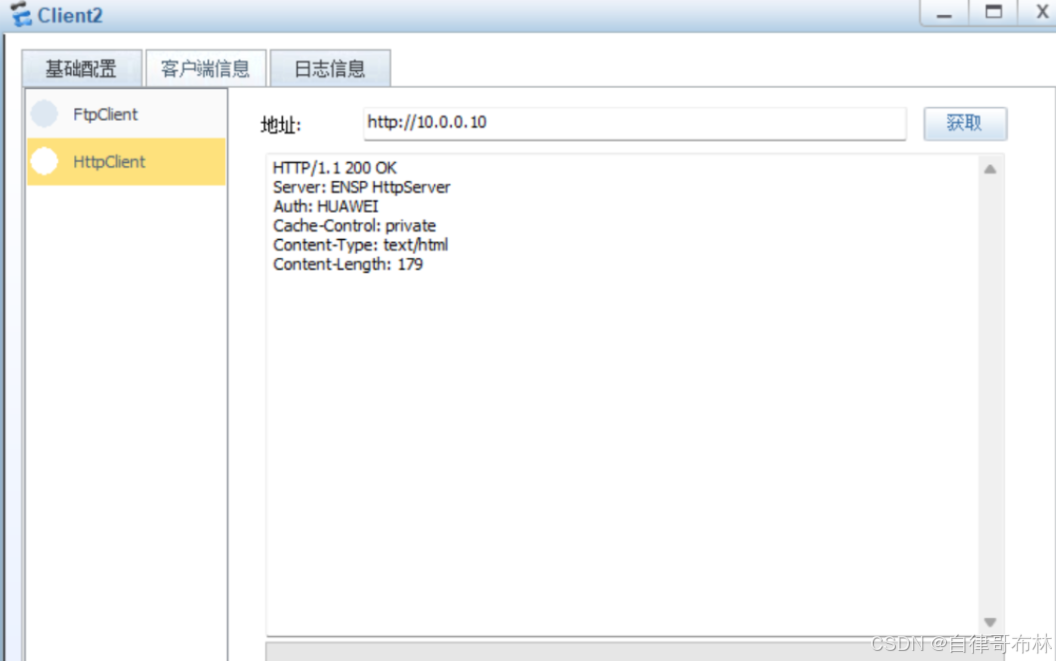

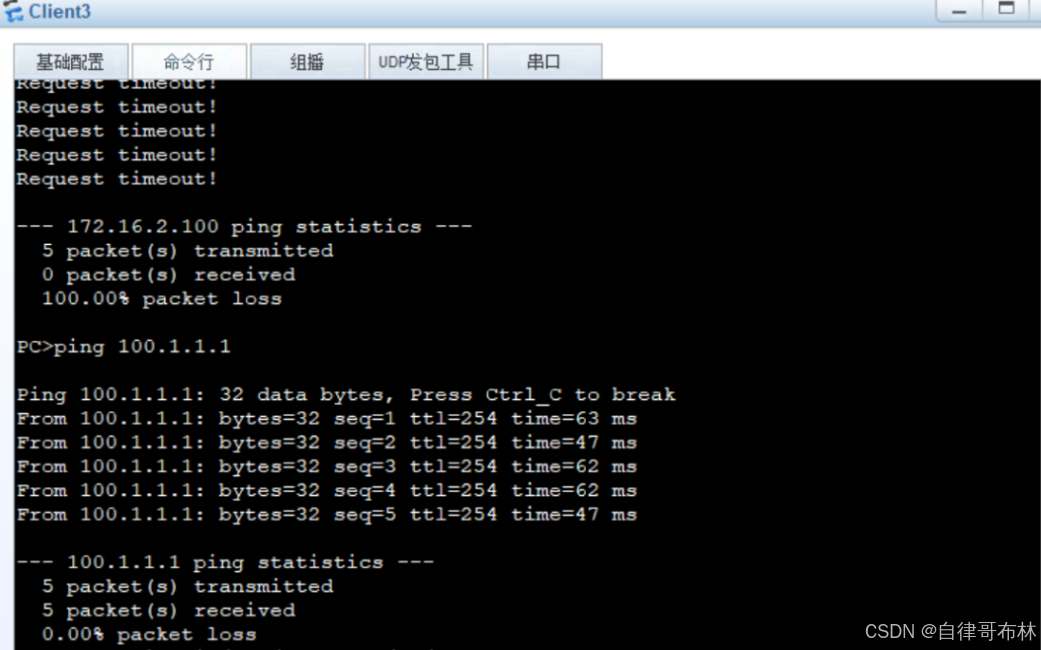

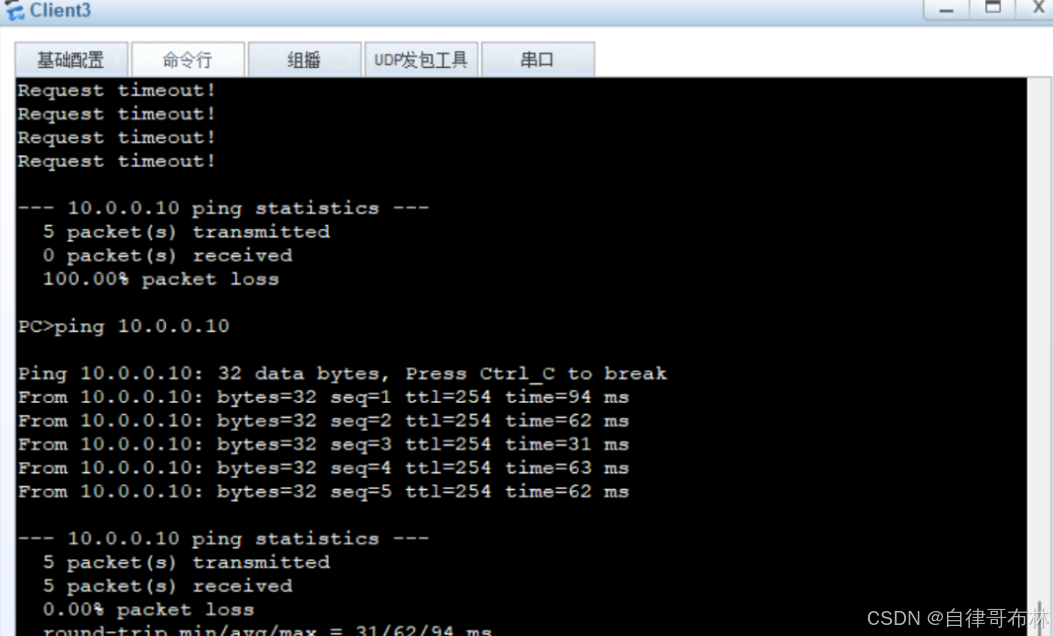

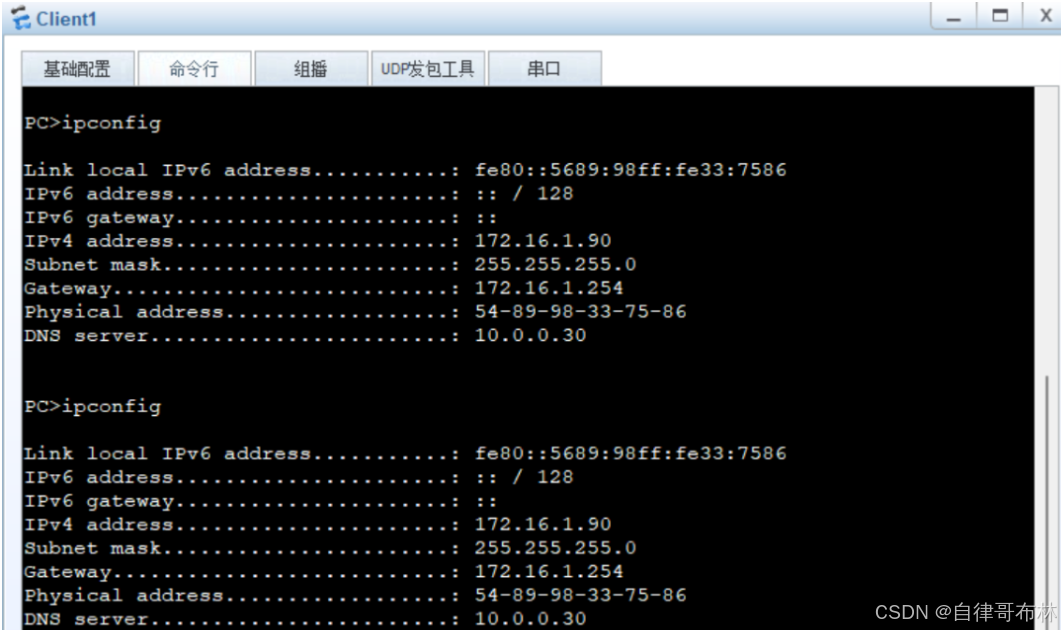

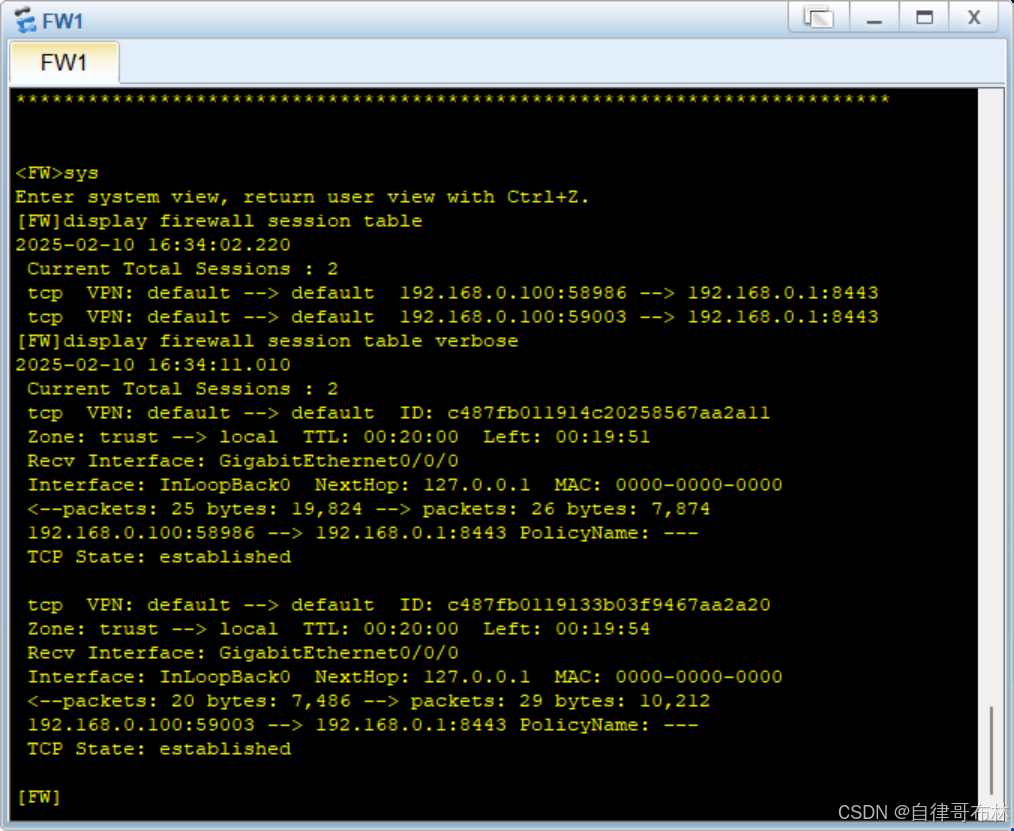

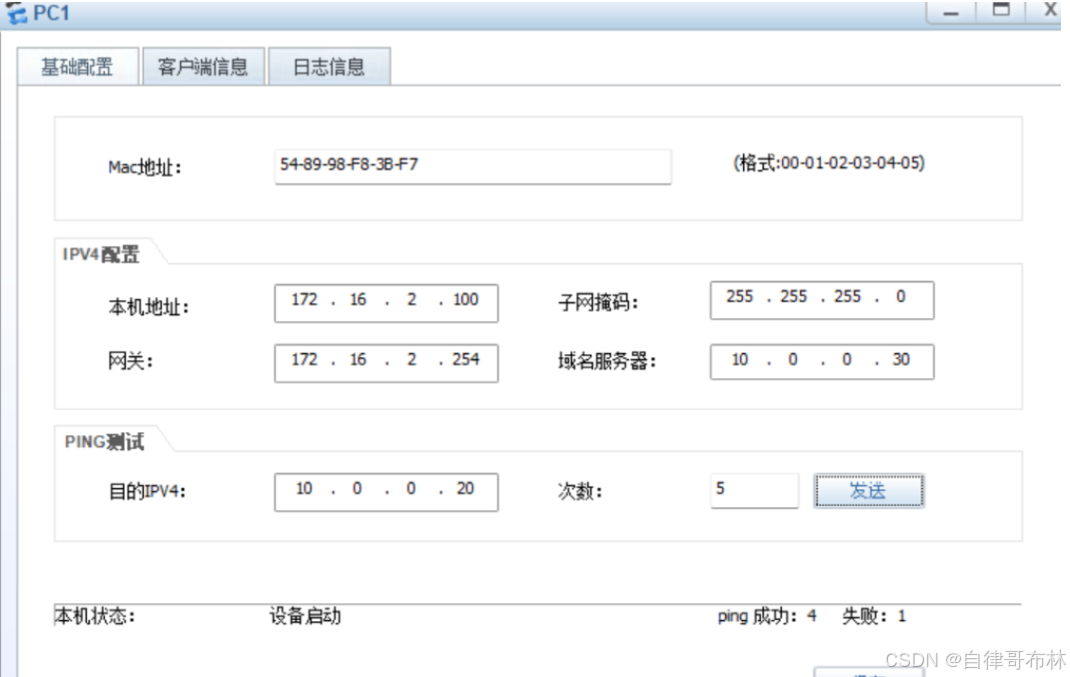

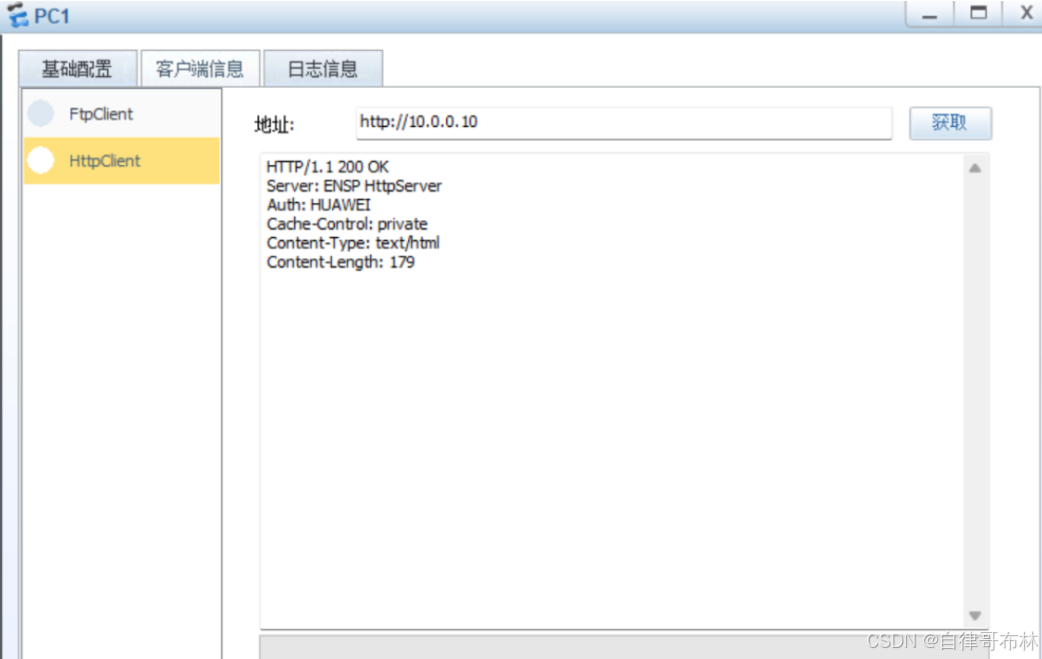

测试
