带宽管理组网配置

配置流程：

1、带宽通道：整体带宽、每个用户带宽、连接数、优先级信息

2、带宽策略

3、策略+通道，引用

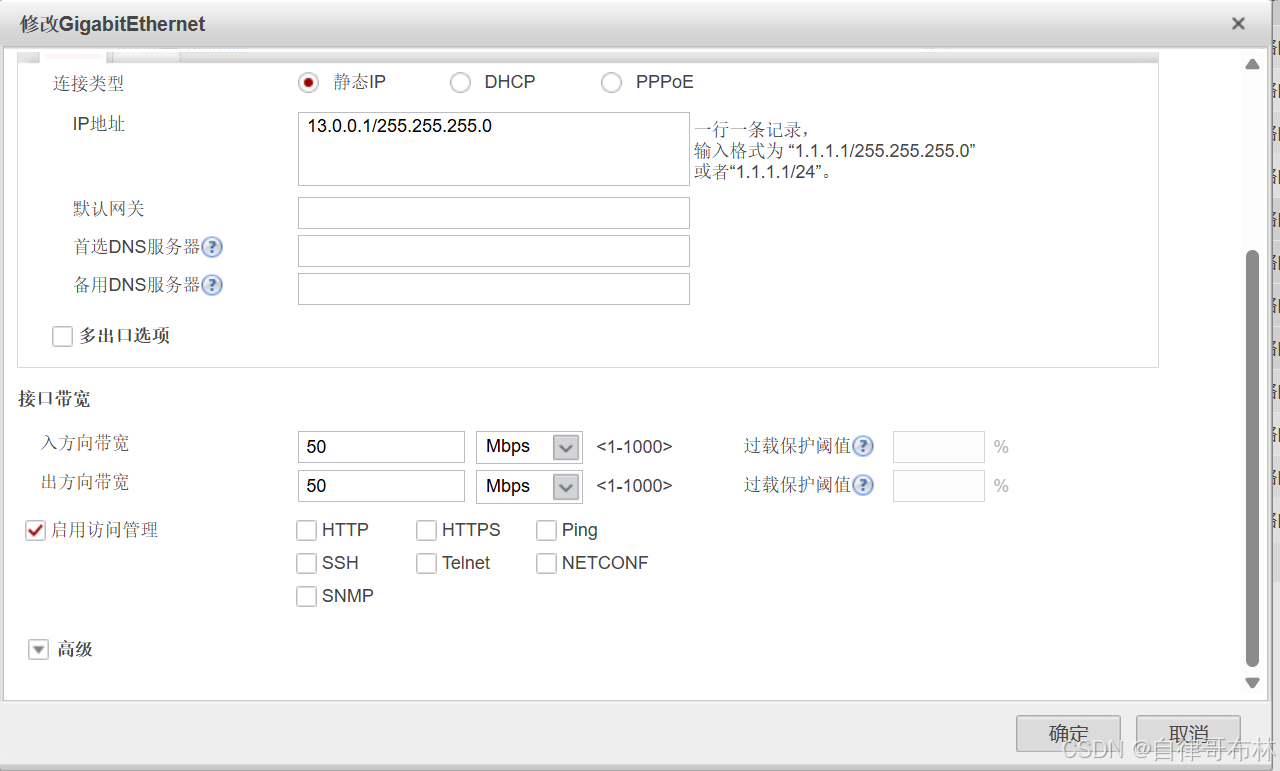

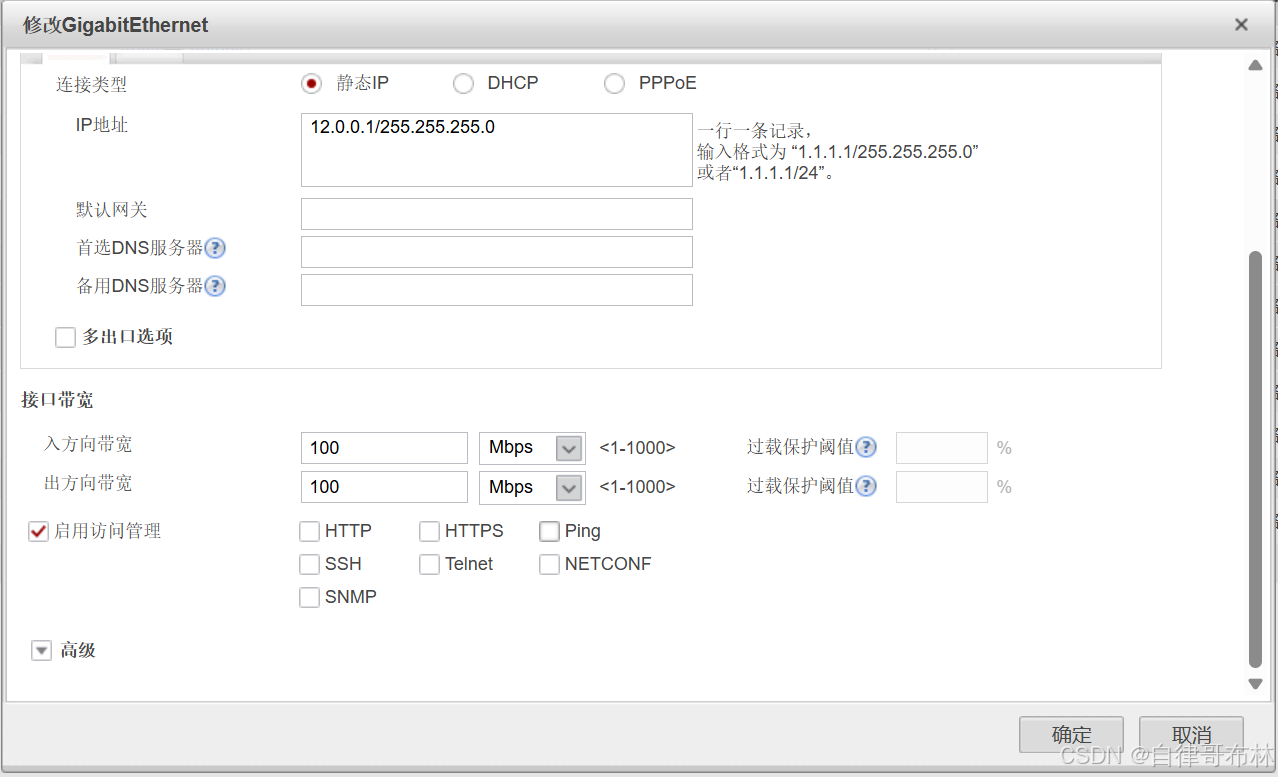

4、配置接口出入带宽

需求一

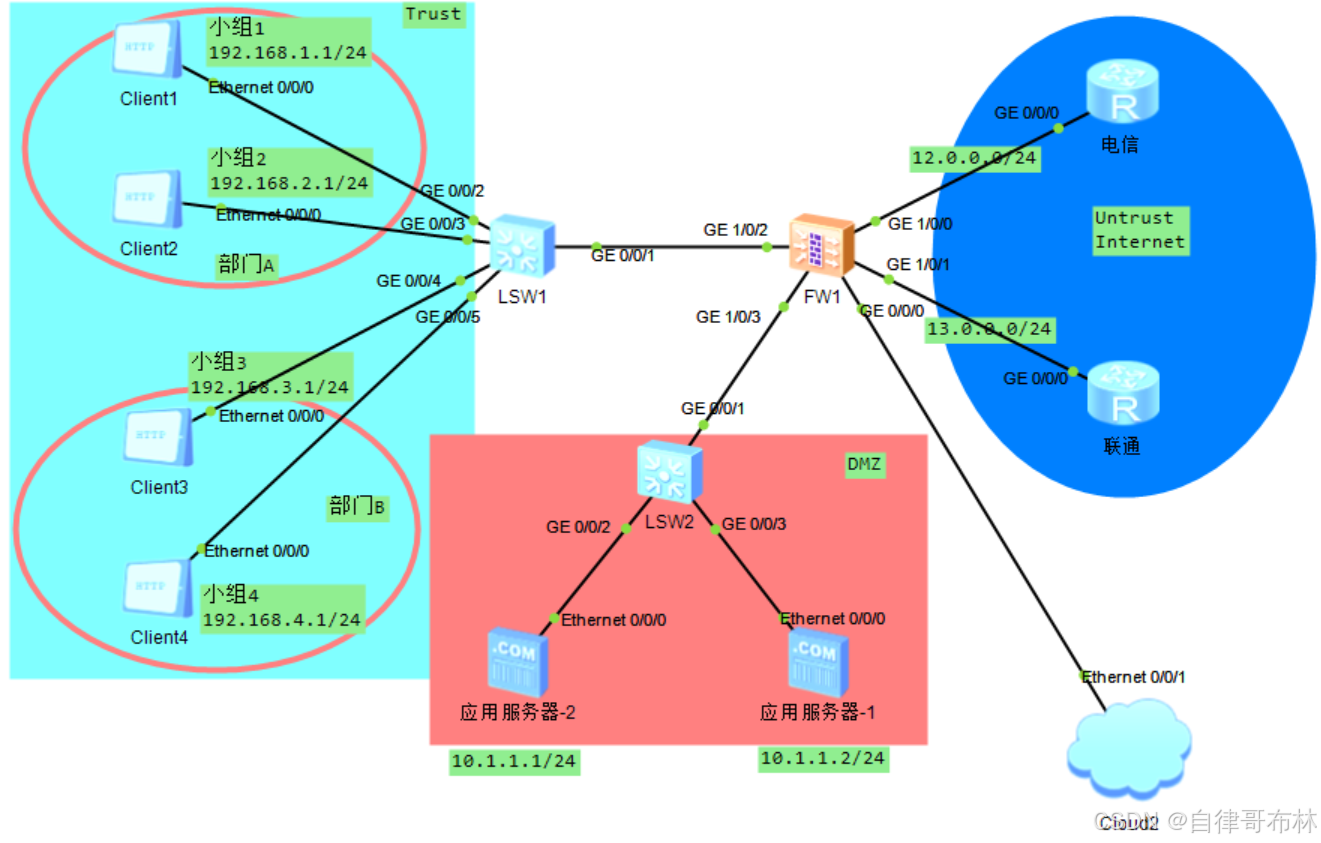

企业组织架构中存在部门A，部门A中存在销售组1和研发组2
销售部门--->业务Email、ERP服务
可以对部门A中的销售组进行带宽资源细分，保证销售员工的业务服务流量正常转发：
1、部门A的下行最大带宽不超过60M
2、部门A中的销售组下行最大带宽不超过30M
3、部门A中的销售组的Email、ERP业务下行最小带宽不低于20M

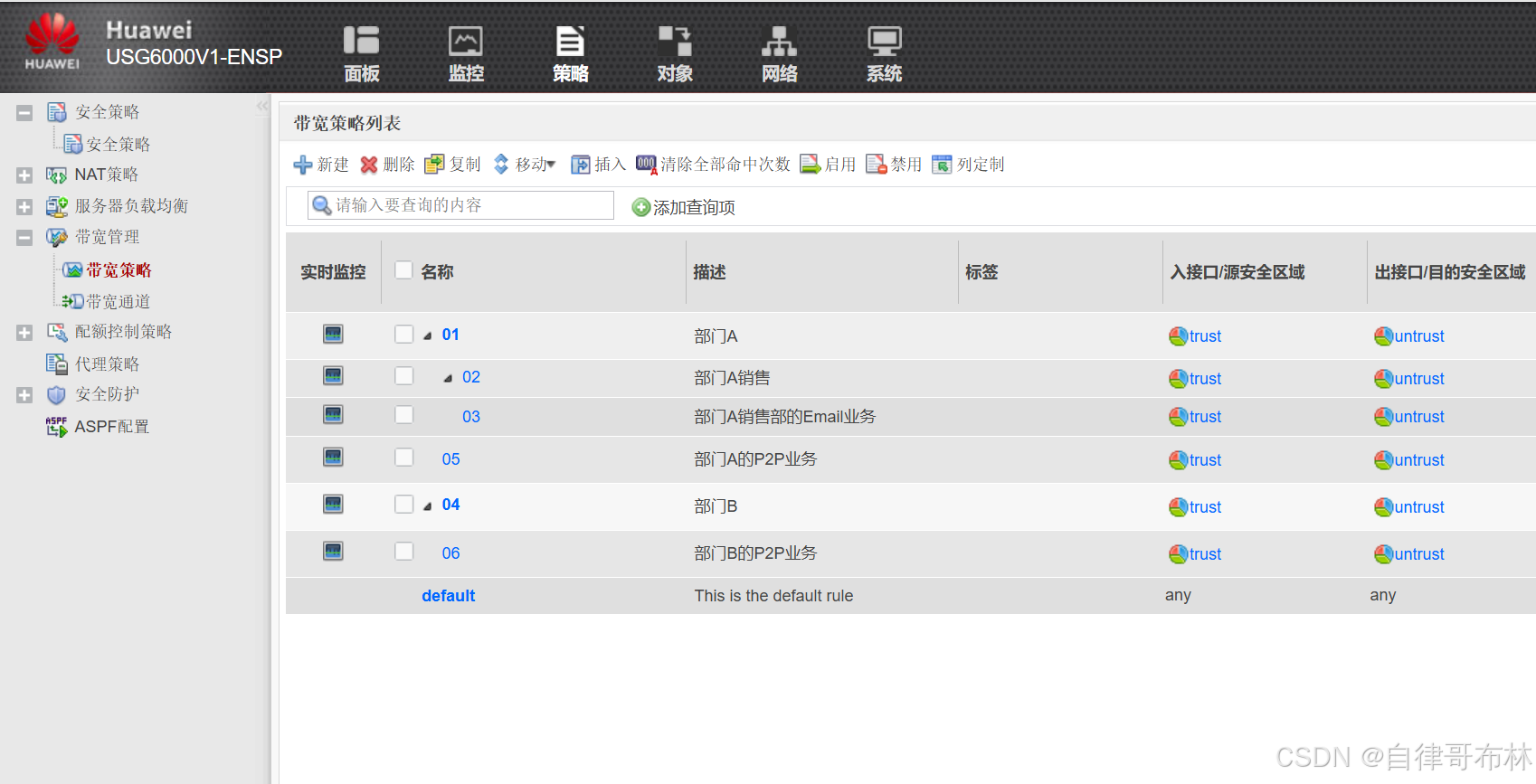

分析：需求之间存在父子关系
A部门带宽通道---最大60M

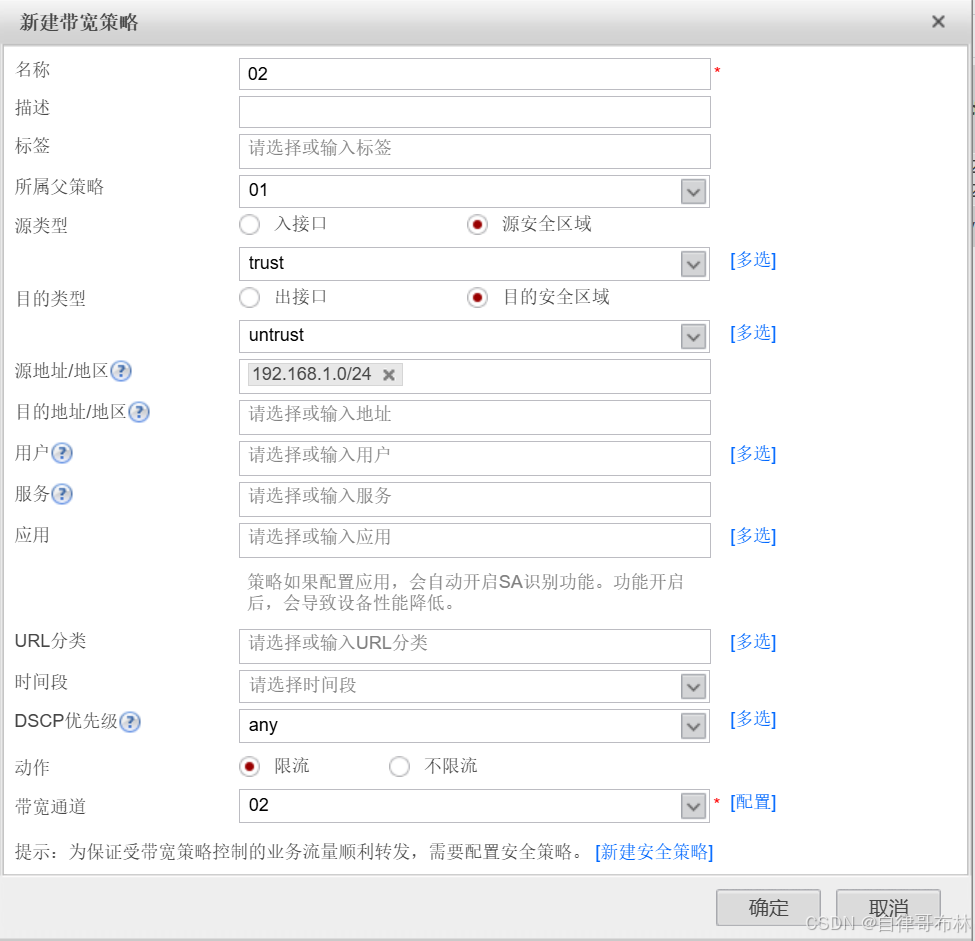

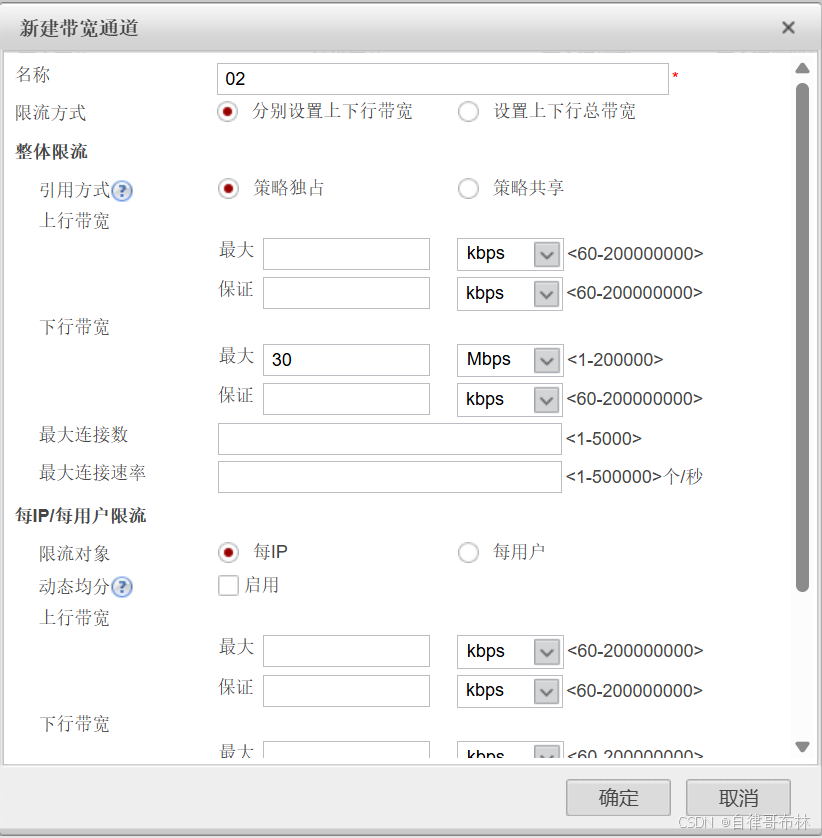

部门A销售组带宽通道最大30M

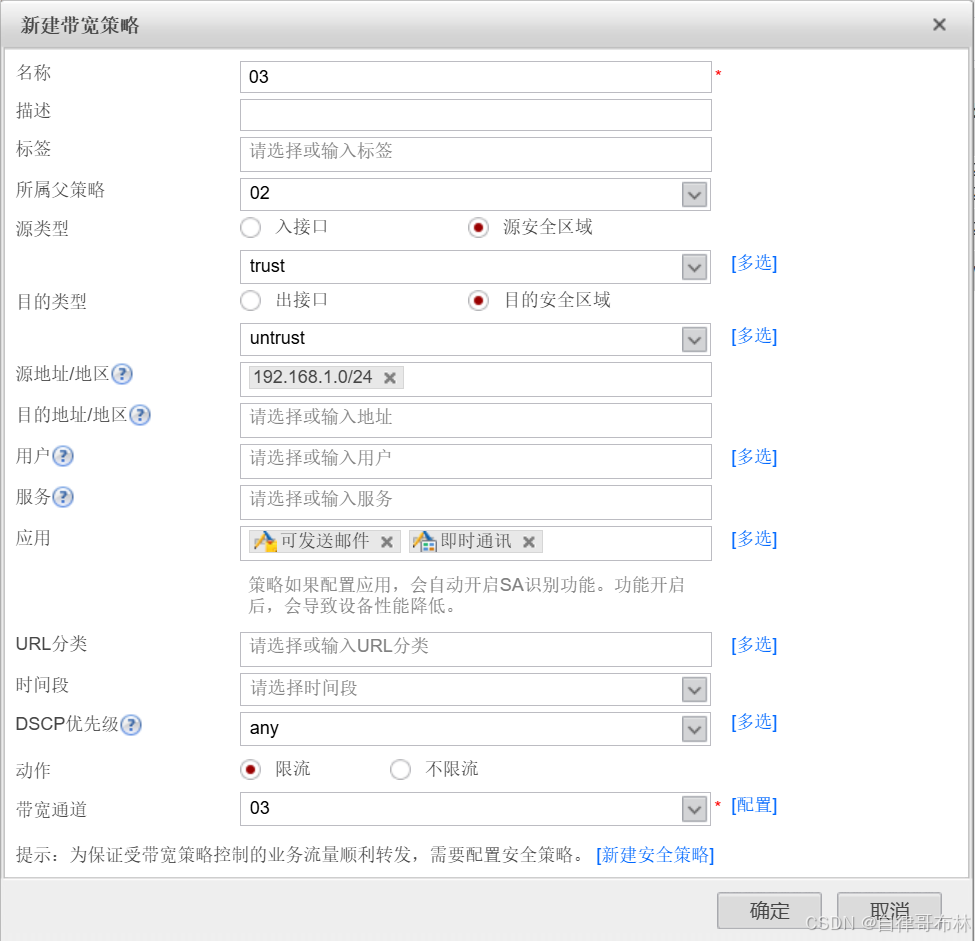

部门A销售组Email业务带宽通道---最小20M

[FW]traffic-policy ---进入带宽策略配置视图
[FW-policy-traffic]profile 01 ---创建一个带宽通道，名称为01
[FW-policy-traffic-profile-01]bandwidth maximum-bandwidth whole downstream 60 --
-设定带宽，最大带宽，下行60M

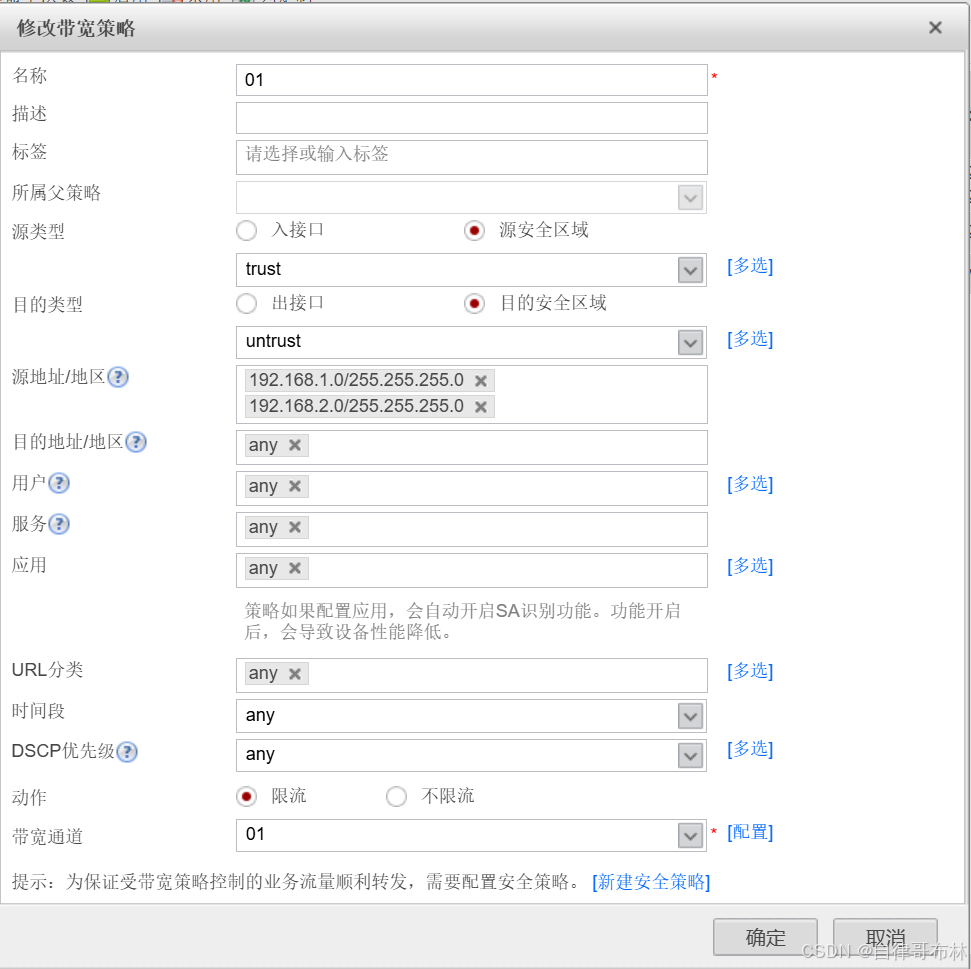

[FW]traffic-policy ---进入带宽策略配置视图
[FW-policy-traffic]rule name 01 ---策略名称
[FW-policy-traffic-rule-01]source-zone trust
[FW-policy-traffic-rule-01]destination-zone untrust
[FW-policy-traffic-rule-01]source-address 192.168.1.0 24
[FW-policy-traffic-rule-01]source-address 192.168.2.0 24
[FW-policy-traffic-rule-01]action qos profile 01 ---动作为限流，且调用带宽通道

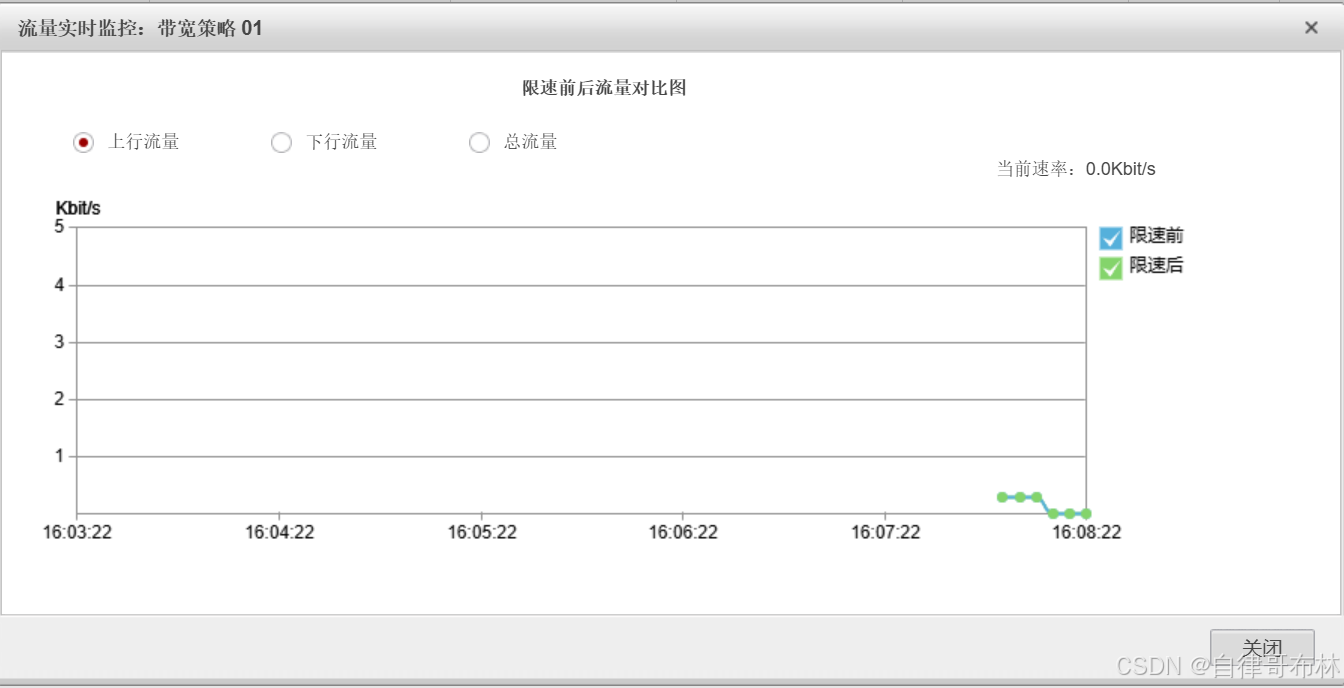

检测实验结果

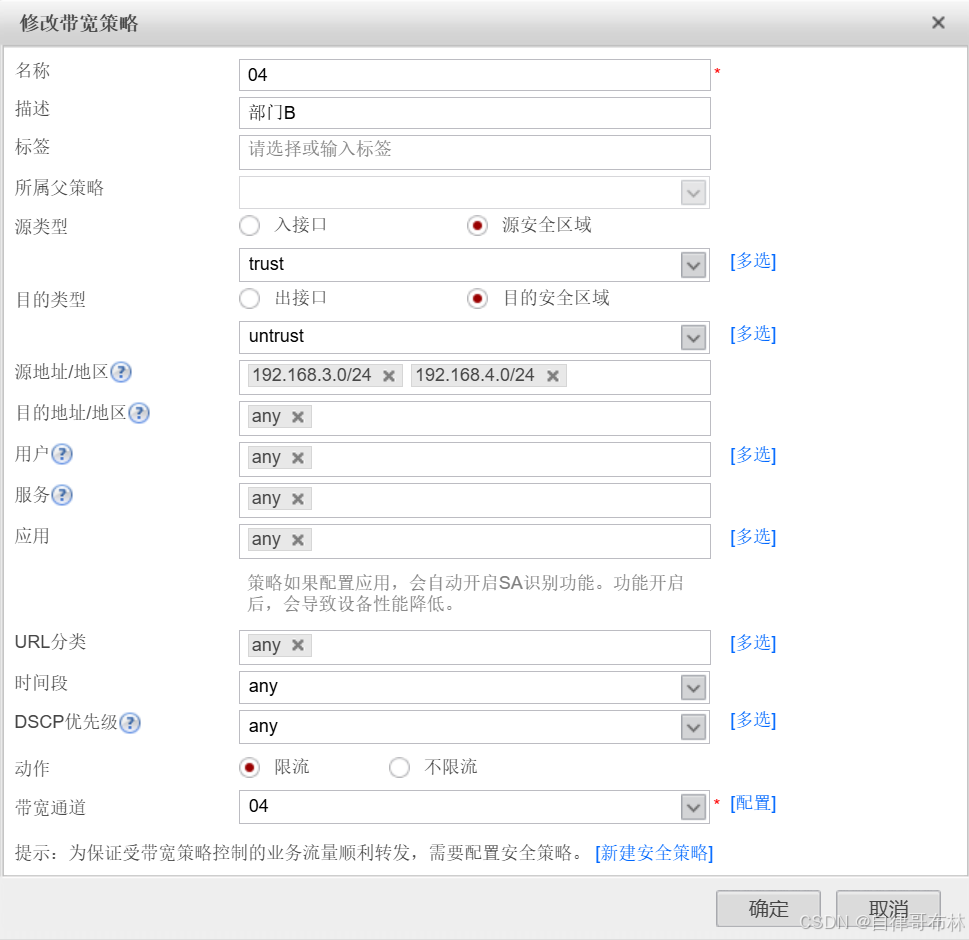

需求二

给部门A和部门B划分可使用的带宽资源。要避免P2P业务占据较多的带宽，还需要限制部门A和部门B使用
P2P业务的带宽总和。
1、部门A下行最大带宽60M

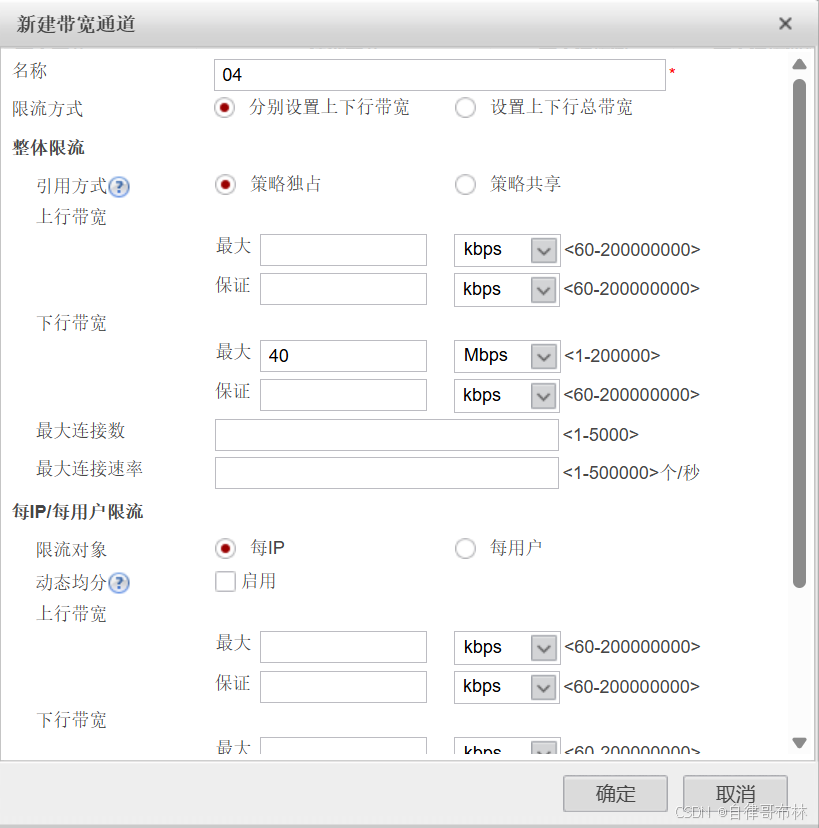

2、部门B下行最大带宽40M

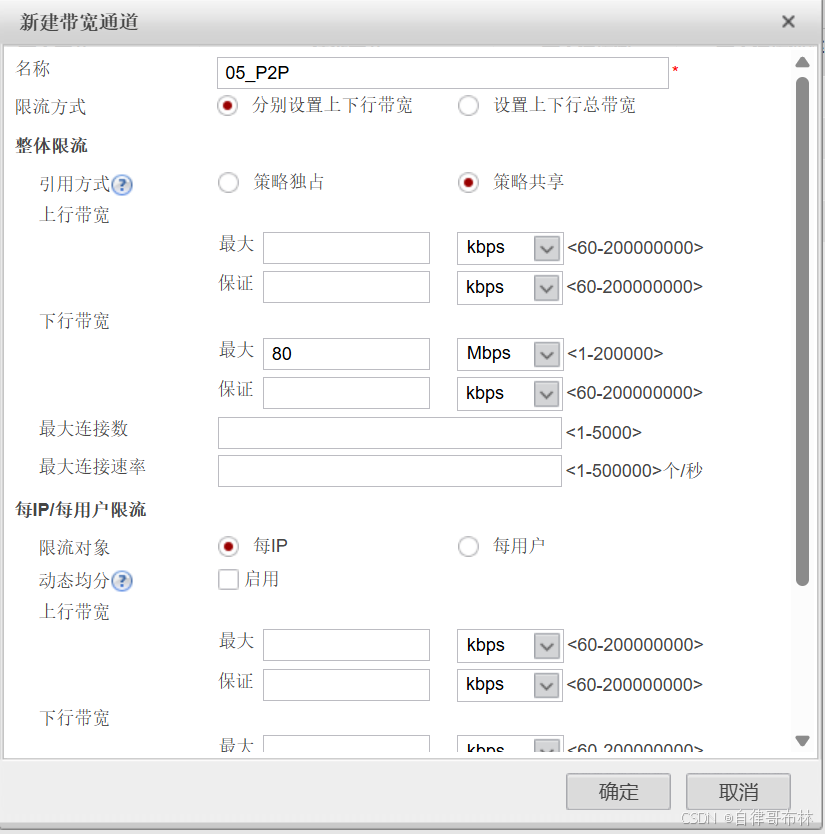

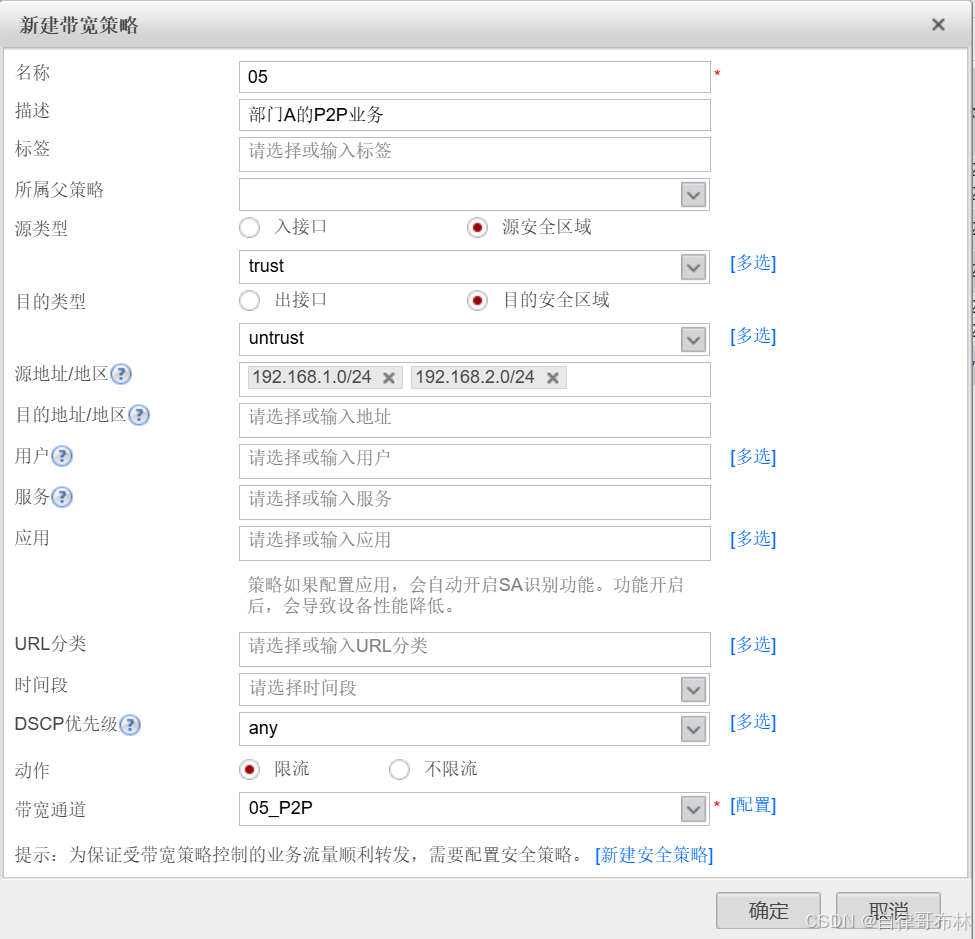

3、部门A和部门B的P2P业务下行最大带宽不超过80M
4、P2P流量需要计算到各自部门的总流量中

需求三

在不影响正常用户上网和web服务器正常提供对外服务的情况下，实现以下功能
1、将从ISP购买的100M带宽进行划分

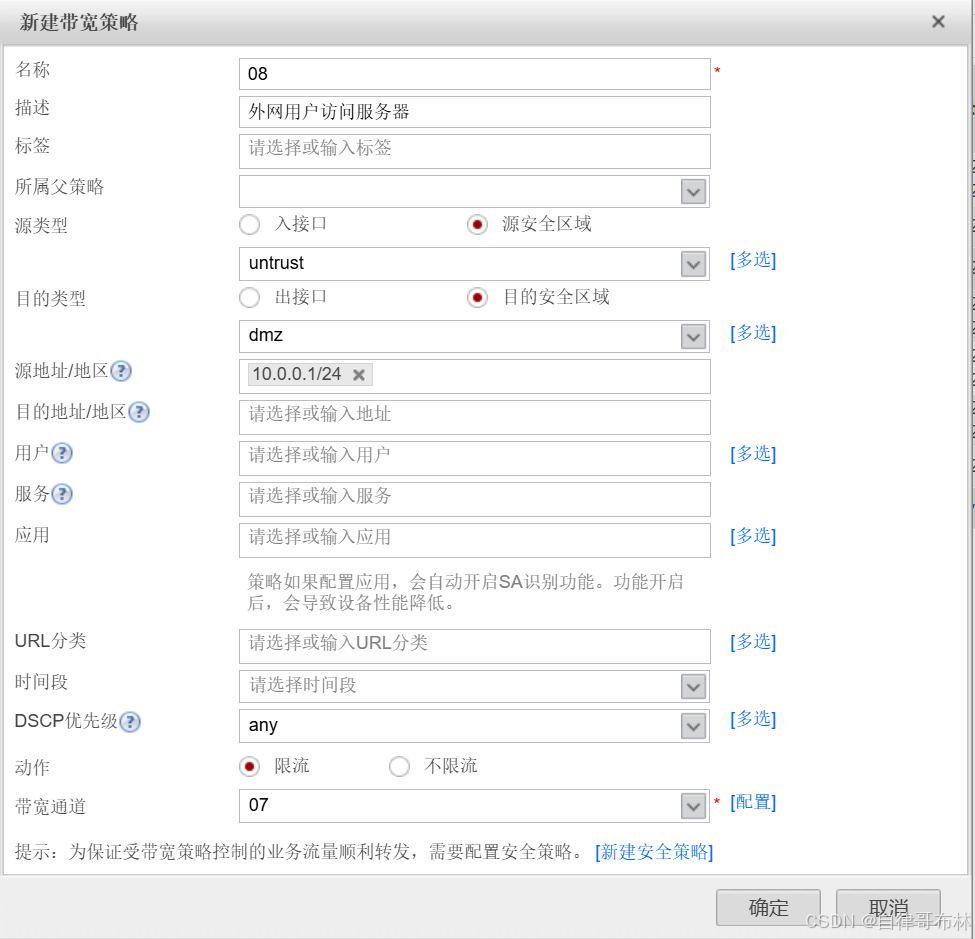

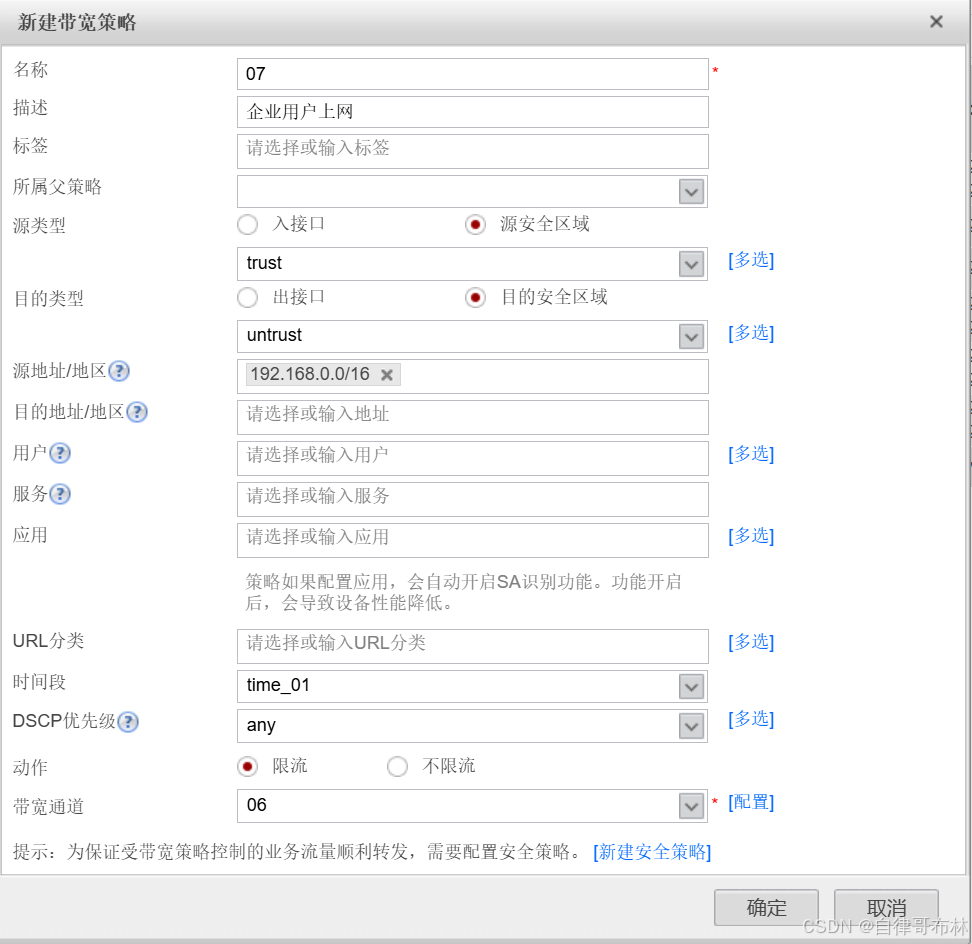

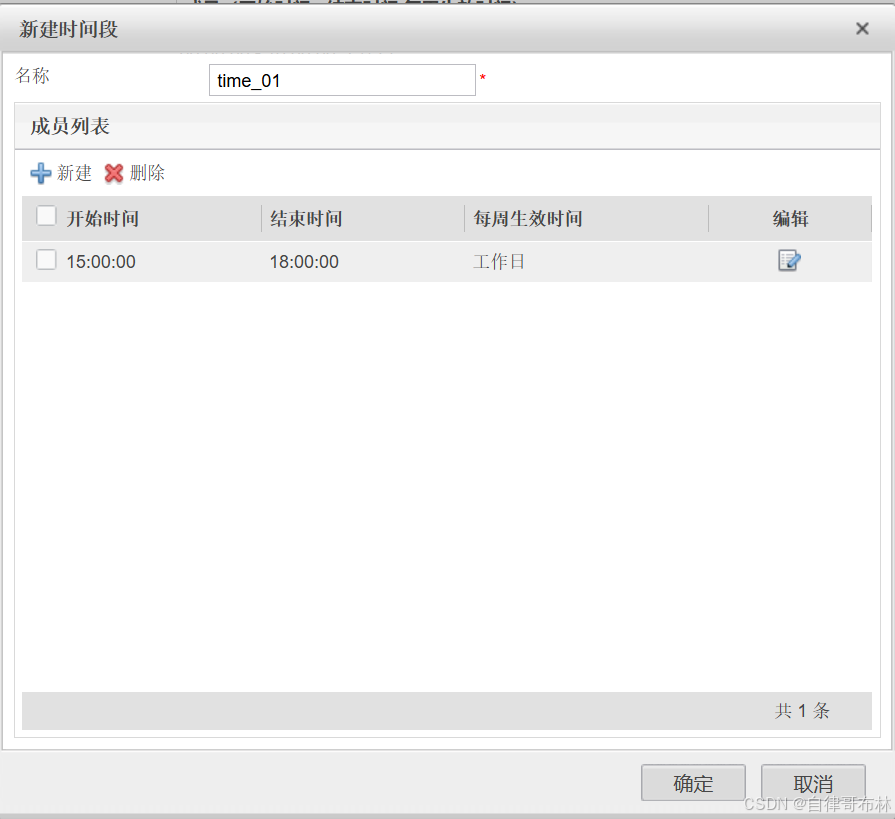

上网高峰期（工作日下午3点-6点），上网用户下行带宽60M(U-T)，外用用户下行带宽40M(D-U)

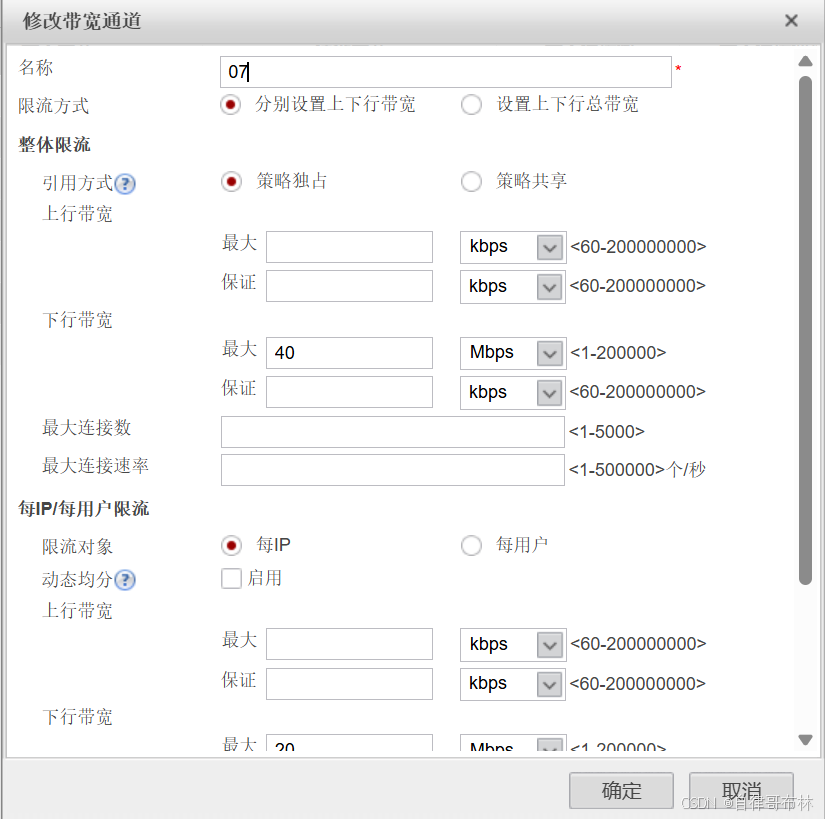

2、2台Web服务器，限制每一台Web服务器对外提供的最大下行带宽不超过20M

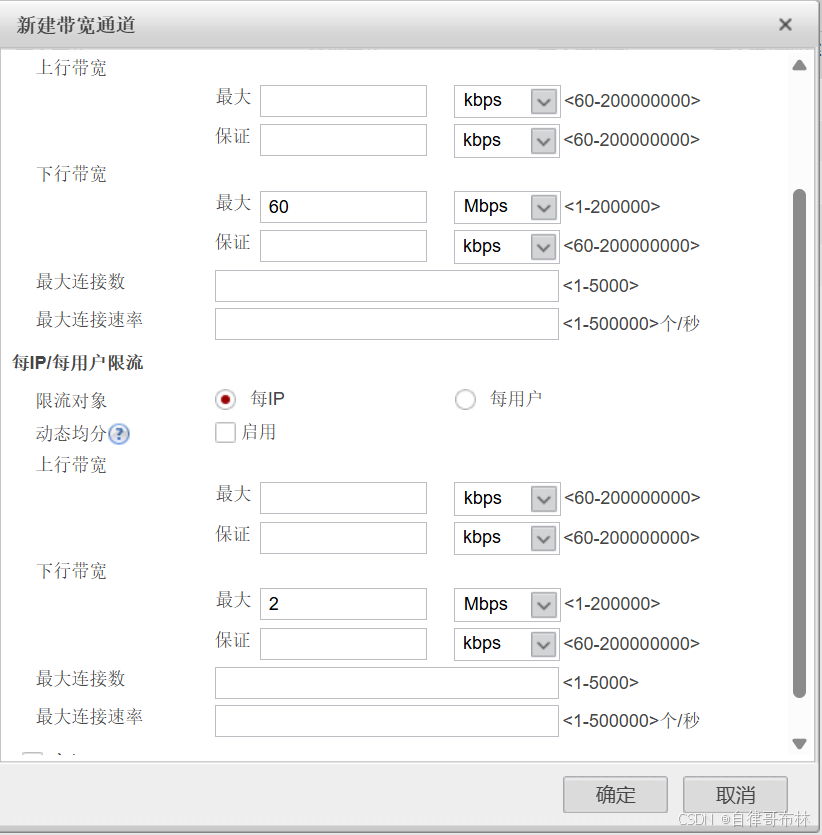

3、假设，总共30个上网用户，在上网高峰期，限制每个用户访问Internet的最大下行带宽不超过2M

需求四

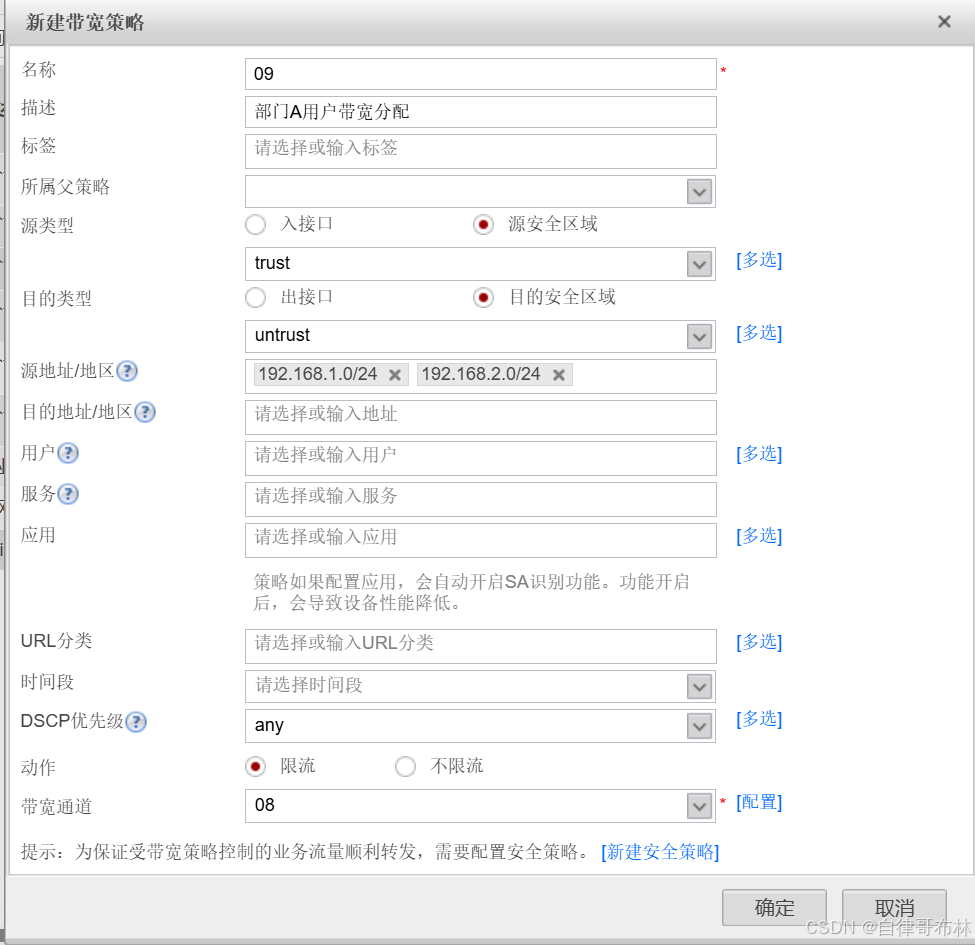

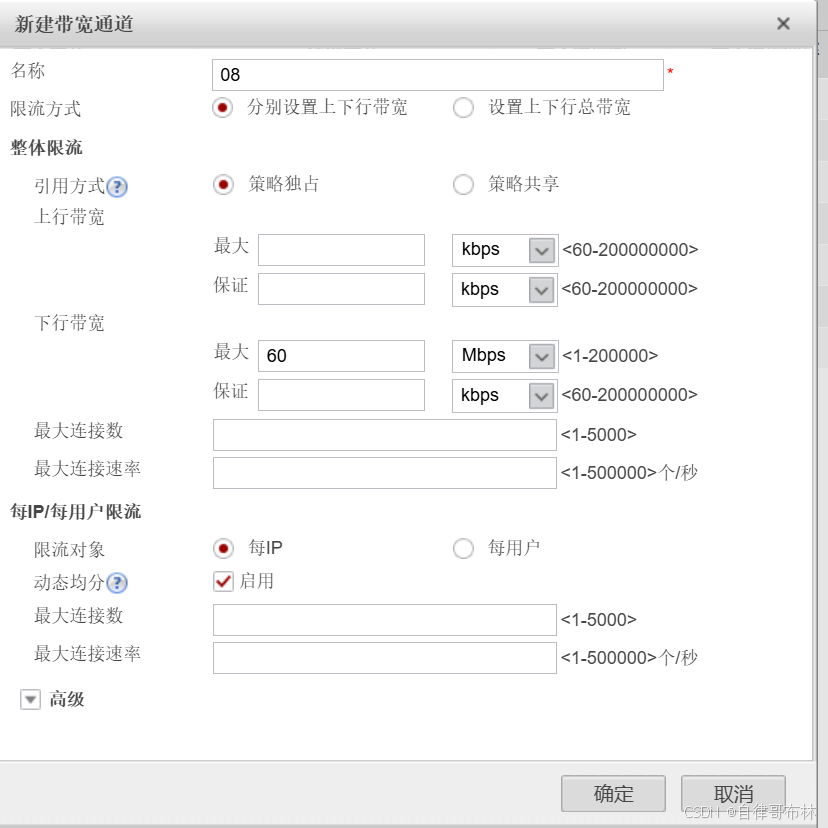

部门A的上网用户数量不固定，为了让用户公平的使用带宽，根据实际在线上网用户数量，平均分配带宽
1、部门A的下行最大带宽60M
2、根据实时的上网用户数量，对部门A的60M带宽资源进行均分

动态均分功能：在配置了整体最大带宽的前提下，FW根据在线IP/用户的个数和带宽使用率，动态 的对每一个IP/用户能够使用的最大带宽进行平均分配。

每个IP/用户最大带宽 = MAX（带宽最小值，整体最大带宽/IP用户数*平均分配系数）

需求五

电信购买带宽100M
联通购买带宽50M

需求六-配额策略

运营商--->流量套餐--->对中小企业500G/月，超出部分，额外计费，1G/100元。
限额--->每一个员工规定上网时长
1、员工40人，10名管理人员+30名牛马
高管-->20G/月
牛马-->10G/月
2、牛马--->4h/日，流量500M/日
3、超额后限制
牛马--->禁止上网
高管--->超过配额后最大带宽限定为800K

[FW]quota-policy ---进入配额策略视图
[FW-policy-quota]profile niuma ---创建配额通道
[FW-policy-quota-profile-niuma]stream-daily 500 ---每日流量配额
[FW-policy-quota-profile-niuma]stream-monthly 10240 --每月流量配额
[FW-policy-quota-profile-niuma]time-daily 240 ---设定上网时长
[FW-policy-quota-profile-niuma]limit-bandwidth 0 ---超出配额后的限制带宽为0
[FW-policy-quota]rule name niuma
[FW-policy-quota-rule-niuma]user user-group /default/niuma ---策略应用用户
[FW-policy-quota-rule-niuma]action quota profile niuma
