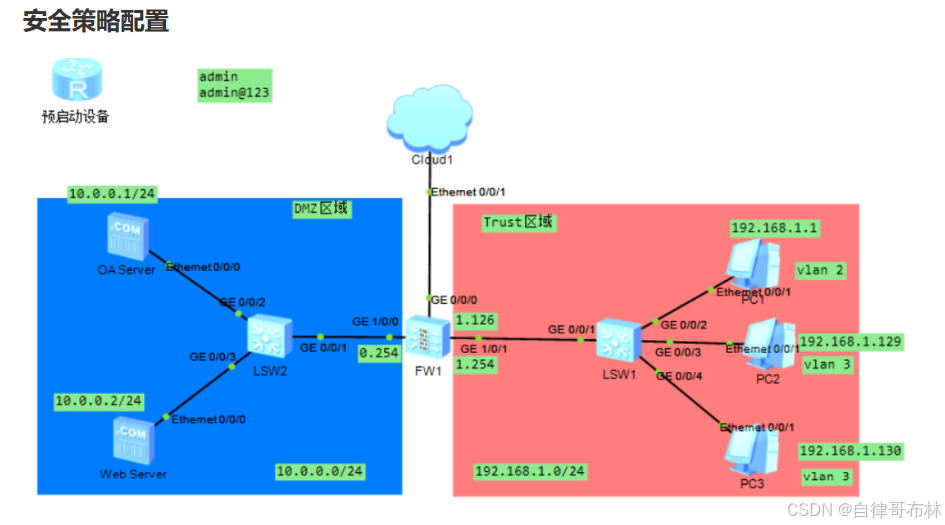

实验拓扑及需求

需求：
1、VLAN 2 属于办公区 ；VLAN 3 属于生产区；
2、办公区PC在工作日时间（周一至周五，早八到晚六）可以正常访问 OA Server，其他时间不允许；
3、办公区PC可以在任何时刻访问Web Server；
4、生产区PC可以在任何时刻访问OA Server，但是不能访问Web Server；
5、特例：生产区PC3可以在每周一早十到早十一访问Web Server,用来更新企业最新产品信息。

需求分析

1. 区域划分：明确将网络划分为办公区（VLAN 2）和生产区（VLAN 3），并根据设备功能和安全需求划分Trust区域和DMZ区域，便于后续的访问控制策略制定。

2. 时间限制访问：对于办公区PC访问OA Server，需要设置时间策略，仅在工作日的特定时间段内允许访问。可以利用防火墙的时间策略功能，设定时间范围。

3. 常规访问控制：办公区PC对Web Server的访问不受时间限制，而生产区PC对Web Server的访问除了PC3在特定时间外均被禁止，对OA Server的访问则不受限制。需要在防火墙上配置不同的安全策略规则来实现这些访问控制。

4. 特例处理：对于生产区PC3的特殊访问需求，单独设置一条基于时间和源目地址的访问策略。

实验配置

路由器配置


[sw1]vlan batch 2 3

[sw1]interface GigabitEthernet 0/0/1

[sw1-GigabitEthernet0/0/1]port link-type trunk

[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[sw1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2

[sw1-GigabitEthernet0/0/2]port link-type access

[sw1-GigabitEthernet0/0/2]port default vlan 2

[sw1-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/3

[sw1-GigabitEthernet0/0/3]port link-type access

[sw1-GigabitEthernet0/0/3]port default vlan 3

[sw1-GigabitEthernet0/0/3]interface GigabitEthernet 0/0/4

[sw1-GigabitEthernet0/0/4]port link-type access

[sw1-GigabitEthernet0/0/4]port default vlan 3

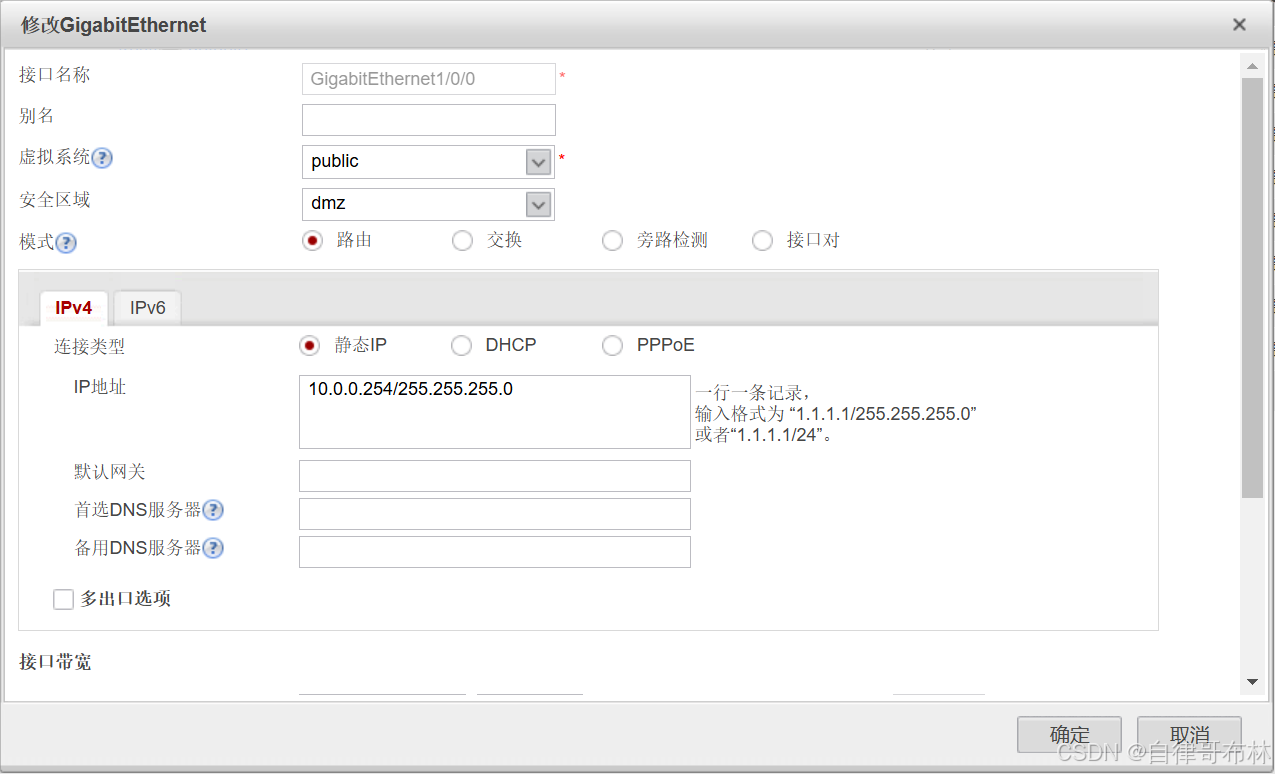

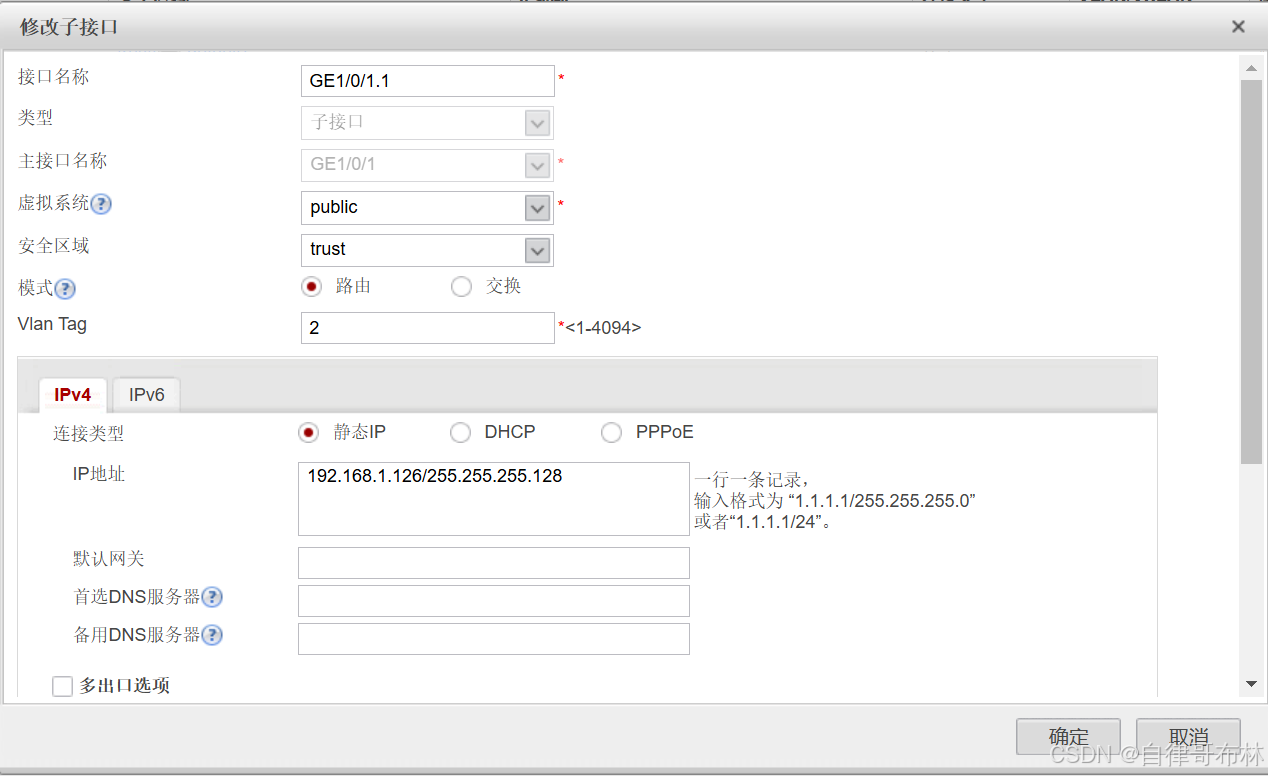

Web配置

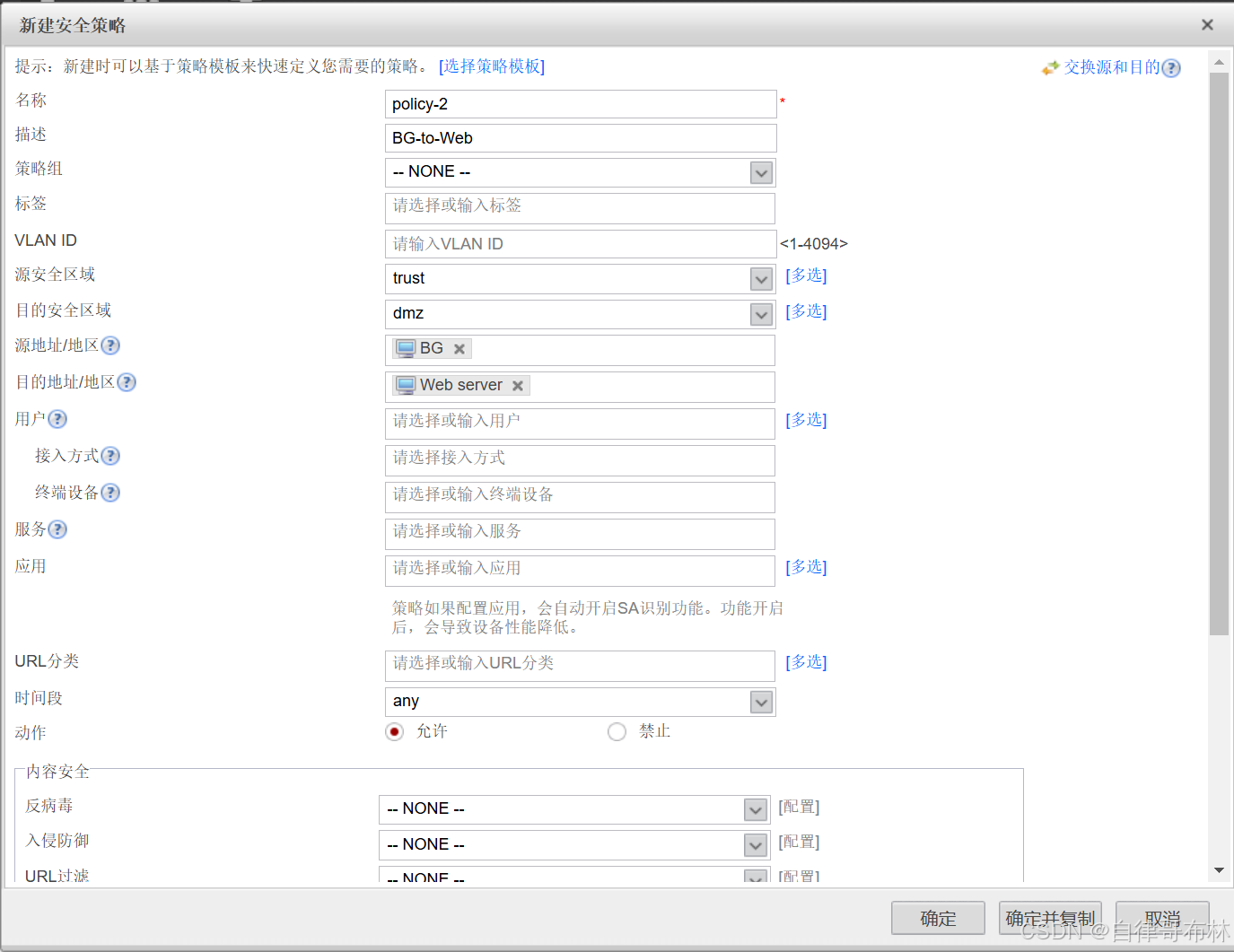

安全策略

1、办公区PC在工作日时间（周一至周五，早八到晚六）可以正常访问 OA Server，其他时间不允许；

2、办公区PC可以在任何时刻访问Web Server；

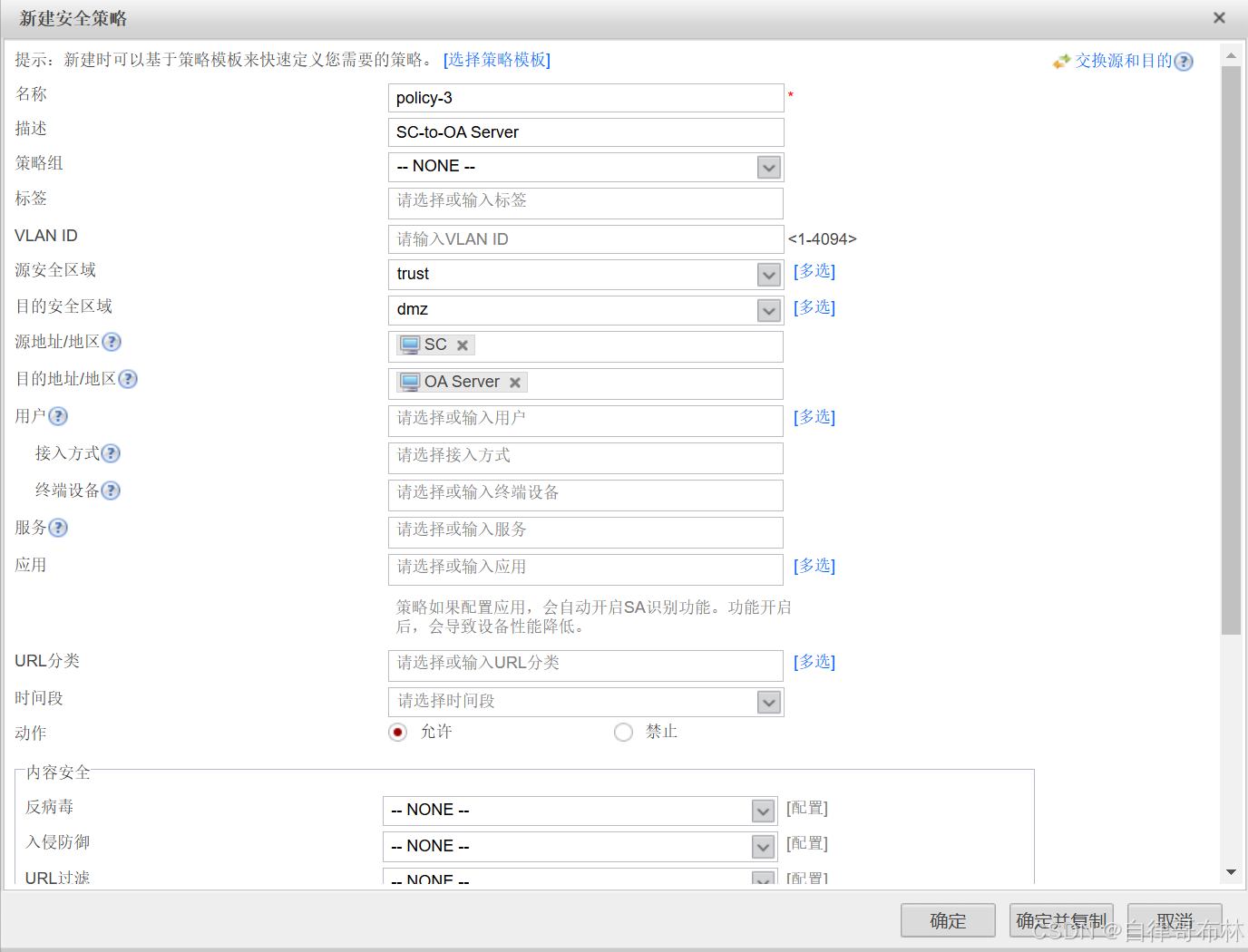

3、生产区PC可以在任何时刻访问OA Server，但是不能访问Web Server；

4、特例：生产区PC3可以在每周一早十到早十一访问Web Server,用来更新企业最新产品信息。

eNSP配置

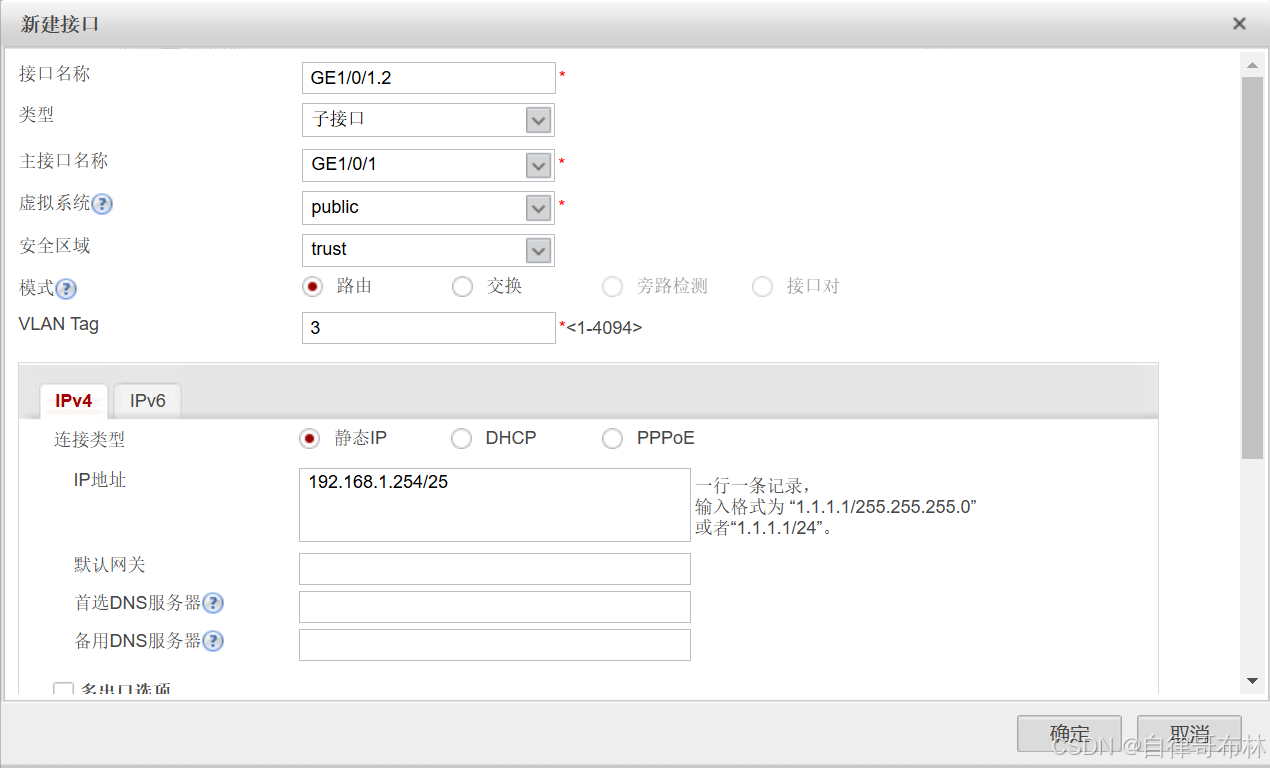

接口配置

[FW]interface GigabitEthernet 1/0/0

[FW-GigabitEthernet1/0/0]ip address 10.0.0.254 24



[FW]interface GigabitEthernet 1/0/1.1

[FW-GigabitEthernet1/0/1.1]ip address 192.168.1.126 25

[FW-GigabitEthernet1/0/1.1]vlan-type dot1q 2



[FW-GigabitEthernet1/0/1.1]interface GigabitEthernet 1/0/1.2

[FW-GigabitEthernet1/0/1.2]ip address 192.168.1.254 25

[FW-GigabitEthernet1/0/1.2]vlan-type dot1q 3

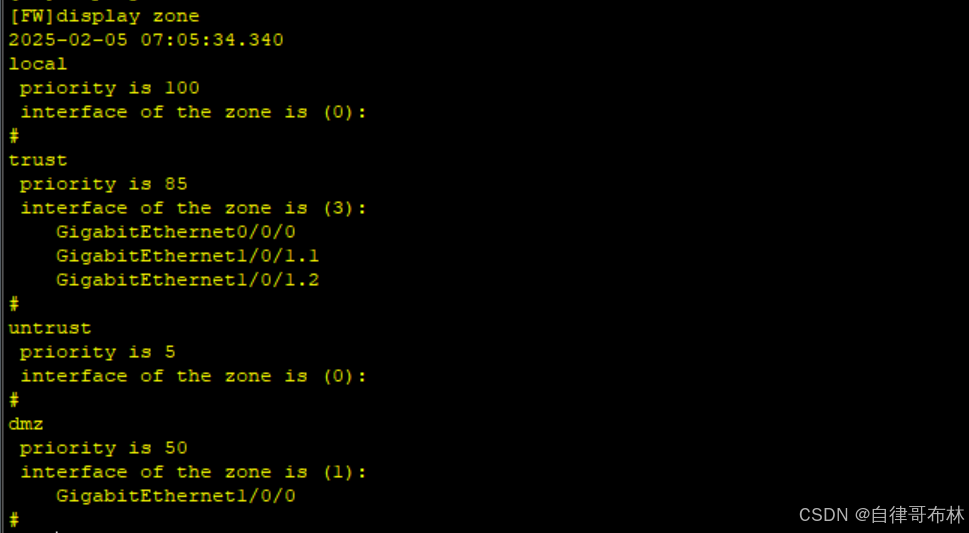

划分区域

[FW]firewall zone dmz

[FW-zone-dmz]add interface GigabitEthernet 1/0/0



[FW]firewall zone trust

[FW-zone-trust]add interface GigabitEthernet 1/0/1.1

[FW-zone-trust]add interface GigabitEthernet 1/0/1.2

地址集

BG
[FW]ip address-set bg -----创建地址集--名字

[FW-object-address-set-bg]address 192.168.1.0 mask 25----地址ip或网段

OA Server
[FW]ip address-set oa

[FW-object-address-set-oa]address 10.0.0.1 mask 32

Web Server
[FW]ip address-set web

[FW-object-address-set-web]address 10.0.0.2 mask 32

SC
[FW]ip address-set sc

[FW-object-address-set-sc]address 192.168.1.128 mask 25

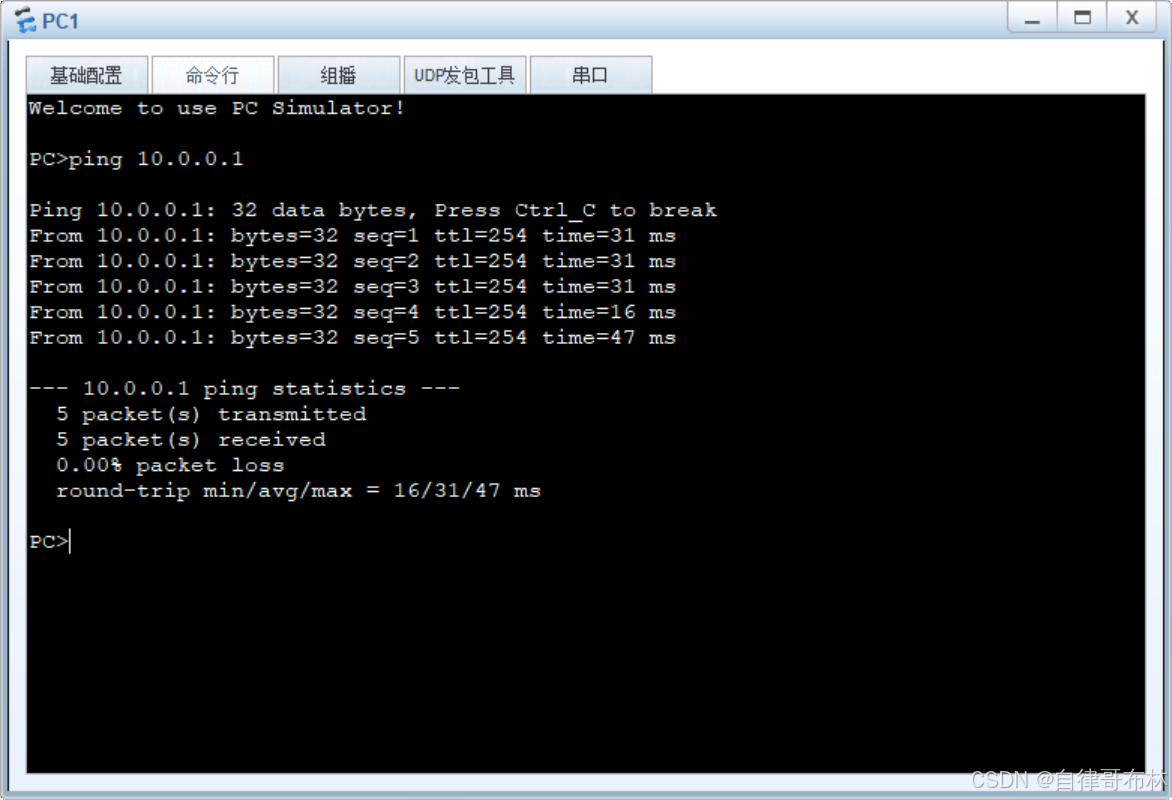

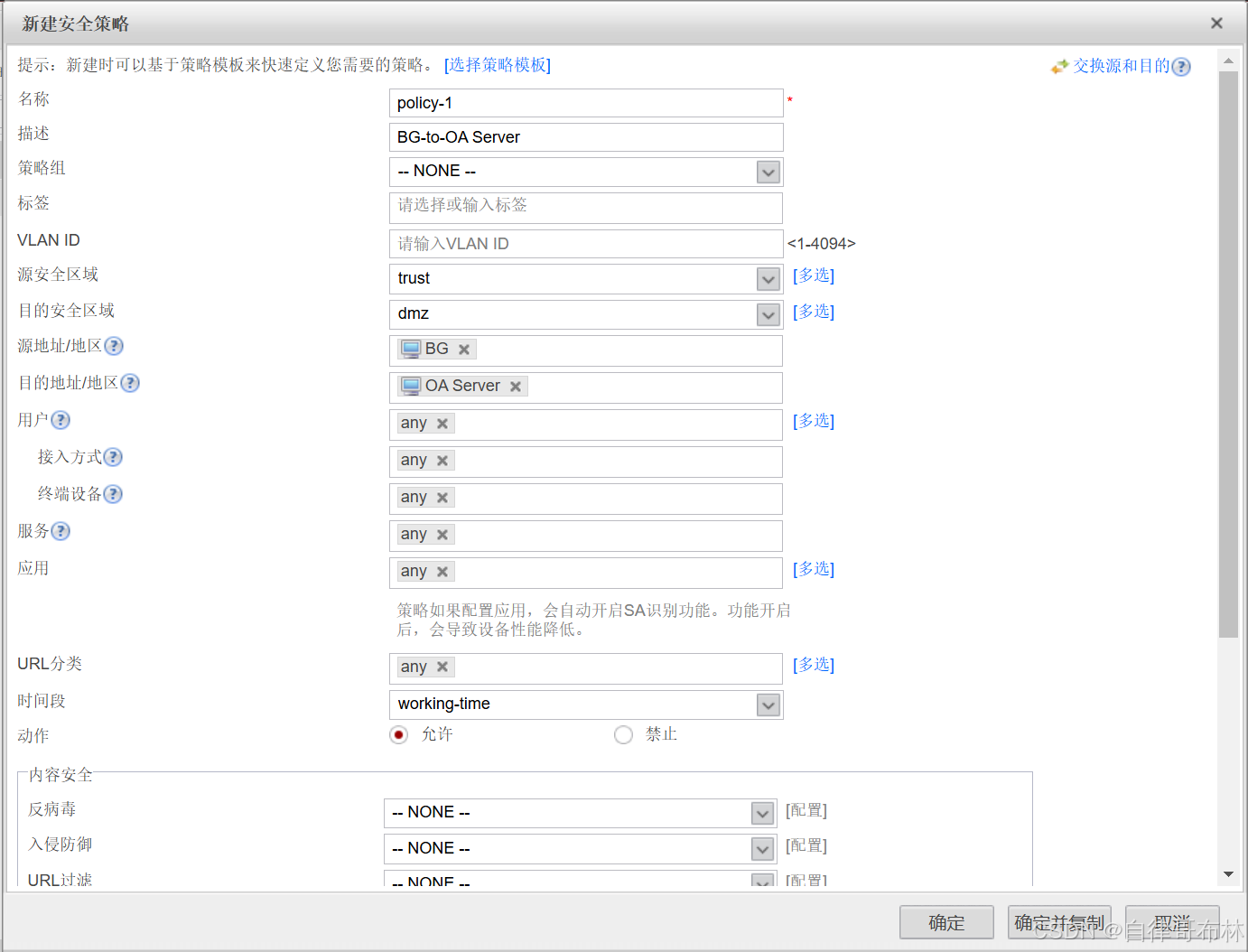

1、办公区PC在工作日时间（周一至周五，早八到晚六）可以正常访问 OA Server，其他时间不允许；

[FW]time-range work------创建时间段

[FW-time-range-work]period-range 08:00:00 to 18:00:00 working-day ------设置时间段的时间

（ working-day 星期1-5）

[FW]security-policy----进入策略

[FW-policy-security]rule name polic1-----策略名字

[FW-policy-security-rule-polic1]description bg_to_oa----策略描述

[FW-policy-security-rule-polic1]source-zone trust--源区域

[FW-policy-security-rule-polic1]destination-zone dmz --目的区域

[FW-policy-security-rule-polic1]source-address address-set bg---源地址

[FW-policy-security-rule-polic1]destination-address address-set oa --目的地址

[FW-policy-security-rule-polic1]time-range work--时间段

[FW-policy-security-rule-polic1]action permit -----策略动作--允许

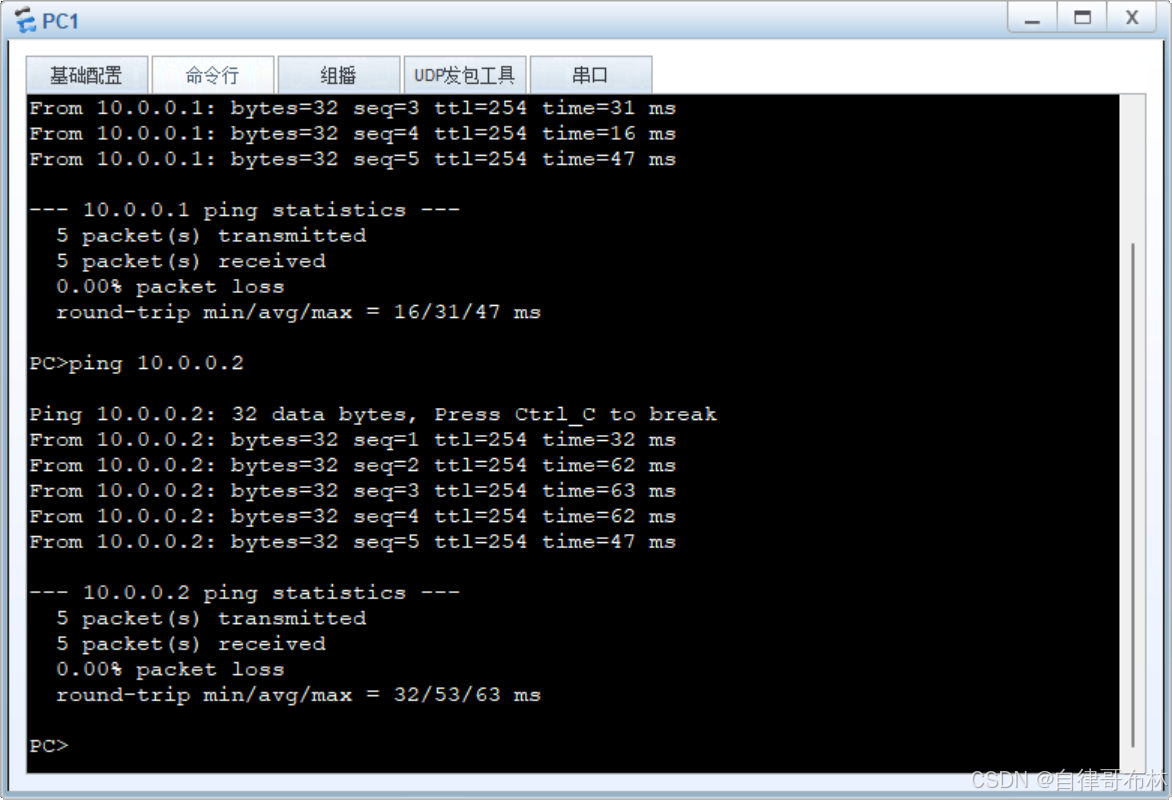

2、办公区PC可以在任何时刻访问Web Server；

[FW]security-policy

[FW-policy-security]rule name polic2

[FW-policy-security-rule-polic2]description bg_to_web

[FW-policy-security-rule-polic2]source-zone trust

[FW-policy-security-rule-polic2]destination-zone dmz

[FW-policy-security-rule-polic2]source-address address-set bg

[FW-policy-security-rule-polic2]destination-address address-set web

[FW-policy-security-rule-polic2]action permit

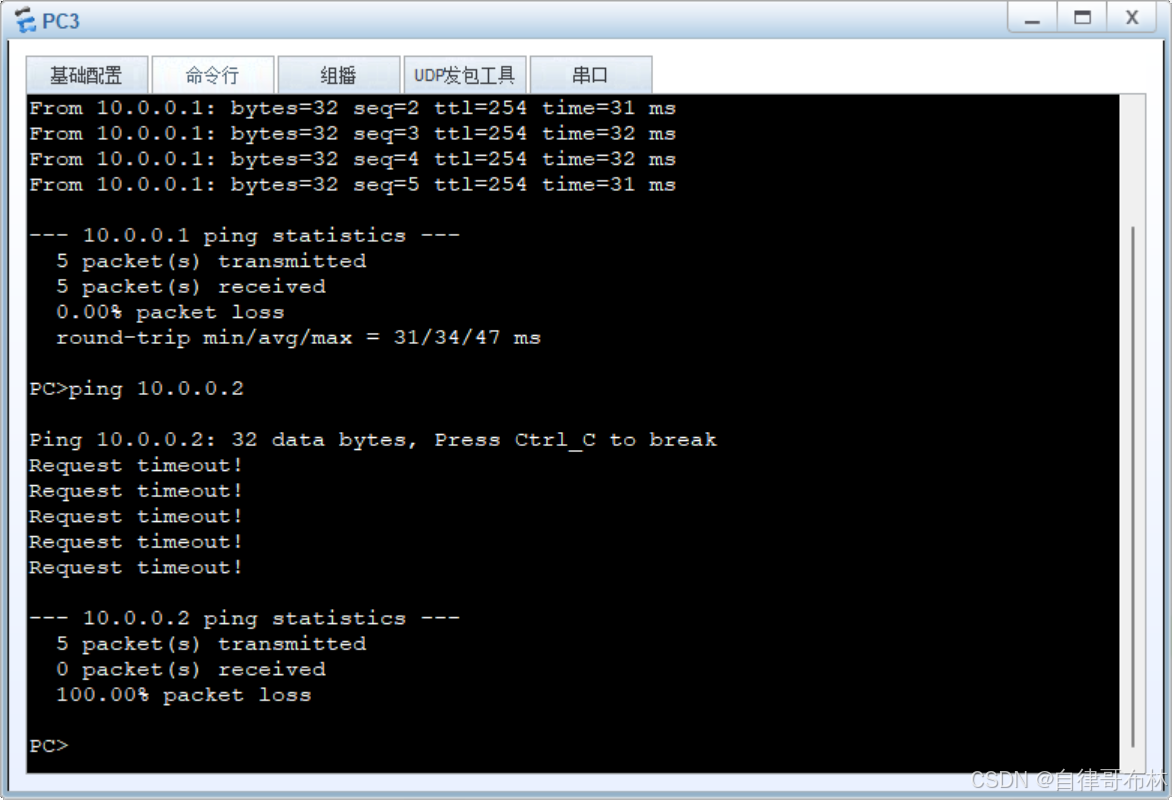

3、生产区PC可以在任何时刻访问OA Server，但是不能访问Web Server；

[FW]security-policy

[FW-policy-security]rule name polic3

[FW-policy-security-rule-polic3]description sc_to_oa

[FW-policy-security-rule-polic3]source-zone trust

[FW-policy-security-rule-polic3]destination-zone dmz

[FW-policy-security-rule-polic3]source-address address-set sc（如果没写地址集sc可以直接写192.168.1.128 25）

[FW-policy-security-rule-polic3]destination-address address-set oa（如果没写oa直接写

10.0.0.1 32）

[FW-policy-security-rule-polic3]action permit

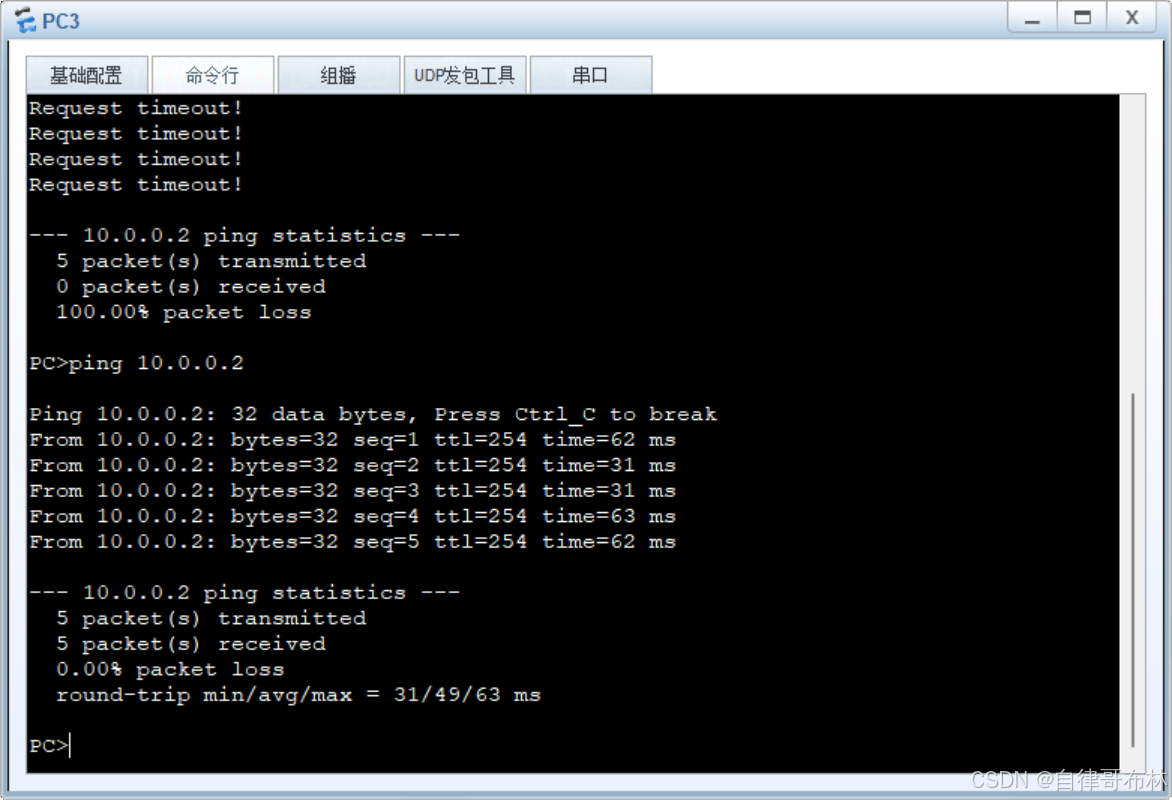

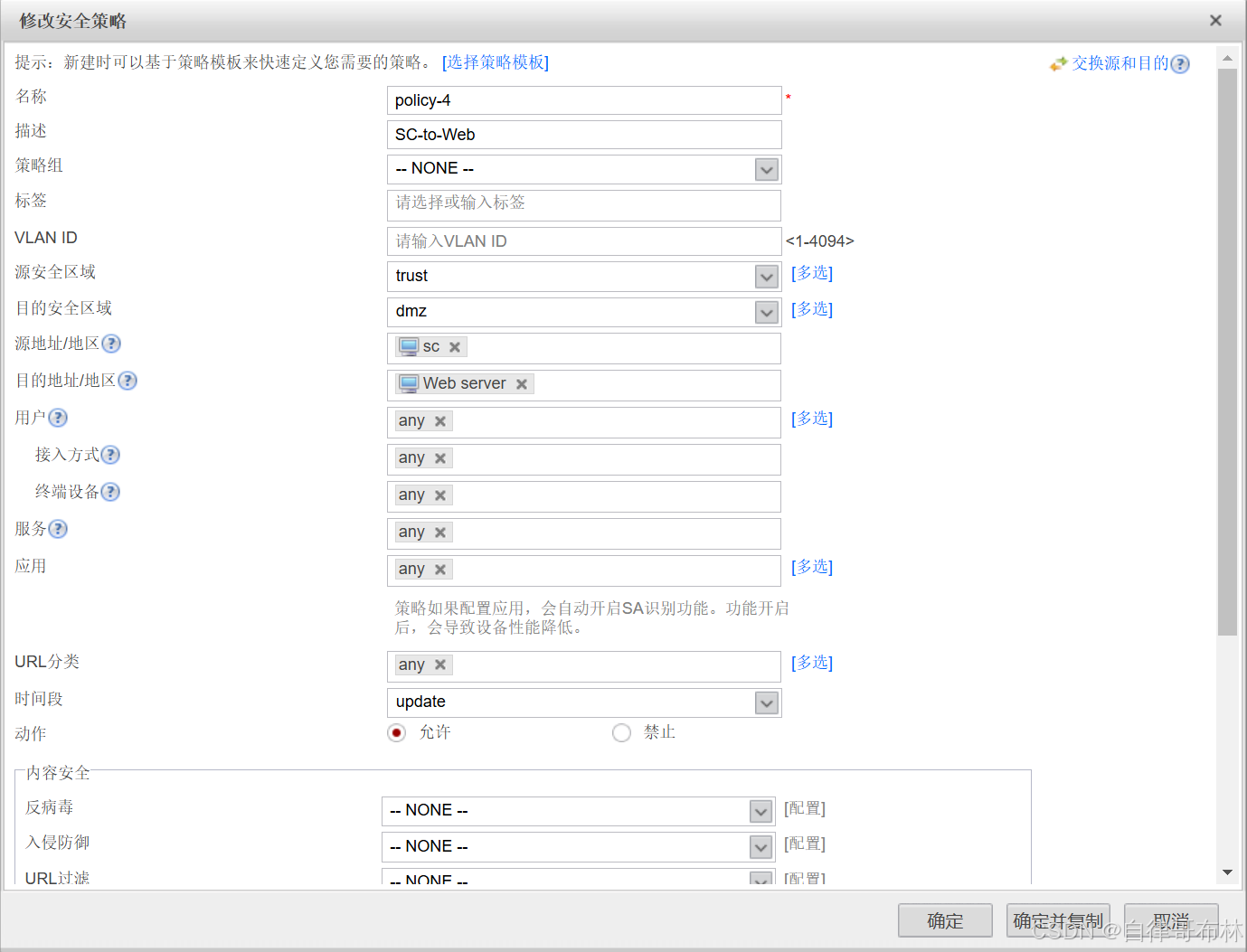

4、特例：生产区PC3可以在每周一早十到早十一访问Web Server,用来更新企业最新产品信息。

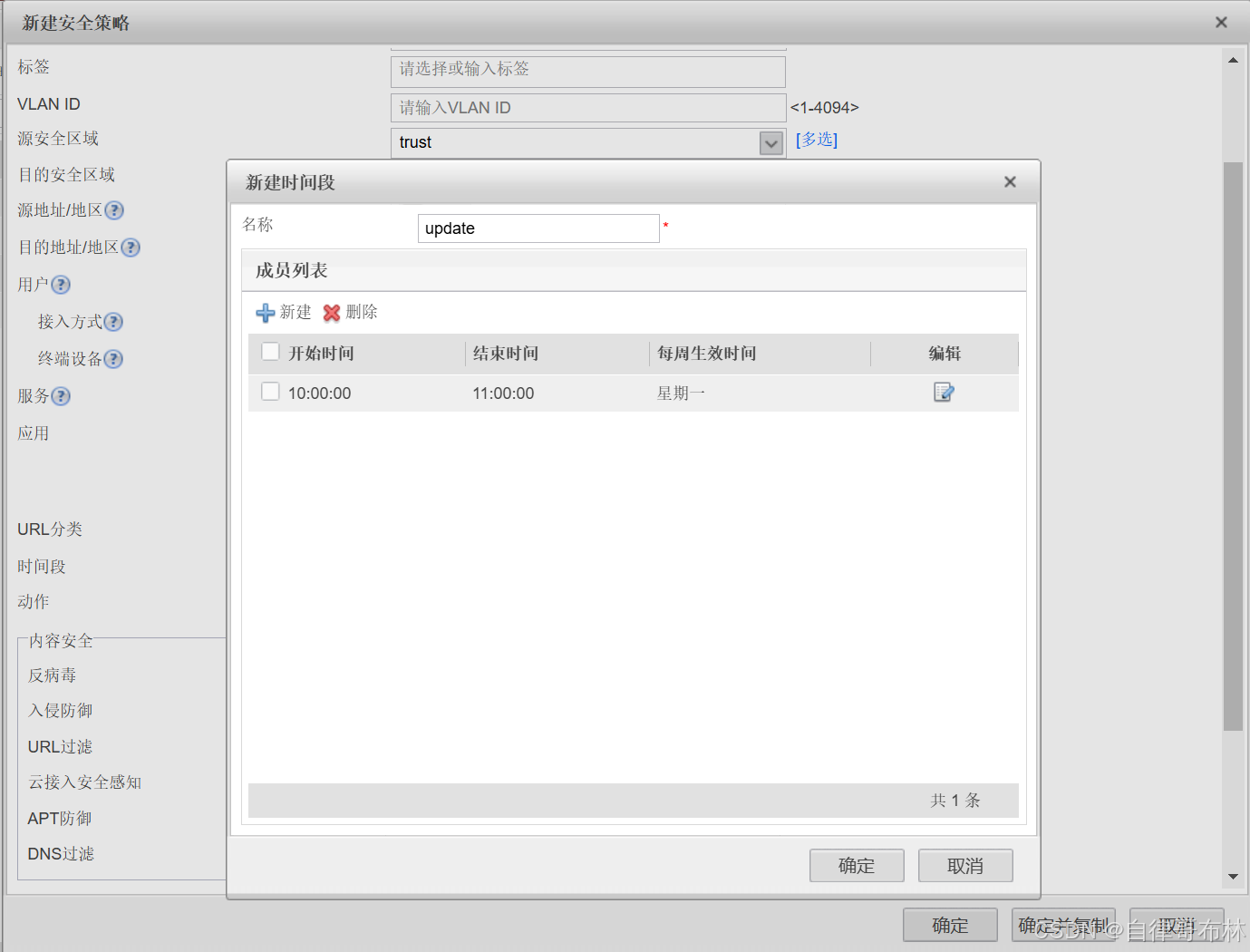

[FW]time-range update

[FW-time-range-update]period-range 10:00:00 to 11:00:00 Mon


[FW]security-policy

[FW-policy-security]rule name polic4

[FW-policy-security-rule-polic4]description sc_to_web

[FW-policy-security-rule-polic4]source-zone trust

[FW-policy-security-rule-polic4]destination-zone dmz

[FW-policy-security-rule-polic4]source-address address-set sc

[FW-policy-security-rule-polic4]destination-address address-set web

[FW-policy-security-rule-polic4]time-range update

[FW-policy-security-rule-polic4]action permit
