GRE配置

GRE配置

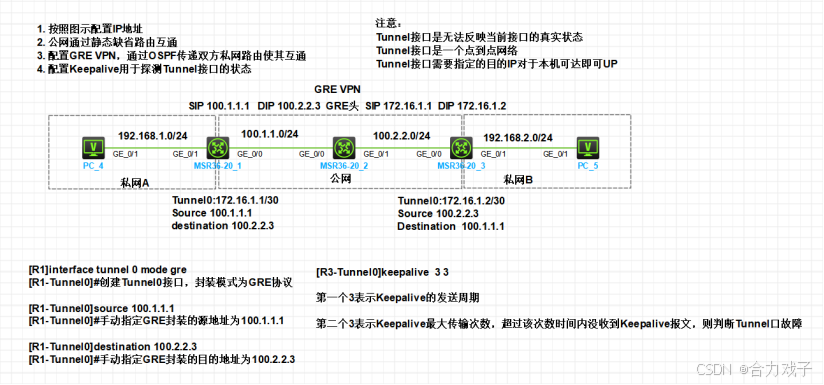

拓扑

实验需求

1. 按照图示配置IP地址

2. 公网通过静态缺省路由互通

3. 配置GRE VPN，通过OSPF传递双方私网路由使其互通

4. 配置Keepalive用于探测Tunnel接口的状态

实验思路

1. 配置ip地址，实现公网互通
2. 创建隧道并配置模式以及配置ip地址
3. 设置隧道源目地址并打开keepalive
4. 通过静态或者动态实现隧道互通

实验配置

一、ip地址配置

略

二、公网通过配置默认路由使其互通

略

三、创建GRE隧道并封装模式为GRE协议

[R1]int Tunnel 1 mode gre

[R3]int Tunnel 1 mode gre

四、配置隧道IP地址

[R1-Tunnel1]ip a 172.16.1.1 24

[R3-Tunnel1]ip a 172.16.1.2 24

五、手动指定GRE封装的源地址、目的地址

[R1-Tunnel1]source 100.1.1.1

[R1-Tunnel1]destination 100.2.2.3  #该地址需要在路由表中存在tunnel才会up

[R3-Tunnel1]source 100.2.2.3

[R3-Tunnel1]destination 100.1.1.1  #该地址需要在路由表中存在tunnel才会up

六、 配置Keepalive用于探测Tunnel接口的状态

[R1-Tunnel1]keepalive 2 2        #第一个2代表发送周期；第二个代表超时次数

[R3-Tunnel1]keepalive 2 2

七、配置OSPF将tunnel和私网网段宣告进ospf

[R1]ospf 1 router-id 1.1.1.1

[R1-ospf-1]a 0

[R1-ospf-1-area-0.0.0.0]net 172.16.1.1 0.0.0.0

[R1-ospf-1-area-0.0.0.0]net 192.168.1.1 0.0.0.0

[R3]ospf 1 router-id 3.3.3.3

[R3-ospf-1]a 0

[R3-ospf-1-area-0.0.0.0]net 172.16.1.2 0.0.0.0

[R3-ospf-1-area-0.0.0.0]net 192.168.2.3 0.0.0.0

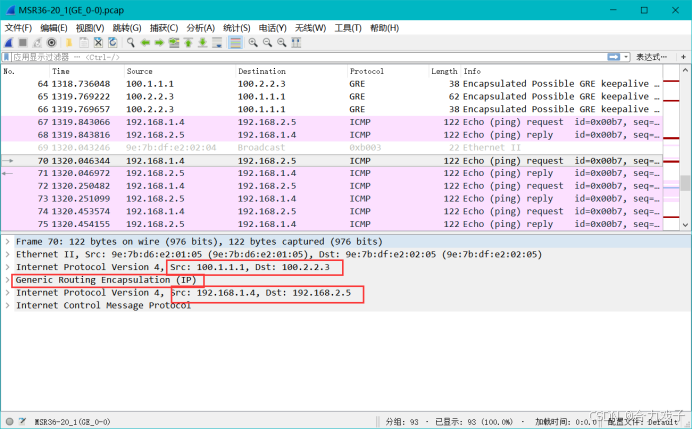

八、抓包分析

注意点：

Tunnel接口是无法反映当前接口的真实状态

Tunnel接口是一个点到点网络；dis ospf peer 可以发现不会选举DR

Tunnel接口需要指定的目的IP对于本机可达即可UP
