大规模路由

拓扑

实验要求

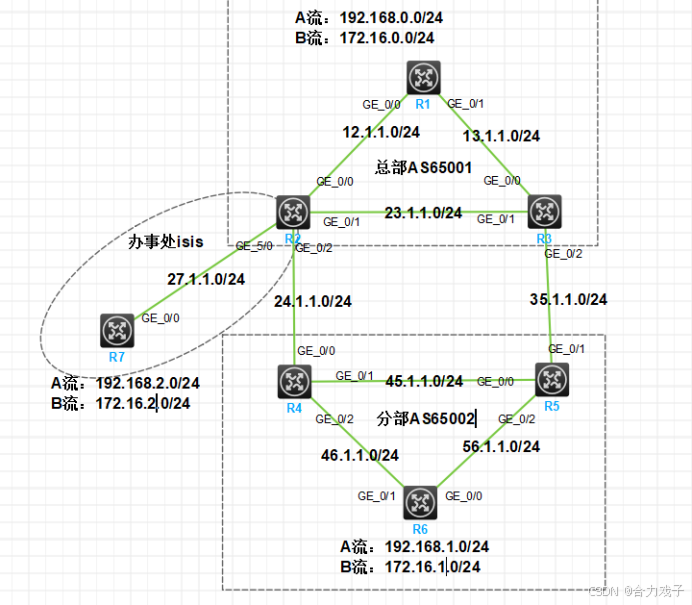

某企业总公司和分公司运行 BGP 实现路由互通，另外还有办事处运行 isis。总公司和分公司之间通过两条线路相连。企业内有 A 流和 B 流两种流量，如图所示
按照图示配置 IP 地址，除 R7 外，所有路由配置 Loopback0 口 IP 地址用于 OSPF 的 Router-id 和 IBGP 建立邻居，地址格式为 X.X.X.X/32，X 为设备编号
总公司和分公司内部配置 OSPF，仅用于实现 BGP 的 TCP 可达，不允许宣告业务网段
办事处和总公司之间配置 RIPv2
适当调整链路 Cost，避免产生等价路由
总公司和分公司配置 BGP 实现路由互通，总公司在 AS 65001，分公司在 AS 65002，各自 AS 内部使用对等体组建立可靠的 IBGP 全连接，AS 之间使用直连接口建立 EBGP 邻居，总公司和分公司的业务网段宣告在 BGP 中
为了实现总公司和分公司的流量负载均衡，要求通过路由策略，使 A 流数据经过 R2 和 R4，B 流数据经过 R3 和 R5
在 R2 上配置 RIP 和 BGP 的双向引入，要求办事处的 A 流和 B 流都能与总公司互通，但办事处与分公司之间只有 A 流能够互通
不允许业务网段出现协议报文，不允许出现不相关的 RIP 协议报文
随着公司业务发展，后续可能会有其他分公司通过 R2 或 R3 接入总公司；不允许分公司之间互访，所以要求总公司只能对分公司发布属于本 AS 的路由

实验配置

一、基本配置（设备名，ip地址）

略

二、IGP路由协议配置（两个ospf一个isis）

略

三、总部和分部三条链路cost分别修改为10、15、30，避免产生等价路由

[R1]int g0/0

[R1-GigabitEthernet0/0]ospf cost 10

[R1-GigabitEthernet0/0]int g0/1

[R1-GigabitEthernet0/1]ospf cost 30

[R2]int g0/0

[R2-GigabitEthernet0/0]ospf cost 10

[R2-GigabitEthernet0/0]int g0/1

[R2-GigabitEthernet0/1]ospf cost 15

[R3]int g0/0

[R3-GigabitEthernet0/0]ospf cost 30

[R3-GigabitEthernet0/0]int g0/1

[R3-GigabitEthernet0/1]ospf cost 15

[R4]int g0/1

[R4-GigabitEthernet0/1]ospf cost 10

[R4-GigabitEthernet0/1]int g0/2

[R4-GigabitEthernet0/2]ospf cost 15

[R5]int g0/0

[R5-GigabitEthernet0/0]ospf cost 10

[R5-GigabitEthernet0/0]int g0/2

[R5-GigabitEthernet0/2]ospf cost 30

[R6]int g0/1

[R6-GigabitEthernet0/1]ospf cost 15

[R6-GigabitEthernet0/1]int g0/0

[R6-GigabitEthernet0/0]ospf cost 30

四、总部建立IBGP全连接

[R1]bgp 65001

[R1-bgp-default]router-id 1.1.1.1

[R1-bgp-default]peer 2.2.2.2 as-number 65001

[R1-bgp-default]peer 3.3.3.3 as-number 65001

[R1-bgp-default]peer 3.3.3.3 connect-interface LoopBack 0

[R1-bgp-default]peer 2.2.2.2 connect-interface LoopBack 0

[R1-bgp-default]address-family ipv4

[R1-bgp-default-ipv4]peer 2.2.2.2 enable

[R1-bgp-default-ipv4]peer 3.3.3.3 enable

[R2-GigabitEthernet0/1]bgp 65001

[R2-bgp-default]router-id 2.2.2.2

[R2-bgp-default]peer 1.1.1.1 as-number 65001

[R2-bgp-default]peer 1.1.1.1 connect-interface l0

[R2-bgp-default]peer 3.3.3.3 as-number 65001

[R2-bgp-default]peer 3.3.3.3 connect-interface l0

[R2-bgp-default]address-family ipv4

[R2-bgp-default-ipv4]peer 1.1.1.1 enable

[R2-bgp-default-ipv4]peer 3.3.3.3 enable

[R2-bgp-default-ipv4]peer 1.1.1.1 next-hop-local

[R2-bgp-default-ipv4]peer 3.3.3.3 next-hop-local

[R3]bgp 65001

[R3-bgp-default]router-id 3.3.3.3

[R3-bgp-default]peer 1.1.1.1 as-number 65001

[R3-bgp-default]peer 2.2.2.2 as-number 65001

[R3-bgp-default]peer 1.1.1.1 connect-interface l0

[R3-bgp-default]peer 2.2.2.2 connect-interface l0

[R3-bgp-default]address-family ipv4

[R3-bgp-default-ipv4]peer 1.1.1.1 enable

[R3-bgp-default-ipv4]peer 2.2.2.2 enable

[R3-bgp-default-ipv4]peer 1.1.1.1 next-hop-local

[R3-bgp-default-ipv4]peer 2.2.2.2 next-hop-local

五、分部建立IBGP全连接

略（类似于步骤四）

六、建立EBGP对等体R2和R4、R3和R5

[R2-bgp-default]peer 24.1.1.4 as-number 65002

[R2-bgp-default]address-family ipv4

[R2-bgp-default-ipv4]peer 24.1.1.4 enable

[R4-bgp-default]peer 24.1.1.2 as-number 65001

[R4-bgp-default]address-family ipv4

[R4-bgp-default-ipv4]peer 24.1.1.2 enable

[R3-bgp-default]peer 35.1.1.5 as-number 65002

[R3-bgp-default]address-family ipv4

[R3-bgp-default-ipv4]peer 35.1.1.5 enable

[R5-bgp-default]peer 35.1.1.3 as-number 65001

[R5-bgp-default]address-family ipv4

[R5-bgp-default-ipv4]peer 35.1.1.3 enable

七、将总部和发布的业务网段宣告在BGP中

[R1-bgp-default-ipv4]net 192.168.0.0 24

[R1-bgp-default-ipv4]net 172.16.0.0 24

[R6-bgp-default-ipv4]network 192.168.1.0 24

[R6-bgp-default-ipv4]net 172.16.1.0 24

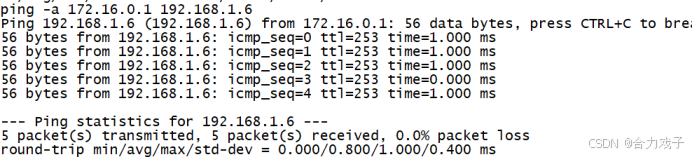

检测连通性

八、要求通过路由策略，使 A 流数据经过 R2 和 R4，B 流数据经过 R3 和 R5

[R2]acl basic 2000

[R2-acl-ipv4-basic-2000]rule permit source 172.16.1.0 0.0.0.255

[R2]route-policy b permit node 10

[R2-route-policy-b-10]if ip a acl 2000

[R2-route-policy-b-10]apply as-path 65003 65002

[R2]route-policy b permit node 20

[R2-route-policy-b-10]bgp 65001

[R2-bgp-default]address-family ipv4

[R2-bgp-default-ipv4]peer 24.1.1.4 route-policy b import

[R3]acl basic 2000

[R3-acl-ipv4-basic-2000]rule permit source 192.168.1.0 0.0.0.255

[R3]route-policy a permit node 10

[R3-route-policy-a-10]if ip address acl 2000

[R3-route-policy-a-10]apply as-path 65002

[R3]route-policy a permit node

[R3-route-policy-a-10]bgp 65001

[R3-bgp-default]address-family ipv4

[R3-bgp-default-ipv4]peer 35.1.1.5 route-policy a import

[R4]ip prefix-list b permit 172.16.0.0 24

[R4]route-policy b permit node 10

[R4-route-policy-b-10]if ip a prefix-list b

[R4-route-policy-b-10]apply as-path 65001

[R4]route-policy b permit node 20

[R4-route-policy-b-10]bgp 65002

[R4-bgp-default]address-family ipv4

[R4-bgp-default-ipv4]peer 24.1.1.2 route-policy b import

[R5]ip prefix-list a permit 192.168.0.0 24

[R5]route-policy a permit node 10

[R5-route-policy-a-10]if ip a prefix-list a

[R5-route-policy-a-10]apply as-path 65001

[R5]route-policy a permit node 20

[R5-route-policy-a-10]bgp 65002

[R5-bgp-default]address-family ipv4

[R5-bgp-default-ipv4]peer 35.1.1.3 route-policy a import

九、在 R2 上配置 RIP 和 BGP 的双向引入，要求办事处的 A 流和 B 流都能与总公司互通，但办事处与分公司之间只有 A 流能够互通

[R2]acl basic 2001

[R2-acl-ipv4-basic-2001]rule permit source 172.16.1.0 0.0.0.255

[R2]route-policy b2s deny node 10

[R2-route-policy-b2s-10]if-match ip a acl 2001

[R2]route-policy b2s permit node 20

[R2-isis-1-ipv4]import-route bgp allow-ibgp route-policy b2s

[R2-bgp-default-ipv4]import-route isis

十、随着公司业务发展，后续可能会有其他分公司通过 R2 或 R3 接入总公司；不允许分公司之间互访，所以要求总公司只能对分公司发布属于本 AS 的路由

[R2]ip as-path 1 permit ^$

[R2]ip as-path 1 deny .*

[R2]bgp 65001

[R2-bgp-default]address-family ipv4

[R2-bgp-default-ipv4]peer 24.1.1.4 as-path-acl 1 export

[R3]ip as-path 1 permit ^$

[R3]ip as-path 1 deny .*

[R3]bgp 65001

[R3-bgp-default]ad

[R3-bgp-default]address-family ipv4

[R3-bgp-default-ipv4]peer 35.1.1.5 as-path-acl 1 export
