BGP 路由控制排错实验

BGP 路由控制排错实验

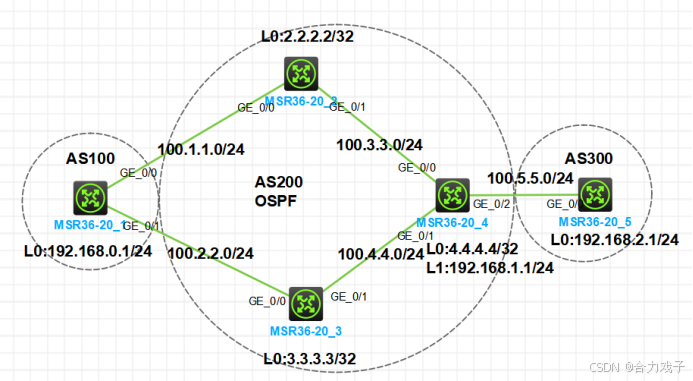

拓扑

实验需求

1. 按照图示配置 IP 地址，R2，R3，R4 配置 Loopback0 口作为 OSPF 的 Router-id 和建立 IBGP 邻居，R1，R5 配置 Loopback0 口模拟业务网段，R4 配置 Loopback1 口模拟业务网段
2. AS 200 配置 OSPF ，仅用于实现 BGP 的 TCP 可达，不允许宣告业务网段
3. 配置 BGP，R1 和 R2/R3 建立 EBGP 邻居，R4 和 R2/R3 建立 IBGP 邻居，R4 和 R5 建立 EBGP 邻居
4. R1，R4，R5 把业务网段宣告进 BGP
5. AS 200 只对 AS 300 发布本 AS 始发的路由
6. 通过修改 AS_path 使 R1 到达 192.168.1.0/24 网段的路由选择 R3
7. 通过在宣告路由时修改 MED 来使 AS 200 中到达 192.168.2.0/24 网段的路由 cost 为 99
8. 排除所有网络故障，使环境符合需求，并完成排错报告

故障报告

故障一

a.故障现象：在R1上使用业务网段192.168.0.1无法ping通R4和R5的业务网段

b.故障分析：在R2、R3上加入bgp协议视图下dis th，发现没有配置与R4IBGP对等体 修改下一跳为本地的指令，导致出现了黑洞路由

c.故障解决：在R2和R3上是分别配置修改EBGP传来的路由下一跳为自己的指令

[R2-bgp-default-ipv4]peer 4.4.4.4 next-hop-local

[R3-bgp-default-ipv4]peer 4.4.4.4 next-hop-local

故障二

a.故障现象：在R5上发现存在始发于as100的路由，不符合题意

b.故障分析：在R4上dis ip as-path发现配置了只一条运行所有as的路由，导致无法过 滤掉AS100始发的路由

c.故障解决：undo掉ip as-path 1，重新配置允许本地AS始发路由，拒绝其他

[R4]ip as-path 1 permit ^$

[R4]ip as-path 1 deny .*

故障三

a.故障现象：在R1上通过dis bgp routing-table ipv4 发现去往192.168.1.0的路由优先走 的是R2，不符合题意

b.故障分析：在R1上通过dis route-polity发现，匹配的192.168.1.0网段的路由as-path 修改为了150，并实现不了题目要求

c.故障解决：将192.168.1.0这条路由的as_path属性修改为 300 400 使as_path比正常 的更加长

[R1-route-policy-x1-10]apply as-path 300 400 replace

故障四

a.故障现象：在AS200的三台路由器上发现，到达192.168.2.0业务网段的MED值为是， 不符合题意

b.故障分析：在R5上发现，R5的路由策略修改的是本地优先级，并不是路由cost

c.故障解决：加入路由策略视图删除修改本地优先级的配置，配置修改cost为99的策 略

[R5-route-policy-x2-10]undo apply local-preference

[R5-route-policy-x2-10]apply cost 99
