PBR实验

PBR实验

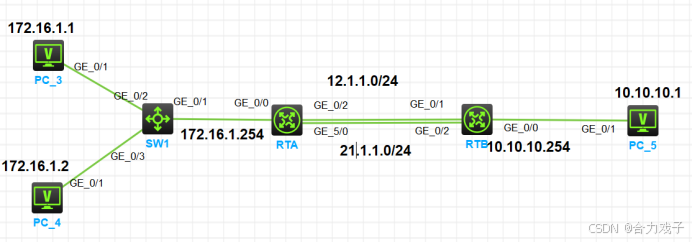

拓扑

实验要求

1、设备ip配置，设备名配置如图

2、全网通过ospf互通

3、通过PBR，使PC3去往PC5走12.1.1.0/24这条链路

4、通过PBR，使PC4去往PC5走21.1.1.0/24这条链路

5、打开tracert查看

实验配置

1、配置ip地址，修改设备名

略

2、RTA和RTB配置ospf实现全网互通

略

3、配置高级acl分别匹配PC3和PC4

[RTA]acl advanced 2000

[RTA-acl-ipv4-adv-3000]rule permit ip source 172.16.1.1 0 destination 10.10.10.1 0

[RTA]acl advanced 3001

[RTA-acl-ipv4-adv-3001]rule permit ip source 172.16.1.2 0 destination 10.10.10.1 0

4、RTA创建PBR，if-match匹配，apply修改流量属性

[RTA]policy-based-route server permit node 10

[RTA-pbr-server-10]if-match acl 3000

[RTA-pbr-server-10]apply next-hop 12.1.1.2

[RTA]policy-based-route server permit node 20

[RTA-pbr-server-20]if-match acl 3001

[RTA-pbr-server-20]apply next-hop 21.1.1.2

5、在RTA的流量入接口G0/0应用PBR

[RTA-GigabitEthernet0/0]ip policy-based-route server

6、RTA、RTB开启跟踪，PC测试

[RTA]ip ttl-expires enable #默认路由器未开启追踪，需要手动开启

[RTA]ip unreachables enable

[RTB]ip ttl-expires  enable

[RTB]ip unreachables enable

PC3测试：

PC4测试：
