OSPF基础实验

OSPF基础实验

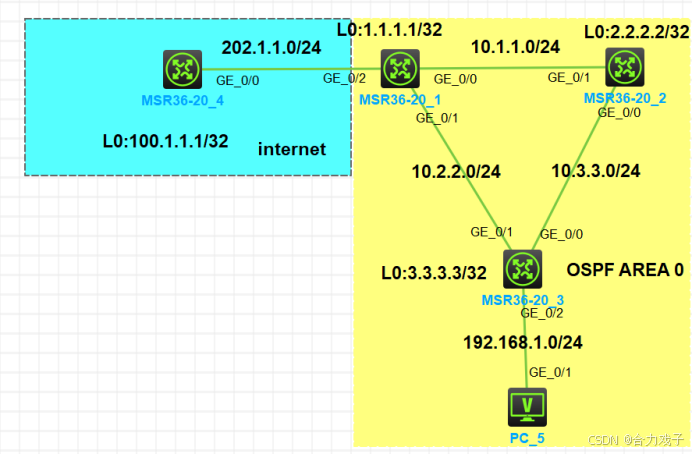

拓扑

实验要求

1、IP地址配置如上图

2、R1、R2、R3运行OSPF在区域0，用环回口作为route id

3、R4是外网，内网通过R1访问外网

4、R1上配置easy ip访问外网

5、PC5不允许出现协议报文

6、使PC5访问因特网的流量走RT3到RT2到RT1出去

7、修改RT2和RT3之间的Hello发送时间为5s，加快收敛速度

实验配置

一、修改设备名，配置ip地址

略

二、R1~R3开启OSPF，宣告网段

RT1：

[RT1]ospf 1 router-id 1.1.1.1

[RT1-ospf-1]a 0

[RT1-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0

[RT1-ospf-1-area-0.0.0.0]net 10.1.1.0 0.0.0.255

[RT1-ospf-1-area-0.0.0.0]net 10.2.2.0 0.0.0.255

RT2

[RT2]ospf 1 router-id 2.2.2.2

[RT2-ospf-1]a 0

[RT2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0

[RT2-ospf-1-area-0.0.0.0]net 10.1.1.0 0.0.0.255

[RT2-ospf-1-area-0.0.0.0]net 10.3.3.0 0.0.0.255

RT3

[RT3]ospf 1 router-id 3.3.3.3

[RT3-ospf-1]a 0

[RT3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0

[RT3-ospf-1-area-0.0.0.0]net 10.2.2.0 0.0.0.255

[RT3-ospf-1-area-0.0.0.0]net 10.3.3.0 0.0.0.255

[RT3-ospf-1-area-0.0.0.0]net 192.168.1.0 0.0.0.255

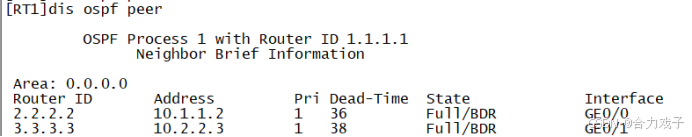

查看ospf邻居是否建立成功

三、RT1上配置下一跳指向202.1.1.4的默认路由，并在ospf进程中引入静态

[RT1]ip route-static 0.0.0.0 0 202.1.1.4

[RT1]ospf 1

[RT1-ospf-1]default-route-advertise

四、R1上配置easy ip

[RT1-acl-ipv4-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255

[RT1-GigabitEthernet0/2]nat outbound 2000

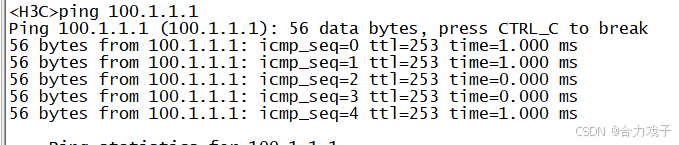

测试PC5访问互联网

五、在RT3的g0/2上配置沉默接口，避免PC5上收到协议报文

[RT3-ospf-1]silent-interface g0/2

六、修改路径可以通过修改RT1和RT3之间的cost来改变路径

[RT1]int g0/1

[RT1-GigabitEthernet0/1]ospf cost 10

[RT3-GigabitEthernet0/1]int g0/1

[RT3-GigabitEthernet0/1]ospf cost 10

七、在RT2和RT之间接口修改timer hello

[RT2-GigabitEthernet0/0]ospf timer hello 5

[RT3-GigabitEthernet0/0]ospf timer hello 5
