NAT实验

NAT实验

一、静态NAT实验

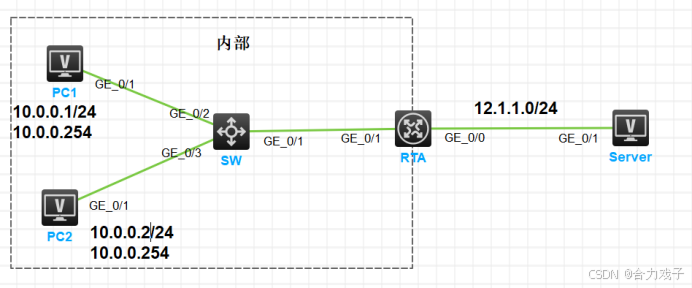

拓扑

实验要求

1、全网互通，地址池为12.1.1.11~12.1.1.20

2、PC1和PC2都通过NAT转换出去

3、抓包查看效果

实验配置

一、修改设备名，ip地址配置

略

二、在RTA上创建基本acl来匹配PC1和PC2

[RTA]acl basic 2000

[RTA-acl-ipv4-basic-2000]rule 5 permit source 10.0.0.0 0.0.0.3

三、创建公网地址池

[RTA]nat address-group 1

[RTA-address-group-1]address 12.1.1.11 12.1.1.20

四、在RTA出接口关联acl和公网地址池

[RTA]int g0/2

[RTA-GigabitEthernet0/2]nat outbound 2000 address-group 1 no-pat

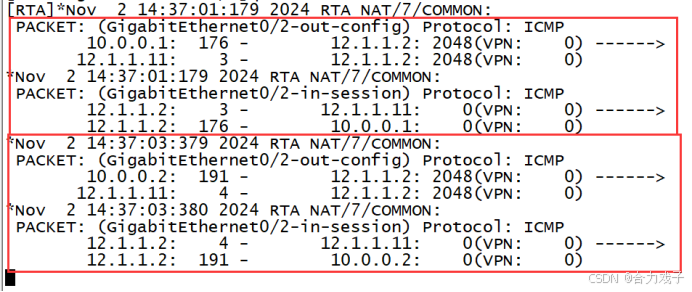

五、抓包测试

打开终端监控，监控nat packet

<RTA>terminal monitor

<RTA>terminal debugging

<RTA>debugging nat packet

二、NAPT实验

拓扑

在NAT的基础上实现了地址、端口的转换，实现了多对一转发

实验配置

一、修改设备名，ip地址配置

略

二、在RTA上创建基本acl来匹配PC1和PC2

[RTA]acl basic 2000

[RTA-acl-ipv4-basic-2000]rule 5 permit source 10.0.0.0 0.0.0.3

三、创建只有1个ip的公网地址池

[RTA]nat address-group 1

[RTA-address-group-1]address 12.1.1.11 12.1.1.11

四、在RTA出接口关联acl和公网地址池

[RTA-GigabitEthernet0/2]nat outbound 2000 address-group 1

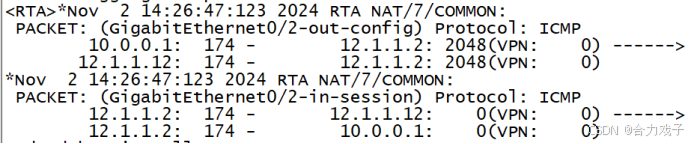

五、测试

三、EASY IP实验

拓扑

与NAT和NAPT，省略了申请公网地址的步骤，直接用出口路由器的出接口ip

实验配置

一、修改设备名，ip地址配置

略

二、在RTA上创建基本acl来匹配PC1和PC2

[RTA]acl basic 2000

[RTA-acl-ipv4-basic-2000]rule 5 permit source 10.0.0.0 0.0.0.3

三、在RTA出接口上直接配置

[RTA-GigabitEthernet0/2]nat outbound 2000

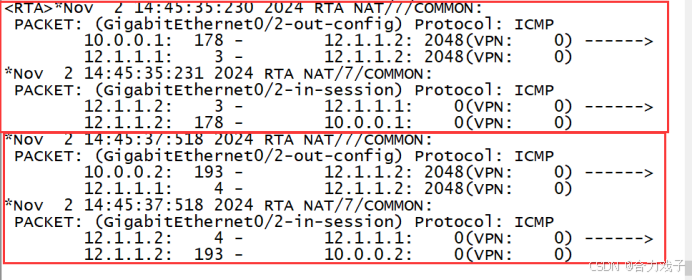

四、测试

四、NAT server实验

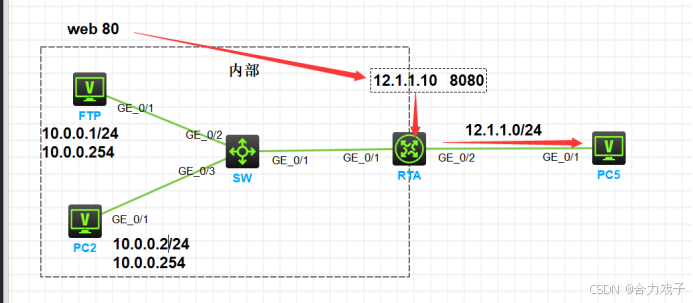

拓扑

实验要求

PC5访问内部FTP只需要输入12.1.1.10:8080就可以访问到FTP服务器

适用场景：内网服务器给外网访问时

[RTA-GigabitEthernet0/2]nat server protocol tcp global 12.1.1.10 8080 inside 10.0.0.1 80

五、NAT ALG

ALG 是传统 NAT 的增强特性。它能够识别应用层协议内嵌的网络底层信息，在转换 IP 地

址和 TUPort 的同时，对应用层数据中的网络底层信息进行正确转换。

补充：

内外网络能不能通看路由， 现实生活中运营商在公网上拒绝了私网路由，所以私网不能访问公网，但模拟器里面并没有这样设置。
