ACL访问控制列表实验

ACL访问控制列表实验

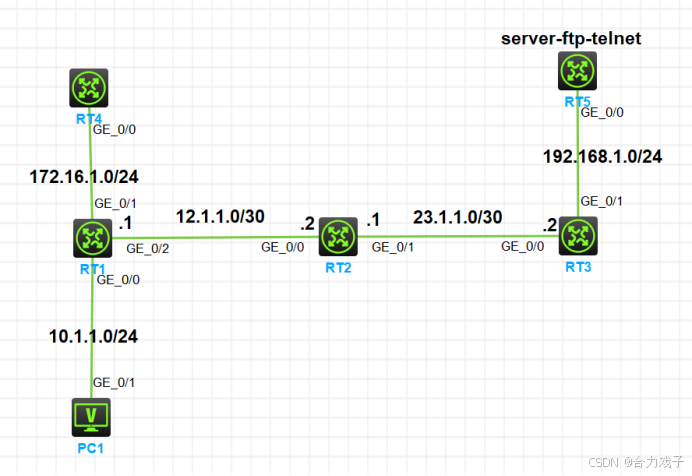

拓扑图

实验要求

1、基本配置按照上图规划

2、RT1~RT5运行OSPF协议，区域0，实现全网互通

3、在TR5上开启ftp和telnet服务

4、RT4 可以访问 RT5的 TELNET 服务，但不能访问 FTP 服务

5、PC1不能与RT5进行通信（高级ACL）

实验配置

一、修改设备名、添加ip地址

略

二、RT1~RT5运行OSPF协议，宣告网段

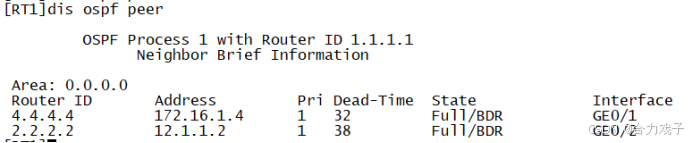

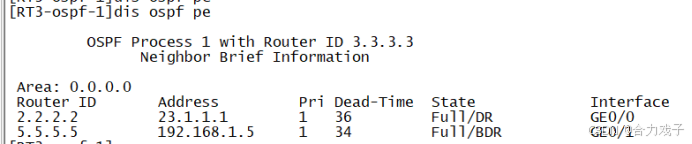

配置略，最终RT1和RT3上均有两个邻居

• RT5上开启FTP服务和TELNET服务

注意：同一个local-user不能同时开启两个服务，会冲突，导致其中一个服务登录不进去，最好一个服务对应一个用户

ftp用户设置：

[RT5]ftp server enable

[RT5]local-user ftp

New local user added.

[RT5-luser-manage-ftp]password simple 123456@qwer

[RT5-luser-manage-ftp]service-type ftp

[RT5-luser-manage-ftp]authorization-attribute user-role level-15

Telnet用户设置：

[RT5]telnet server enable

[RT5]local-user wr

New local user added.

[RT5-luser-manage-wr]password simple 123456@qwer

[RT5-luser-manage-wr]authorization-attribute user-role level-15

[RT5-luser-manage-wr]service-type telnet

[RT5]line vty 0 4

[RT5-line-vty0-4]authentication-mode scheme

[RT5-line-vty0-4]user-role level-15

[RT5-line-vty0-4]protocol inbound telnet

• 在RT1的G0/0口应用高级ACL

[RT1]acl advanced 3000

[RT1-acl-ipv4-adv-3000]rule 5 deny tcp source 172.16.1.4 0 destination 192.168.1.5 0 destination-port eq 21

[RT1-GigabitEthernet0/1]packet-filter 3000 inbound

效果：RT4访问RT5的FTP和telnet

• 在RT1的G0/0口应用高级ACL

[RT1-acl-ipv4-adv-3001]

[RT1-acl-ipv4-adv-3001]rule 5 deny icmp source 10.1.1.2 0 destination 192.168.1.5 0

[RT1]int g0/0

[RT1-GigabitEthernet0/0]packet-filter 3001 inbound

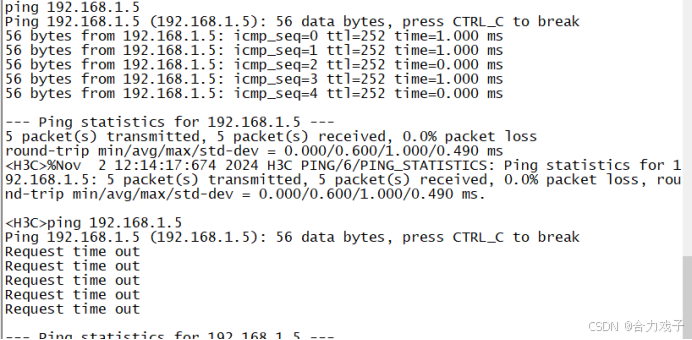

效果

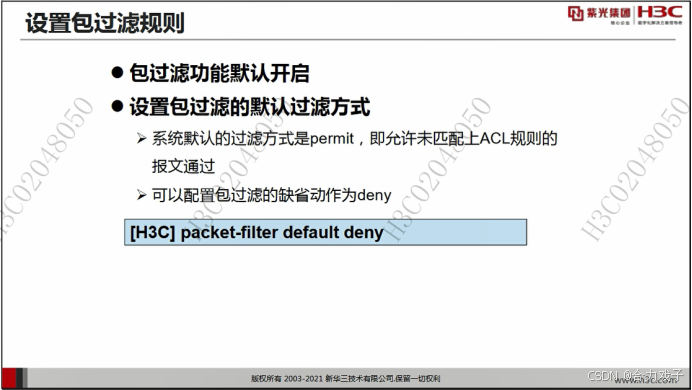

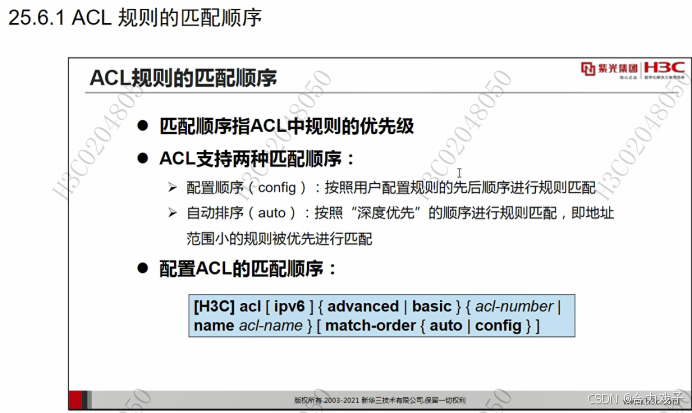

知识点补充：
