OSPF基础实验

OSPF基础实验

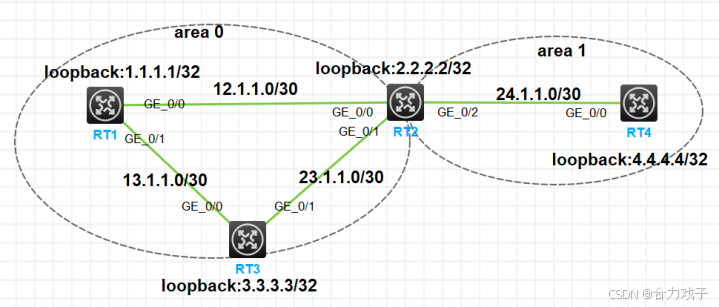

拓扑图

实验要求

1、具体配置信息如图

2、全网环回口互通

3、分析网段的DR/BDR

4、路由cost计算了解

实验配置

• 修改设备名，配置接口ip地址

略

• 创建ospf进程，进入对应区域宣告网段

[RT1]ospf 1 router-id 1.1.1.1

[RT1-ospf-1]a 0

[RT1-ospf-1-area-0.0.0.0]net 12.1.1.1 0.0.0.0

[RT1-ospf-1-area-0.0.0.0]net 13.1.1.1 0.0.0.0

[RT1-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0

[RT2]ospf 1 router-id 2.2.2.2

[RT2-ospf-1]a 0

[RT2-ospf-1-area-0.0.0.0]net 12.1.1.2 0.0.0.0

[RT2-ospf-1-area-0.0.0.0]net 23.1.1.1 0.0.0.0

[RT2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0

[RT2-ospf-1]a 1

[RT2-ospf-1-area-0.0.0.1]network 24.1.1.1 0.0.0.0

[RT3]ospf 1 router-id 3.3.3.3

[RT3-ospf-1]a 0

[RT3-ospf-1-area-0.0.0.0]net 13.1.1.2 0.0.0.0

[RT3-ospf-1-area-0.0.0.0]net 23.1.1.2

[RT3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0

[RT4]ospf 1 router-id 4.4.4.4

[RT4-ospf-1]a 1

[RT4-ospf-1-area-0.0.0.1]net 24.1.1.2 0.0.0.0

[RT4-ospf-1-area-0.0.0.1]net 4.4.4.4 0.0.0.0

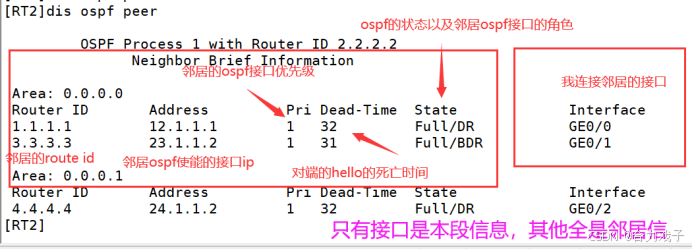

• 查看邻居关系全部full

以RT2为例：(IE面试补充)

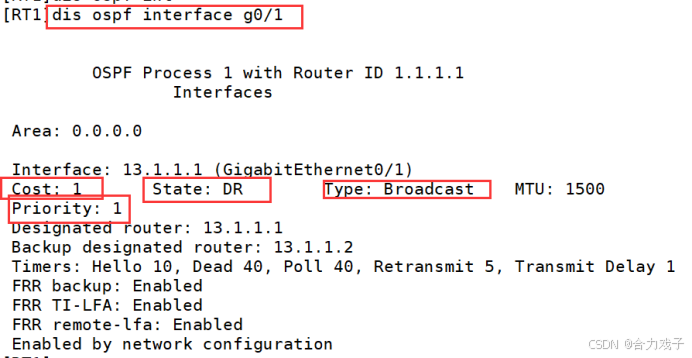

• 查看ospf接口角色DR/BDR

先看优先级后看route id，选举也跟开机时间有关系，先UP先变成DR，并且不抢占

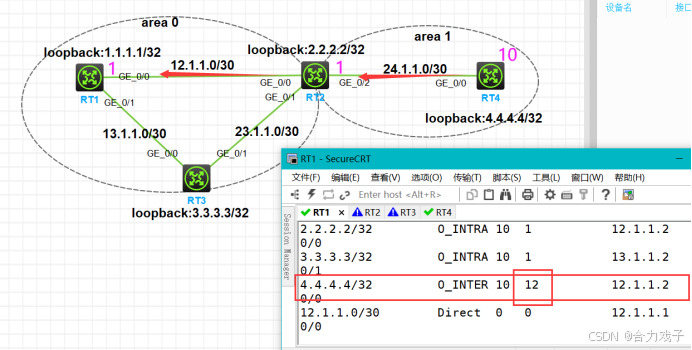

• 如何看ospf路由开销

先修改RT4环回口的开销为10，然后看现象

[RT4]int LoopBack 0

[RT4-LoopBack0]ospf cost 10

Ospf的cost是：路由传递过来的入接口cost和为总开销（g口开销默认为1）

或者理解为：即从看路由表的设备到目的网段设备所经过的出接口开销和

IE面试补充：

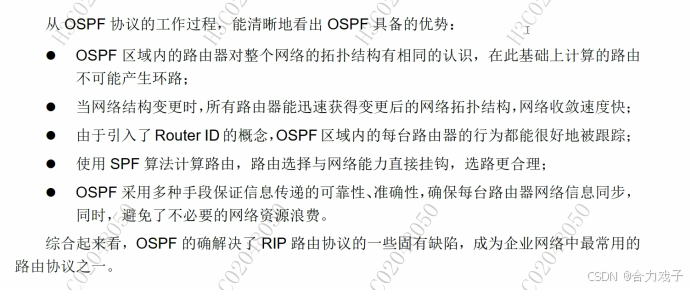

1、

2、

修改opsf路由器的route id后要去用户视图reset ospf 1 process，重启进程

3、

network X.X.X.X Y.Y.Y.Y有两个意义：

1)宣告OSPF路由

2)匹配到该网段的接口使能了ospf
