单臂路由实验

单臂路由实验

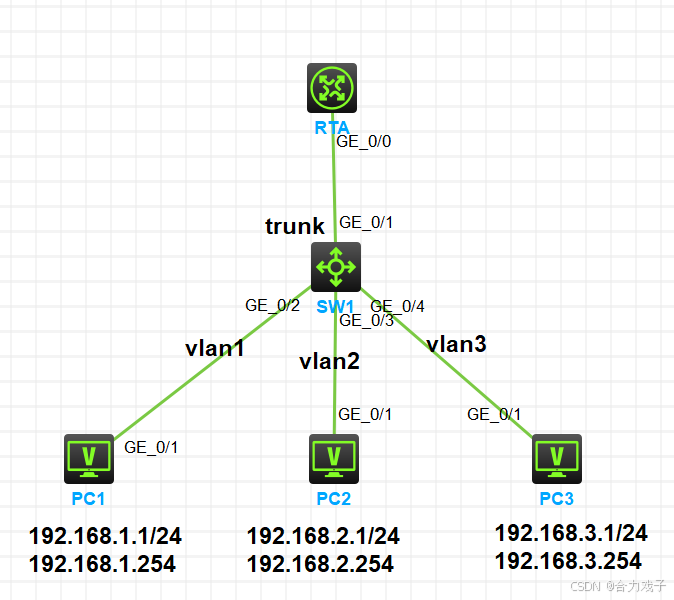

拓扑图

实验要求

1. vlan划分如图
2. SW1与RTA之间Trunk允许vlan1、2、3通过
3. 实现全网互通

实验配置

• 修改设备名，ip地址配置，创建vlan并将PC划入

略

• 配置SW的2号口的Trunk

[SW1-vlan3]int g1/0/1

[SW1-GigabitEthernet1/0/1]p l t

[SW1-GigabitEthernet1/0/1]port trunk permit vlan 2 3

• 在路由器上配置子接口作为vlan的网关

为什么vlan1的网关是g0/0而不是子接口？

答：交换机在发送带vlan id为1的帧时会去标签，导致发出的vlan1帧没有标签，而路由器子接口配置了vlan-type dot1q ，所以路由器不会接受到该帧

[TRA]int g0/0

[TRA-GigabitEthernet0/0]ip add 192.168.1.254 24

[TRA-GigabitEthernet0/0]int g0/0.2

[TRA-GigabitEthernet0/0.2]ip add 192.168.2.254 24

[TRA-GigabitEthernet0/0.2]vlan-type dot1q vid 2

[TRA-GigabitEthernet0/0.2]int g0/0.3

[TRA-GigabitEthernet0/0.3]ip add 192.168.3.254 24

[TRA-GigabitEthernet0/0.3]vlan-type dot1q vid 3



补充：

实现vlan之间路由通信有两种方式，一个是单臂路由，另外一个是三层交换机，三层交换机集成了路由功能，可以vlanif作为vlan的网关
